特許ウォッチ

公開番号2025040458
公報種別公開特許公報(A)
公開日2025-03-25
出願番号2023147279
出願日2023-09-12
発明の名称ポリカーボネート樹脂組成物およびそれからなる成形品
出願人帝人株式会社
代理人個人
主分類C08L 69/00 20060101AFI20250317BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】耐熱性、透明性、耐傷つき性、耐衝撃性に優れるポリカーボネート樹脂組成物およびそれからなる成形品を提供する。
【解決手段】全繰り返し単位に対して下記式(1)で表される繰り返し単位(a)の含有割合が5～95モル%であり、ビスフェノール構造を有する繰り返し単位(b)の含有割合が95～5モル%である共重合ポリカーボネート樹脂1～99重量部と、芳香族ポリカーボネート樹脂99～1重量部を含有するポリカーボネート樹脂組成物。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025040458000011.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">38</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">69</com:WidthMeasure> </com:Image>
(式中、環Zはナフタレン環、R¹及びR²は夫々独立して、H、ハロゲン、アルキル、アルコキシ、シクロアルキル、シクロアルコキシ、アルケニル、アリール、アリールオキシ、アラルキル、アラルキルオキシ、ニトロ、アルデヒド、シアノ及びカルボキシル基からなる群より選ばれる少なくとも一つの基を表す。)
【選択図】なし
特許請求の範囲【請求項１】
全繰り返し単位に対して下記式（１）で表される繰り返し単位（ａ）の含有割合が５～９５モル％であり、下記式（２）で表される繰り返し単位（ｂ）の含有割合が９５～５モル％である共重合ポリカーボネート樹脂１～９９重量部（Ａ成分）と、芳香族ポリカーボネート樹脂９９～１重量部（Ｂ成分）を含有するポリカーボネート樹脂組成物。

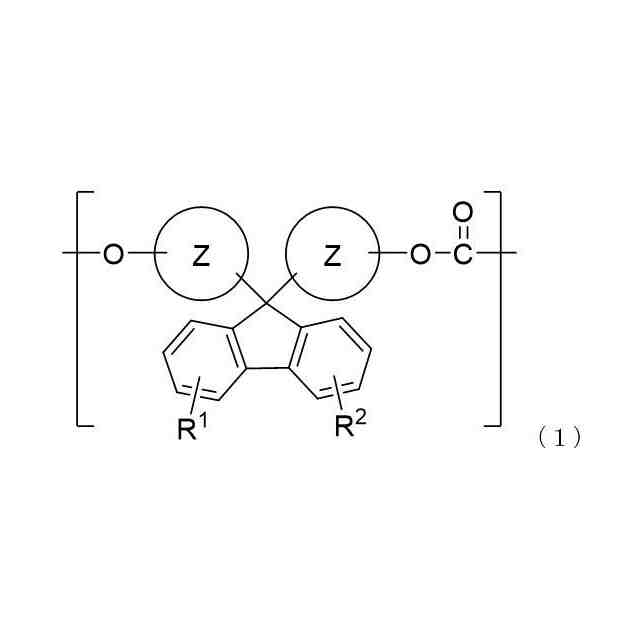

JPEG
38
69
（上記式（１）中、環Ｚはナフタレン環、Ｒ
１
およびＲ
２
は夫々独立して、水素原子、ハロゲン原子、炭素原子数１～１８のアルキル基、炭素原子数１～１８のアルコキシ基、炭素原子数６～２０のシクロアルキル基、炭素原子数６～２０のシクロアルコキシ基、炭素原子数２～１０のアルケニル基、炭素原子数６～１４のアリール基、炭素原子数６～１４のアリールオキシ基、炭素原子数７～２０のアラルキル基、炭素原子数７～２０のアラルキルオキシ基、ニトロ基、アルデヒド基、シアノ基およびカルボキシル基からなる群より選ばれる少なくとも一つの基を表す。）

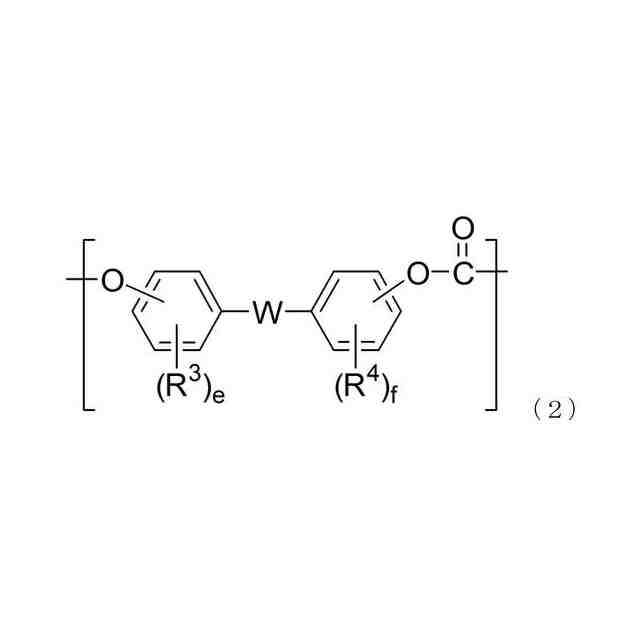

JPEG
31
67
（上記式（２）において、Ｒ
３
およびＲ
４
は夫々独立して、水素原子、ハロゲン原子、炭素原子数１～１８のアルキル基、炭素原子数１～１８のアルコキシ基、炭素原子数６～２０のシクロアルキル基、炭素原子数６～２０のシクロアルコキシ基、炭素原子数２～１０のアルケニル基、炭素原子数６～１４のアリール基、炭素原子数６～１４のアリールオキシ基、炭素原子数７～２０のアラルキル基、炭素原子数７～２０のアラルキルオキシ基、ニトロ基、アルデヒド基、シアノ基およびカルボキシル基からなる群より選ばれる少なくとも一つの基を表し、それぞれ複数ある場合はそれらは同一でも異なっていても良く、ｅおよびｆは夫々１～４の整数であり、Ｗは単結合もしくは下記式（３）で表される基からなる群より選ばれる少なくとも一つの基である。）
JPEG
41
147
（上記式（３）においてＲ
５
，Ｒ
６
，Ｒ
７
，Ｒ
８
，Ｒ
９
，Ｒ
１０
，Ｒ
１１
及びＲ
１２
は夫々独立して水素原子、炭素原子数１～１８のアルキル基、炭素原子数６～１４のアリール基及び炭素原子数７～２０のアラルキル基からなる群から選ばれる少なくとも一つの基を表し、複数ある場合はそれらは同一でも異なっていても良く、Ｒ
１３
及びＲ
１４
は夫々独立して水素原子、ハロゲン原子、炭素原子数１～１８のアルキル基、炭素原子数１～１８のアルコキシ基、炭素原子数６～２０のシクロアルキル基、炭素原子数６～２０のシクロアルコキシ基、炭素原子数２～１０のアルケニル基、炭素原子数６～１４のアリール基、炭素原子数６～１４のアリールオキシ基、炭素原子数７～２０のアラルキル基、炭素原子数７～２０のアラルキルオキシ基、ニトロ基、アルデヒド基、シアノ基及びカルボキシル基からなる群から選ばれる少なくとも一つの基を表し、Ｒ
１５
，Ｒ
１６
，Ｒ
１７
及びＲ
１８
は夫々独立して炭素原子数１～１８のアルキル基、炭素原子数６～２０のシクロアルキル基、炭素原子数２～１０のアルケニル基、炭素原子数６～１４のアリール基及び炭素原子数７～２０のアラルキル基からなる群から選ばれる少なくとも一つの基を表し、複数ある場合はそれらは同一でも異なっていても良く、ｃは１～１０の整数、ｄは４～７の整数、ｈ，ｉは１～３の整数、ｇは１～１００の整数である。）
続きを表示（約 620 文字）【請求項２】
芳香族ポリカーボネート樹脂（Ｂ成分）が、ビスフェノールＡから誘導された繰り返し単位を含む芳香族ポリカーボネート樹脂である請求項１記載のポリカーボネート樹脂組成物。
【請求項３】
ガラス転移温度が単一である請求項１記載のポリカーボネート樹脂組成物。
【請求項４】
ガラス転移温度が１００～３００℃である請求項１記載のポリカーボネート樹脂組成物。
【請求項５】
ＩＳＯ／ＴＳ１９２７８に準拠して測定された押し込み硬さが１５０～４００（Ｎ／ｍｍ
２
）である請求項１記載のポリカーボネート樹脂組成物。
【請求項６】
ＪＩＳＫ５６００に準拠して測定された鉛筆硬度がＨ以上である請求項１記載のポリカーボネート樹脂組成物。
【請求項７】
２ｍｍ厚の試験片の全光線透過率が８５％以上である請求項１記載のポリカーボネート樹脂組成物。
【請求項８】
ノッチ付きシャルピー衝撃値が３ｋＪ／ｍ
２
以上である請求項１記載のポリカーボネート樹脂組成物。
【請求項９】
請求項１～８のいずれかに記載のポリカーボネート樹脂組成物を射出成形してなる成形品。
【請求項１０】
請求項１～８のいずれかに記載のポリカーボネート樹脂組成物を押出成形してなるシートまたはフィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、耐熱性、透明性、耐傷つき性、耐衝撃性に優れるポリカーボネート樹脂組成物およびそれからなる成形品に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、透明樹脂としてはメタクリル樹脂、ポリカーボネート樹脂（以下、ＰＣと称することがある）などが知られており、成形品、フィルムやシートなどの形態で電気電子部品、光学部品、自動車部品、機械部品などの広い分野で用いられている。
【０００３】
ポリメチルメタクリレート（以下、ＰＭＭＡと称することがある）などのメタクリル酸樹脂は、高い透明性と硬い表面硬度（鉛筆硬度Ｈ～３Ｈ）を持ち、レンズや光ファイバーなどの光学材料として多く用いられている。しかし、ガラス転移温度が１００℃程度と低く、耐熱性に劣るために耐熱性を有する分野での用途が制限されている。さらに耐衝撃性が低いという問題がある。
【０００４】
ビスフェノールＡからなるポリカーボネート樹脂は透明性、耐衝撃性、耐熱性、寸法安定性に優れていることから、エンジニアリングプラスチックとして電気・電子機器の筐体、自動車内装・外装部品、建材、家具、楽器、雑貨類などの幅広い分野で使用されている。さらに、無機ガラスと比較し、比重が低く軽量化が可能であり生産性に優れているため、自動車等の窓用途に使用されている。
さらに、ポリカーボネート樹脂を用いたシートやフィルムは、コーティング処理、積層体、表面修飾等の付加的な二次加工を施すことにより、自動車内装の各種表示装置、保護用部品として広く使用されている。
【０００５】
しかしながら、コーティング処理を施していないポリカーボネート樹脂はＪＩＳＫ５６００－５－４に記載の塗料一般試験方法－第５部：塗膜の機械的性質－第４節：引っかき硬度（鉛筆法）に準拠して測定した鉛筆硬度は２Ｂ程度に過ぎず、塗装レス材料として表面に傷が付きやすいことが課題といえる。
【０００６】
そこで、表面硬度の高い共重合ポリカーボネート樹脂を用いることが知られている。また、２，２－ビス（４－ヒドロキシ－３－メチルフェニル）プロパンを繰り返し単位とするポリカーボネートやコポリカーボネートとする方法が記載されている。該ポリカーボネート樹脂は表面硬度は向上するが、ポリカーボネート樹脂と比べて耐熱性や耐衝撃性が劣ることが課題である（特許文献１～６）。
【０００７】
そこで、本発明はかかる課題を解決することを目的とするものであって、耐熱性、透明性、耐傷つき性、耐衝撃性に優れるポリカーボネート樹脂組成物およびそれからなる成形品を提供することを目的とする。
【先行技術文献】
【特許文献】
【０００８】
特許第５１７３８０３号公報
特開昭６４－０６９６２５号公報
特開平０８－１８３８５２号公報
特開平０８－０３４８４６号公報
特開２００２－１１７５８０号公報
特許第３７６８９０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明が解決しようとする課題は、耐熱性、透明性、耐傷つき性、耐衝撃性に優れるポリカーボネート樹脂組成物およびそれからなる成形品を提供することにある。
【課題を解決するための手段】
【００１０】
本発明者らはこの目的を達成せんとして鋭意研究を重ねた結果、特定の構造を有する共重合ポリカ―ボネート樹脂と芳香族ポリカーボネート樹脂とを含む樹脂組成物が前記課題を解決できることを見出し本発明に到達した。すなわち、本発明は以下１～１０項の通りである。
（【００１１】以降は省略されています）

関連特許
