公開番号2025035639
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2023142818
出願日2023-09-04
発明の名称電気ヒータ及び電気ボイラ
出願人三浦工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類H05B 3/50 20060101AFI20250307BHJP(他に分類されない電気技術)
要約【課題】電気ヒータの短寿命化を抑制すること。
【解決手段】水に浸漬される電気ヒータ7Aは、パイプ23と、パイプ23の内側に配置される発熱線25と、発熱線25とパイプ23との間に配置される絶縁材27と、を備える。パイプ23の外面に、フィン32が設けられる。
【選択図】図4
特許請求の範囲【請求項１】
水に浸漬される電気ヒータであって、
パイプと、
前記パイプの内側に配置される発熱線と、
前記発熱線と前記パイプとの間に配置される絶縁材と、を備え、
前記パイプの外面に、フィンが設けられる、
電気ヒータ。
続きを表示（約 290 文字）【請求項２】
請求項１に記載の電気ヒータと、
前記電気ヒータが内側に配置される水管と、
前記水管の下端部と連通する下部管寄せと、
前記水管の上端部と連通する上部管寄せと、を備え、
前記フィンは、上下方向に延びるように設けられる、
電気ボイラ。
【請求項３】
前記フィンは、前記下部管寄せから前記上部管寄せに向かって流れる水をガイドする、
請求項２に記載の電気ボイラ。
【請求項４】
前記フィンは、前記パイプの中心軸の周方向に間隔をあけて複数設けられる、
請求項２に記載の電気ボイラ。

発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、電気ヒータ及び電気ボイラに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
電気ヒータに係る技術分野において、特許文献１に開示されているような、電気ボイラに使用される電気ヒータが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１６９３５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電気ヒータは、パイプと、パイプの内側に配置される発熱線とを備える。電気ボイラにおいて、電気ヒータは、水に浸漬された状態で使用される。電気ヒータのワット密度が高くなり、電気ヒータの表面温度が高くなると、電気ヒータの寿命が短くなる可能性がある。ワット密度とは、電気ヒータの単位表面積あたりの電気容量をいう。電気ヒータのワット密度が高くなると、例えば、発熱線が過度に加熱したり、パイプが腐食し易くなったり、パイプの表面にスケールが付着し易くなったりする可能性がある。スケールとは、水の硬度成分の析出物をいう。
【０００５】
本明細書で開示する技術は、電気ヒータの短寿命化を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本明細書は、水に浸漬される電気ヒータを開示する。電気ヒータは、パイプと、パイプの内側に配置される発熱線と、発熱線とパイプとの間に配置される絶縁材と、を備える。パイプの外面に、フィンが設けられる。
【発明の効果】
【０００７】
本明細書で開示する技術によれば、電気ヒータの短寿命化が抑制される。
【図面の簡単な説明】
【０００８】
図１は、第１実施形態に係る電気ボイラを模式的に示す正面図である。

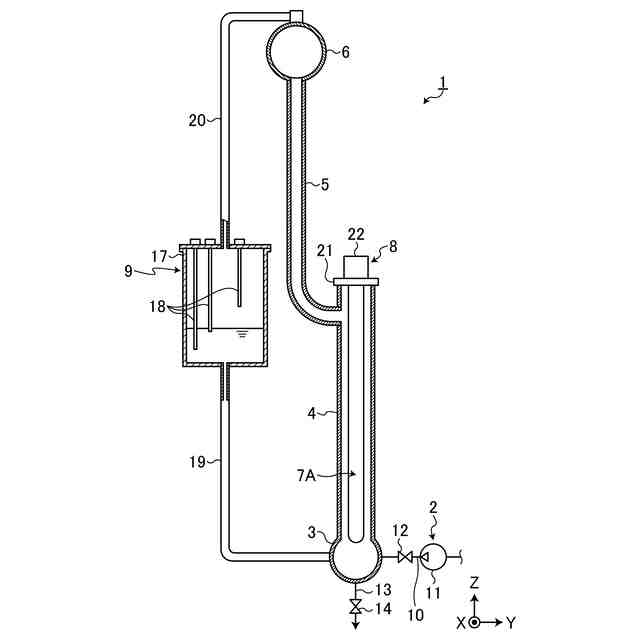

図２は、第１実施形態に係る電気ボイラを模式的に示す側面図である。

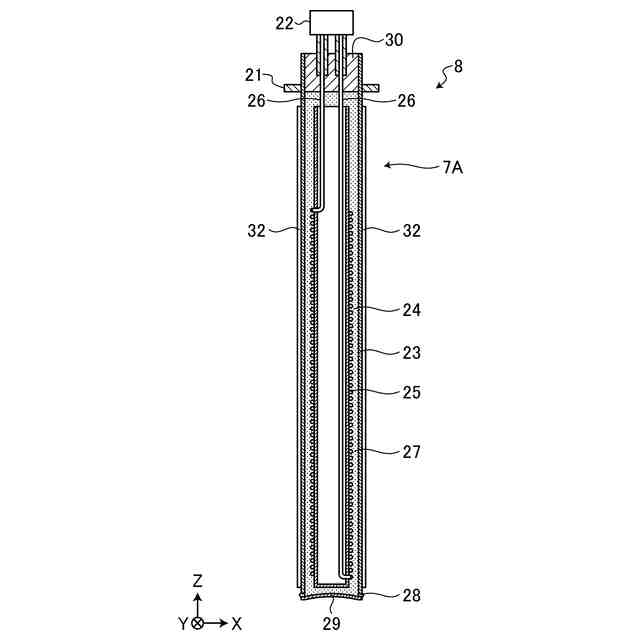

図３は、第１実施形態に係るヒータ装置を示す縦断面図である。

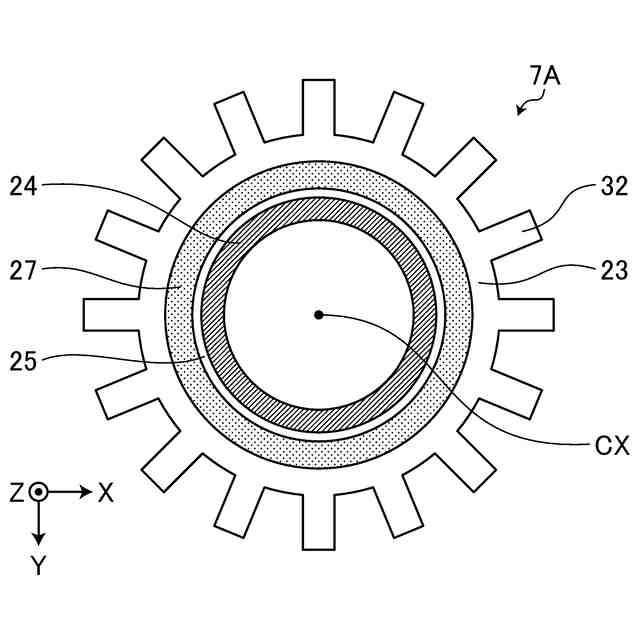

図４は、第１実施形態に係る電気ヒータを示す横断面図である。
図５は、第２実施形態に係る電気ヒータを示す横断面図である。

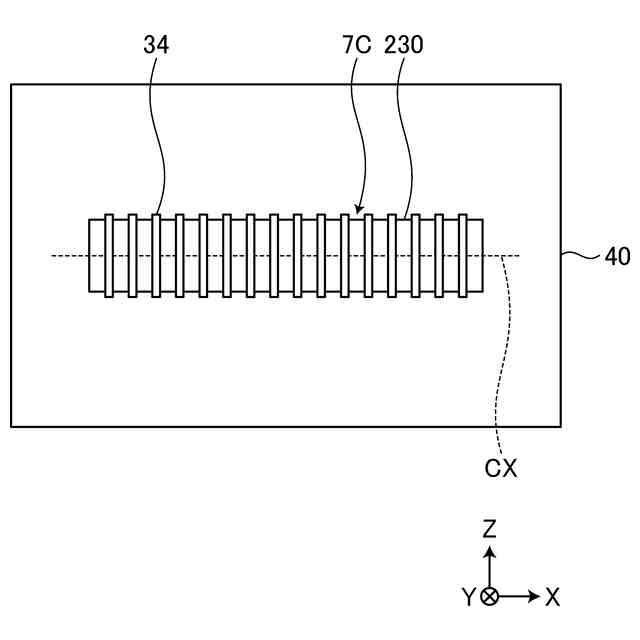

図６は、第３実施形態に係る水管及び電気ヒータを模式的に示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示に係る実施形態について図面を参照しながら説明するが、本開示は実施形態に限定されない。以下で説明する実施形態の構成要素は適宜組み合わせることができる。また、一部の構成要素を用いない場合もある。
【００１０】
実施形態においては、３次元直交座標系を規定し、３次元直交座標系を参照しながら各部の位置関係について説明する。水平面内のＸ軸と平行な方向をＸ軸方向とする。Ｘ軸に直交する水平面内のＹ軸と平行な方向をＹ軸方向とする。水平面に直交するＺ軸と平行な方向をＺ軸方向とする。Ｚ軸方向は、上下方向である。＋Ｚ側は上側であり、－Ｚ側は下側である。
（【００１１】以降は省略されています）
