発明の名称磁気ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G11B 33/12 20060101AFI20250306BHJP(情報記憶)
要約【課題】筐体に対してランプを容易に位置決め固定することができ、筐体の加工領域を低減することが可能な磁気ディスク装置を提供することにある。
【解決手段】実施形態によれば、磁気ディスク装置は、ランプ設置部を有するベースと、磁気ディスクと、ヘッドを移動可能に支持および駆動するアクチュエータと、ランプ設置部に設けられ、ヘッドをアンロード位置に保持するランプと、を備えている。ランプ設置部は、設置面と、設置面に設けられたねじ孔と、設置面に立設されねじ孔に連通する筒状の支持スリーブと、支持スリーブに設けられた第1係合部と、を有している。ランプは、ヘッドを支持するガイド面と、設置面に対向する対向面と、対向面に開口し支持スリーブが挿通された係合孔と、第1係合部に係合し支持スリーブの回りでのランプの回動を規制する第2係合部と、を有し、係合孔を通してねじ孔にねじ込まれた固定ねじによりランプ設置部に固定されている。
【選択図】図7
特許請求の範囲【請求項１】
ランプ設置部を有するベースと、
前記ベースに回転自在に設けられた磁気ディスクと、
前記磁気ディスクに対してヘッドを移動可能に支持および駆動するアクチュエータと、
前記ランプ設置部に設けられ、前記ヘッドをアンロード位置に保持するランプと、を備え、
前記ランプ設置部は、設置面と、前記設置面に設けられたねじ孔と、前記設置面に立設され前記ねじ孔に連通する筒状の支持スリーブと、前記支持スリーブに設けられた第１係合部と、を有し、
前記ランプは、前記ヘッドを支持するガイド面と、前記設置面に対向する対向面と、前記対向面に開口し前記支持スリーブが挿通された係合孔と、前記第１係合部に係合し前記支持スリーブの回りでの前記ランプの回動を規制する第２係合部と、を有し、前記係合孔を通して前記ねじ孔にねじ込まれた固定ねじにより前記ランプ設置部に固定されている、
磁気ディスク装置。
続きを表示（約 1,100 文字）【請求項２】
前記支持スリーブは、先端に位置する環状の当接面を有し、前記第１係合部は、前記支持スリーブの周方向と交差する方向に延在する規制面を有し前記当接面に開口した位置決め凹所を含み、
前記ランプは、前記係合孔に同軸に設けられ前記当接面に当接する第２スリーブと、前記第２スリーブから前記位置決め凹所内に突出し前記規制面に当接可能な位置決め凸部と、を有している、請求項１に記載に磁気ディスク装置。
【請求項３】
前記支持スリーブは、前記ランプ設置部と一体に成形されている、請求項２に記載の磁気ディスク装置。
【請求項４】
前記支持スリーブは、前記ベースと別部品で構成され、前記設置面に固定されている、請求項２に記載の磁気ディスク装置。
【請求項５】
前記第２スリーブは、樹脂により前記ランプと一体に成形されている、請求項２に記載の磁気ディスク装置。
【請求項６】
前記第２スリーブは、金属により形成され、前記ランプの係合孔に嵌合されている、請求項２に記載の磁気ディスク装置。
【請求項７】
前記位置決め凹所は、前記設置面とほぼ平行に位置する底面と、前記支持スリーブの軸方向に延びているとともに周方向に互いに離間して対向する２つの側面と、を有し、前記支持スリーブの内周面および外周面に開口し、
前記２つの側面の一方は、前記規制面を形成している、請求項２に記載の磁気ディスク装置。
【請求項８】
前記位置決め凹所は、前記底面に設けられ前記周方向に延びる溝を含み、
前記位置決め凸部は、前記溝に係合する突起を有している、請求項７に記載の磁気ディスク装置。
【請求項９】
前記位置決め凹所は、前記支持スリーブの当接面および外周面に開口し、前記設置面とほぼ平行に位置する底面と、前記支持スリーブの軸方向に延びているとともに周方向に互いに離間して対向する２つの側面と、前記２つの側面の間に位置する周面と、を有し、
前記位置決め凸部は、前記位置決め凹所の内に位置し、一方の側面に当接し、前記周面に係合している、請求項２に記載の磁気ディスク装置。
【請求項１０】
前記位置決め凹所は、前記支持スリーブの当接面および内周面に開口し、前記設置面とほぼ平行に位置する底面と、前記支持スリーブの軸方向に延びているとともに周方向に互いに離間して対向する２つの側面と、前記２つの側面の間に位置する周面と、を有し、
前記位置決め凸部は、前記位置決め凹所の内に位置し、一方の側面に当接し、前記周面に係合している、請求項２に記載の磁気ディスク装置。

発明の詳細な説明【技術分野】
【０００１】
この発明の実施形態は、磁気ディスク装置に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
磁気ディスク装置として、例えば、ハードディスクドライブ（ＨＤＤ）は、回転自在に設けられた磁気ディスクと、磁気ディスクに対してデータの記録、読取りを行う磁気ヘッドと、を有している。ヘッドは、アクチュエータのサスペンションに支持されている。ヘッドは、アクチュエータにより、磁気ディスク上のロード位置と、磁気ディスクの外側のアンロード位置との間を移動される。また、ＨＤＤは、アンロード位置に移動したヘッドを保持するランプを備えている。
通常、ランプは、ＨＤＤの筐体の所定位置に位置決めされた状態で、筐体にねじ止め固定される。ランプの位置決め方法として、ピンを回転中心とし、ランプを筐体の壁に突き当ててねじ止めするという方法が多く適用されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２００９／０２９０２５８号明細書
米国特許第７６９７２３８号明細書
米国特許第６３４４９５０号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の通り、筐体のランプ設置部に、ピンを挿通する孔、ねじ孔、当接壁を設ける必要があり、筐体に多くの加工を施す必要がある。
この発明の実施形態の課題は、筐体に対してランプを容易に位置決め固定することができ、筐体の加工領域を低減することが可能なディスク装置を提供することにある。
【課題を解決するための手段】
【０００５】
実施形態によれば、磁気ディスク装置は、ランプ設置部を有するベースと、前記ベースに回転自在に設けられた磁気ディスクと、前記磁気ディスクに対してヘッドを移動可能に支持および駆動するアクチュエータと、前記ランプ設置部に設けられ、前記ヘッドをアンロード位置に保持するランプと、を備えている。前記ランプ設置部は、設置面と、前記設置面に設けられたねじ孔と、前記設置面に立設され前記ねじ孔に連通する筒状の支持スリーブと、前記支持スリーブに設けられた第１係合部と、を有している。前記ランプは、前記ヘッドを支持するガイド面と、前記設置面に対向する対向面と、前記対向面に開口し前記支持スリーブが挿通された係合孔と、前記第１係合部に係合し前記支持スリーブの回りでの前記ランプの回動を規制する第２係合部と、を有し、前記係合孔を通して前記ねじ孔にねじ込まれた固定ねじにより前記ランプ設置部に固定されている。
【図面の簡単な説明】
【０００６】
図１は、第１実施形態に係るハードディスクドライブ（ＨＤＤ）の分解斜視図。
図２は、前記ＨＤＤにおける磁気ヘッド、サスペンション、磁気ディスクを概略的に示す側面図。

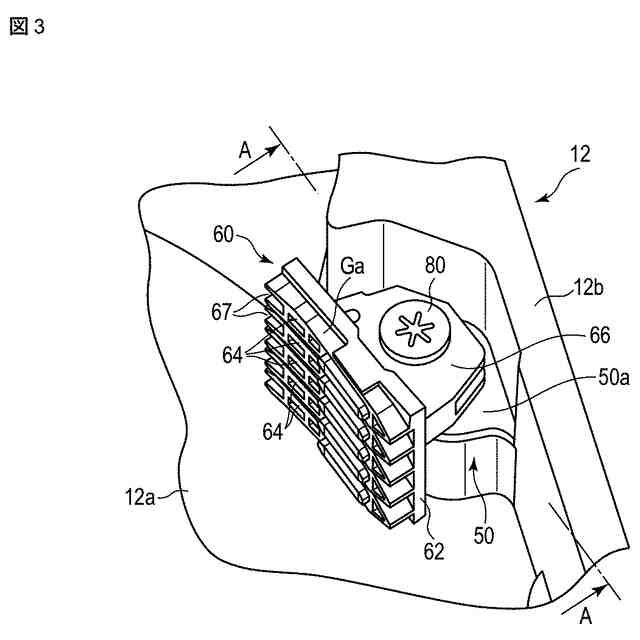

図３は、前記ＨＤＤの筐体のランプ設置部およびランプを示す斜視図。
図４は、前記ランプを示す斜視図。
図５は、前記ランプの一部を拡大して示す側面図。

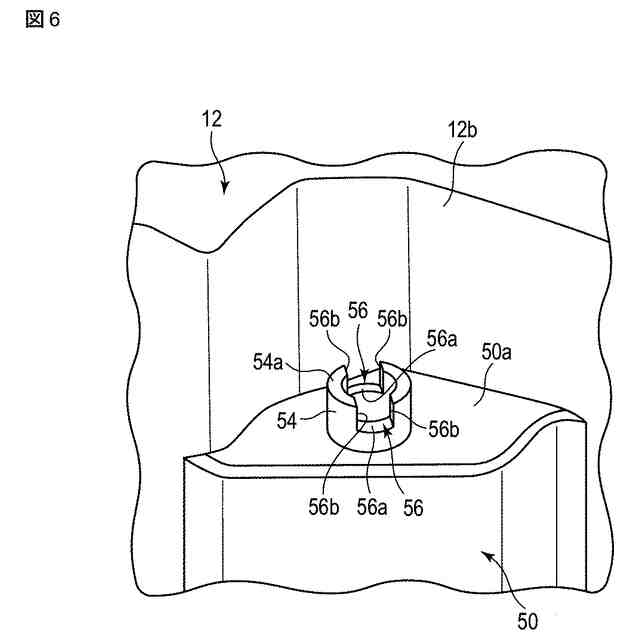

図６は、前記ランプ設置部を示す斜視図。

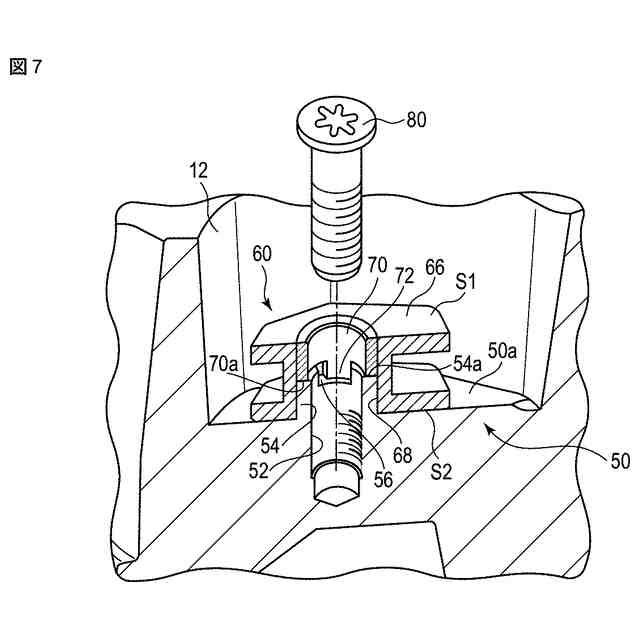

図７は、図３の線Ａ－Ａに沿ったランプ設置部およびランプの断面図。
図８は、第１変形例に係るＨＤＤのランプ設置部およびランプの断面図。
図９は、第２変形例に係るＨＤＤのランプ設置部およびランプの断面図。
図１０は、第２実施形態に係るＨＤＤのランプ設置部を示す斜視図。
図１１は、第２実施形態に係るＨＤＤのランプ設置部およびランプのスリーブを示す斜視図。
図１２は、第２実施形態に係るＨＤＤのランプ設置部およびランプの断面図。
図１３は、第３実施形態に係るＨＤＤのランプ設置部を示す斜視図。
図１４は、第３実施形態に係るＨＤＤのランプ設置部およびランプの断面図。
図１５は、第４実施形態に係るＨＤＤのランプ設置部を示す斜視図。
図１６は、第４実施形態に係るＨＤＤのランプ設置部およびランプの断面図。
【発明を実施するための形態】
【０００７】
以下図面を参照しながら、実施形態に係る磁気ディスク装置ついて説明する。
なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更であって容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略あるいは簡略化することがある。
【０００８】
（第１実施形態）
磁気ディスク装置として、第１実施形態に係るハードディスクドライブ（ＨＤＤ）について詳細に説明する。図１は、トップカバーを外して示す第１実施形態に係るＨＤＤの分解斜視図である。
図１に示すように、ＨＤＤ１１は、矩形状の筐体１０を備えている。筐体１０は、上面の開口した矩形箱状のベース１２と、カバー（トップカバー）１４と、を有している。ベース１２は、矩形状の底壁１２ａと、底壁１２ａの周縁に沿って立設された側壁１２ｂとを有し、例えば、アルミニウムにより一体に成形されている。カバー１４は、例えば、ステンレスにより矩形板状に形成されている。カバー１４は、複数のねじ１３によりベース１２の側壁１２ｂ上にねじ止めさ、ベース１２の上部開口を気密に閉塞する。
【０００９】
筐体１０内には、ディスク状の記録媒体として複数枚、例えば、５枚の磁気ディスク１８、および磁気ディスク１８を支持および回転させるスピンドルモータ１９が設けられている。スピンドルモータ１９は、底壁１２ａ上に配設されている。各磁気ディスク１８は、例えば、直径９５ｍｍ（３．５インチ）の円板状に形成された基板と、基板の上面および下面に形成された磁気記録層とを有している。各磁気ディスク１８は、スピンドルモータ１９のハブに互いに同軸的に嵌合され、更に、クランプばね２０によりクランプされている。これにより、磁気ディスク１８は、ベース１２の底壁１２ａと平行に位置した状態に支持されている。複数枚の磁気ディスク１８は、スピンドルモータ１９により所定の回転数で矢印Ｂ方向に回転される。なお、磁気ディスク１８の搭載枚数は、５枚に限らず、４枚以下、あるいは、６枚以上としてもよい。
【００１０】
筐体１０内には、磁気ディスク１８に対して情報のライト、リードを行なう複数の磁気ヘッド１７、および、これらの磁気ヘッド１７を磁気ディスク１８に対して移動自在に支持したアクチュエータアッセンブリ２２が設けられている。また、筐体１０内には、アクチュエータアッセンブリ２２を回動および位置決めするボイスコイルモータ（ＶＣＭ）２４、磁気ヘッド１７が磁気ディスク１８の最外周に移動した際、磁気ヘッド１７を磁気ディスク１８から離間したアンロード位置に保持するランプロード機構２５、および変換コネクタ等の電子部品が実装された基板ユニット（ＦＰＣユニット）２１が設けられている。
（【００１１】以降は省略されています）
