公開番号2025031811
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2024223987,2021038993
出願日2024-12-19,2021-03-11
発明の名称偏光板
出願人住友化学株式会社
代理人弁理士法人深見特許事務所
主分類G02B 5/30 20060101AFI20250228BHJP(光学)
要約【課題】耐傷性に優れ、かつ、加熱耐久試験後に常温常湿環境下に長期間保管しても位相差フィルムにおけるクラックの発生が抑制された偏光板を提供する。
【解決手段】偏光板は、ポリビニルアルコール系樹脂フィルムに二色性色素が吸着配向している偏光フィルムと、基材フィルム上にハードコート層が設けられた保護フィルムと、温度23℃における引張弾性率が3000MPa以下である位相差フィルムと、を備える。偏光フィルムの第1面側には、保護フィルムが2以上積層されている。偏光フィルムの第1面側とは反対側の第2面側には、位相差フィルムが積層されている。

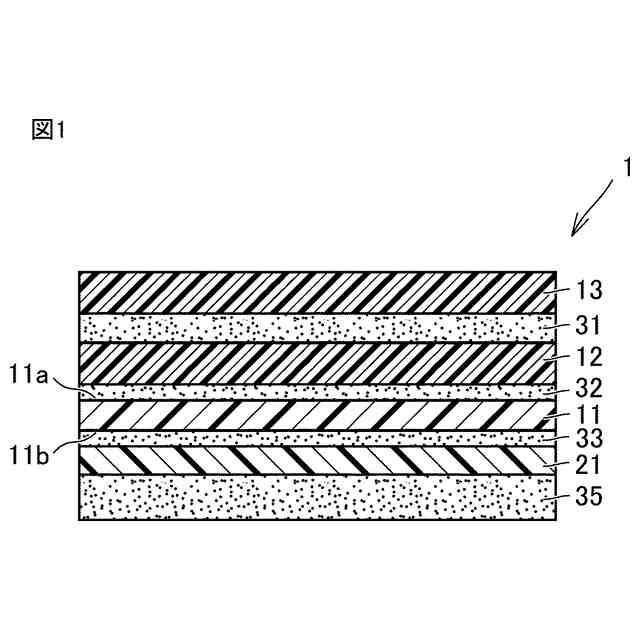

【選択図】図1
特許請求の範囲【請求項１】
ポリビニルアルコール系樹脂フィルムに二色性色素が吸着配向している偏光フィルムと、
基材フィルム上にハードコート層が設けられた保護フィルムと、
温度２３℃における引張弾性率が３０００ＭＰａ以下である位相差フィルムと、を備え、
前記偏光フィルムの第１面側には、前記保護フィルムが２以上積層されており、
前記偏光フィルムの前記第１面側とは反対側の第２面側には、前記位相差フィルムが積層されており、
前記第１面側に積層された２以上の前記保護フィルムのうち、少なくとも一つの保護フィルムの温度４０℃、相対湿度９０％における透湿度は、２００ｇ／ｍ
２
・ｄａｙ以上である、偏光板。
続きを表示（約 530 文字）【請求項２】
前記第１面側に積層された２以上の前記保護フィルムのうち、最も前記偏光フィルム側に積層される保護フィルムの温度４０℃、相対湿度９０％における透湿度は、２００ｇ／ｍ
２
・ｄａｙ以上である、請求項１に記載の偏光板。
【請求項３】
前記第１面側に積層された２以上の前記保護フィルムのうち、少なくとも一つの保護フィルムの前記基材フィルムは、セルロース系樹脂フィルムである、請求項１又は２に記載の偏光板。
【請求項４】
前記位相差フィルムは、環状オレフィン系樹脂フィルムである、請求項１～３のいずれか１項に記載の偏光板。
【請求項５】
前記位相差フィルムの波長５５０ｎｍにおける面内位相差値は、８０ｎｍ以上である、請求項１～４のいずれか１項に記載の偏光板。
【請求項６】
さらに、前記位相差フィルムの前記偏光フィルム側とは反対側に粘着剤層を有する、請求項１～５のいずれか１項に記載の偏光板。
【請求項７】
請求項６に記載の偏光板と、表示素子とを有する表示装置であって、
前記偏光板は、前記粘着剤層を介して表示素子に積層されている、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、偏光板に関し、さらに偏光板を備えた表示装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
液晶表示装置（ＬＣＤ）は、液晶テレビだけでなく、パソコン、携帯電話等のモバイル用途、カーナビ等の車載用途等で広く用いられている。通常、液晶表示装置は、液晶セルの両側に粘着剤で偏光板を貼合した液晶パネル部材を有し、バックライト部材からの光を液晶パネル部材で制御することにより表示が行われている。また、有機ＥＬ表示装置も近年、液晶表示装置と同様に、テレビ、携帯電話等のモバイル用途、カーナビ等の車載用途等で広く用いられ始めている。液晶表示装置及び有機ＥＬ表示装置では、視野角の拡大又は外光の反射防止等の機能を付与するために位相差フィルムが用いられることがある。
【０００３】
偏光板は、液晶表示装置及び有機ＥＬ表示装置を構成する光学素子として車に搭載される機会が増えている。車載用の表示装置に用いられる偏光板は、テレビ及び携帯電話等のモバイル用途に用いられる偏光板に比較して、高温環境下に曝されることが多く、より高温での特性変化が小さいこと（高温耐久性）が求められる。
【０００４】
車載用の表示装置はカーナビ等で用いられる場合、タッチパネル機能が必要である。タッチパネル機能を有する表示装置として、近年、オンセル型及びインセル型の表示装置を用いることが増えている。これらの型の表示装置では、視認側の最表面に偏光板が配置されるため、高温耐久性に加えて傷つき防止機能（耐傷性）も求められる。
【０００５】
特許文献１には、視野角を拡大するために、環状オレフィン系樹脂フィルムで構成された位相差フィルムを含む偏光板が記載されている。また、特許文献２には、偏光板を構成するλ／４板として機能する位相差フィルムに、環状オレフィン系樹脂を用いたフィルムを用いてもよいことが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特許第５３８３５９４号公報
特開２０１４－１９４４８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記の環状オレフィン系樹脂フィルムで構成された位相差フィルムのように、偏光板に組み込まれた位相差フィルムには、加熱耐久試験後にクラック（割れ）が確認されなくても、その後さらに常温常湿環境下において長期間保管すると、クラックが確認される場合があった。
【０００８】
本発明は、耐傷性に優れ、かつ、加熱耐久試験後に常温常湿環境下に長期間保管しても位相差フィルムにおけるクラックの発生が抑制された偏光板の提供を目的とする。
【課題を解決するための手段】
【０００９】
本発明は、以下の偏光板を提供する。
〔１〕ポリビニルアルコール系樹脂フィルムに二色性色素が吸着配向している偏光フィルムと、
基材フィルム上にハードコート層が設けられた保護フィルムと、
温度２３℃における引張弾性率が３０００ＭＰａ以下である位相差フィルムと、を備え、
前記偏光フィルムの第１面側には、前記保護フィルムが２以上積層されており、
前記偏光フィルムの前記第１面側とは反対側の第２面側には、前記位相差フィルムが積層されている、偏光板。
〔２〕前記第１面側に積層された２以上の前記保護フィルムのうち、少なくとも一つの保護フィルムの温度４０℃、相対湿度９０％における透湿度は、２００ｇ／ｍ
２
・ｄａｙ以上である、〔１〕に記載の偏光板。
〔３〕前記第１面側に積層された２以上の前記保護フィルムのうち、最も前記偏光フィルム側に積層される保護フィルムの温度４０℃、相対湿度９０％における透湿度は、２００ｇ／ｍ
２
・ｄａｙ以上である、〔１〕又は〔２〕に記載の偏光板。
〔４〕前記第１面側に積層された２以上の前記保護フィルムのうち、少なくとも一つの保護フィルムの前記基材フィルムは、セルロース系樹脂フィルムである、〔１〕～〔３〕のいずれかに記載の偏光板。
〔５〕前記位相差フィルムは、環状オレフィン系樹脂フィルムである、〔１〕～〔４〕のいずれかに記載の偏光板。
〔６〕前記位相差フィルムの波長５５０ｎｍにおける面内位相差値は、８０ｎｍ以上である、〔１〕～〔５〕のいずれかに記載の偏光板。
〔７〕さらに、前記位相差フィルムの前記偏光フィルム側とは反対側に粘着剤層を有する、〔１〕～〔６〕のいずれかに記載の偏光板。
〔８〕〔７〕に記載の偏光板と、表示素子とを有する表示装置であって、
前記偏光板は、前記粘着剤層を介して表示素子に積層されている、表示装置。
【発明の効果】
【００１０】
本発明によれば、耐傷性に優れ、かつ、加熱耐久試験後に常温常湿環境下に長期間保管しても位相差フィルムにおけるクラックの発生が抑制された偏光板を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
