発明の名称異物除去装置、光ファイバ製造装置、及び光ファイバ製造方法
出願人住友電気工業株式会社
代理人個人,個人
主分類B08B 1/20 20240101AFI20250228BHJP(清掃)
要約【課題】本開示は、光ファイバの表面から異物をより確実に除去できる異物除去装置を提供する。
【解決手段】光ファイバの走行経路上に前記光ファイバを挟んで対向配置され、相互の距離が接近する方向に移動して前記光ファイバと接触して、前記光ファイバの表面の異物を除去する一対の接触部と、前記一対の接触部の移動のための駆動力を発生する駆動源と、を備える異物除去装置。
【選択図】図3
特許請求の範囲【請求項１】
光ファイバの走行経路上に前記光ファイバを挟んで対向配置され、相互の距離が接近する方向に移動して前記光ファイバと接触して、前記光ファイバの表面の異物を除去する一対の接触部と、
前記一対の接触部の移動のための駆動力を発生する駆動源と、
を備える異物除去装置。
続きを表示（約 800 文字）【請求項２】
前記光ファイバがテープファイバであり、前記一対の接触部のそれぞれは前記テープファイバの主面と対向して配置される、
請求項１に記載の異物除去装置。
【請求項３】
前記一対の接触部のそれぞれが前記光ファイバに接近するよう移動可能であり、同一の押圧力で前記光ファイバと接触する、
請求項１または請求項２に記載の異物除去装置。
【請求項４】
前記駆動源がエアー駆動アクチュエータであり、前記一対の接触部のそれぞれが前記光ファイバと接触する際の押圧力を前記エアー駆動アクチュエータの空気圧で個別に変更可能である、
請求項１または請求項２に記載の異物除去装置。
【請求項５】
前記空気圧の範囲は０．３ＭＰａ以上０．５ＭＰａ以下である、
請求項４に記載の異物除去装置。
【請求項６】
前記一対の接触部は、少なくとも前記光ファイバと接触する接触面の表面にタッククロスが配置される、
請求項１または請求項２に記載の異物除去装置。
【請求項７】
前記タッククロスの付着率は３０％以上６０％以下である、
請求項６に記載の異物除去装置。
【請求項８】
前記一対の接触部は、少なくとも前記接触面に弾性変形可能な弾性部を有する、
請求項６に記載の異物除去装置。
【請求項９】
前記弾性部は、反発弾性が３５％以上、硬さが８０Ｎ以上１５０Ｎ以下、引張強度が６５ｋＰａ以上の条件を満たす材料で形成される、
請求項８に記載の異物除去装置。
【請求項１０】
外力を加えることにより前記一対の接触部を取り外し可能な脱着部を備える、
請求項１または請求項２に記載の異物除去装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、異物除去装置、光ファイバ製造装置、及び光ファイバ製造方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
光ファイバの製造過程において、光ファイバは誘電体でもあることから帯電しやすく、ごみやほこり等の異物が付着しやすい。光ファイバの表面に塵埃等の異物が付着した状態で、その外側に次の被覆等を形成すると、信号の伝送特性に悪影響を与えたり、強度の低下や着色層剥がれを引き起こすことがある。
【０００３】
このような点を防止するために、例えば、特許文献１には、走行中の光ファイバを先細ノズル状の貫通孔に通し、貫通孔内にガスを吹き付けて、光ファイバ表面に付着している塵埃等の異物を除去する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平０５－０１１１５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の技術では、異物の付着状態が比較的軽い場合は除去できるとしても、時間が経過するなどして異物と光ファイバ間の付着状態が強くなると、ガスの吹き付けでは異物を光ファイバから除去しきれない場合がある。
【０００６】
本開示は、光ファイバの表面から異物をより確実に除去することが可能な異物除去装置を提供する。
【課題を解決するための手段】
【０００７】
本開示は、光ファイバの走行経路上に前記光ファイバを挟んで対向配置され、相互の距離が接近する方向に移動して前記光ファイバと接触して、前記光ファイバの表面の異物を除去する一対の接触部と、前記一対の接触部の移動のための駆動力を発生する駆動源と、を備える異物除去装置である。
【発明の効果】
【０００８】
本開示の異物除去装置によれば、光ファイバの表面から異物をより確実に除去することができる。
【図面の簡単な説明】
【０００９】

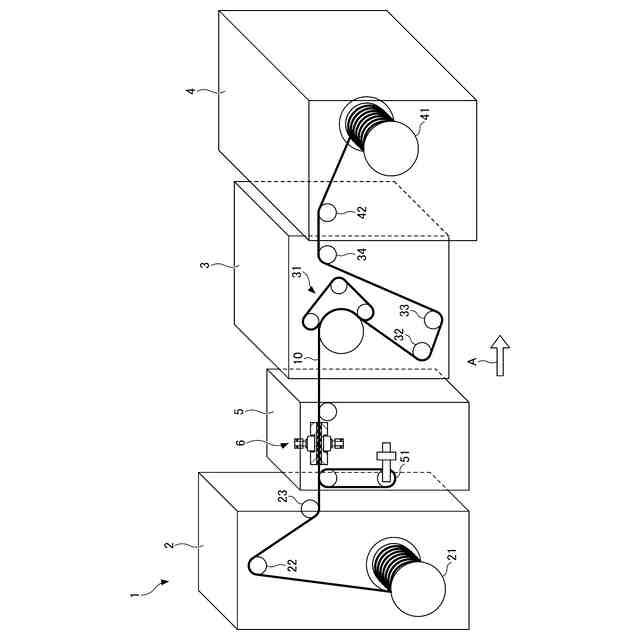

図１は、実施形態に係る光ファイバ製造装置の一例であるスクリーニング試験装置の全体構成の一例を示す図である。

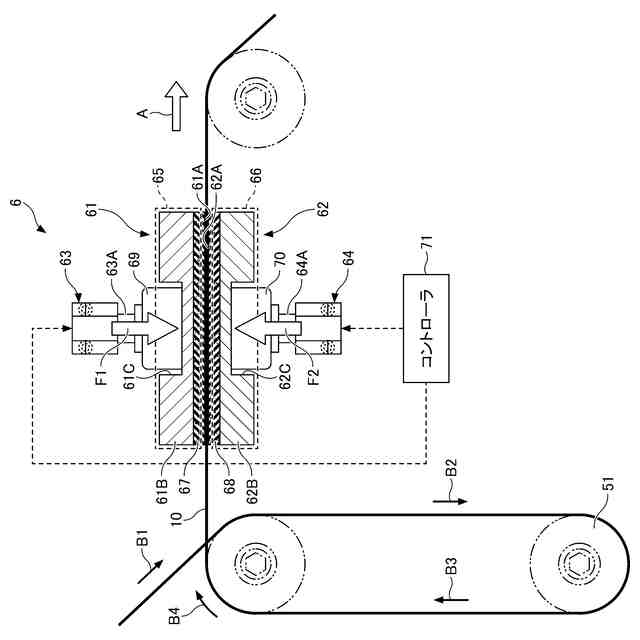

図２は、クリーニング部を拡大視した模式図＜１＞（開状態）である。

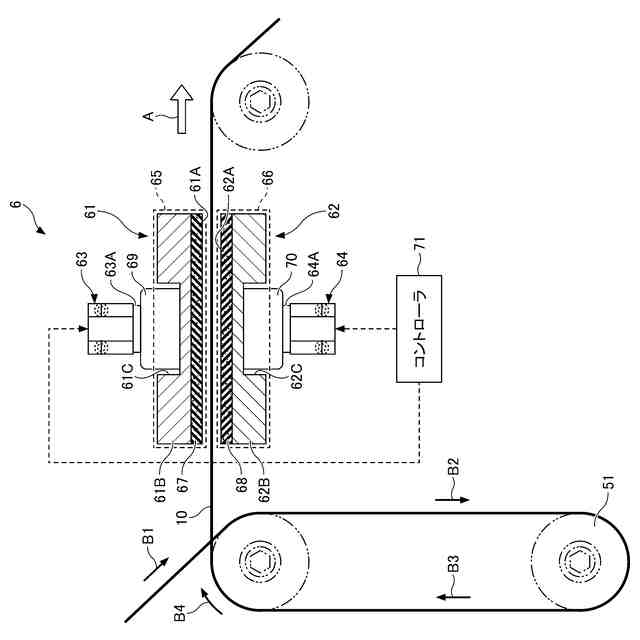

図３は、クリーニング部を拡大視した模式図＜２＞（閉状態）である。

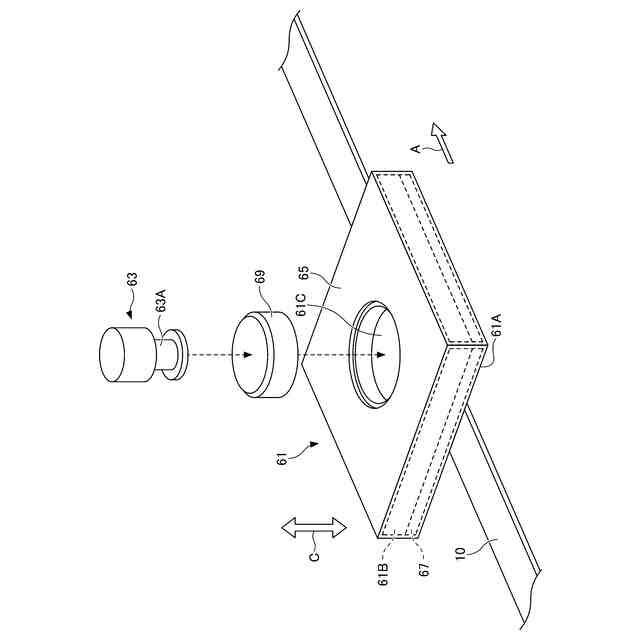

図４は、図２、３中の接触部と光ファイバの概略形状を示す斜視図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
（【００１１】以降は省略されています）
