特許ウォッチ

公開番号2025018945
公報種別公開特許公報(A)
公開日2025-02-06
出願番号2024096345
出願日2024-06-14
発明の名称酸性ガス処理剤及び酸性ガス処理方法
出願人栗田工業株式会社,堺化学工業株式会社,国立大学法人東北大学
代理人弁理士法人大谷特許事務所
主分類B01J 20/08 20060101AFI20250130BHJP(物理的または化学的方法または装置一般)
要約【課題】該処理剤の再生処理の頻度を低減させるべく、酸性物質に対する吸着能が高く、破過時間が長い、Mg-Al系層状複水酸化物による酸性ガス処理剤及び酸性ガス処理方法を提供する。
【解決手段】窒素ガス吸着法により測定される平均細孔径が30nm以上、かつ、硫酸イオン含有量が1質量%以下であるMg-Al系層状複水酸化物からなる、酸性ガス処理剤。
【選択図】なし
特許請求の範囲【請求項１】
窒素ガス吸着法により測定される平均細孔径が３０ｎｍ以上、かつ、硫酸イオン含有量が１質量％以下であるＭｇ－Ａｌ系層状複水酸化物からなる、酸性ガス処理剤。
続きを表示（約 380 文字）【請求項２】
前記Ｍｇ－Ａｌ系層状複水酸化物が炭酸型又は水酸化物型である、請求項１に記載の酸性ガス処理剤。
【請求項３】
前記Ｍｇ－Ａｌ系層状複水酸化物のＭｇ及びＡｌの元素モル比が２～３である、請求項１に記載の酸性ガス処理剤。
【請求項４】
前記Ｍｇ－Ａｌ系層状複水酸化物は、累積体積５０％粒子径Ｄ５０が１３．０～１６．０μｍ、かつ、累積体積１０％粒子径Ｄ１０に対する累積体積９０％粒子径Ｄ９０の比（Ｄ９０／Ｄ１０）が５５～７５である、請求項１に記載の酸性ガス処理剤。
【請求項５】
請求項１に記載の酸性ガス処理剤を含む、成形体。
【請求項６】
請求項１に記載の酸性ガス処理剤又は請求項５に記載の成形体と、酸性物質を含有する酸性ガスとを接触させて、前記酸性物質を除去する、酸性ガス処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、燃焼排ガス中の、塩化水素、硫黄酸化物及び窒素酸化物等の酸性物質を除去する酸性ガス処理剤及び酸性ガス処理方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
火力発電や廃棄物焼却等において発生する燃焼排ガス中には、塩化水素、硫黄酸化物（ＳＯ
ｘ
）及び窒素酸化物（ＮＯ
ｘ
）等の有害な酸性物質が含まれている。このため、前記酸性物質を含む酸性ガスについて、種々の方法で該酸性物質を除去する処理が行われている。
【０００３】
このような酸性物質を除去する処理方法に関し、本出願人は、複数種の酸性物質を同時に処理できる効率的な処理技術として、Ｍｇ－Ａｌ系層状複水酸化物（以下、層状複水酸化物を、ＬＤＨ（ＬａｙｅｒｅｄＤｏｕｂｌｅＨｙｄｒｏｘｉｄｅ）と略称する場合もある。）を利用した酸性排ガスの処理方法及び処理剤等を提案している（特許文献１、非特許文献１及び２参照）。
例えば、非特許文献１には、炭酸型Ｍｇ－Ａｌ系ＬＤＨが塩化水素ガスを効率的に除去でき、また、炭酸型Ｍｇ－Ａｌ系ＬＤＨスラリーが塩化水素ガスのみならず、硫黄酸化物ガスを除去できることが記載されている。非特許文献２には、炭酸型Ｍｇ－Ａｌ系ＬＤＨ量を増加させることにより、塩化水素ガスの除去率が増大することが記載されている。
【０００４】
さらに、本願出願人は、Ｍｇ－Ａｌ系ＬＤＨの使用済み処理剤を再生し、繰り返し利用するシステムを提案している（特許文献２及び３参照）。
特許文献２では、処理排ガスを再生に使用するオンサイト再生方法、また、特許文献３では、水酸化物型Ｍｇ－Ａｌ系ＬＤＨを用いた酸性排ガス処理及び使用済み処理剤の再生方法を提案している。
【先行技術文献】
【特許文献】
【０００５】
特許第６９５４５６９号公報
特許第６８９８６２７号公報
特許第７１３０１９７号公報
【非特許文献】
【０００６】
Journal of the Society of Inorganic Materials, 2014, Vol.21, p.197-203
Atmospheric Pollution Research, 2020, Vol.11, Issue 2, p.290-295
【発明の概要】
【発明が解決しようとする課題】
【０００７】
酸性排ガスの処理に用いられる従来のＭｇ－Ａｌ系ＬＤＨは、窒素酸化物や硫黄酸化物等の酸性物質の吸着能が必ずしも高いとは言えず、飽和に達するのが早く、高い頻度での再生処理が必要であり、再生処理工程の労力及びコストの負担が大きかった。

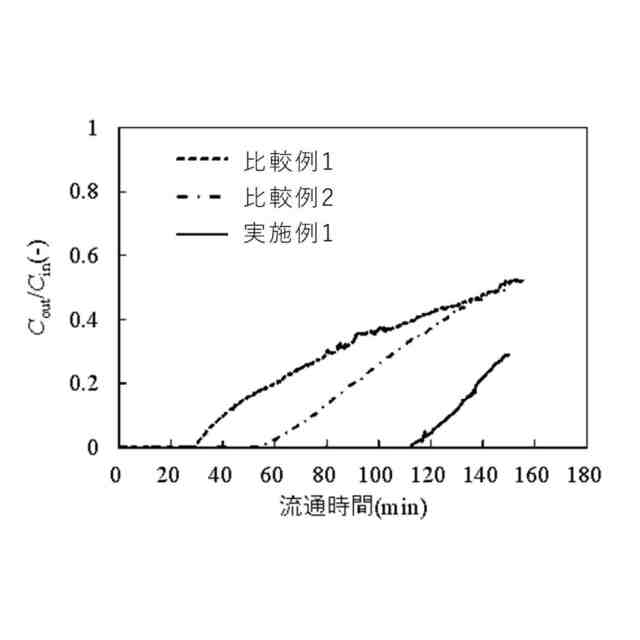

このため、酸性排ガス中の前記酸性物質の吸着能を高め、かつ、再生処理の頻度を低減するために、破過時間が長いＭｇ－Ａｌ系ＬＤＨが求められている。
【０００８】
本発明は、このような課題を解決するためになされたものであり、該処理剤の再生処理の頻度を低減させるべく、酸性物質に対する吸着能が高く、破過時間が長いＭｇ－Ａｌ系ＬＤＨによる酸性ガス処理剤及び酸性ガス処理方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は、Ｍｇ－Ａｌ系ＬＤＨの平均細孔径及び硫酸イオン含有量が所定範囲内であることにより、酸性物質に対する吸着能が高く、破過時間が長い、酸性ガス処理剤が得られることを見出したことに基づく。
【００１０】
本発明は、以下の手段を提供する。
［１］窒素ガス吸着法により測定される平均細孔径が３０ｎｍ以上、かつ、硫酸イオン含有量が１質量％以下であるＭｇ－Ａｌ系層状複水酸化物からなる、酸性ガス処理剤。
［２］前記Ｍｇ－Ａｌ系層状複水酸化物が炭酸型又は水酸化物型である、［１］の酸性ガス処理剤。
［３］前記Ｍｇ－Ａｌ系層状複水酸化物のＭｇ及びＡｌの元素モル比が２～３である、［１］又は［２］の酸性ガス処理剤。
［４］前記Ｍｇ－Ａｌ系層状複水酸化物は、累積体積５０％粒子径Ｄ５０が１３．０～１６．０μｍ、かつ、累積体積１０％粒子径Ｄ１０に対する累積体積９０％粒子径Ｄ９０の比（Ｄ９０／Ｄ１０）が５５～７５である、［１］～［３］のいずれかの酸性ガス処理剤。
［５］［１］～［４］のいずれかの酸性ガス処理剤を含む、成形体。
［６］［１］～［４］のいずれかに記載の酸性ガス処理剤又は［５］の成形体と、酸性物質を含有する酸性ガスとを接触させて、前記酸性物質を除去する、酸性ガス処理方法。
【発明の効果】
（【００１１】以降は省略されています）

関連特許
