公開番号2025002220
公報種別公開特許公報(A)
公開日2025-01-09
出願番号2023102243
出願日2023-06-22
発明の名称縦型洗濯機
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人,個人
主分類D06F 33/32 20200101AFI20241226BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】洗浄力を高める縦型洗濯機を提供する。

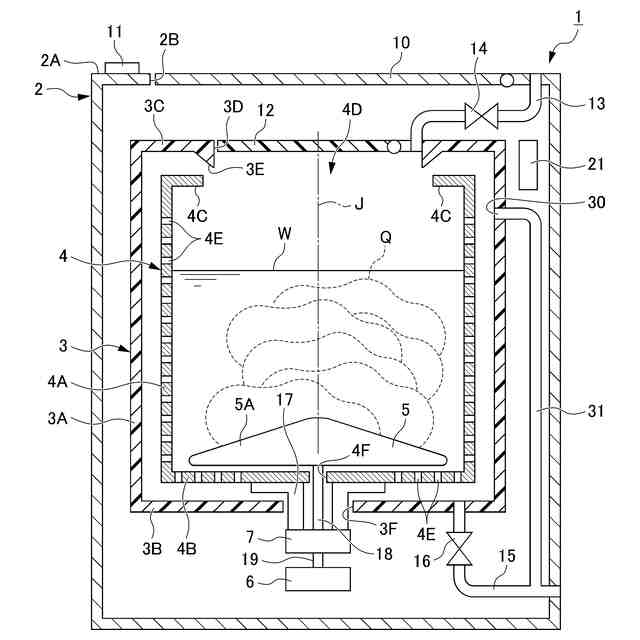

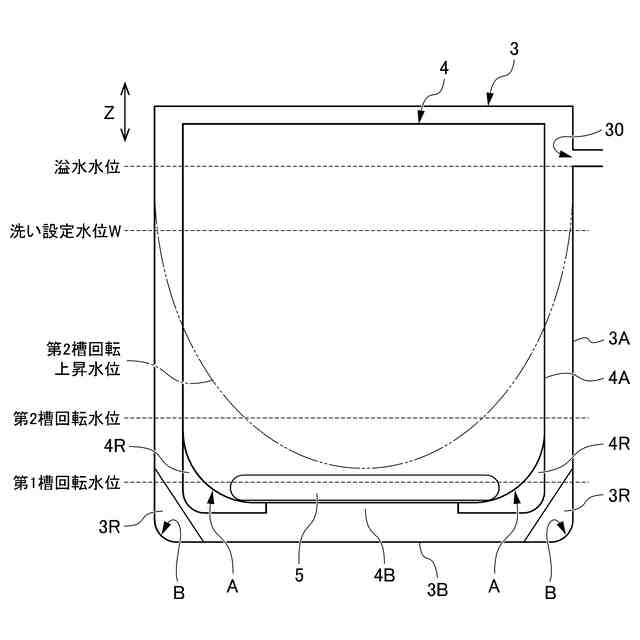

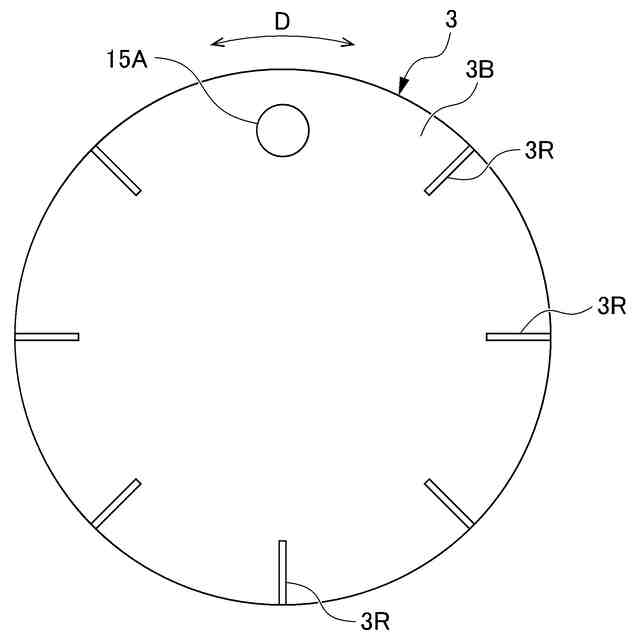

【解決手段】縦型洗濯機は、外槽3と、洗濯槽4と、回転翼5と、制御部とを備え、洗濯槽4及び外槽3の各々は、円筒形状の側壁と円板形状の底壁とを有する。洗濯槽4の底壁4B及び側壁4Aの外側面の周方向の一部分Aと、外槽3の底壁3B及び側壁3Aの内側面の周方向の一部分Bとの少なくとも一方には、リブ4R,3Rが配置されている。制御部は、リブ4R,3Rの下端よりも高くかつ上端よりも低い第1水位まで洗剤水を溜めた状態で、洗濯槽4を、同じ方向に連続回転させる第1槽回転処理と、洗い設定水位まで洗剤水を溜めた状態で、回転翼5を、正転及び反転を交互に繰り返す正反転駆動させる攪拌処理とを実行する。
【選択図】図3

特許請求の範囲【請求項１】
水を溜める外槽と、
前記外槽内に回転可能に配置され、洗濯物を収容する洗濯槽と、
前記洗濯槽内の底部に設けられ、前記洗濯槽に収容された洗濯物を攪拌するための回転翼と、
前記洗濯槽内に給水をするための給水部と、
前記洗濯槽及び前記回転翼を回転させる駆動力を発生する駆動部と、

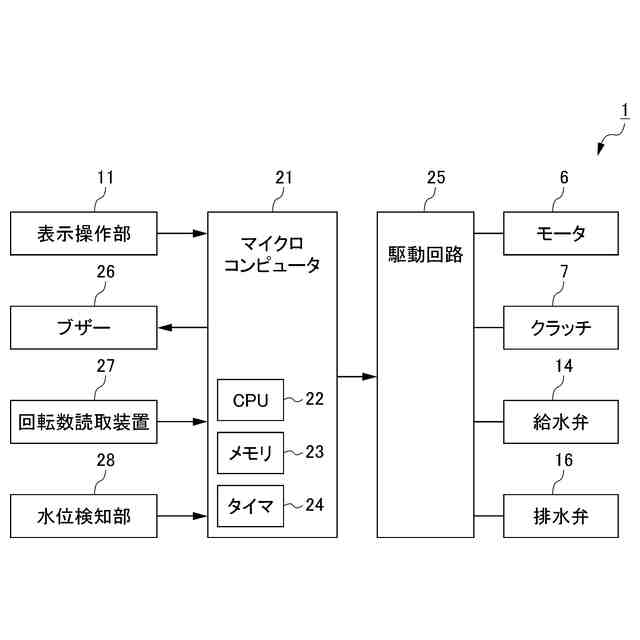

前記給水部及び前記駆動部を制御する制御部と、
を備え、
前記洗濯槽及び前記外槽の各々は、縦方向に延びる円筒形状の側壁と円板形状の底壁とを有し、
前記洗濯槽の前記外槽と対向する面を外側面とし、前記外槽の前記洗濯槽と対向する面を内側面とし、前記底壁の周縁及び前記側壁に沿う方向を周方向とし、
前記洗濯槽の前記底壁の前記側壁側の前記外側面、及び、前記洗濯槽の前記側壁の前記底壁側の前記外側面における前記周方向の少なくとも一部分を第１部分とし、前記外槽の前記底壁の前記側壁側の前記内側面、及び、前記外槽の前記側壁の前記底壁側の前記内側面における前記周方向の少なくとも一部分を第２部分とすると、

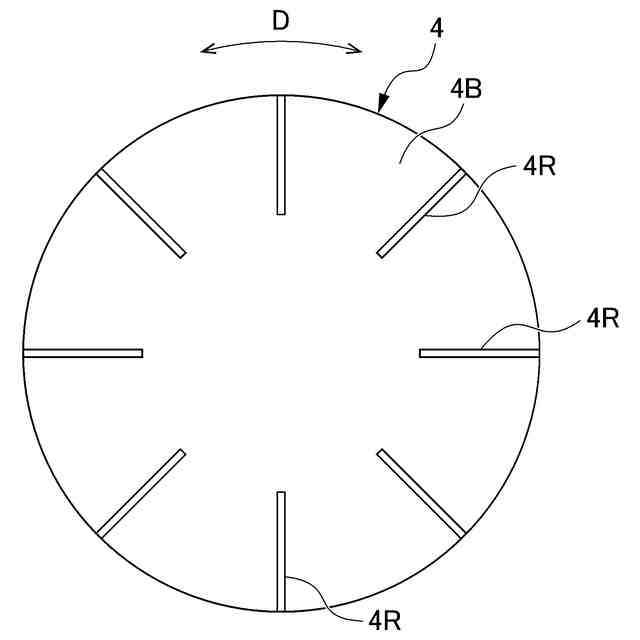

前記洗濯槽の前記底壁及び前記側壁の前記第１部分と、前記外槽の前記底壁及び前記側壁の前記第２部分との少なくとも一方には、前記縦方向に延びており、前記周方向に離間して並んだ複数のリブが配置されており、
前記制御部は、
前記給水部によって前記洗濯槽及び前記外槽内に、前記複数のリブの下端よりも高くかつ上端よりも低い第１水位まで洗剤水を溜めた状態で、前記駆動部によって前記洗濯槽を、同じ方向に連続回転させる第１槽回転処理と、
前記第１槽回転処理の後、前記給水部によって前記洗濯槽及び前記外槽内に、所定の洗い設定水位まで洗剤水を溜めた状態で、前記駆動部によって前記回転翼を、所定時間間隔で正転及び反転を交互に繰り返す正反転駆動させることにより、前記洗濯槽内の洗濯物を攪拌する攪拌処理と、
を実行する、
縦型洗濯機。
続きを表示（約 1,300 文字）【請求項２】
前記制御部は、前記第１槽回転処理の後であって前記攪拌処理の前に、前記給水部によって前記洗濯槽及び前記外槽内に、前記第１水位よりも高くかつ前記所定の洗い設定水位よりも低い第２水位まで洗剤水を溜めた状態で、前記駆動部によって前記洗濯槽を、同じ方向に連続回転させる第２槽回転処理を更に実行する、請求項１に記載の縦型洗濯機。
【請求項３】

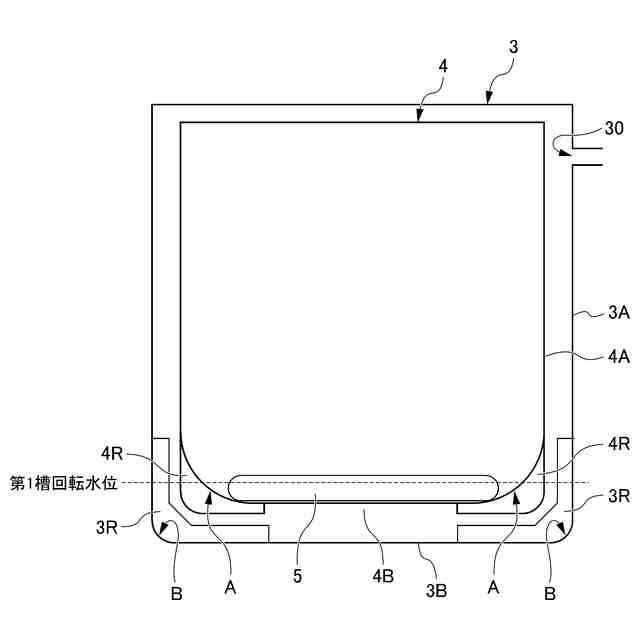

前記外槽に配置された前記複数のリブの各々は、少なくとも１つの切り欠きを有する、請求項１又は２に記載の縦型洗濯機。
【請求項４】
前記外槽に配置された前記複数のリブの各々は、前記第１槽回転処理の回転方向に対して鋭角な角度を有する、請求項１又は２に記載の縦型洗濯機。
【請求項５】
前記制御部は、前記攪拌処理の後、前記洗濯槽及び前記外槽内の洗剤水を排水した状態で、前記駆動部によって前記洗濯槽を、同じ方向に連続回転させることにより、前記洗濯槽内の洗濯物を脱水する脱水処理を実行し、
前記脱水処理の回転方向は、前記第１槽回転処理の回転方向と反対である、
請求項４に記載の縦型洗濯機。
【請求項６】
水を溜める外槽と、
前記外槽内に回転可能に配置され、洗濯物を収容する洗濯槽と、
前記洗濯槽内の底部に設けられ、前記洗濯槽に収容された洗濯物を攪拌するための回転翼と、
前記洗濯槽内に給水をするための給水部と、
前記洗濯槽及び前記回転翼を回転させる駆動力を発生する駆動部と、
前記給水部及び前記駆動部を制御する制御部と、
を備え、
前記洗濯槽及び前記外槽の各々は、縦方向に延びる円筒形状の側壁と円板形状の底壁とを有し、
前記洗濯槽の前記外槽と対向する面を外側面とし、前記外槽の前記洗濯槽と対向する面を内側面とし、前記底壁の周縁及び前記側壁に沿う方向を周方向とし、
前記洗濯槽の前記底壁の前記側壁側の前記外側面、及び、前記洗濯槽の前記側壁の前記底壁側の前記外側面における前記周方向の少なくとも一部分を第１部分とし、前記外槽の前記底壁の前記側壁側の前記内側面、及び、前記外槽の前記側壁の前記底壁側の前記内側面における前記周方向の少なくとも一部分を第２部分とすると、
前記洗濯槽の前記底壁及び前記側壁の前記第１部分と、前記外槽の前記底壁及び前記側壁の前記第２部分との少なくとも一方には、前記縦方向に延びており、前記周方向に離間して並んだ複数のリブが配置されており、
前記制御部は、
前記給水部によって前記洗濯槽及び前記外槽内に、前記複数のリブの下端よりも高くかつ上端よりも低い第１水位まで洗剤水を溜めた状態で、前記駆動部によって前記洗濯槽を、正転及び反転を交互に繰り返す正反転駆動させる第１槽回転処理と、
前記第１槽回転処理の後、前記給水部によって前記洗濯槽及び前記外槽内に、所定の洗い設定水位まで洗剤水を溜めた状態で、前記駆動部によって前記回転翼を、正転及び反転を交互に繰り返す正反転駆動させることにより、前記洗濯槽内の洗濯物を攪拌する攪拌処理と、
を実行する、
縦型洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、縦型洗濯機に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、縦型洗濯機が開示されている。この縦型洗濯機は、水を溜める外槽と、外槽内に回転可能に配置され、洗濯物を収容する洗濯槽と、洗濯槽内の底部に設けられ、洗濯槽に収容された洗濯物を攪拌するための回転翼と、洗濯槽内に給水をする給水部と、洗濯槽及び回転翼を回転させる駆動力を発生する駆動部と、給水部及び駆動部を制御する制御部とを備える。制御部は、洗い工程において、給水部によって洗濯槽内に洗剤水（洗剤が溶け込んだ水）を溜めた状態で、駆動部によって回転翼を回転させることにより、洗濯槽内の洗濯物を攪拌する攪拌処理と、洗剤水が溜まった洗濯槽を駆動部によって回転させることにより、外槽内の洗剤水を外槽と洗濯槽との間で上昇させて洗濯槽内の洗濯物に浴びせる槽回転処理とを実行する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－５７９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願発明者（ら）は、攪拌処理の前に槽回転処理を行い、槽回転処理では、攪拌処理において予め定める洗い設定水位よりも低い洗剤水の水位で、洗濯槽を同じ方向に連続回転させることを考案している。これにより、高濃度の洗剤水を洗濯物に浸透させ、洗浄力を高めることができる。
【０００５】
本開示は、従来と比較して更に洗浄力を高めることができる縦型洗濯機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
一般に、洗剤水による泡の発生によって、高濃度の界面活性剤を保持する泡が衣類に付着した汚れに浸透して、汚れをはがしやすくすることが知られている。この点に関し、従来の槽回転処理では、泡の発生量が少ない。そこで、本願発明者（ら）は、泡の発生量を増やすことを考案する。
【０００７】
（１）本開示に係る縦型洗濯機は、水を溜める外槽と、前記外槽内に回転可能に配置され、洗濯物を収容する洗濯槽と、前記洗濯槽内の底部に設けられ、前記洗濯槽に収容された洗濯物を攪拌するための回転翼と、前記洗濯槽内に給水をするための給水部と、前記洗濯槽及び前記回転翼を回転させる駆動力を発生する駆動部と、前記給水部及び前記駆動部を制御する制御部とを備える。前記洗濯槽及び前記外槽の各々は、縦方向に延びる円筒形状の側壁と円板形状の底壁とを有する。前記洗濯槽の前記外槽と対向する面を外側面とし、前記外槽の前記洗濯槽と対向する面を内側面とし、前記底壁の周縁及び前記側壁に沿う方向を周方向とし、前記洗濯槽の前記底壁の前記側壁側の前記外側面、及び、前記洗濯槽の前記側壁の前記底壁側の前記外側面における前記周方向の少なくとも一部分を第１部分とし、前記外槽の前記底壁の前記側壁側の前記内側面、及び、前記外槽の前記側壁の前記底壁側の前記内側面における前記周方向の少なくとも一部分を第２部分とすると、前記洗濯槽の前記底壁及び前記側壁の前記第１部分と、前記外槽の前記底壁及び前記側壁の前記第２部分との少なくとも一方には、前記縦方向に延びており、前記周方向に離間して並んだ複数のリブが配置されている。前記制御部は、前記給水部によって前記洗濯槽及び前記外槽内に、前記複数のリブの下端よりも高くかつ上端よりも低い第１水位まで洗剤水を溜めた状態で、前記駆動部によって前記洗濯槽を、同じ方向に連続回転させる第１槽回転処理と、前記第１槽回転処理の後、前記給水部によって前記洗濯槽及び前記外槽内に、所定の洗い設定水位まで洗剤水を溜めた状態で、前記駆動部によって前記回転翼を、所定時間間隔で正転及び反転を交互に繰り返す正反転駆動させることにより、前記洗濯槽内の洗濯物を攪拌する攪拌処理とを実行する。
【０００８】

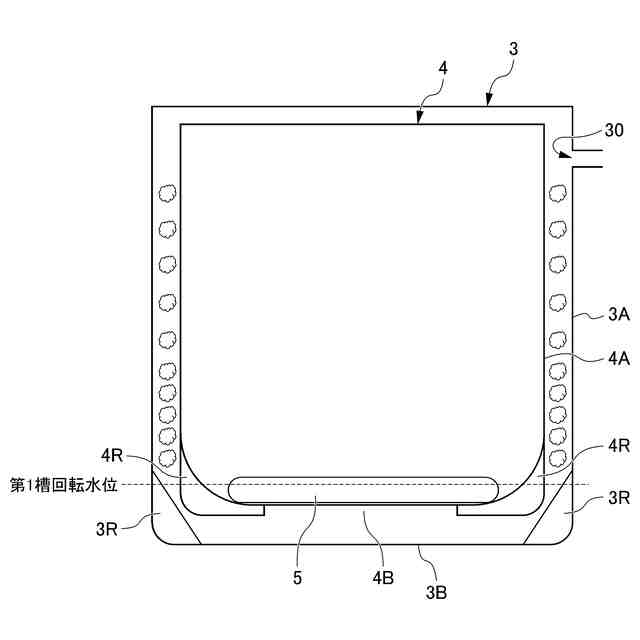

本開示に係る縦型洗濯機によれば、洗濯槽及び外槽内に、複数のリブの下端よりも高くかつ上端よりも低い第１水位まで洗剤水を溜めた状態で、洗濯槽を同じ方向に連続回転させる第１槽回転処理を実行する。これにより、第１槽回転処理において、リブによって高濃度の洗剤水の水面の水流が乱れ、高濃度の洗剤水を、空気を取り込みつつかき混ぜ、洗濯槽と外槽との間の空間に、きめ細かい泡を発生させることができる。洗濯槽と外槽との間の空間に発生した泡は、洗濯槽の通水孔等を介して洗濯槽内に取り込まれる。
【０００９】
このとき、洗濯物は洗濯槽内に取り込まれたきめ細かい泡で覆われることとなる。そのため、泡の洗剤成分（高濃度の界面活性剤成分）を洗濯物の繊維の奥まで浸透させ、洗濯物の洗浄力を高めることができる。
【００１０】

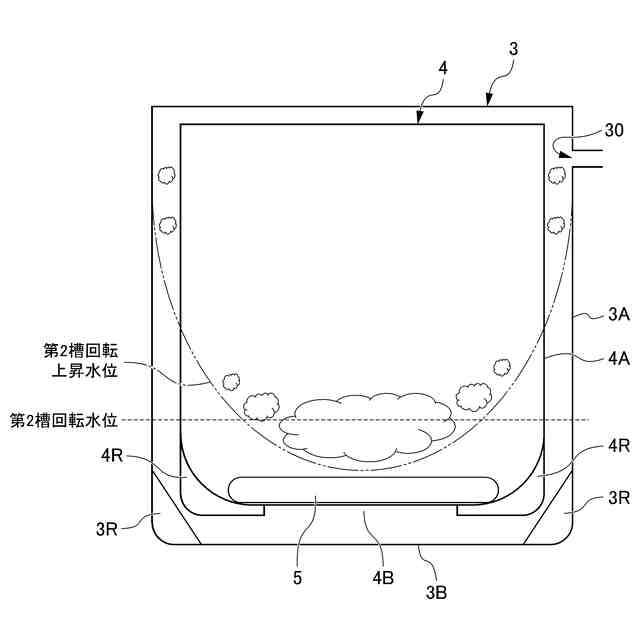

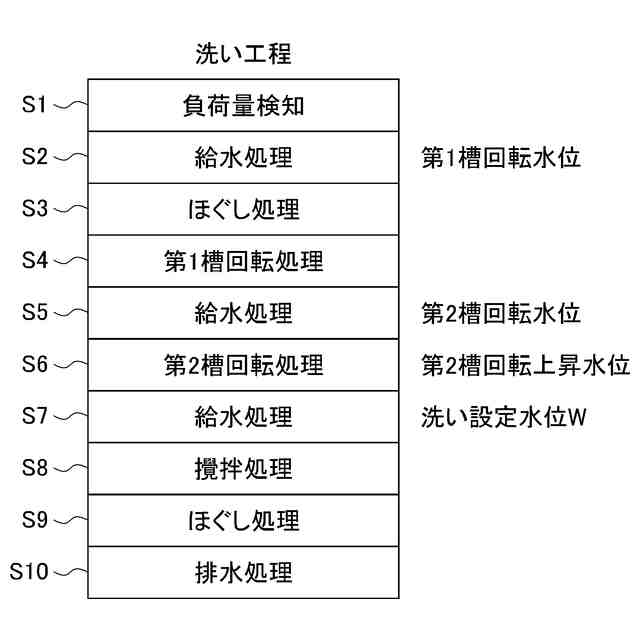

（２）（１）に記載の縦型洗濯機において、前記制御部は、前記第１槽回転処理の後であって前記攪拌処理の前に、前記給水部によって前記洗濯槽及び前記外槽内に、前記第１水位よりも高くかつ前記所定の洗い設定水位よりも低い第２水位まで洗剤水を溜めた状態で、前記駆動部によって前記洗濯槽を、同じ方向に連続回転させる第２槽回転処理を更に実行してもよい。
（【００１１】以降は省略されています）
