特許ウォッチ

公開番号2025153644
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056223
出願日2024-03-29
発明の名称合成繊維用処理剤、容器に充填する方法、及び合成繊維の製造方法
出願人竹本油脂株式会社
代理人個人,個人
主分類D06M 13/292 20060101AFI20251002BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】長期保管した場合であっても、合成繊維用処理剤の性能の低下を抑制できる合成繊維用処理剤、それを用いた容器に充填する方法、及び合成繊維を提供する。
【解決手段】本発明の合成繊維用処理剤は、アルコールと脂肪酸との完全エステル化合物である平滑剤(A)、ノニオン界面活性剤(B)、及び下記のリン化合物(C)を含有する合成繊維用処理剤であって、前記合成繊維用処理剤の1質量%水溶液のpHが6.0以上9.0以下であることを特徴とする。リン化合物(C)は、所定のリン酸エステル(C1)、有機亜リン酸エステル(C2)、及び有機ホスホン酸エステル(C3)から選ばれる少なくとも一つ。
【選択図】なし
特許請求の範囲【請求項１】
下記の平滑剤（Ａ）、ノニオン界面活性剤（Ｂ）、及び下記のリン化合物（Ｃ）を含有する合成繊維用処理剤であって、
前記合成繊維用処理剤の１質量％水溶液のｐＨが６．０以上９．０以下であることを特徴とする合成繊維用処理剤。
平滑剤（Ａ）：アルコールと脂肪酸との完全エステル化合物。
リン化合物（Ｃ）：下記のリン酸エステル（Ｃ１）、有機亜リン酸エステル（Ｃ２）、及び有機ホスホン酸エステル（Ｃ３）から選ばれる少なくとも一つ。
リン酸エステル（Ｃ１）：下記の式（１）に示されるリン酸エステル（Ｃ１ａ）、下記の式（２）に示されるリン酸エステル（Ｃ１ｂ）、及び下記の式（３）に示されるリン酸エステル（Ｃ１ｃ）を含有するリン酸エステル。
JPEG
29
105

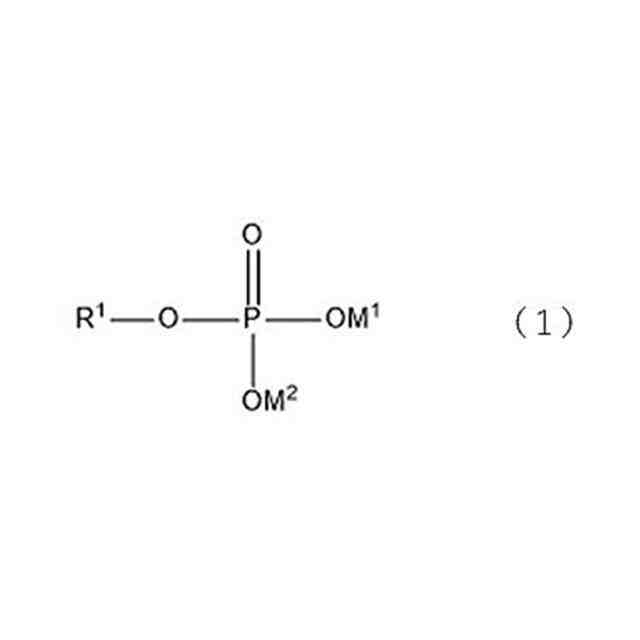

（式（１）中において、
Ｒ
１
：炭素数８以上２４以下の脂肪族１価アルコールから水酸基を除いた残基、又は炭素数８以上２４以下の脂肪族１価アルコール１モル当たり炭素数２以上３以下のアルキレンオキサイドを合計で１モル以上２０モル以下付加したものから水酸基を除いた残基。
Ｍ
１
，Ｍ
２
：水素原子、アルカリ金属、アルカリ土類金属（１／２）、有機アミン塩、アンモニウム、又はホスホニウム。）
JPEG
29
105

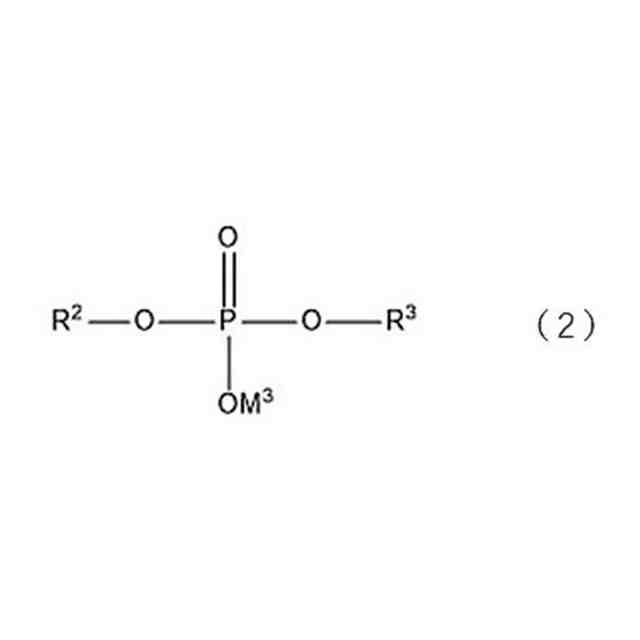

（式（２）中において、
Ｒ
２
，Ｒ
３
：炭素数８以上２４以下の脂肪族１価アルコールから水酸基を除いた残基、又は炭素数８以上２４以下の脂肪族１価アルコール１モル当たり炭素数２以上３以下のアルキレンオキサイドを合計で１モル以上２０モル以下付加したものから水酸基を除いた残基。
Ｍ
３
：水素原子、アルカリ金属、アルカリ土類金属（１／２）、有機アミン塩、アンモニウム、又はホスホニウム。）
JPEG
30
105

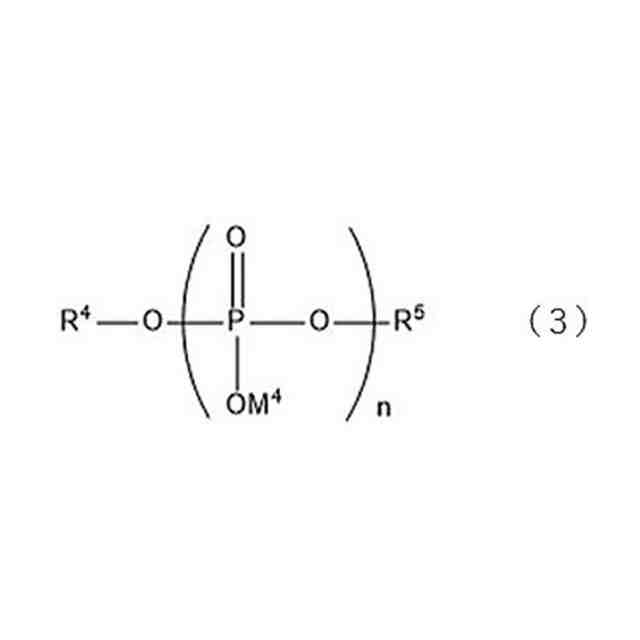

（式（３）中において、
Ｒ
４
，Ｒ
５
：炭素数８以上２４以下の脂肪族１価アルコールから水酸基を除いた残基、又は炭素数８以上２４以下の脂肪族１価アルコール１モル当たり炭素数２以上３以下のアルキレンオキサイドを合計で１モル以上２０モル以下付加したものから水酸基を除いた残基。
ｎ：２又は３の整数。
Ｍ
４
：水素原子、アルカリ金属、アルカリ土類金属（１／２）、有機アミン塩、アンモニウム、又はホスホニウム。ただし、分子中にＭ
４
が２以上ある場合は、それらは互いに同一であっても異なっていてもよい。）
続きを表示（約 740 文字）【請求項２】
前記リン化合物（Ｃ）がリン酸エステル（Ｃ１）である請求項１に記載の合成繊維用処理剤。
【請求項３】
前記平滑剤（Ａ）が多価アルコールと１価脂肪酸との完全エステル化合物（Ａ１）を含み、
前記多価アルコールと１価脂肪酸との完全エステル化合物（Ａ１）の分子量が７００以上である請求項１に記載の合成繊維用処理剤。
【請求項４】
前記平滑剤（Ａ）、前記ノニオン界面活性剤（Ｂ）、及び前記リン化合物（Ｃ）の含有割合の合計を１００質量％とすると、前記平滑剤（Ａ）を２０質量％以上７０質量％以下、前記ノニオン界面活性剤（Ｂ）を２０質量％以上７９．９９９質量％以下、及び前記リン化合物（Ｃ）を０．００１質量％以上１０質量％以下の割合で含有する請求項１に記載の合成繊維用処理剤。
【請求項５】
更に水を含有し、前記合成繊維用処理剤における水の含有割合が０．００１質量％以上１０質量％以下である請求項１に記載の合成繊維用処理剤。
【請求項６】
更に含窒素系酸化防止剤（Ｄ）を含有する請求項１に記載の合成繊維用処理剤。
【請求項７】
更に下記の高分子量化合物（Ｅ）を含有する請求項１に記載の合成繊維用処理剤。
高分子量化合物（Ｅ）：分子中にカルボニル基を含み、且つ質量平均分子量が４０００以上である化合物。
【請求項８】

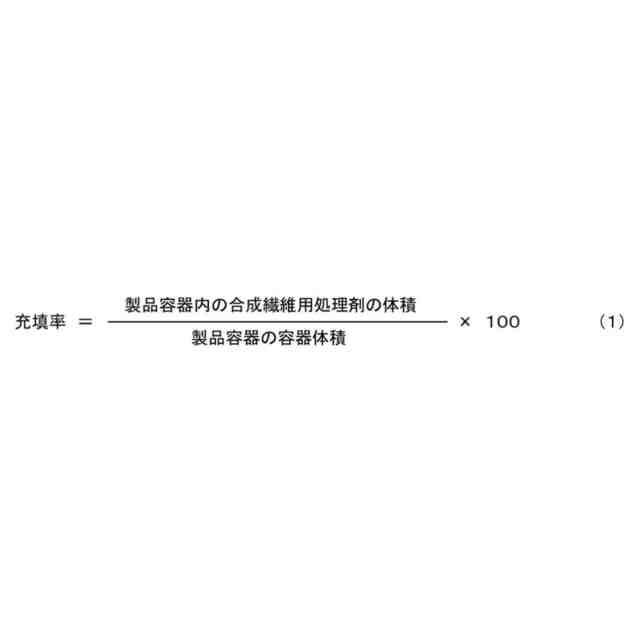

請求項１～７のいずれか一項に記載の合成繊維用処理剤を、容器の容積に対する充填率が８０％以上となるように容器に充填する方法。
【請求項９】
請求項１～７のいずれか一項に記載の合成繊維用処理剤の不揮発分が付着していることを特徴とする合成繊維。

発明の詳細な説明【技術分野】
【０００１】
本発明は、合成繊維用処理剤、それを容器に充填する方法、及び合成繊維用処理剤が付着している合成繊維に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば合成繊維の紡糸延伸工程、仕上げ工程等において、例えば繊維の摩擦低減、帯電防止性、集束性等の観点から、繊維の表面に合成繊維用処理剤を付着させる処理が行われることがある。
【０００３】
例えば、従来、特許文献１～６に開示の合成繊維用処理剤が知られている。特許文献１は、平滑剤に所定のリン酸化合物を配合して成る合成繊維用処理剤について開示する。
特許文献２は、平滑成分、所定の有機スルホン酸化合物、有機リン酸エステル化合物を含む合成繊維用処理剤について開示する。
【０００４】
特許文献３は、ポリエーテル系潤滑剤とフッ素含有架橋重合体、必要により界面活性剤、制電剤、及びｐＨ調整剤から選ばれる１種以上の成分を含有する仮撚加工用合成繊維用紡糸油剤について開示する。
【０００５】
特許文献４は、所定の潤滑剤の水性液であってそのｐＨを７～９に調整した水性液を合成繊維フィラメント糸条に対し潤滑剤が０．１～３重量％となるように且つ水分が潤滑剤の付着量の０．２～１０倍となるように付着させた後、水性液を付着させた合成繊維フィラメント糸条をコンタクトヒーター式仮撚加工に供する合成繊維フィラメント糸条方法について開示する。
【０００６】
特許文献５は、所定の重量平均分子量を有するポリオキシアルキレンアルキルエーテル成分、所定の重量平均分子量を有するポリオキシアルキレンポリエーテル成分を含有する合成繊維用処理剤について開示する。
【０００７】
特許文献６は、所定のポリオキシアルキレンアルキルエーテルを含む合成繊維用処理剤であって、前記処理剤の不揮発分の濃度が１０重量％である水溶液の２５℃における動粘度が２．０～３．０ｍｍ
２
／ｓである合成繊維用処理剤について開示する。
【先行技術文献】
【特許文献】
【０００８】
特許第５５００７４５号公報
特許第５７９３６０７号公報
特許第３７６２３３６号公報
特許第３６４９４２２号公報
国際公開第２０１９／１３８８６６号
特許第６６２５４４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ところが、従来の合成繊維用処理剤は、長期保管した後、合成繊維用処理剤の性能が低下するという問題があった。特に、合成繊維用処理剤が高温で長期保管された場合、合成繊維用処理剤の性能の低下が著しかった。
【課題を解決するための手段】
【００１０】
本発明者らは、前記の課題を解決するべく研究した結果、所定の平滑剤（Ａ）、ノニオン界面活性剤（Ｂ）、及びリン化合物（Ｃ）を含有する合成繊維用処理剤において、合成繊維用処理剤の１質量％水溶液のｐＨが６．０以上９．０以下の構成がまさしく好適であることを見出した。

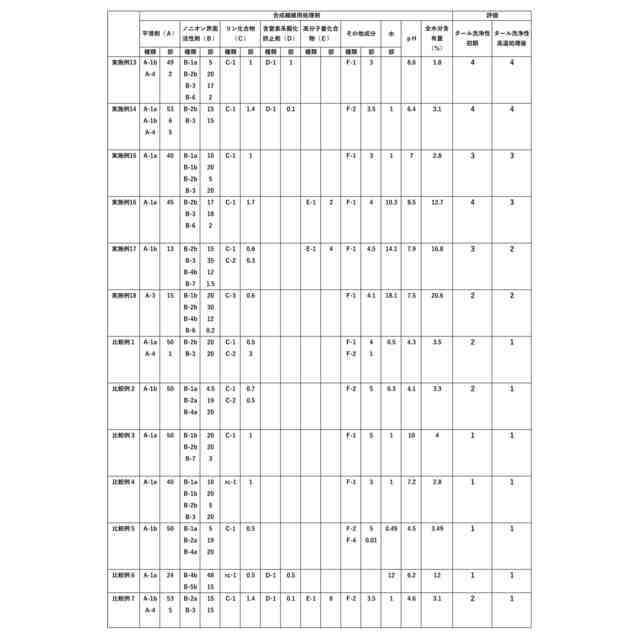

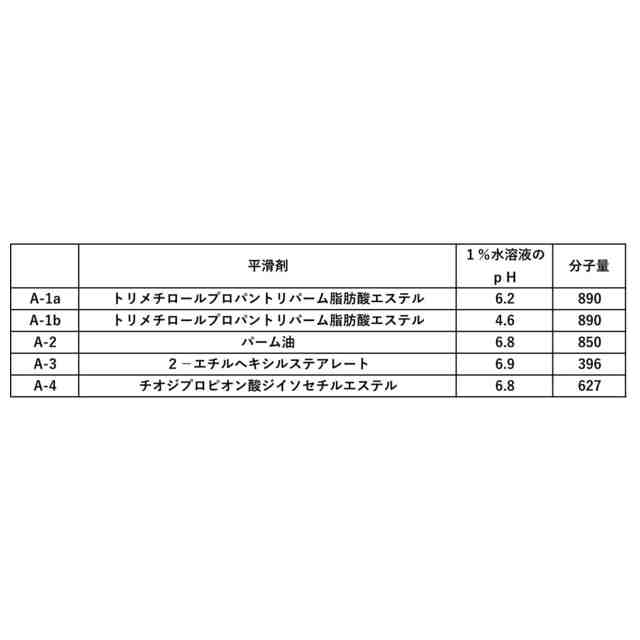

（【００１１】以降は省略されています）

関連特許
