公開番号2025158736
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061584
出願日2024-04-05
発明の名称洗濯機
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類D06F 39/02 20060101AFI20251009BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】一方のケースから他方のケースに向かって水が溢れることを抑制しつつ、幅方向の省スペース化を実現する洗濯機を提供する。
【解決手段】本開示に係る洗濯機は、洗濯槽と、洗濯槽に供給される液体処理剤を収容する第1ケースと、第1ケースと幅方向に並び、洗濯槽に供給される粉末処理剤を収容する第2ケースとを有する処理剤供給ケースと、第1ケースと第2ケースとに給水する第1給水流路と、第1ケースと洗濯槽とを連通させる第1供給流路と、第2ケースと洗濯槽とを連通させる第2供給流路と、第1ケースの第1壁部と第2ケースの第2壁部とに挟まれて配置され、洗濯槽に連通する連通孔と、を備え、第1ケースの第1壁部は、第2ケースの第2壁部よりも低い。
【選択図】図7
特許請求の範囲【請求項１】
洗濯槽と、
前記洗濯槽に供給される液体処理剤を収容する第１ケースと、前記第１ケースと幅方向に並び、前記洗濯槽に供給される粉末処理剤を収容する第２ケースとを有する処理剤供給ケースと、
前記第１ケースと前記第２ケースとに給水する第１給水流路と、
前記第１ケースと前記洗濯槽とを連通させる第１供給流路と、
前記第２ケースと前記洗濯槽とを連通させる第２供給流路と、
前記第１ケースの第１壁部と前記第２ケースの第２壁部とに挟まれて配置され、前記洗濯槽に連通する連通孔と、を備え、
前記第１ケースの前記第１壁部は、前記第２ケースの前記第２壁部よりも低い、洗濯機。
続きを表示（約 820 文字）【請求項２】
前記幅方向と交差する方向を前後方向として、
前記第１ケースは、前記第２ケースと前記幅方向に並ぶ第１部分と、前記第１部分から前記前後方向に延びて、前記第１部分よりも大きい幅を有する第２部分とを有し、
前記連通孔は、前記第１ケースの前記第１部分と前記第２ケースとの間に位置する、請求項１に記載の洗濯機。
【請求項３】
前記第１部分は、前記第２部分よりも前側に配置され、
前記第２部分の壁部は、上部から下方に凹んだ切欠きを有する、請求項２に記載の洗濯機。
【請求項４】
前記切欠きにおける前記第２部分の壁部は、前記第２ケースの前記第２壁部よりも低い、請求項３に記載の洗濯機。
【請求項５】
前記第２ケースの幅は、前記第１ケースの前記第１部分の幅よりも大きい、請求項３に記載の洗濯機。
【請求項６】
前記連通孔の幅は、前側に向かって大きくなる、請求項１に記載の洗濯機。
【請求項７】
上から見たときに、前記第２壁部の前側の端部は、前記第１壁部から離れる方向に向かって湾曲した形状を有する、請求項６に記載の洗濯機。
【請求項８】
前記幅方向と交差する方向を前後方向として、
前記処理剤供給ケースの前記幅方向の寸法は、前記前後方向の寸法よりも小さい、請求項１に記載の洗濯機。
【請求項９】
前記処理剤供給ケースは、前記第２ケースの後側において、第３ケースを有し、
前記第３ケースに給水する第２給水流路をさらに備える、請求項１に記載の洗濯機。
【請求項１０】
前記第１給水流路は、前記第１ケース及び前記第２ケースの上方に配置され、開口を有し、
前記開口は、前記連通孔の上方に位置する、請求項１に記載の洗濯機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、洗濯機に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、特許文献１には、洗濯槽と、洗濯槽に処理剤を供給する処理剤供給ユニットとを有する洗濯機が開示されている。処理剤供給ユニットは、それぞれ処理剤を収容する３つのケースを有する。
【０００３】
特許文献１に記載された洗濯機において、３つのケースは幅方向に並んで配置される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１５６０６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の洗濯機において、幅方向の省スペース化という点で未だ改善の余地がある。
【０００６】
したがって、本開示の目的は、上記課題を解決することにあり、一方のケースから他方のケースに向かって水が溢れることを抑制しつつ、幅方向の省スペース化を実現することにある。
【課題を解決するための手段】
【０００７】
本開示の一態様の洗濯機は、洗濯槽と、洗濯槽に供給される液体処理剤を収容する第１ケースと、第１ケースと幅方向に並び、洗濯槽に供給される粉末処理剤を収容する第２ケースとを有する処理剤供給ケースと、第１ケースと第２ケースとに給水する第１給水流路と、第１ケースと洗濯槽とを連通させる第１供給流路と、第２ケースと洗濯槽とを連通させる第２供給流路と、第１ケースの第１壁部と第２ケースの第２壁部とに挟まれて配置され、洗濯槽に連通する連通孔と、を備え、第１ケースの第１壁部は、第２ケースの第２壁部よりも低い。
【発明の効果】
【０００８】
本開示によれば、一方のケースから他方のケースに向かって水が溢れることを抑制しつつ、幅方向の省スペース化を実現した洗濯機を提供できる。
【図面の簡単な説明】
【０００９】

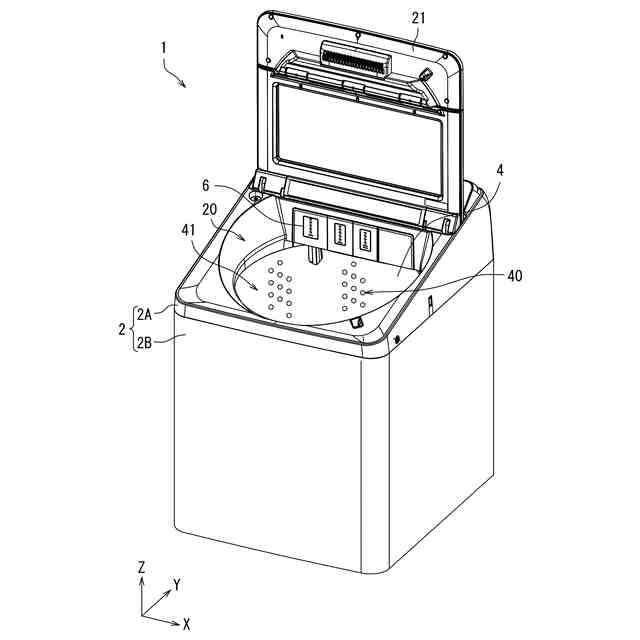

本開示に係る実施の形態１の洗濯機の斜視図
洗濯機の模式断面図

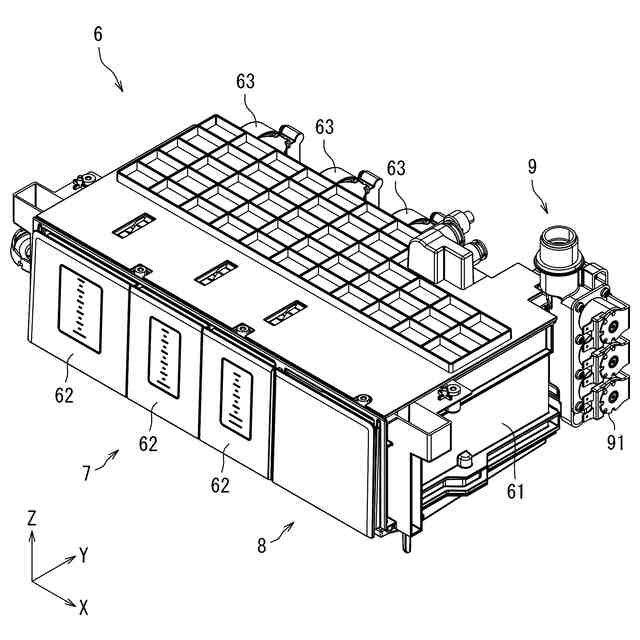

処理剤供給ユニットと給水装置の斜視図

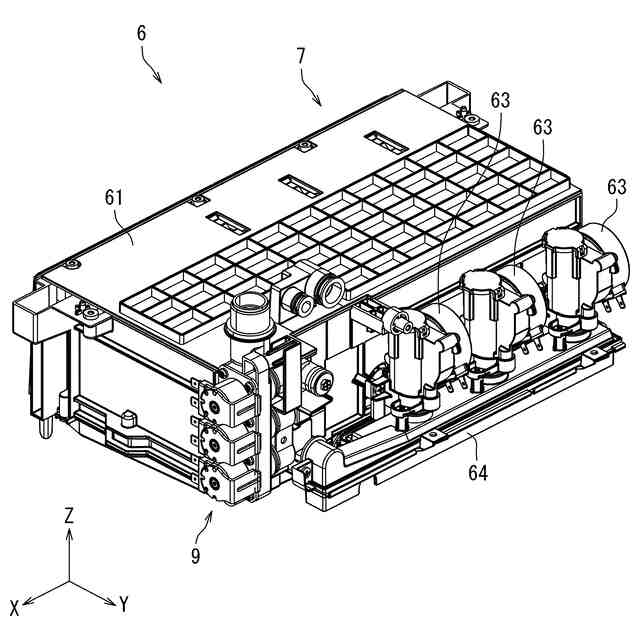

処理剤供給ユニットと給水装置の斜視図

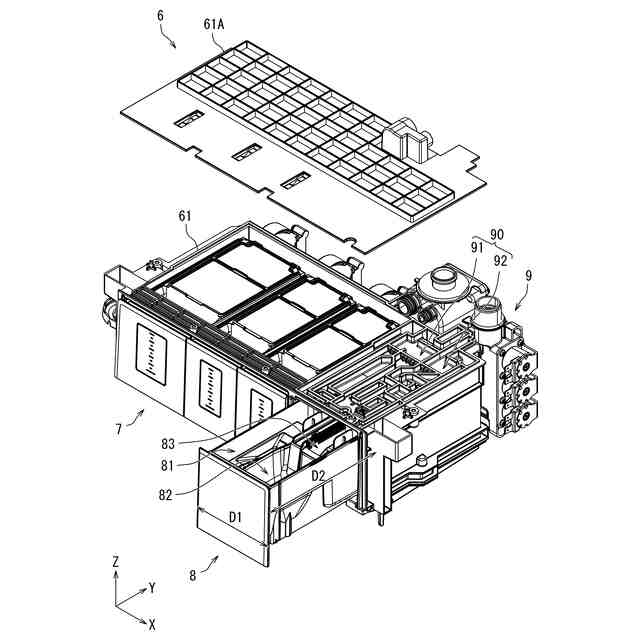

手動投入ケースを処理剤供給ユニットから引き出した斜視図
手動投入ケースの斜視図

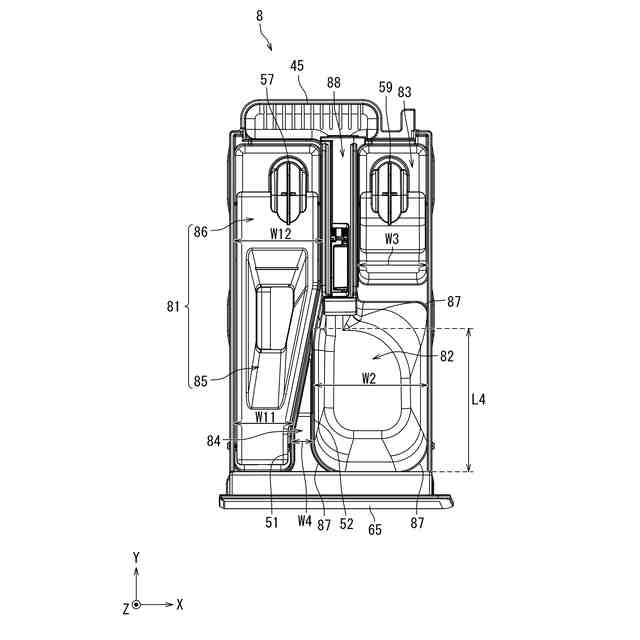

手動投入ケースの平面図

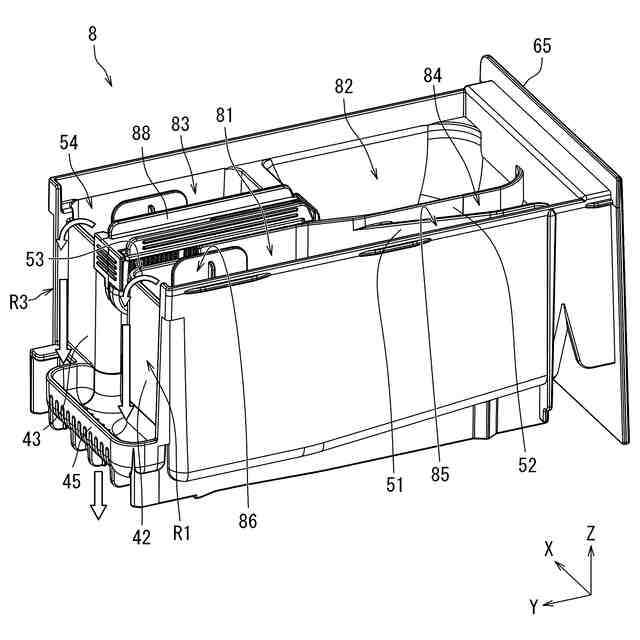

手動投入ケースの斜視図

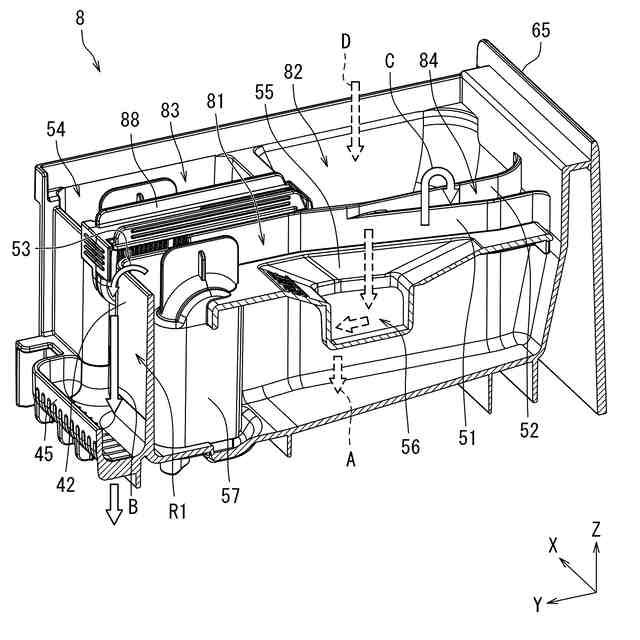

手動投入ケースの断面図
手動投入ケースの断面図
手動投入ケースの断面図
処理剤供給ユニットの断面図
処理剤供給ユニットの断面図
【発明を実施するための形態】
【００１０】
（実施の形態１）
本開示の実施の形態１に係る洗濯機について説明する。
（【００１１】以降は省略されています）
