公開番号2025154834
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058056
出願日2024-03-29
発明の名称洗濯機
出願人日立グローバルライフソリューションズ株式会社
代理人弁理士法人磯野国際特許商標事務所
主分類D06F 39/12 20060101AFI20251002BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】低コストで高強度な運搬し易い洗濯機を提供する。
【解決手段】洗濯機10は、洗濯物を収容した状態で回転駆動される内槽11と、内槽を収容する外槽12と、内槽11及び外槽を12収容する筐体13と、を備える。筐体13は、背面板14を有している。背面板14には、背面板14と一体で成型された取っ手15が設けられている。取っ手15は、取っ手15に挿入される手指の腹に対向する上面部と、手指の背に対向する下面部と、を有している。下面部は、筐体13の内部側に向けて膨らむように、曲面状に形成されている。
【選択図】図1
特許請求の範囲【請求項１】
洗濯物を収容した状態で回転駆動される内槽と、
前記内槽を収容する外槽と、
前記内槽及び前記外槽を収容する筐体と、を備え、
前記筐体は、背面板を有しており、
前記背面板には、前記背面板と一体で成型された取っ手が設けられている
ことを特徴とする洗濯機。
続きを表示（約 670 文字）【請求項２】
請求項１に記載の洗濯機において、
前記取っ手は、前記取っ手に挿入される手指の腹に対向する上面部と、前記手指の背に対向する下面部と、を有しており、
前記下面部は、前記筐体の内部側に向けて膨らむように、曲面状に形成されている
ことを特徴とする洗濯機。
【請求項３】
請求項２に記載の洗濯機において、
前記取っ手は、水平方向に対する前記上面部の傾き角度よりも水平方向に対する前記下面部の傾き角度の方が大きい
ことを特徴とする洗濯機。
【請求項４】
請求項２に記載の洗濯機において、
前記取っ手は、前記上面部と前記下面部とが交差する部分に円弧状に形成された先端角部を有し、
前記先端角部は、半径５ｍｍ以上の円弧形状を呈する
ことを特徴とする洗濯機。
【請求項５】
請求項２に記載の洗濯機において、
前記取っ手は、前記上面部の後端部に円弧状に形成された後端角部を有し、
前記後端角部は、半径３ｍｍ以上の円弧形状を呈する
ことを特徴とする洗濯機。
【請求項６】
請求項１に記載の洗濯機において、
前記取っ手は、前記背面板の左端付近と右端付近に設けられている
ことを特徴とする洗濯機。
【請求項７】
請求項１に記載の洗濯機において、
前記取っ手は、前記背面板の左端付近から右端付近に亘って１つ設けられている
ことを特徴とする洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、筐体の背面上部に取っ手を設けた洗濯機がある。この種の洗濯機は、背面板に設けた開口部に取っ手形状の樹脂部品を挿入する構成になっている。しかしながら、この構成の洗濯機は、取っ手形状の樹脂部品を用いるため、取っ手の強度が不足する、という課題がある。そこで、筐体の天面板と一体に取っ手を設けた洗濯機が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第４６１９３４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された従来技術は、筐体の天面板と一体に取っ手を設けているため、強度が低く変形の可能性があることや、持ち手部分が手に食い込んで運び難い、という課題がある。
【０００５】
本発明は、前記した課題を解決するためになされたものであり、低コストで高強度な運搬し易い洗濯機を提供することを主な目的とする。
【課題を解決するための手段】
【０００６】
前記目的を達成するため、本発明は、洗濯機であって、洗濯物を収容した状態で回転駆動される内槽と、前記内槽を収容する外槽と、前記内槽及び前記外槽を収容する筐体と、を備え、前記筐体は、背面板を有しており、前記背面板には、前記背面板と一体で成型された取っ手が設けられている構成とする。
その他の手段は、後記する。
【発明の効果】
【０００７】
本発明によれば、低コストで高強度な運搬し易い洗濯機を提供することができる。
【図面の簡単な説明】
【０００８】
実施形態に係る洗濯機の側断面図である。
背面板の背面図である。
背面板の斜視図である。
背面板の側断面図である。

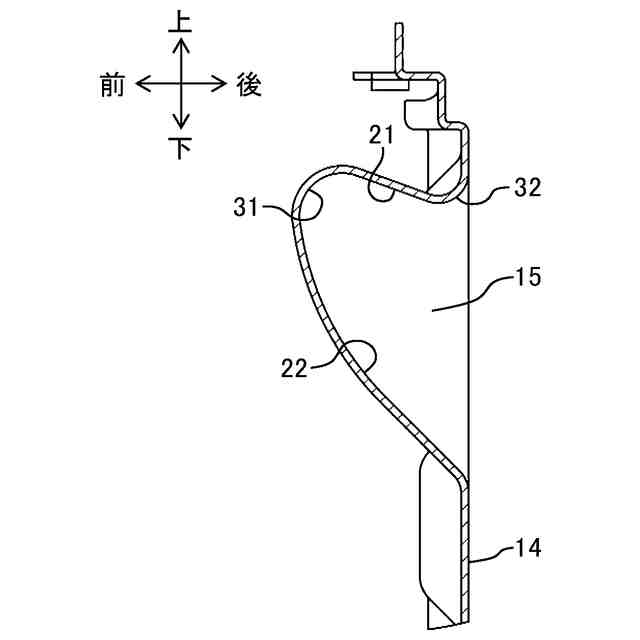

背面板に設けられた取っ手の拡大図である。

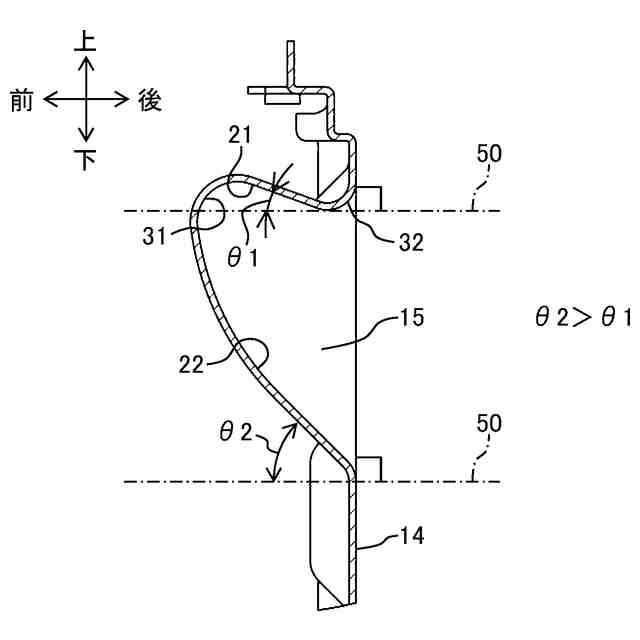

背面板に設けられた取っ手の説明図である。

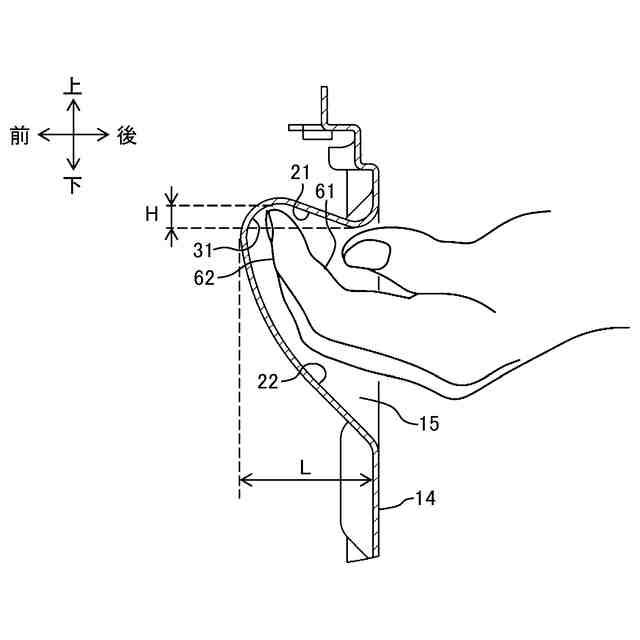

取っ手と運搬作業者の手指との位置関係の説明図である。

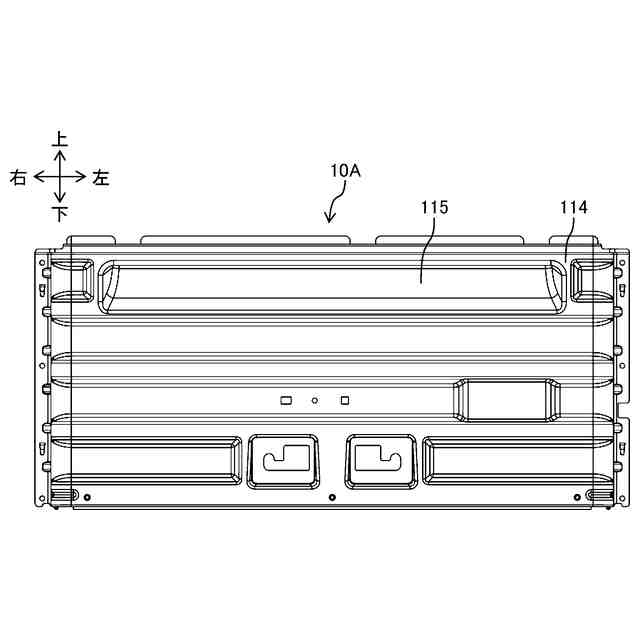

変形例の背面板の背面図である。
変形例の背面板の斜視図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本発明の実施の形態（以下、「本実施形態」と称する）について詳細に説明する。なお、各図は、本発明を十分に理解できる程度に、概略的に示しているに過ぎない。よって、本発明は、図示例のみに限定されるものではない。また、各図において、共通する構成要素や同様な構成要素については、同一の符号を付し、それらの重複する説明を省略する。
【００１０】
なお、特許文献１に開示された従来技術よりもさらに前の技術（すなわち、背面板に設けた開口部に取っ手形状の樹脂部品を挿入する構成の洗濯機）では、以下のような課題があった。本実施形態は、以下のような課題を解決する洗濯機を提供することも意図している。
（Ａ１）樹脂部品が挿入される開口部に対して、樹脂部品が適正な寸法に形成されていないと、振動が発生して、騒音（ビビり音）が鳴る、という課題。
（Ａ２）樹脂部品が洗剤の影響や洗濯機が屋外に設置された場合の紫外線等の影響で劣化することがある。樹脂部品が劣化した場合に、樹脂部品が割れてしまったり、樹脂部品が開口部から外れてしまったりすることがある、という課題。
（Ａ３）樹脂部品が劣化して、樹脂部品が割れてしまったり、樹脂部品が開口部から外れてしまったりした場合に、運搬作業者が把持する際の支障となる金属板の端面が開口部に剥き出しになってしまうことがある、という課題。
（Ａ４）取っ手形状の樹脂部品を用いるため、その分だけ洗濯機の製造コストが悪化してしまう、という課題。
（Ａ５）洗濯機の製造者は樹脂部品が挿入される開口部の寸法を管理しなければならないため、その分だけ洗濯機の製造コストが悪化してしまう、という課題。
（Ａ６）樹脂部品が挿入される開口部を筐体に設けるため、その分だけ強度が低下してしまう、という課題。
（【００１１】以降は省略されています）
