公開番号2024173735
公報種別公開特許公報(A)
公開日2024-12-12
出願番号2024082974
出願日2024-05-22
発明の名称核変換システム
出願人個人
代理人
主分類G21B 3/00 20060101AFI20241205BHJP(核物理;核工学)
要約【課題】ミュオンを用いて水素・重水素やホウ素・窒素・酸素・フッ素・ナトリウムなどの燃料原子核を核変換するシステムを検討する。ミュオン標的に炭素原子を用いた標的を用いると炭素原子が高エネルギーの陽子照射を経て高度に放射化される問題があり、ミュオン標的が放射化しにくくなる系を考案したい。またミュオンは高速のため標的の原料原子と反応しにくい可能性もあった。

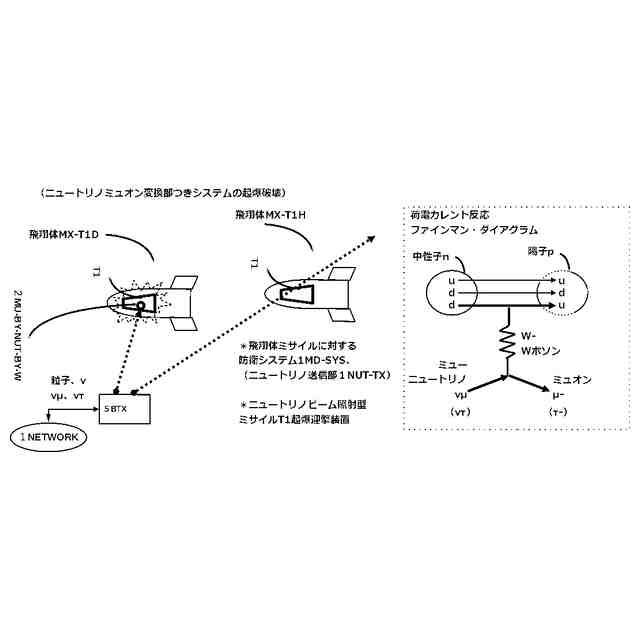

【解決手段】レプトンコライダ等装置や宇宙線により生成された粒子衝突により生成した高速なミュオン/宇宙ミュオンを電場・減速手段を用いて減速させ燃料原子に結合させるシステムを考案する。レーザー航跡場を用いた減速器と電場を形成する素子を用いた減速器を提案する。核変換炉の容器を提案する。ミュオン核融合炉を備えた潜水艦、航空機・宇宙船・宇宙構造物・宇宙探査ロボットを提案する。またT1を搭載した飛翔体や隕石の迎撃・発破システムも記載する。
【選択図】図47
特許請求の範囲【請求項１】

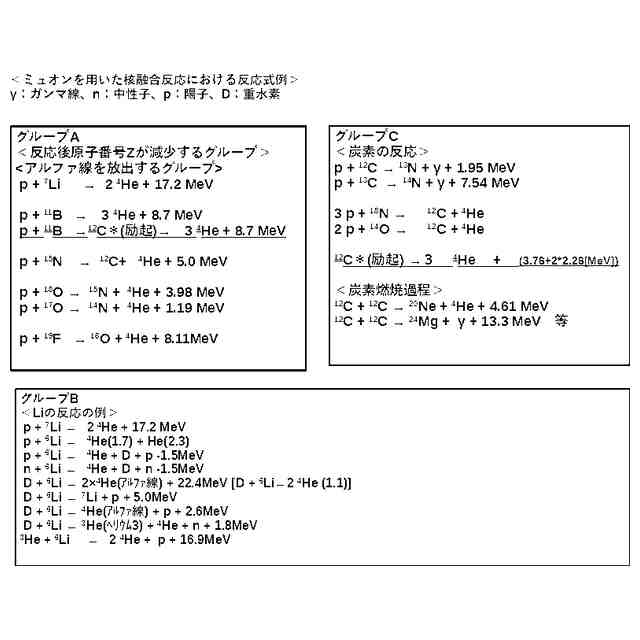

ミュオンを原料原子と結合させ、励起した原子核を得て、前記原料原子よりも有効核電荷又は原子番号の小さい原子に核変換する工程を有するミュオンを用いた核変換システム。
続きを表示（約 940 文字）【請求項２】
励起した炭素１２原子核をヘリウムに変換する工程を有する請求項１に記載のミュオンを用いた核変換システム。
【請求項３】
原料原子に炭素１２を用いる核変換システムであって、炭素１２を含む炭素材料の炭素１２原子核とミュオンを結合させ、励起した炭素１２原子核を生成する特徴を有する請求項２に記載のミュオンを用いた核変換システム。
【請求項４】
ホウ素・ホウ素１１と水素をミュオン核融合させたのちに、励起した炭素１２原子核を生成する特徴を有する請求項２に記載のミュオンを用いた核変換システム。
【請求項５】
請求項４に記載のミュオンを用いた核変換システムを用いるミュオン核融合システムであって、
核融合反応によって生成した原子・粒子の原子核の電荷が核融合燃料物質の原子・粒子の原子核の電荷より小さい特徴を持つ核融合反応系を用いる、ミュオン触媒核融合システムであって、

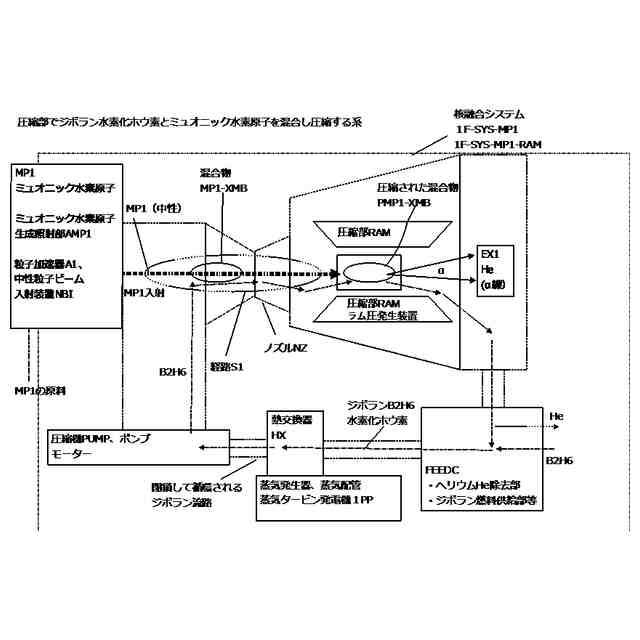

前記核融合燃料物質は固体ではない水素化ホウ素若しくは気体の水素化ホウ素を用いるミュオン触媒核融合システムであって、前記水素化ホウ素にミュオンを照射・投入する工程を有する、ミュオン触媒核融合システム。
【請求項６】
前記ミュオンを照射・投入された前記水素化ホウ素を圧縮する工程を有する請求項５に記載のミュオン触媒核融合システム。
【請求項７】
窒素・窒素１５と水素をミュオン核融合させたのちに、励起した原子核を生成しその後ヘリウムを生成させる特徴を有する請求項１に記載のミュオンを用いた核変換システム。
【請求項８】
窒素・窒素１５と水素を結合させたアザンにミュオンを照射・投入する工程を有する請求項７に記載のミュオンを用いた核変換システム。
【請求項９】
ミュオンを減速可能な加速器又はミュオン減速器を用いてミュオンを減速させたのち、前記ミュオンを、核変換を行う原料物質の原子に投入・結合させる工程を有するミュオンを用いた請求項１に記載の核変換システム。
【請求項１０】
請求項９に記載の核変換システムを有する輸送機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
＜国際特許分類＞
Ｇ２１Ｂ
Ｇ２１Ｂ３／００Ａ
Ｇ２１Ｃ
Ｇ２１Ｃ１９／０００３４
Ｇ２１Ｃ１９／００
Ｇ２１Ｇ
Ｇ２１Ｈ
Ｇ２１Ｊ１／００
Ｇ２１Ｊ３／００
Ｇ２１Ｋ
Ｂ６３Ｇ８／００
Ｂ６３Ｇ８／２８
Ｂ６３Ｇ８／３０
Ｂ６３Ｇ８／３２
Ｂ６３Ｇ８／３８
Ｂ６３Ｃ１１／４８
Ｂ６３Ｃ７／２６
Ｂ６３Ｇ８／３４
Ｂ６３Ｃ１１／００
Ｆ４２Ｃ
Ｆ４２Ｄ
Ｆ４２Ｄ１／０４
Ｆ４２Ｄ１／２２
Ｄ０７Ｂ
Ｂ２３Ｋ
Ｂ２４Ｃ
Ｂ６４Ｇ
Ｂ６４Ｇ１／６８
Ｂ６４Ｕ
Ｆ４１Ｂ６／００
Ｆ４１Ｈ３／００
Ｆ４１Ｈ１３／００
Ｆ４１Ｈ１１／０２
Ｆ０２Ｋ７／１４
Ｆ０４Ｃ
Ｈ０１Ｂ
Ｈ０１Ｇ
Ｈ０５Ｈ
＜技術分野＞
本発明は、原子力に関連する考案・発明である。本発明はミューオン触媒核融合システムに関するものである。（アイデアによる出願であって、実証が必要である）
続きを表示（約 1,600 文字）【背景技術】
【０００２】
非特許文献１のようにミューオン触媒核融合方式（ミュオン触媒核融合）が公知である。
【０００３】
重水素Ｄや三重水素Ｔを含む水素分子を液体とし、そこへミューオン（ミュオン）を投入しミュオンが核融合の触媒のようにふるまい核融合反応をさせる。しかし水素分子では核融合後の原子核の電荷が水素原子の＋１からヘリウム原子の＋２に増え、＋２の電荷をもつ核・へリウム核・アルファ粒子核によりミューオンがクーロン力的に捕捉・トラップされて前記ミュオン触媒核融合が停止する（反応しにくくさせる）課題があった。
【０００４】
非特許文献２によれば、陽子とホウ素を用いる熱核融合方式が公知である。熱核融合炉ではＤ－Ｔ、Ｄ－Ｄ反応で核融合炉を放射化させうる高エネルギーの中性子線が問題になっており、その解決の例として中性子を放出しない、しにくい、陽子とホウ素を用いる系（Ｐ－１１Ｂ系、陽子ホウ素系）が検討されている。前記Ｐ－１１Ｂ系を熱核融合炉で行う場合、熱核融合を起こさせる温度がＤ－Ｔ系より１０倍高温にする必要がある課題があった。
【先行技術文献】
【特許文献】
【０００５】
高エネルギー加速器研究機構ＫＥＫ、ミュオン触媒核融合［インターネット、ＷＥＢページ、ＵＲＬ：ｈｔｔｐｓ：／／ｗｗｗ２．ｋｅｋ．ｊｐ／ｉｍｓｓ／ｍｓｌ／ｍｕｏｎ－ｔｏｕｒ／ｆｕｓｉｏｎ．ｈｔｍｌｌ、令和５年９月１８日閲覧］
【非特許文献】
【０００６】
核融合科学研究所ＮＩＦＳ、先進的核融合燃料を使った核融合反応の実証－中性子を生成しない軽水素ホウ素反応を利用したクリーンな核融合炉への第一歩－［インターネットＷＥＢページ、ＵＲＬ：ｈｔｔｐｓ：／／ｗｗｗ．ｎｉｆｓ．ａｃ．ｊｐ／ｎｅｗｓ／ｒｅｓｅａｒｃｈｅｓ／２３０３０９－０１．ｈｔｍｌ、令和５年９月１８日閲覧］
【発明の概要】
【発明が解決しようとする課題】
【０００７】
解決しようとする問題点は、水素原子・水素分子を用いるミューオン触媒核融合の系において、ミューオンがクーロン力的に捕捉・トラップされて前記ミューオン触媒核融合が停止する（反応しにくくさせる）問題である。また、ミューオン核融合において重水素Ｄや三重水素Ｔ等を用いる系では核融合炉や核融合システムの部材を放射化する虞のある中性子が発生するが、中性子の発生しない系があってもよいかもしれない。
【課題を解決するための手段】
【０００８】

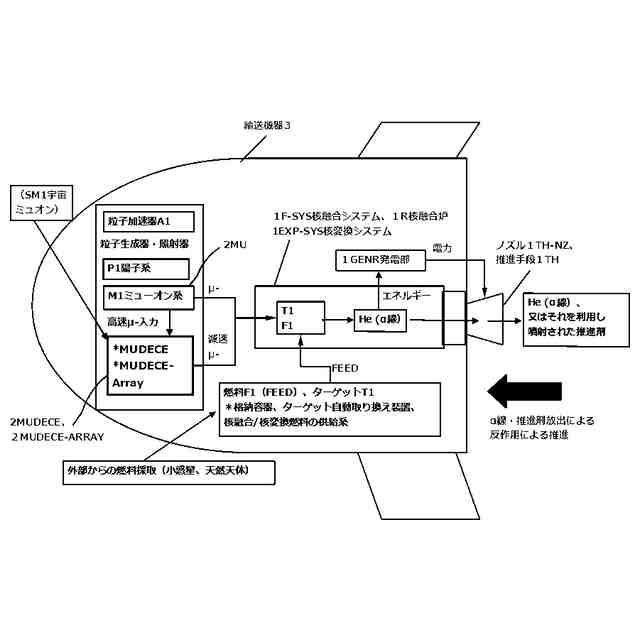

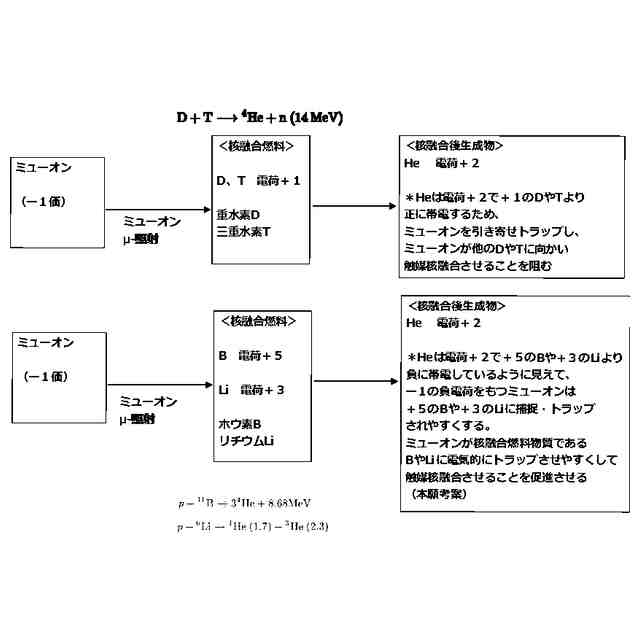

ミューオン触媒核融合において核融合前の燃料物質である水素原子にミューオンを近づけて核融合させたいが、核融合後の原子核のヘリウム原子核は核融合前の水素原子核よりも電荷が増えてミューオンを捕捉しやすくなる。そこで本発明ではその電荷の変化を逆にする系として、陽子とホウ素を用いる系を実施例１として図１に開示する。またそれを搭載した宇宙船３・輸送機器３の想定例を図５に記載する。
【０００９】
図５の意図として恒星間惑星間を航行する宇宙船や宇宙探査ロボット３は太陽光・恒星の光の届かない、惑星間・恒星間においても宇宙船に搭載された燃料を用いて発電や推進する事が求められうる。その動力源として、宇宙の真空環境を用い、粒子加速器を稼働させミューオンや陽子を生成させ核融合炉・核融合推進器を構成出来ればと考えた背景がある。
【００１０】

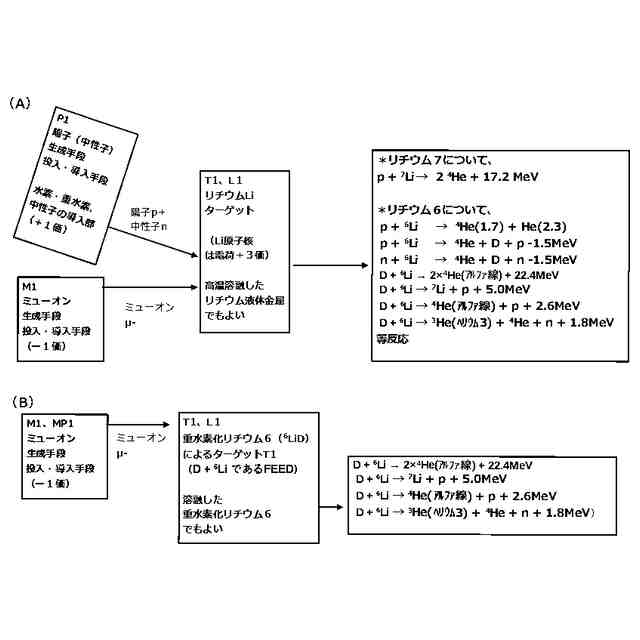

また中性子が出る可能性はあるものの、本発明の別の視点での実施例（実施例２）として、陽子ホウ素を用いる系に限定しない例として、陽子とリチウムを用いる系等も開示する。リチウムの系を開示する意図としては、リチウムは融点がホウ素より低く、加熱して液体リチウムにしやすい。他方ホウ素を用いる系はホウ素の融点として摂氏２０００度超える高温に加熱する必要がある。
（【００１１】以降は省略されています）
