公開番号2024173544
公報種別公開特許公報(A)
公開日2024-12-12
出願番号2023100343
出願日2023-06-01
発明の名称本縫いミシンの下糸供給方法と下糸、下糸ケース、内釜の構造
出願人個人
代理人
主分類D05B 57/26 20060101AFI20241205BHJP(縫製;刺しゅう;タフティング)
要約【課題】刺繍業界では、上糸と下糸の糸張力を安定させる事で刺繍の質を高め今以上に高品質な製品を作ることができる課題。
縫製業界の分野に於いても上糸と下糸の糸張力が安定する事で製品の質の向上と生産向上に大いに役立つ課題。
今後レース業界等でも小ロットで多品質の生産が可能になり更に高速化も進める事ができる課題。
【解決手段】円筒状に巻いた下糸と下糸の中心部から引出し可能にした下糸ケース及び下糸ケースの飛び出しを防止する内釜の構想により巻き量に関係なく板バネの糸張力調整のみで安定した縫い形成ができる手段
【選択図】図5
特許請求の範囲【請求項１】
外釜に摺動可能に設けられた内釜のボビンケースを支える突起を無くし、これに代わるボビンケースの支えを内釜の外面に設けるとともにボビンケースに在る中心部の筒状の柱を無くし、このボビンケース（詳細説明では下糸ケースと表示）に筒状で中心部から糸端を引き出せる形態の下糸を収める事で下糸の引き出し力を安定させることを特徴とする本縫いミシンの釜と下糸の装置と下糸の供給方法
続きを表示（約 300 文字）【請求項２】
糸のみで円筒形に形作り外周の糸端は固定して外周から糸が解れることを防ぎ、内周側（中心部）から糸端を引き出すことを可能にしたことを特徴とする下糸
【請求項３】
下糸ケースの端壁の内面には周壁側に設けた糸道孔から端壁の内面中心に向け扇形の浅い溝を設け下糸の中心部から引き出された糸が糸道孔に導かれるなかで糸に負荷がかからない様な構造を特徴とした下糸ケース
【請求項４】
内釜には下糸ケースのラッチＬ形部が入り込める溝があり、この溝には内釜の鍔面に溝蓋を付けてここに入り込んだラッチＬ形部により内釜に収納された下糸ケースの飛び出しを防止する構造を特徴とした内釜

発明の詳細な説明【技術分野】
【０００１】
この発明は、本縫いミシンに於ける釜組から繰り出される下糸の使用量に関係なく安定した糸張力で繰り出し可能にした下糸と外釜と中釜及び下糸を収納する下糸ケースを含む下糸供給の方法と装置に関するものである。
続きを表示（約 5,300 文字）【背景技術】
【０００２】
従来の本縫いミシンは、上糸の糸道及びテンション等の改良及び開発が行われて一部のミシンに導入されたものも有るが下糸の供給に関しては従来の糸の供給方法に大きな変化はなくボビンに巻かれた糸が消費されて下糸の量が少なくなる毎に下糸張力が変化して上糸の張力に対し下糸の張力が強くなり縫い目に変化が起こる。
これにより上下糸の張力バランスが崩れて縫製品の出来上がりに大きく影響する事になる。
下糸の供給に付いても出願された物はあるが実用的なものが考えられていない。（特許文献１参照）
【先行技術文献】
【特許文献】
【０００３】
特開昭５８－２１６０８９
特開平１０－２０１９７８
特開２０００－２１０４９０（Ｐ２０００－２１０４９０Ａ）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これは次のような欠点があった
従来のミシンは、高速化を求めるなかで上糸と下糸の張力バランスが非常に重要になる縫製中に上糸が安定的に供給されても下糸の供給が糸の減少量で張力に変化が起こり縫いの進行につれて釜から下糸が引き出される抵抗が大きくなり生地の裏では上糸に対し下糸が強くなるため上糸が生地裏に多く引き込まれる現象が起こり縫い上がりに変化が出て製品に影響が出る。
現状では上糸の糸道及び上糸張力装置等の改良開発は進んでおり実際に一部がミシンに導入されているものもあるが下糸供給方法に於いては従来のものに殆んど変化は無くボビンに巻かれた糸の使用量の減少で下糸の張力が強くなり上糸の張力に対し下糸の張力が変化するためバランスが崩れ縫いの安定を確保できない。
この問題点はボビン３に下糸２が巻かれこの糸端８は巻き糸の外周から引き出されてボビンケース７に収納されて糸端８をボビンケース７外周の案内溝９に導かれて糸道孔１０を通りボビンケース糸道１５を通過して内釜５に収納される。
この糸端８は生地１１に縫い針１２の針孔１３に導通した上糸６を外釜４の剣先１４が捕捉して内釜５の外周に案内され外釜４の内周をすり抜けることで下糸２と上糸６が絡み合い縫いが形成できるこの縫い形成する際に上糸６を生地１１の面まで天秤（図示していない）で引き上げる時に下糸２の使用量３３と縫い針１２の移動に使用する縫い幅１６の下糸２の使用量３４との双方が下糸の必要量となる。
この必要となる下糸２がボビンケース７の糸道孔１０に導きかれる時にボビン３の巻き糸の外周から繰り出す為に縫い目毎にボビン３を回転させて下糸２を繰り出し下糸２の巻き量が変わることにより下糸２の繰り出し力が変化し上糸６と下糸２の糸張力のバランスが崩れて縫い上がりに大きな変化をもたらす。
尚縫い目毎にボビン３を回転させるため上糸６と下糸２との張力差によりボビン３が空転しボビンケースの中で糸を弛ませることが時々起こる此れにより下糸２が生地下で弛みが出て最悪の場合は生地上まで下糸２を引き出す事もある。
この様な問題を解決するために提案する。
尚下糸の供給を安定させる方法でいくつかの特許等の出願が有りますがこれらは実用化に不向きで取り扱いが難しいと思われる。
今回の本発明は以上の様な欠点をなくすために提案するものである。
【課題を解決するための手段】
【０００５】
下糸は、ボビン３を無くし糸を筒状の特定幅に巻いて中心部から糸端２３を引き出すことができる下糸２０を作りこれを使用する。
これを円筒形の一部を切欠いた周壁２１と軸方向の一端を塞ぐ端壁２２とからなり周壁２１には下糸２０の糸端２３を導く案内溝２４と糸道孔２５が設けられこの糸道孔２５を塞ぐように周壁２１に沿って取り付けられた下糸２０の糸張力を調整できる板バネ２６とこの板バネ２６を固定するネジ３２と板バネ２６の押し力が調整できるネジ３３が設けられ板バネ２６の先端部には糸端２３が案内されて糸が板バネから外れないように爪Ａ３５と爪Ｂ３６を設ける。
尚端壁２２の内面には周壁２１側に設けた糸道孔２５から端壁２２の内面中心に向け扇形の浅い溝３７を設け端壁２２の外側には水平方向に設置されたラッチ３８がありこのラッチ３８の一片をＬ形３９にしてありラッチには押しバネ４０が付設され一方向に押圧され周壁２１の外周からＬ形３９突出するよう設置されこのラッチ３８を押しバネ４０の押圧に反動させる動作片４１を組み込み常にはラッチ３８と動作片４１は押バネ４０の押し力により重なり合う状態で待機した下糸ケース２７に収納される。
下糸ケース２７は、円筒形の周壁２８と軸方向の一端を塞ぎ一部を開放した端壁２９と周壁２８の内周側には下糸ケース２７の切り欠き部４７に合わせた突起４８を設け周壁２８の外周側には凸形レール３０を周長の３／４ほどの長さで設けて開放側の周壁には周長の２／３ほどの長さで変形した鍔３１を設けこの鍔３１の上方正面側には内釜４２の回転を止める為の釜支え３４の凸部４３と噛み合わせ上糸６が通り抜けできる幅の溝４４を設ける更にこの溝４４より正面から見て時計の３時方向には下糸ケース２７のラッチ３８のＬ形部３９が入り込める溝４５を設けこの溝４５には鍔３１の面に溝蓋４６を付けここに入り込んだラッチ３８のＬ形部３９により内釜４２に収納された下糸ケース２７の飛び出しを防止する。
尚この内釜４２の外郭には摺動可能に設けられた外釜４がありこの外釜４の内周に凹形の溝１９が内周長の２／５ほどありこれに内釜４２の外周側の凸形レール３０を勘合させて外釜４の外周側に内釜４が飛び出さない様にレール蓋４６を配置する更に外釜４の外周には縫針１２の先端の針孔１３に導通した上糸６を捕捉する剣先１４が有りこの捕捉した上糸６を前糸４７と後糸４８に分けて内釜４２をくぐらせる糸分け部４９と上糸６を下糸ケース２７の正面を通過させる外ヒレ５０を有した構成で成り立つ釜構造に収納する。
本発明は、以上の構成よりなる下糸の中心部から引き出される事で抵抗無く糸が解かれ糸量に影響されることなくどの状況下に於いても一定のテンションで作業が進められる釜組及び下糸ケースに関する下糸供給の方法と装置である。
【発明の効果】
【０００６】
ボビンを無くし円筒状に巻いた下糸を内径側から引き出す事で糸の巻き量に関係なく板バネのテンション調整のみの抵抗で引き出す事が出来る為安定した縫い形成ができる効果がある。
内釜及びボビンケース（変更後は下糸ケース）の一部を変更する事で、釜関係及び下糸ケース等の取り扱いに関しても現在の使い勝手と変わり無く使用でき現在使用しているボビン交換装置等の周辺機器を変更する事無く使用できる効果がある。
ボビンが無くなりボビンの体積分の下糸が増える事で１個の下糸の稼働時間を増やす事ができ更に下糸の量が増えても糸の張力は使い始めから終わりまで変化無く使用できる効果がある。
尚垂直釜の２倍釜及び３倍釜等についてもより大きな効果が出る
更に水平釜に対しても同じ効果を得ることができる。
【図面の簡単な説明】
【０００７】
現行の内釜とボビン及び下糸とボビンケースを組み合わせた説明図

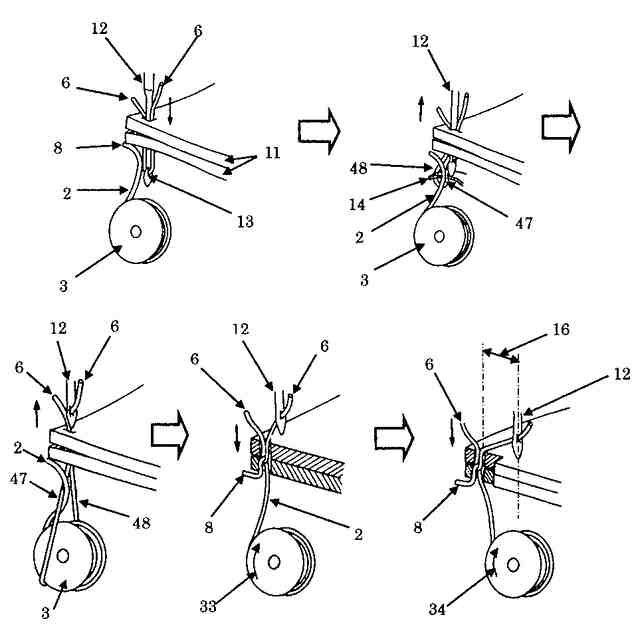

現行の縫い説明とボビンの動作説明図

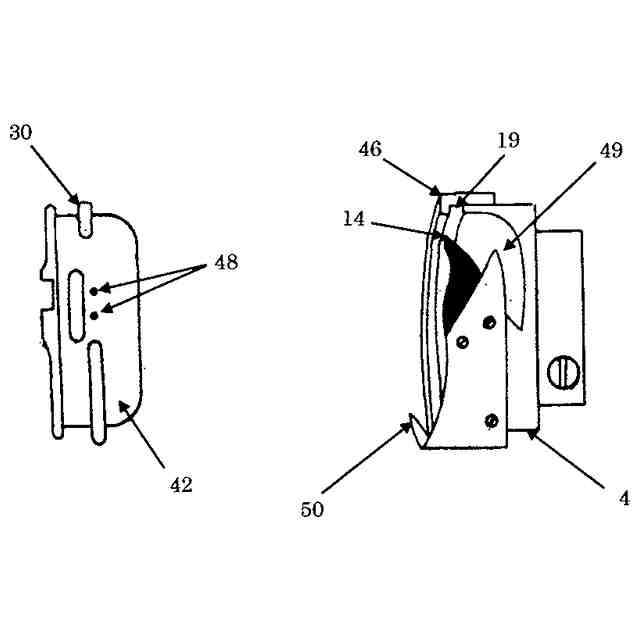

提案（特許）の内釜と外釜の組み合わせを現した説明図
提案（特許）の釜の全体を組み合わせた説明図

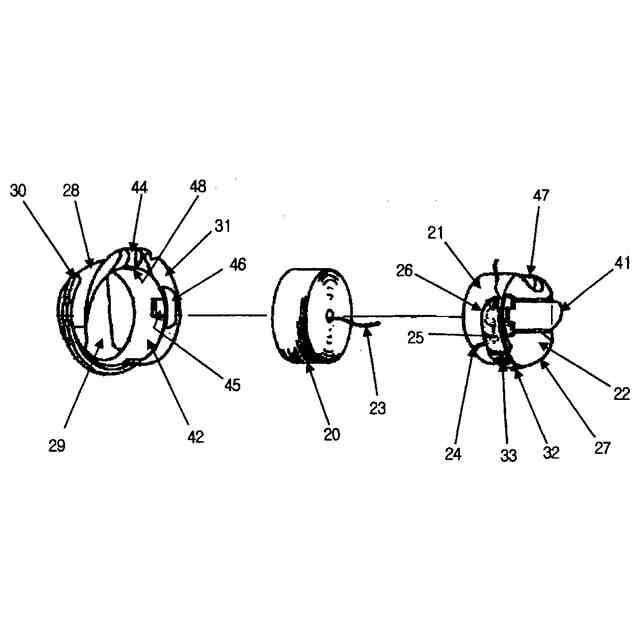

提案（特許）の内釜と下糸と下糸ケースを組み合わせた説明図（第１図との比較図）
提案（特許）の下糸ケース詳細図
ラッチ詳細図
作動片詳細図
【発明を実施するための形態】
【０００８】
以下、本発明を実施するための形態について説明する。
下糸は、筒状で特定幅に巻き外周部の糸端が解れない様に固定し中心部から糸端２３を引き出すことができる下糸２０を作りこれを使用する。
下糸ケース２７は、円筒形の一部を切欠いた周壁２１と軸方向の一端を塞ぐ端壁２２とからなり周壁２１には下糸２０の糸端２３導く案内溝２４と糸道孔２５が設けられこの糸道孔２５を塞ぐように周壁２１に沿って取り付けられた下糸２０の糸張力が調整できる板バネ２６とこの板バネ２６を固定するネジ３２と板バネ２６の押し力が調整できるネジ３３が設けられ板バネ２６の先端部には糸端２３が案内されて糸が板バネから外れないように爪Ａ３５と爪Ｂ３６を設ける。
端壁２２の内面には周壁２１側に設けた糸道孔２５から端壁２２の内面中心に向け扇形の浅い溝３７を設け端壁２２の外側には水平方向に設置されたラッチ３８がありこのラッチ３８の一片をＬ形３９にしてありラッチには押しバネ４０が付設され一方向に押圧され周壁２１の外周からＬ形３９突出するよう設置されている。
ラッチ３８は押しバネ４０の押圧に反動させる動作片４１を組み込み常にはラッチ３８と動作片４１は押バネ４０の押し力により重なり合う状態で端壁２２の外側に収納する。
内釜４２は、円筒形の周壁２８と軸方向の一端を塞ぎ一部を開放した端壁２９で構成されている周壁２８の内周側には下糸ケース２７の切り欠き部４７の幅に合わせた二つの突起４８を設け外周側には凸形レール３０を周長の３／４ほどの長さで設け開放側の周壁には周長の２／３ほどの長さで変形した鍔３１を設けこの鍔３１の上方正面側には内釜４２の回転を止める為の釜支え３４の凸部４３と噛み合わせ上糸６が通り抜けできる幅の溝４４を設ける溝４４の正面から見て時計の３時方向には下糸ケース２７のラッチ３８のＬ形部３９が入り込める溝４５を設けこの溝４５には鍔３１の面に溝蓋４６を付けここに入り込んだラッチ３８のＬ形部３９により内釜４２に収納された下糸ケース２７の飛び出しを防止する構造を有する。
内釜４２の外郭には摺動可能に設けられた外釜４がありこの外釜４は内周に凹形の溝１９が内周長の２／５ほどありこれに内釜４２の外周側の凸形レール３０を勘合させて外釜４の外周側に内釜４が飛び出さない様にレール蓋４６を配置する更に外釜４の外周には縫針１２の先端の針孔１３に導通した上糸６を捕捉する剣先１４が有りこの捕捉した上糸６を前糸４７と後糸４８を分けて内釜５をくぐらせる糸分け部４９と上糸６を下糸ケース２７正面に通過させる外ヒレを有した構成で成り立つ釜である。
本発明は、以上のような形態である。
この発明を使用する目的は、下糸２０は巻き糸の中心部から引き出されることで糸張力調整の板バネ２６の調整力で下糸が一定の抵抗で引き出され糸量に影響されることなくどの縫い状況に於いても一定のテンションで縫いが進められ安定した縫製作業を行う事が出来る事である。
【符号の説明】
【０００９】
１・・・釜組４・・・外釜（共用部）
５・・・内釜（現行品）２０・・下糸
２６・・板バネ２７・・下糸ケース
２８・・周壁２９・・端壁
３７・・浅い溝３８・・ラッチ
４１・・動作片４２・・内釜（新規品）
４６・・溝蓋
【産業上の利用可能性】
【００１０】
刺繍レース機を使用している業界は、上糸と下糸のバランスをとることが非常に難しく昔からのシャトル釜のレース機械が主流である。
シャトル釜とは、垂直釜とか水平釜とは異なり下糸の繰り出し方が異なり糸のテンションが一定に繰り出される構造になっており今回の特許出願の機構を利用して刺繍機械に導入すれば高額なレース機で大きな施設を整えなくても安価な刺繍機で小ロット生産でき、高速化を求める施設ができる
今後レース業界も小ロットで多品質の生産が可能になり更に高速化も進め
る事ができる。
刺繍業界では、刺繍の質を高め今以上に高品質な製品を作ることができる
縫製ミシンの分野に於いても上糸と下糸のバランスが安定する事で縫い目が安定し製品の質の向上と生産向上に大いに役立つものです
縫製業界でも、縫いに於ける上糸と下糸のバランスには苦慮しており下糸の張力変化には対応しきれていないこの釜方式を使用すればより良い縫製品を作ることができる。
