公開番号2025007058
公報種別公開特許公報(A)
公開日2025-01-17
出願番号2023108214
出願日2023-06-30
発明の名称刺繍枠設定システム
出願人株式会社ハッピージャパン
代理人個人,個人,個人,個人,個人
主分類D05C 1/02 20060101AFI20250109BHJP(縫製;刺しゅう;タフティング)
要約【課題】刺繍機に刺繍枠を簡単に登録または設定できるようにした刺繍枠設定システムを提供すること。
【解決手段】刺繍枠Fsによって保持された布帛の刺繍枠の内側を縫製する刺繍機に、刺繍枠の形状、寸法を設定する刺繍枠設定システム10が、刺繍枠を撮像する撮像装置18と、撮像装置が撮像した刺繍枠の画像データを撮像装置から受け取り、該画像データ中の該刺繍枠に相当する部分を抽出する刺繍枠抽出部14と、刺繍枠抽出部が抽出した刺繍枠に相当する部分の画像データに基づき、刺繍枠の内縁部が包囲する領域を刺繍範囲として算出する刺繍範囲算出部12と、刺繍機の制御装置100と無線通信して、該制御装置に刺繍範囲を送信する通信部16とを具備する。
【選択図】図1
特許請求の範囲【請求項１】
刺繍枠によって保持された布帛の前記刺繍枠の内側を縫製する刺繍機に、前記刺繍枠の形状、寸法を設定する刺繍枠設定システムにおいて、
前記刺繍枠を撮像する撮像装置と、
前記撮像装置が撮像した刺繍枠の画像データを前記撮像装置から受け取り、該画像データ中の該刺繍枠に相当する部分を抽出する刺繍枠抽出部と、
前記刺繍枠抽出部が抽出した刺繍枠に相当する部分の前記画像データに基づき、刺繍枠の内縁部が包囲する領域を刺繍範囲として算出する刺繍範囲算出部と、
前記刺繍機の制御装置と無線通信して、該制御装置に前記刺繍範囲を送信する通信部とを具備する刺繍枠設定システム。
続きを表示（約 370 文字）【請求項２】
前記刺繍範囲算出部は、刺繍枠の内縁が包囲する領域の中心を算出し、該中心を極とする所定の偏角毎に、該中心から前記内縁までの距離を算出する請求項１に記載の刺繍枠設定システム。
【請求項３】
前記刺繍範囲は、テキストデータの形式で前記刺繍機の制御装置に出力される請求項２に記載の刺繍枠設定システム。
【請求項４】
前記刺繍範囲算出部は、前記撮像装置が撮像する刺繍枠の寸法を測定する測定装置を含む請求項１に記載の刺繍枠設定システム。
【請求項５】
前記刺繍枠設定システムは、オペレーターが手で保持して操作可能なハンドヘルドデバイスである請求項４に記載の刺繍枠設定システム。
【請求項６】
前記ハンドヘルドデバイスはスマートフォンである請求項５に記載の刺繍枠設定システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、刺繍機に使用する刺繍枠を登録または設定する刺繍枠設定システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
刺繍機では、刺繍枠を用いて利用して刺繍作業を行うことが多いが、そうした刺繍作業中に針が刺繍機に接触または穿刺して、針を破損してしまう可能性がる。そのため、刺繍枠を用いる場合、刺繍可能な範囲または領域である刺繍範囲を刺繍機に予め登録または設定している。例えば、特許文献１には、刺繍枠の種類と、縫製可能領域の相対位置とを対応付けて縫製可能領域テーブルとして予め記憶している縫製システムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０１０６２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
刺繍枠は、縫製すべき製品に応じて様々な形状のものが用いられる。特許文献１の縫製システムでは、縫製可能領域テーブルに記憶されていない形状の刺繍枠は、使用することができない問題がある。当該刺繍枠に適した縫製可能領域を登録または設定すれば、この問題は解決されるが、刺繍枠が比較的複雑な形状を有している場合、刺繍枠の測定が難しく、登録または設定ができないこともあり得る。
【０００５】
本発明は、こうした従来技術の問題を解決することを技術課題としており、刺繍機に刺繍枠を簡単に登録または設定できるようにした刺繍枠設定システムを提供することを目的としている。
【課題を解決するための手段】
【０００６】
上述の目的を達成するために、本発明によれば、刺繍枠によって保持された布帛の前記刺繍枠の内側を縫製する刺繍機に、前記刺繍枠の形状、寸法を設定する刺繍枠設定システムにおいて、前記刺繍枠を撮像する撮像装置と、前記撮像装置が撮像した刺繍枠の画像データを前記撮像装置から受け取り、該画像データ中の該刺繍枠に相当する部分を抽出する刺繍枠抽出部と、前記刺繍枠抽出部が抽出した刺繍枠に相当する部分の前記画像データに基づき、刺繍枠の内縁部が包囲する領域を刺繍範囲として算出する刺繍範囲算出部と、前記刺繍機の制御装置と無線通信して、該制御装置に前記刺繍範囲を送信する通信部とを具備する刺繍枠設定システムが提供される。
【発明の効果】
【０００７】
本発明によれば、刺繍枠を撮像するだけで、簡単に刺繍範囲を刺繍機の制御装置に設定することが可能になる。
【図面の簡単な説明】
【０００８】

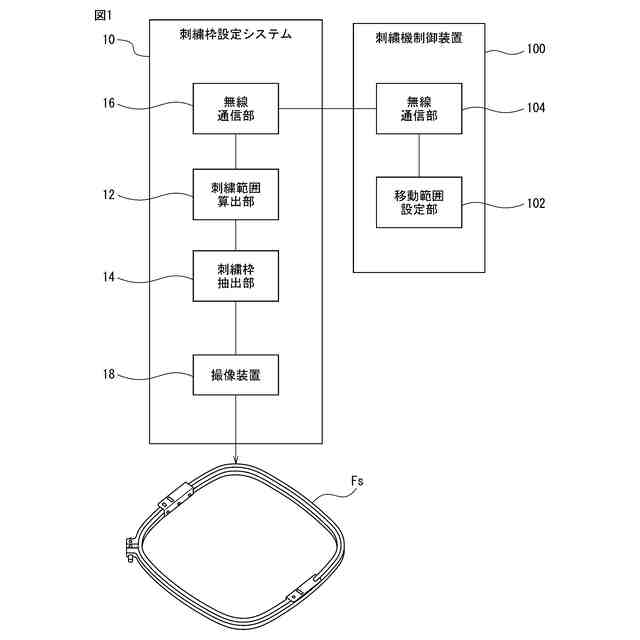

本発明の好ましい実施形態による刺繍枠設定システムを示すブロック図である。

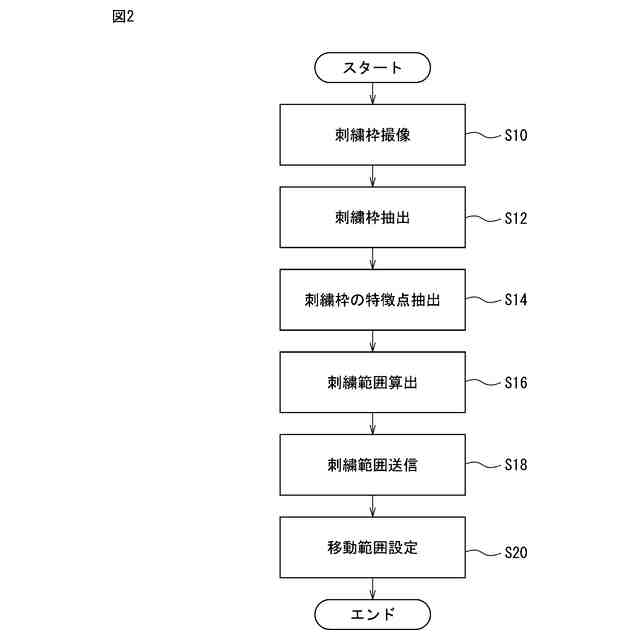

刺繍枠設定システムの作用を説明するためのフローチャートである。
刺繍枠の一例を示す平面図である。

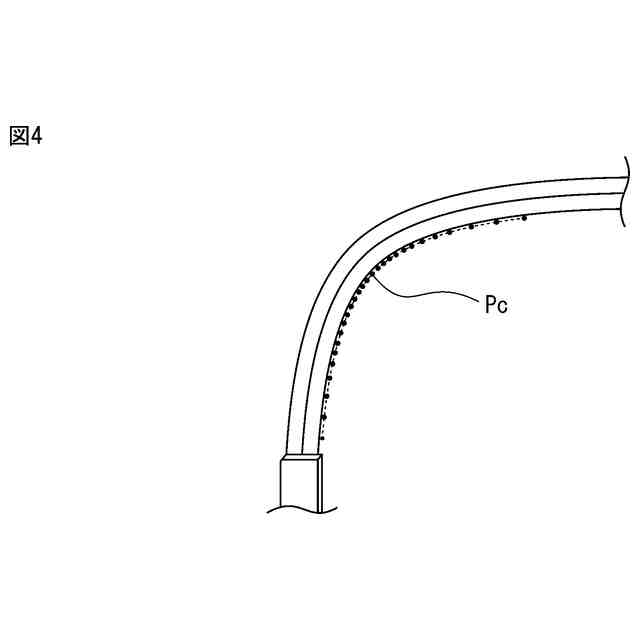

特徴点を説明するための刺繍枠の一部を示す略図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して、本発明の好ましい実施形態を説明する。
図１を参照すると、刺繍枠設定システム１０は、刺繍範囲算出部１２、刺繍枠抽出部１４、無線通信部１６および撮像装置１８を主要な構成要素として具備している。刺繍枠設定システム１０は、後述するように確定した刺繍範囲Ｒｃ（図３参照）に関する情報を刺繍機（図示せず）の制御装置１００へ出力する。
【００１０】
刺繍機は、刺繍枠Ｆｓに保持された布帛（図示せず）に縫製（刺繍）を施す機械または装置であって、糸（図示せず）を通した針（図示せず）を所定の直線経路にそって往復駆動する駆動装置（図示せず）、刺繍枠を針の直線経路に垂直な平面内で、直行する２方向に移動させる枠移動装置（図示せず）および針の駆動装置および枠移動装置を制御する制御装置１００を備えている。
（【００１１】以降は省略されています）
