公開番号2025181179
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024089003
出願日2024-05-31
発明の名称泥回収システム
出願人大和ハウス工業株式会社
代理人個人,個人
主分類E02F 3/88 20060101AFI20251204BHJP(水工;基礎;土砂の移送)
要約【課題】シンプルな構成で床下に溜まった泥を回収可能な泥回収システムを提供する。
【解決手段】泥回収システムSは、床下に溜まった泥を回収する泥回収ヘッド1と、泥回収ヘッドに第1ホース10を通じて接続され、泥を回収しておく泥回収容器20と、泥回収容器内にそれぞれ設けられ、泥を排出する排出ポンプ30と、異なる高さ位置に配置される第1泥検出部35及び第2泥検出部36と、泥回収容器に第2ホース40を通じて接続される吸引装置60と、排出ポンプに第3ホース50を通じて接続され、泥を回収しておく泥回収ボックス70と、を備えている。泥回収容器20は、床下に近い位置に配置される。吸引装置60は、床下に溜まった泥を泥回収容器20に回収させるように吸引動作する。排出ポンプ30は、泥回収容器20に回収された泥を泥回収ボックス70に回収させるように排出動作する。
【選択図】図1
特許請求の範囲【請求項１】
建物の床下に溜まった泥を回収する際に用いられる泥回収システムであって、
前記床下に溜まった泥を回収するための泥回収ヘッドと、
前記泥回収ヘッドに第１のホースを通じて接続され、泥を内部に回収しておく泥回収容器と、
前記泥回収容器に第２のホースを通じて接続される吸引装置と、
前記泥回収容器に設けられ、前記泥回収容器内に回収された泥を排出するための排出ポンプと、
前記泥回収容器に設けられ、それぞれ異なる高さ位置に配置され、前記泥回収容器に回収された泥の回収量が所定量又は所定量以上となったことを検出する第１泥検出部及び第２泥検出部と、
前記排出ポンプに第３のホースを通じて接続され、前記泥回収容器よりも大きく形成され、泥を内部に回収しておく泥回収ボックスと、を備え、
前記泥回収容器は、前記泥回収ボックスよりも前記床下に近い位置に配置され、
前記吸引装置は、前記床下に溜まった泥を前記泥回収ヘッド及び前記第１のホースを通じて前記泥回収容器の内部に回収させるように吸引動作し、
前記排出ポンプは、前記泥回収容器内に回収された泥を前記第３のホースを通じて前記泥回収ボックスの内部に回収させるように排出動作することを特徴とする泥回収システム。
続きを表示（約 950 文字）【請求項２】
前記吸引装置、前記泥回収ボックスは、前記建物の屋外に配置され、
前記泥回収容器は、前記建物の屋内に配置され、泥を一時的に回収しておき、
前記排出ポンプは、前記泥回収容器の内部に配置されることを特徴とする請求項１に記載の泥回収システム。
【請求項３】
前記吸引装置は、前記第２のホースを通じて前記泥回収容器の上方部分に接続され、前記泥回収容器の内部の空気を排出するように吸引動作し、
前記排出ポンプは、前記泥回収容器内に回収された泥を吸い込むポンプ吸込口を有し、前記泥回収容器の下方部分に配置され、
前記第１泥検出部は、前記ポンプ吸込口と同じ高さ位置又は前記ポンプ吸込口よりも下方位置に配置され、
前記第２泥検出部は、前記ポンプ吸込口よりも上方位置に配置されることを特徴とする請求項１又は２に記載の泥回収システム。
【請求項４】
前記第１泥検出部、前記第２泥検出部による検出結果に基づいて前記吸引装置の吸引動作、前記排出ポンプの排出動作を制御する制御部を備え、
前記制御部は、前記第１泥検出部及び前記第２泥検出部により前記泥回収容器に泥が所定量回収されていると判断したとき、前記吸引装置及び前記排出ポンプを動作させる制御を行うことを特徴とする請求項３に記載の泥回収システム。
【請求項５】

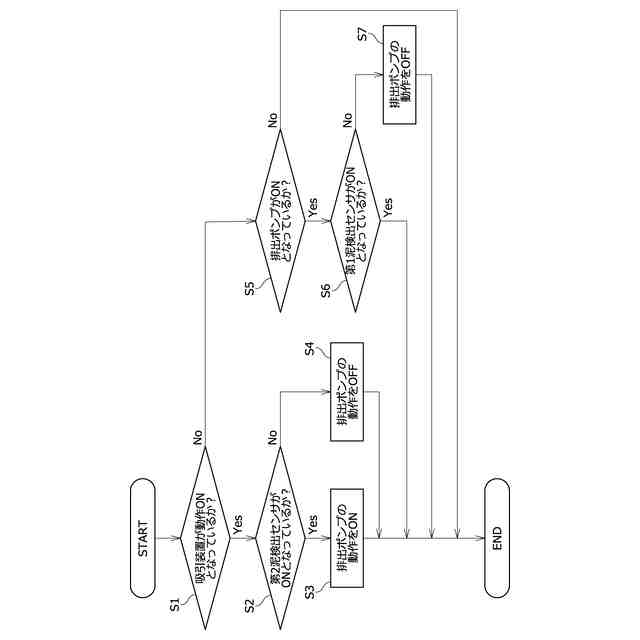

前記制御部は、
前記第１泥検出部及び前記第２泥検出部の両方が前記泥回収容器に泥が所定量回収されていることを検出したとき、前記吸引装置及び前記排出ポンプを動作させる第１の制御を行い、
前記第１の制御を行っているときに前記第２泥検出部が前記泥回収容器に泥が所定量回収されていることを検出しなくなった場合、前記吸引装置を動作停止させ、前記排出ポンプを動作継続させる第２の制御を行うことを特徴とする請求項４に記載の泥回収システム。
【請求項６】
前記制御部は、前記第２の制御を行っているときに前記第１泥検出部が前記泥回収容器に泥が所定量回収されていることを検出しなくなった場合、前記排出ポンプを動作停止させる第３の制御を行うことを特徴とする請求項５に記載の泥回収システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、泥回収システムに係り、特に、建物の床下に溜まった泥を回収する際に用いられる泥回収システムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、台風や集中豪雨等により水害が発生し、家屋のような建物において床下浸水や床上浸水が発生している。床下に侵入した河川水や雨水は近隣の泥の微粒子を含んでおり、床下に溜まった泥（泥水）を取り除く作業が必要となるが、当該作業は大変重労働である。
そのため、掃除機のような吸引装置を利用して、建物の床下に溜まった泥を回収するための泥回収システムが知られている。
【０００３】
泥回収システムとして、具体的には、建物の屋外に吸引装置（吸引装置の本体）と、大型の泥回収ボックスとをホースで接続した状態で設置する。そして、当該ホースを建物の屋外から屋内の床下まで伸ばし、ホースの先端部にある泥回収ヘッドを操作して床下に溜まった泥を吸引する。吸引された泥は泥回収ボックスに回収される。
例えば、特許文献１、２には、建物の床下に溜まった泥を回収する際に用いられるものではないが、所定領域に滞留した汚泥を回収するための汚泥回収装置が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１２５７５４号公報
特開２０２３－１７９３３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、建物の床下に溜まった泥を回収する際に用いられる泥回収システムでは、大型の吸引装置や泥回収容器を建物の近辺に設置することが難しかった。建物から離れた位置に吸引装置や泥回収容器を設置すると、ホースが長くなり、ホースの取り扱いが煩雑になることがあった。また、建物の床下に溜まった泥を吸い上げて回収する際には、吸引装置の吸引力を高く設定する必要があり、一般の吸引装置を利用することが難しかった。
そのため、従来よりもシンプルな構成で床下に溜まった泥を回収することが可能な技術が求められていた。例えば、比較的小型の吸引装置（掃除機）を利用した場合であっても、床下から泥を吸引し、泥回収容器に泥を回収できることが可能な技術が求められていた。
【０００６】
そのほか、泥回収容器内の泥の回収量に基づいて吸引装置の吸引動作、排出ポンプの排出動作を行い、泥を効率良く回収できることが可能な技術が求められていた。
【０００７】
本発明の目的は、シンプルな構成で床下に溜まった泥を回収することが可能な泥回収システムを提供することにある。
本発明の他の目的は、泥回収容器内の泥の回収量に基づいて吸引装置の吸引動作、排出ポンプの排出動作を行い、泥を効率良く回収可能な泥回収システムを提供することにある。
【課題を解決するための手段】
【０００８】
前記課題は、本発明の泥回収システムによれば、建物の床下に溜まった泥を回収する際に用いられる泥回収システムであって、前記床下に溜まった泥を回収するための泥回収ヘッドと、前記泥回収ヘッドに第１のホースを通じて接続され、泥を内部に回収しておく泥回収容器と、前記泥回収容器に第２のホースを通じて接続される吸引装置と、前記泥回収容器に設けられ、前記泥回収容器内に回収された泥を排出するための排出ポンプと、前記泥回収容器に設けられ、それぞれ異なる高さ位置に配置され、前記泥回収容器に回収された泥の回収量が所定量又は所定量以上となったことを検出する第１泥検出部及び第２泥検出部と、前記排出ポンプに第３のホースを通じて接続され、前記泥回収容器よりも大きく形成され、泥を内部に回収しておく泥回収ボックスと、を備え、前記泥回収容器は、前記泥回収ボックスよりも前記床下に近い位置に配置され、前記吸引装置は、前記床下に溜まった泥を前記泥回収ヘッド及び前記第１のホースを通じて前記泥回収容器の内部に回収させるように吸引動作し、前記排出ポンプは、前記泥回収容器内に回収された泥を前記第３のホースを通じて前記泥回収ボックスの内部に回収させるように排出動作すること、により解決される。
【０００９】
上記構成により、従来よりもシンプルな構成で床下に溜まった泥を回収することが可能な泥回収容器を実現できる。
詳しく述べると、上記泥回収容器は、泥回収ボックスよりも床下に近い位置に配置される。そのため、従来よりもホースの取り回しをシンプルにできる（各ホースの長さを短くできる）。また、床下から泥を汲み上げる際に、吸引装置の吸引力を小さく設定できる。例えば小型の吸引装置を利用可能となる。そうすることで、シンプルな構成の泥回収システムを実現できる。
また、排出ポンプが、泥回収ボックスに設けられており、泥回収容器内に回収された泥を泥回収ボックスの内部に回収させるように排出動作する。そのため、吸引装置の吸引動作によって床下に溜まった泥を泥回収容器へと移送し、排出ポンプの排出動作によって泥回収容器に回収された泥を泥回収ボックスへと移送できる。そうすることで、吸引装置の吸引力を小さくした場合であっても、泥回収ボックスに泥を好適に集められる。
また、第１泥検出部、第２泥検出部を備えることで、これら泥検出部の検出結果をもとに吸引装置のＯＮ／ＯＦＦ動作、排出ポンプのＯＮ／ＯＦＦ動作を行うことができる。すなわち、泥を効率良く回収できる。
【００１０】
このとき、前記吸引装置、前記泥回収ボックスは、前記建物の屋外に配置され、前記泥回収容器は、前記建物の屋内に配置され、泥を一時的に回収しておき、前記排出ポンプは、前記泥回収容器の内部に配置されると良い。
上記のように、泥回収容器が建物の屋内に配置されることで、ホースの取り回しをより短くすることができ、吸引装置の吸引力をより小さく設定できる。例えば、泥回収容器が屋内の床下に設置される場合には、床下に溜まった泥を泥回収容器へと吸引するときに揚程（吸い上げ揚程）を低くすることができる、そうすれば、吸引装置の吸引力をより小さく設定した場合であっても、泥回収容器に泥を好適に集められる。
（【００１１】以降は省略されています）
