公開番号2025178942
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085829
出願日2024-05-27
発明の名称インパクト工具、及びインパクト工具の制御方法
出願人パナソニック株式会社
代理人弁理士法人北斗特許事務所
主分類B25B 21/02 20060101AFI20251202BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】的確な締付動作の実現を図る。
【解決手段】インパクト工具1は、モータ11と打撃回転機構12と検知部13と制御部15と計測部14とを備える。モータ11は、正転及び逆転が可能である。打撃回転機構12は、モータ11から回転力を受けて正転及び逆転を繰り返しながら回転慣性力による打撃動作を行う。検知部13は、モータ11又は打撃回転機構12の回転量及び回転量の変化量を検知する。制御部15は、打撃回転機構12の打撃動作による打撃回転力、及びモータ11の正転での回転力、の少なくとも1つで対象物を締め付ける締付動作が行われるように、モータ11を制御する。計測部14は、締付動作の締付時間を計測する。制御部15は、モータ11が正転しているとき、回転量と第1閾値との関係、変化量と第2閾値との関係及び締付時間と第3閾値との関係の少なくとも1つに関する逆転条件が満たされた場合に、モータ11を逆転させる。
【選択図】図2
特許請求の範囲【請求項１】
正転及び逆転が可能なモータと、
前記モータから回転力を受けて正転及び逆転を繰り返しながら回転慣性力による打撃動作を行う打撃回転機構と、
前記モータ又は前記打撃回転機構の回転量及び前記回転量の変化量を検知する検知部と、
前記打撃回転機構の前記打撃動作による打撃回転力、及び前記モータの正転での前記回転力、の少なくとも１つで対象物を締め付ける締付動作が行われるように、前記モータを制御する制御部と、
前記締付動作の締付時間を計測する計測部と、を備え、
前記制御部は、前記モータが正転しているとき、前記回転量と第１閾値との関係、前記変化量と第２閾値との関係及び前記締付時間と第３閾値との関係の少なくとも１つに関する逆転条件が満たされた場合に、前記モータを逆転させる、
インパクト工具。
続きを表示（約 2,000 文字）【請求項２】
前記制御部は、前記回転量、前記変化量及び前記締付時間、の少なくとも１つに基づいて、前記締付動作が行われるように前記モータを制御する、
請求項１に記載のインパクト工具。
【請求項３】
前記締付動作は、前記打撃回転機構の前記打撃動作による前記打撃回転力、及び前記打撃動作の後の前記モータの正転での前記回転力、で前記対象物を締め付ける動作を含む、
請求項２に記載のインパクト工具。
【請求項４】
前記締付時間は、前記締付動作の開始時点からの経過時間であり、
前記変化量は、前記開始時点からの正転での前記回転量の増加量であり、
前記逆転条件は、
前記回転量と第１閾値との関係に関する第１逆転条件、
前記増加量と第２閾値との関係に関する第２逆転条件、及び
前記締付時間と第３閾値との関係に関する第３逆転条件のうち１つ以上の条件を含み、
前記制御部は、前記モータが正転しているとき、前記１つ以上の条件のうち少なくとも１つの条件が満たされた場合に前記モータを逆転させる、
請求項１～３のいずれか一項に記載のインパクト工具。
【請求項５】
前記第１逆転条件は、前記検知部が検知した前記回転量が前記第１閾値以上になったという条件であり、
前記第２逆転条件は、前記検知部が検知した前記増加量が前記第２閾値以上になったという条件であり、
前記第３逆転条件は、前記計測部が計測した前記締付時間が前記第３閾値以上になったという条件である、
請求項４に記載のインパクト工具。
【請求項６】
前記計測部は、
前記締付動作に応じて変化する物理量であって、前記回転量よりも速く変化する物理量を検知するセンサで実現され、
前記打撃回転力に応じた前記センサの出力信号の変化を基に、前記開始時点を特定し、
前記検知部は、前記計測部が特定した前記開始時点からの前記増加量を検知する、
請求項４に記載のインパクト工具。
【請求項７】
前記回転力及び前記打撃回転力を出力する出力軸を更に備え、
前記物理量は、前記出力軸の歪であり、
前記センサは、前記出力軸の歪を検知する歪センサを含み、
前記計測部は、前記打撃回転力に応じて前記歪センサの前記出力信号が立ち上がった時点を前記開始時点として特定する、
請求項６に記載のインパクト工具。
【請求項８】
前記検知部は、前記開始時点の後、前記回転量が増加している増加状態から前記回転量が変化していない無変化状態に変化する変化時点を更に特定し、
前記計測部は、前記検知部が特定した前記変化時点からの前記無変化状態の継続時間である無変化時間を更に計測し、
前記逆転条件は、前記計測部が計測した前記無変化時間が前記第３閾値よりも小さい第４閾値以上になったという第４逆転条件を更に含み、
前記制御部は、前記モータが正転しているとき、前記第１逆転条件、前記第２逆転条件、前記第３逆転条件及び前記第４逆転条件の少なくとも１つが満たされた場合に、前記モータを逆転させる、
請求項４に記載のインパクト工具。
【請求項９】
前記制御部は、前記モータを逆転させた後、前記回転量と第１所定値との関係、前記モータを逆転させてからの前記回転量の減少量と第２所定値との関係、及び前記モータを逆転させてからの経過時間である逆転時間と第３所定値との関係、の少なくとも１つに関する正転条件が満たされるまで、前記モータの逆転状態を継続させる、
請求項１に記載のインパクト工具。
【請求項１０】
正転及び逆転が可能なモータと、前記モータから回転力を受けて正転及び逆転を繰り返しながら回転慣性力による打撃動作を行う打撃回転機構と、を備えるインパクト工具の制御方法であって、
前記モータ又は前記打撃回転機構の回転量及び前記回転量の変化量を検知する検知ステップと、
前記打撃回転機構の前記打撃動作による打撃回転力、及び前記モータの前記回転力、の少なくとも１つで対象物を締め付ける締付動作が行われるように、前記モータを制御する制御ステップと、
前記締付動作の締付時間を計測する計測ステップと、を含み、
前記制御ステップでは、前記モータが正転しているとき、前記回転量と第１閾値との関係、前記変化量と第２閾値との関係及び前記締付時間と第３閾値との関係の少なくとも１つに関する逆転条件が満たされた場合に、前記モータを逆転させる、
インパクト工具の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、インパクト工具、及びインパクト工具の制御方法に関し、より詳細には、打撃動作を行うインパクト工具、及び打撃動作を行うインパクト工具の制御方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、ハンマと打撃機構と制御部と回転位置検出手段とを有する電動工具が記載されている。ハンマは、モータによって駆動される。打撃機構は、ハンマに対して回転可能であって、ハンマによって打撃されるアンビルを有する。出力軸は、アンビルに接続される。制御部は、モータの回転を制御する。回転位置検出手段は、モータの回転位置を検出する。制御部は、出力軸が、第１の角度の正回転と、第１の角度より小さい第２の角度の逆回転と、を繰り返すようにモータの回転を制御する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１５７９２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の電動工具では、打撃機構でのハンマによるアンビルへの打撃を利用することで、大トルクでの締付動作が可能になる一方、小トルクでの締付動作を的確に行うことが容易でなかった。
【０００５】
詳しくは、小トルクで締付動作を行う際に、例えば、正転時の第１の角度に対し、逆転時の第２の角度をより小さくして、単位時間当たりの打撃回数を増やすことが考えられる。しかし、特許文献１の電動工具のように、出力軸の回転角を基にモータの制御を行う場合、打撃に対する回転角の変化は、アンビルが有する慣性によって遅延するので、単位時間当たりの打撃回数が増えるほど遅延が増大し、的確な締付動作を行うことが容易でなくなる可能性がある。
【０００６】
本開示の目的は、的確な締付動作の実現を図ることができるインパクト工具を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一態様に係るインパクト工具は、モータと打撃回転機構と検知部と制御部と計測部とを備える。前記モータは、正転及び逆転が可能である。前記打撃回転機構は、前記モータから回転力を受けて正転及び逆転を繰り返しながら回転慣性力による打撃動作を行う。前記検知部は、前記モータ又は前記打撃回転機構の回転量及び前記回転量の変化量を検知する。前記制御部は、前記打撃回転機構の前記打撃動作による打撃回転力、及び前記モータの正転での前記回転力、の少なくとも１つで対象物を締め付ける締付動作が行われるように、前記モータを制御する。前記計測部は、前記締付動作の締付時間を計測する。前記制御部は、前記モータが正転しているとき、前記回転量と第１閾値との関係、前記変化量と第２閾値との関係及び前記締付時間と第３閾値との関係の少なくとも１つに関する逆転条件が満たされた場合に、前記モータを逆転させる。
【０００８】
本開示の一態様に係るインパクト工具の制御方法は、モータと打撃回転機構とを備えるインパクト工具の制御方法である。前記モータは、正転及び逆転が可能である。前記打撃回転機構は、前記モータから回転力を受けて正転及び逆転を繰り返しながら回転慣性力による打撃動作を行う。前記インパクト工具の制御方法は、検知ステップと制御ステップと計測ステップとを含む。前記検知ステップでは、前記モータ又は前記打撃回転機構の回転量及び前記回転量の変化量が検知される。前記制御ステップでは、前記打撃回転機構の前記打撃動作による打撃回転力、及び前記モータの正転での前記回転力、の少なくとも１つで対象物を締め付ける締付動作が行われるように、前記モータが制御される。前記計測ステップでは、前記締付動作の締付時間が計測される。前記制御ステップでは、前記モータが正転しているとき、前記回転量と第１閾値との関係、前記変化量と第２閾値との関係及び前記締付時間と第３閾値との関係の少なくとも１つに関する逆転条件が満たされた場合に、前記モータが逆転される。
【発明の効果】
【０００９】
本開示のインパクト工具、及びインパクト工具の制御方法は、的確な締付動作の実現を図ることができるという効果がある。
【図面の簡単な説明】
【００１０】

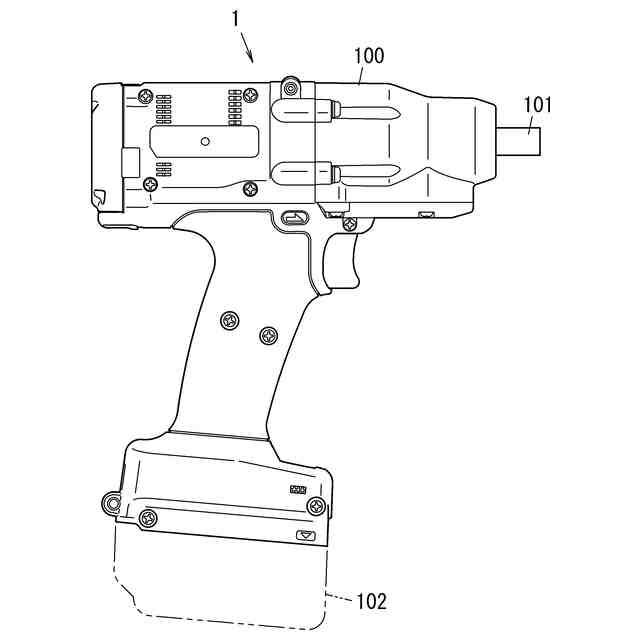

図１は、本開示の実施形態に係るインパクト工具の外観図である。
図２は、同上のインパクト工具のブロック図である。

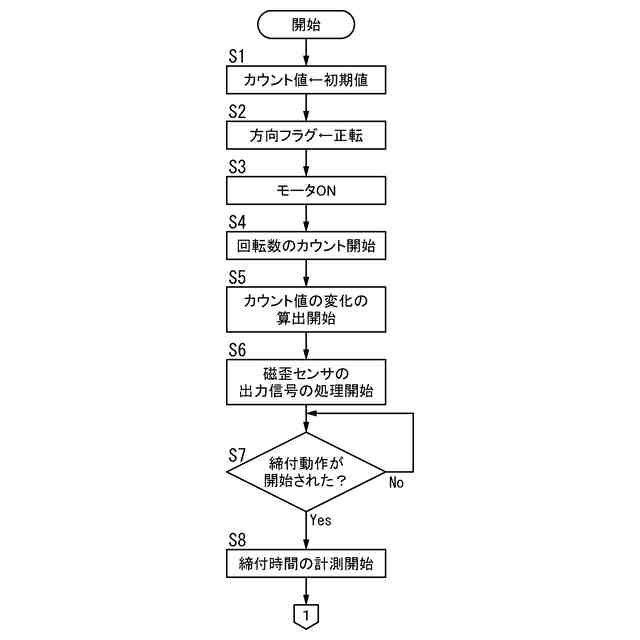

図３は、同上のインパクト工具の制御部の動作の一部を説明するフローチャートである。
図４は、同上のインパクト工具の動作の他の一部を説明するフローチャートである。
図５は、同上のインパクト工具における計測部（磁歪センサ）の出力波形を示すグラフである。
図６は、同上のインパクト工具における検知部（エンコーダ）の出力波形と、制御部からモータへの電流指令値の波形と、モータの回転速度の波形と、を比較可能に示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
