公開番号2025177410
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084220
出願日2024-05-23
発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人スズエ国際特許事務所
主分類G02F 1/1335 20060101AFI20251128BHJP(光学)
要約【課題】表示品位を向上させることが可能な表示装置を提供する。
【解決手段】一実施形態によれば、表示装置は、基板と、前記基板の上方に配置された半導体と、前記半導体と電気的に接続された画素電極と、前記半導体と前記画素電極との間に配置された第1カラーフィルタと、を備える。前記第1カラーフィルタは、第1層と、前記第1層の上に配置され、前記第1層と同じ色を有する第2層と、を有している。
【選択図】図5
特許請求の範囲【請求項１】
基板と、
前記基板の上方に配置された半導体と、
前記半導体と電気的に接続された画素電極と、
前記半導体と前記画素電極との間に配置された第１カラーフィルタと、を備え、
前記第１カラーフィルタは、第１層と、前記第１層の上に配置され、前記第１層と同じ色を有する第２層と、を有している、
表示装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１カラーフィルタは、緑色を有するカラーフィルタである、
請求項１に記載の表示装置。
【請求項３】
前記第１層および前記第２層を覆う有機絶縁層をさらに備え、
前記有機絶縁層は、ポジ型の感光性樹脂によって形成され、
前記第１カラーフィルタは、ネガ型の感光性樹脂によって形成されている、
請求項１に記載の表示装置。
【請求項４】
前記基板の上方に配置された隣り合う２本の走査線と、
前記２本の走査線と交差する隣り合う２本の信号線と、をさらに備え、
前記第１カラーフィルタは、前記２本の走査線と前記２本の信号線とで囲われた開口部に重なり、
前記第１層の幅は、前記開口部の幅よりも大きい、
請求項１に記載の表示装置。
【請求項５】
前記第２層の幅は、前記第１層の幅よりも小さい、
請求項４に記載の表示装置。
【請求項６】
前記第２層の幅は、前記開口部の幅よりも大きい、
請求項５に記載の表示装置。
【請求項７】
前記基板の上方に配置された隣り合う２本の走査線と、
前記２本の走査線と交差する隣り合う２本の信号線と、をさらに備え、
前記第１層の周縁部は、前記２本の走査線および前記２本の信号線にそれぞれ重なっている、
請求項１に記載の表示装置。
【請求項８】
前記半導体と前記第１カラーフィルタとの間に配置された無機絶縁層と、
前記無機絶縁層の上に配置された接続電極と、をさらに備え、
前記無機絶縁層は、前記開口部に重なる第１コンタクトホールを有し、
前記接続電極は、前記第１コンタクトホールにおいて、前記半導体と電気的に接続され、
前記第１層の一部は、前記第１コンタクトホールを埋めている、
請求項４に記載の表示装置。
【請求項９】
前記第２層は、前記第１コンタクトホールに重なっている、
請求項８に記載の表示装置。
【請求項１０】
前記第１層および前記第２層を覆う有機絶縁層をさらに備え、
前記有機絶縁層は、前記走査線に重なる第２コンタクトホールを有し、
前記画素電極は、前記第２コンタクトホールにおいて、前記接続電極と電気的に接続され、
前記第２コンタクトホールの内面と前記基板の主面に平行な面とがなす角度は、前記第１層の側面と前記基板の主面に平行な面とがなす角度よりも小さい、
請求項８に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
カラー表示が可能な表示装置の一例として、アレイ基板がスイッチング素子、画素電極、およびカラーフィルタを備えるＣＯＡ（ＣｏｌｏｒｆｉｌｔｅｒＯｎＡｒｒａｙ）方式の液晶表示装置が提案されている。カラーフィルタは、色再現範囲の拡大の要求に伴って、色を濃くしたり、カラーフィルタの厚さを大きくしたりする場合がある。
【先行技術文献】
【特許文献】
【０００３】
特許第４３３５１５８号公報
特開２０２２－１８００９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、表示品位を向上させることが可能な表示装置を提供することを目的の一つとする。
【課題を解決するための手段】
【０００５】
一実施形態によれば、表示装置は、基板と、前記基板の上方に配置された半導体と、前記半導体と電気的に接続された画素電極と、前記半導体と前記画素電極との間に配置された第１カラーフィルタと、を備える。前記第１カラーフィルタは、第１層と、前記第１層の上に配置され、前記第１層と同じ色を有する第２層と、を有している。
【図面の簡単な説明】
【０００６】

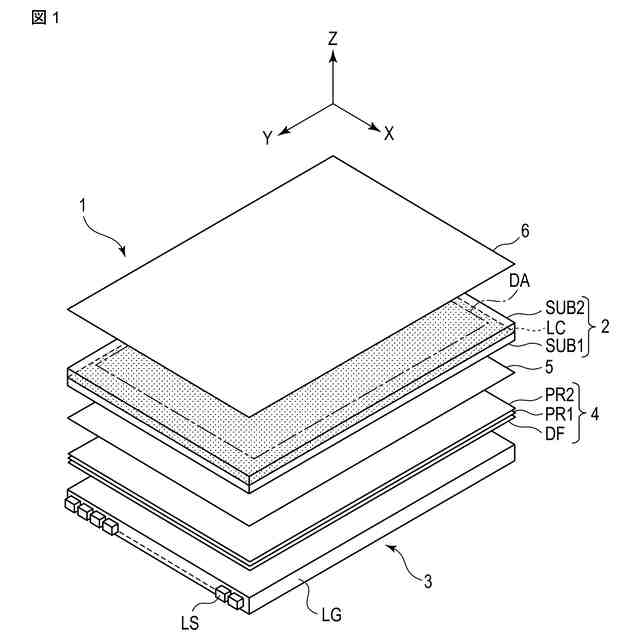

図１は、一実施形態に係る表示装置の概略的な分解斜視図である。

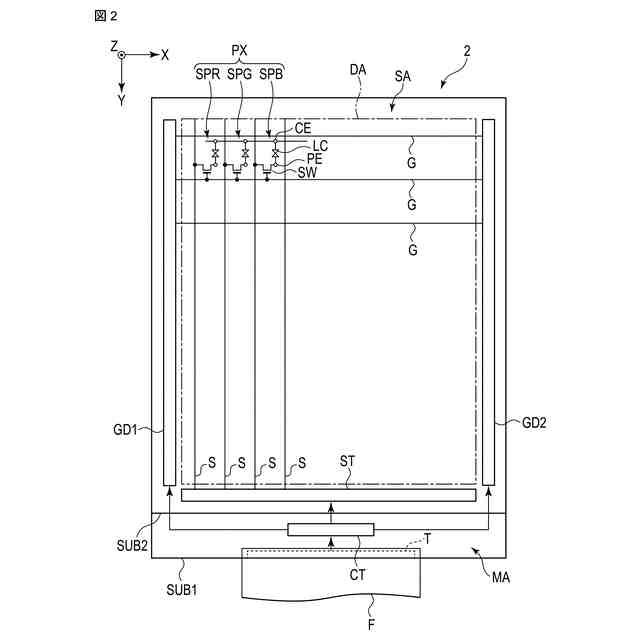

図２は、図１に示した表示パネルの概略的な平面図である。

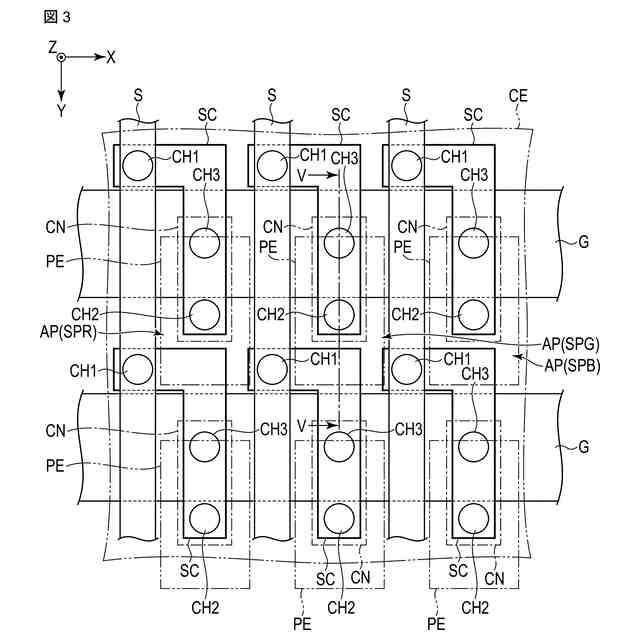

図３は、副画素の構造の一例を示す概略的な平面図である。

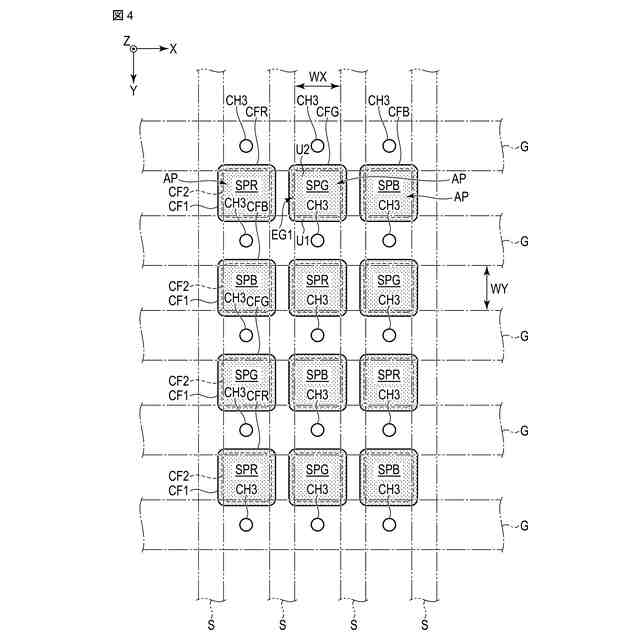

図４は、第１基板が備えるカラーフィルタの配置態様を説明するための図である。

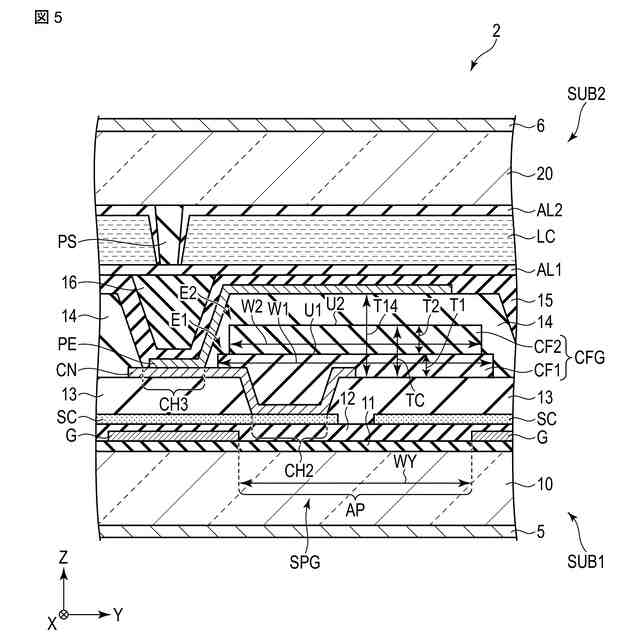

図５は、図３に示したＶ－Ｖ線に沿う表示パネルの概略的な断面図である。

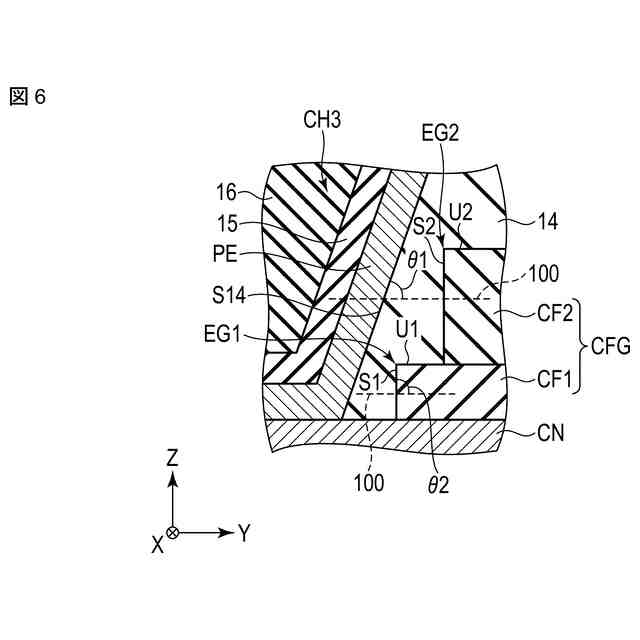

図６は、図５に示したカラーフィルタおよび絶縁層の一部を示す部分拡大図である。
図７は、比較例に係るカラーフィルタを示す概略的な断面図である。

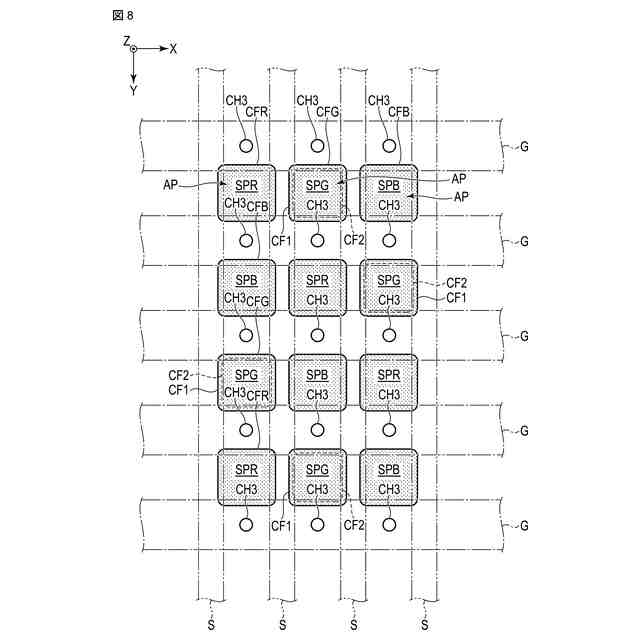

図８は、カラーフィルタの他の構成例を示す概略的な平面図である。
【発明を実施するための形態】
【０００７】
以下、実施形態について、図面を参照しながら説明する。なお、開示はあくまで一例に過ぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状などについて模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同一または類似した機能を発揮する構成要素には同一の参照符号を付し、重複する詳細な説明を適宜省略することがある。
【０００８】
なお、図面には、必要に応じて理解を容易にするために、互いに直交するＸ軸、Ｙ軸およびＺ軸を記載する。Ｘ軸に沿った方向を第１方向Ｘと称し、Ｙ軸に沿った方向を第２方向Ｙと称し、Ｚ軸に沿った方向を第３方向Ｚと称する。第３方向Ｚと平行に各種要素を見ることを平面視という。
【０００９】
本施形態においては、表示装置の一例として、液晶表示装置を開示する。ただし、本実施形態にて開示される技術的思想は、他の表示装置として、例えば有機エレクトロルミネッセンス表示素子、マイクロＬＥＤ、またはミニＬＥＤなどの他種の表示素子を備える表示装置に適用可能である。また、本実施形態にて開示される技術的思想は、静電容量式センサや光学式センサなどのセンサ素子を有するアレイ基板や電子機器にも適用可能である。
【００１０】
本実施形態に係る表示装置は、例えば、車載機器、スマートフォン、タブレット端末、携帯電話端末、パーソナルコンピュータ、テレビ受像装置、ゲーム機器、ヘッドマウントディスプレイ等の種々の装置に用いることができる。
（【００１１】以降は省略されています）
