公開番号2025176440
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082607
出願日2024-05-21
発明の名称頭部用マッサージ器
出願人株式会社創通メディカル
代理人TRY国際弁理士法人
主分類A61N 1/30 20060101AFI20251127BHJP(医学または獣医学;衛生学)
要約【課題】頭部用マッサージ器において、イオン導入作用およびイオン導出作用を確実に発揮できる頭部用マッサージ器を提供する。
【解決手段】4個のマッサージヘッド(イオン導入/イオン導出マッサージヘッド)24が頭部用マッサージ器に装着された場合、制御ユニットは、モード切替ボタンからのイオン導入モード要求信号に基づいてイオン導入/イオン導出制御部にイオン導入制御を行わせる指令信号を供給し、マッサージヘッドは、頭皮に接触される櫛歯状の複数の接触ピン24ai(i=1～n,nは正の整数)と、接触ピン24aiの内方に配される接触ピン24bi(i=1～n,nは正の整数)と、係止爪を有するポストスリーブとを含んでなる導電性シリコーンゴム製の本体部と、本体部の接触ピン24biの内側の中央部に固定され、頭皮に接触される半球状の磁石25と、を含んで構成される。
【選択図】図10
特許請求の範囲【請求項１】

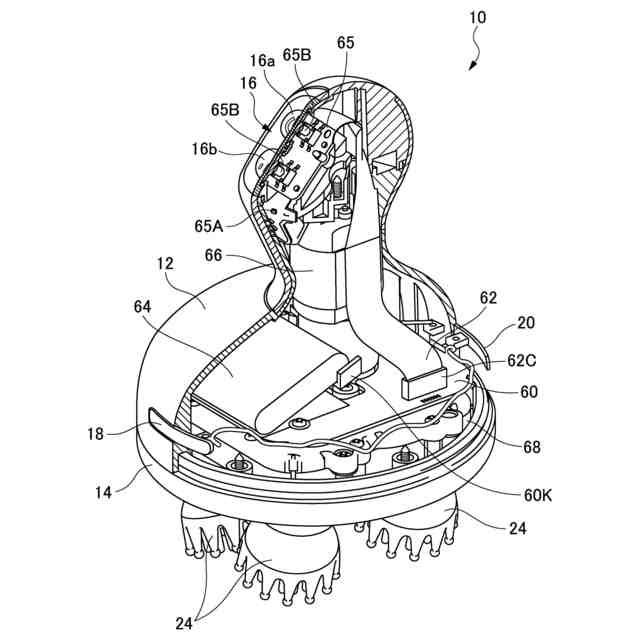

操作部を有するハウジングであってマッサージヘッド駆動機構と、該マッサージヘッド駆動機構を駆動する駆動用モータと、該駆動用モータに電気的に接続される制御ユニットと、該駆動用モータおよび前記制御ユニットに電力を供給する二次電池と、を収容するハウジングと、

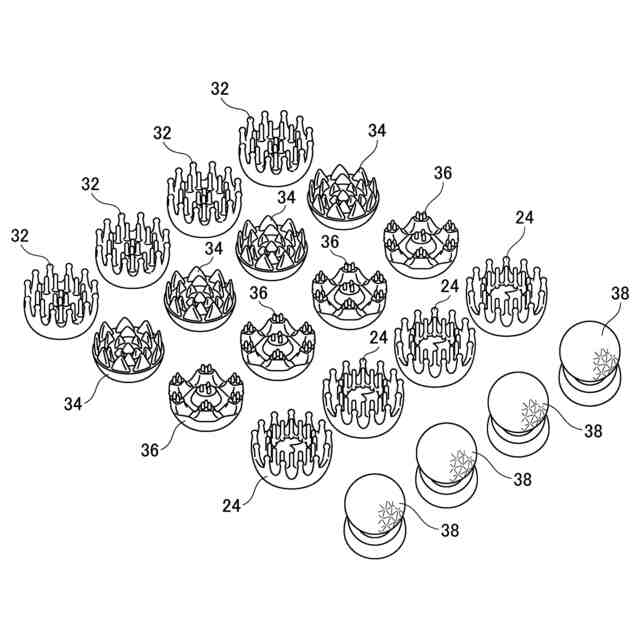

前記マッサージヘッド駆動機構に連結機構を介して着脱可能に装着されるイオン導入/イオン導出用マッサージヘッドを含む複数種類のマッサージヘッドと、

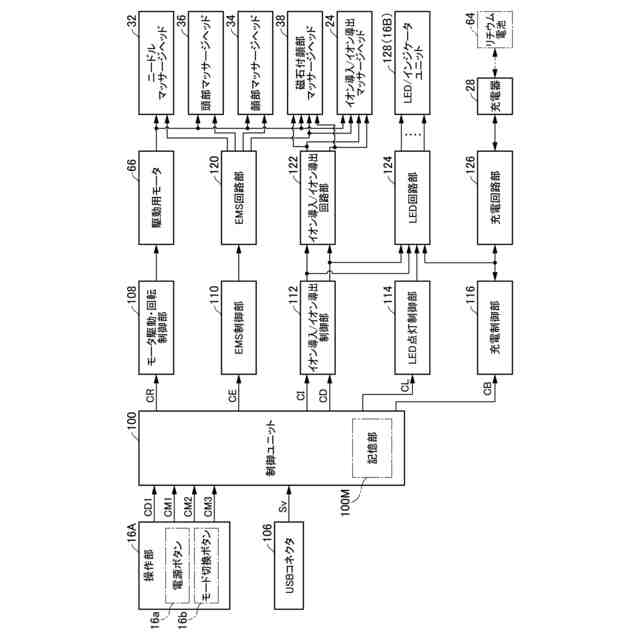

前記制御ユニットに接続され、前記駆動用モータを駆動制御するモータ駆動制御部と、
前記制御ユニットに接続され、前記複数種類のマッサージヘッドの導電性シリコーンゴム製の複数の接触ピンに所定の電位を供給する筋電気刺激（ＥＭＳ）回路部の動作制御を行う筋電気刺激（ＥＭＳ）制御部と、
前記制御ユニットに接続され、前記イオン導入/イオン導出用マッサージヘッドの導電性シリコーンゴム製の複数の接触ピンに所定の電位を供給するイオン導入/イオン導出回路部の動作制御を行うイオン導入/イオン導出制御部と、を備え、
前記イオン導入/イオン導出用マッサージヘッドは、皮膚に接触するテラヘルツ鉱石で成形された磁石を少なくとも有することを特徴とする頭部用マッサージ器。
続きを表示（約 440 文字）【請求項２】
前記イオン導入/イオン導出用マッサージヘッドは、円周方向に沿って間隔をもって配列された前記導電性シリコーンゴム製の複数の接触ピンの内側に、頭皮に接触するテラヘルツ鉱石で成形された磁石を有することを特徴とする請求項1記載の頭部用マッサージ器。
【請求項３】

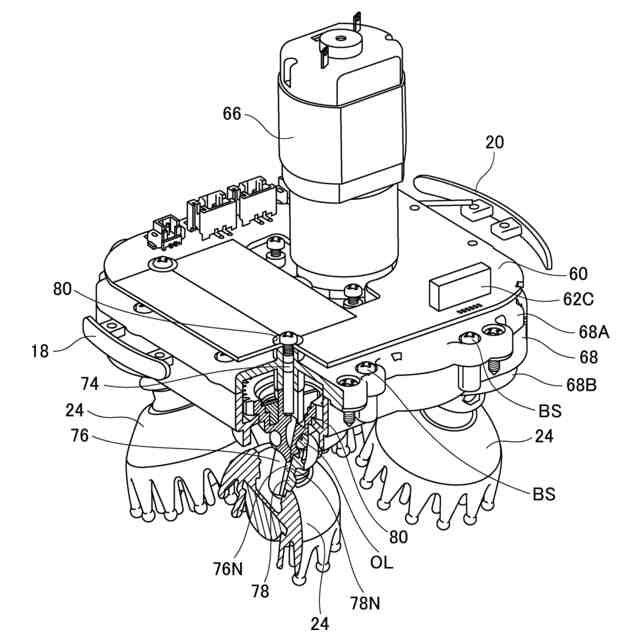

前記マッサージヘッド駆動機構は、複数のギヤー列で構成されることを特徴とする請求項1記載の頭部用マッサージ器。
【請求項４】

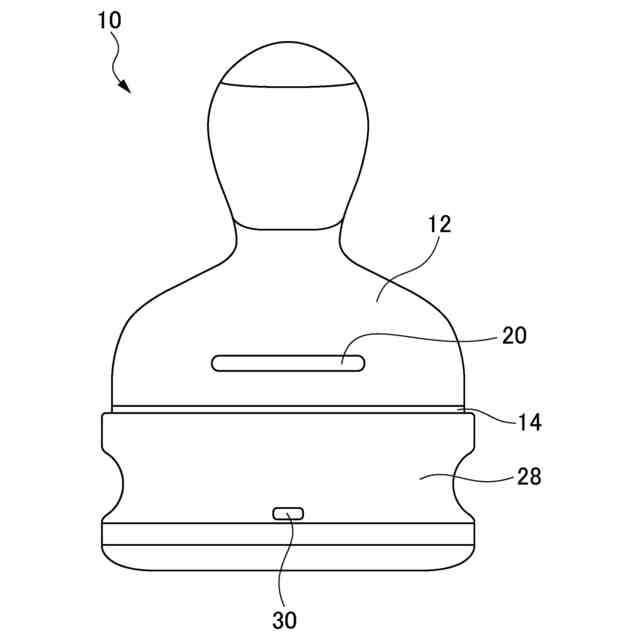

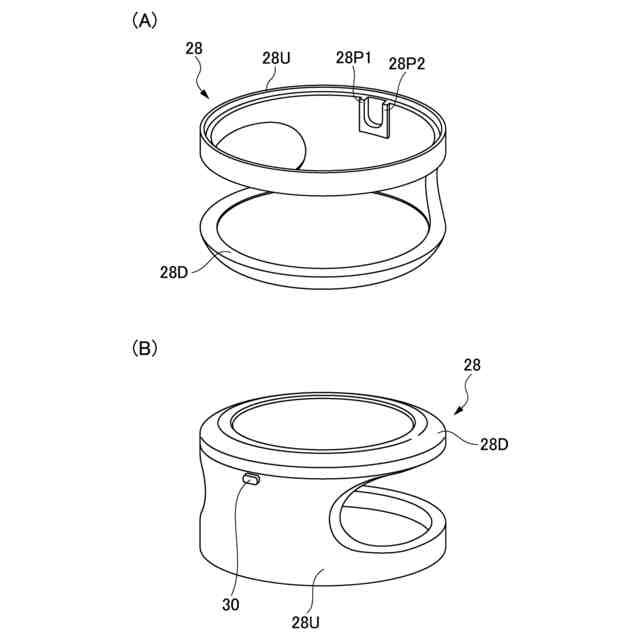

前記頭部用マッサージ器の二次電池は、前記ハウジングが載置され電気的に該二次電池に接続された蓄電器を介して充電されることを特徴とする請求項1記載の頭部用マッサージ器。
【請求項５】
前記ハウジングは、赤色発光ダイオード（ＬＥＤ）基板を下面部に備えることを特徴とする請求項1記載の頭部用マッサージ器。
【請求項６】
前記ハウジングの内部空間は、防水構造を有する密閉空間とされることを特徴とする請求項1記載の頭部用マッサージ器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、頭部用マッサージ器に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
電気シェーバにおいて、例えば、特許文献１に示されるように、シェービングクリームのような化粧品を身体外部から内部へ効率的に輸送するイオン導入デバイスをヘッド部に備えるものが提案されている。このような電気シェーバのイオン導入デバイスにおいては、化粧品が加えられた皮膚の上で動かされるシェービングヘッドに星形のイオン導入デバイスを構成する複数の隣り合う極を備え、それぞれ、異なる電位が各極に印加されている（図６参照）。また、肌用電気シェーバにおいて、例えば、特許文献２に示されるように、ヘッド部に備えられる加熱手段に代えて、肌の引き締め効果を奏する筋電気刺激（ＥＭＳ：ＥｌｅｃｔｒｉｃａｌＭｕｓｃｌｅＳｔｉｍｕｌａｔｉｏｎ）による作用、上述のような、肌を保湿できるイオン導入による作用、肌の毛穴汚れを除去する効果を奏するイオン導出による作用、または、これらの作用を組み合わせて、肌用電気シェーバに適用してもよいことが示唆されている。
【０００３】
また、美容電動ブラシ装置において、例えば、特許文献３に示されるように、頭皮のケア、および、顔のケアの両方を効率よく行うべく、頭皮のケア用アタッチメントと、顔のケア用のアタッチメントとが選択的に本体に装着できるものが提案されている。頭皮のケア用アタッチメントの基部、および、顔のケア用のアタッチメントの基部は、その凸部と本体の底座の溝とが嵌合されることにより、頭皮のケア用アタッチメントと、顔のケア用のアタッチメントとが選択的に本体に装着される。その際、連動軸と鋼製蓋とが接続されることにより、連動軸に微弱電圧が印加されるとき、回転せしめられる頭皮のケア用アタッチメント、または、顔のケア用のアタッチメントを通じて連動軸と鋼製蓋とを介して微弱電流が頭皮または顔に流れ、頭皮または顔に電気刺激が与えられる。
【先行技術文献】
【特許文献】
【０００４】
特表２０１０－５１０８２１号公報
特開２０２２－１８７０９８号公報
特許第７１４４７９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献３に示されるような、美容電動ブラシ装置による頭皮のケアにおいても、シャンプー等に含まれる栄養素を身体外部から内部へ効率的に輸送するイオン導入デバイス、あるいは、毛穴汚れを除去する効果を奏するイオン導出デバイスを活用することが要望されている。
【０００６】
しかしながら、頭髪で覆われている頭部の頭皮は、頭髪により、イオン導入デバイスおよびイオン導出デバイスが直接的に頭皮に接触できないのでイオン導入作用およびイオン導出作用が確実に発揮されない虞がある。
【０００７】
以上の問題点を考慮し、本発明は、頭部用マッサージ器であって、イオン導入作用およびイオン導出作用を確実に発揮できる頭部用マッサージ器を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上述の目的を達成するために、本発明に係る頭部用マッサージ器は、操作部を有するハウジングであってマッサージヘッド駆動機構と、マッサージヘッド駆動機構を駆動する駆動用モータと、駆動用モータに電気的に接続される制御ユニットと、駆動用モータおよび制御ユニットに電力を供給する二次電池と、を収容するハウジングと、マッサージヘッド駆動機構に連結機構を介して着脱可能に装着されるイオン導入/イオン導出用マッサージヘッドを含む複数種類のマッサージヘッドと、制御ユニットに接続され、駆動用モータを駆動制御するモータ駆動制御部と、制御ユニットに接続され、複数種類のマッサージヘッドの導電性シリコーンゴム製の複数の接触ピンに所定の電位を供給する筋電気刺激（ＥＭＳ）回路部の動作制御を行う筋電気刺激（ＥＭＳ）制御部と、制御ユニットに接続され、イオン導入/イオン導出用マッサージヘッドの導電性シリコーンゴム製の複数の接触ピンに所定の電位を供給するイオン導入/イオン導出回路部の動作制御を行うイオン導入/イオン導出制御部と、を備え、イオン導入/イオン導出用マッサージヘッドは、皮膚に接触するテラヘルツ鉱石で成形された磁石を少なくとも有することを特徴とする。
【０００９】
イオン導入/イオン導出用マッサージヘッドは、円周方向に沿って間隔をもって配列された導電性シリコーンゴム製の複数の接触ピンの内側に、頭皮に接触するテラヘルツ鉱石で成形された磁石を有するものであってもよい。
【００１０】
マッサージヘッド駆動機構は、複数のギヤー列で構成されてもよい。頭部用マッサージ器の二次電池は、ハウジングが載置され電気的に接続された蓄電器を介して充電されてもよい。ハウジングは、赤色発光ダイオード（ＬＥＤ）基板を下面部に備えるものであってもよい。ハウジングの内部空間は、防水構造を有する密閉空間とされてもよい。
【発明の効果】
（【００１１】以降は省略されています）
