公開番号2025176084
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025143801,2021176871
出願日2025-08-29,2021-10-28
発明の名称駆動装置及び撮像装置
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類G03B 5/00 20210101AFI20251126BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】駆動装置及び撮像装置を提供する。
【解決手段】デジタルカメラ1は、磁石52及び磁石53と、上記磁石からの作用を受け
る駆動用コイル62及び位置センサ63と、位置センサ63を通過し、駆動用コイル62
に電流が流れることによって第1起電力を生じさせる第1電気配線(配線領域64A及び
配線領域65A)と、駆動用コイル62に電流が流れることによって上記第1起電力と逆
方向の起電力である第2起電力を生じさせる第2電気配線(配線領域64B及び配線領域
65B)と、位置センサ63の出力に基づいて駆動用コイル62に流す電流を制御する制
御部18と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
磁石と、
前記磁石からの作用を受けるコイル及び位置センサと、
前記位置センサを通過し且つ前記コイルの内側から前記コイルの外側に跨がる電気配線と、
前記位置センサの出力に基づいて前記コイルに流す電流を制御するプロセッサと、を備え、
前記コイルに電流が流れることによって、前記電気配線により生じる起電力が閾値以下である駆動装置。
続きを表示（約 510 文字）【請求項２】
請求項１に記載の駆動装置であって、
前記電気配線は、ループパターンを形成する駆動装置。
【請求項３】
請求項２に記載の駆動装置であって、
前記コイルに電流が流れることによって前記ループパターンを通過する磁束線の積算値が閾値以下である駆動装置。
【請求項４】
請求項２又は３に記載の駆動装置であって、
前記コイルを通過する磁束線の方向に見た状態にて、前記ループパターンにおける前記コイルの外側の領域の面積は、前記ループパターンにおける前記コイルの外周縁よりも内側の領域の面積よりも大きい駆動装置。
【請求項５】
請求項１から４のいずれか１項に記載の駆動装置であって、
前記位置センサは、前記コイルを通過する磁束線の方向に見た状態にて、前記コイルの内側に配置されている駆動装置。
【請求項６】
請求項１から５のいずれか１項に記載の駆動装置であって、
前記電気配線は、前記位置センサの差動出力配線である駆動装置。
【請求項７】
請求項１から６のいずれか１項に記載の駆動装置を備える撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、駆動装置及び撮像装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、位置検出用のセンサとしてホール素子を用いた半導体パッケージを含むカメラモジュールが記載され、位置検出用のセンサと電流供給用の配線とをできるだけ離して配置すること、或いは、この電流供給用の一対の配線間で、互いに電流の流れる向きが逆方向となるようにし漏れ磁場を相殺すること等によって、位置検出用のセンサに与える漏れ磁場による影響を低減することが記載されている。
【０００３】
特許文献２には、撮像光学系を介して結像した光学像に応じた画像信号を出力する撮像素子を備える電子機器に用いられ、上記撮像素子を上記撮像光学系の光軸に直交する方向に移動させて上記画像信号が示す画像において生じたブレを補正するブレ補正装置が記載されている。
【０００４】
特許文献３には、固定体と、光学素子を保持する可動体と、上記固定体に対して上記可動体を移動可能に支持する支持機構と、上記可動体を移動させる振れ補正用駆動機構とを備え、上記振れ補正用駆動機構は、上記可動体又は上記固定体のいずれか一方に設けられた磁石と、上記可動体又は上記固定体のいずれか他方に設けられ上記磁石の磁界内で上記可動体に電磁力を作用させる駆動コイルとを有する磁気駆動機構であり、上記可動体又は上記固定体のうち、上記駆動コイルが設けられている部材には、上記電磁力による上記磁石の変位を検出する磁気検出素子と、その磁気検出素子に作用する上記駆動コイルからの磁束をキャンセル可能な磁束を発生するキャンセルコイルとが設けられていることを特徴とする振れ補正機能付き光学ユニットが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－１０２８０３公報
特開２０２０－１７０９６２公報
特開２０１８－２０５５８５公報
【発明の概要】
【課題を解決するための手段】
【０００６】
本開示の技術に係る一つの実施形態の駆動装置は、磁石と、上記磁石からの作用を受けるコイル及び位置センサと、上記位置センサを通過し且つ上記コイルの内側から上記コイルの外側に跨がる電気配線と、上記位置センサの出力に基づいて上記コイルに流す電流を制御するプロセッサと、を備え、上記コイルに電流が流れることによって、上記電気配線により生じる起電力が閾値以下であるものである。
【０００７】
本開示の技術に係る一つの実施形態の撮像装置は、上記駆動装置を備えるものである。
【図面の簡単な説明】
【０００８】
本発明の撮像装置の一実施形態であるデジタルカメラ１の概略構成を示す図である。

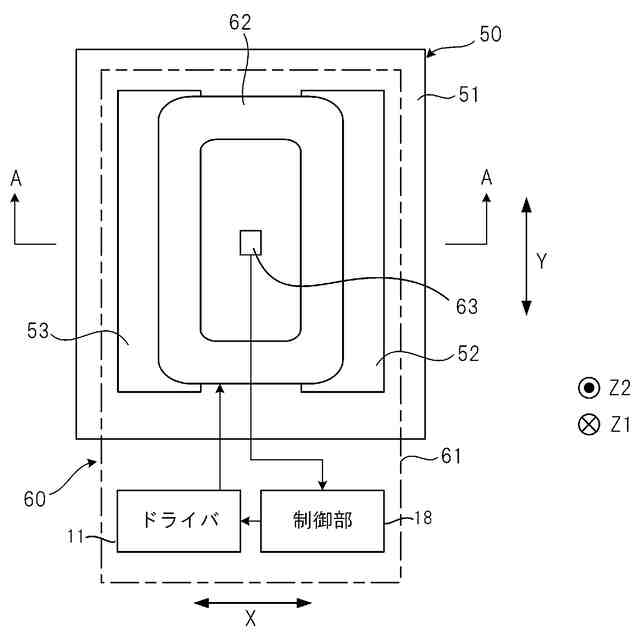

図１に示すデジタルカメラ１における撮像素子シフト機構１３の概略構成を部分的に示す模式図である。

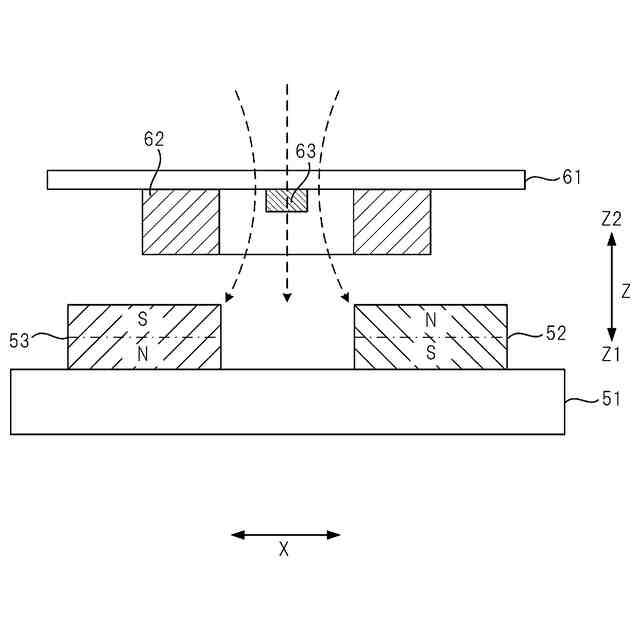

図２のＡ－Ａ矢視の断面模式図である。

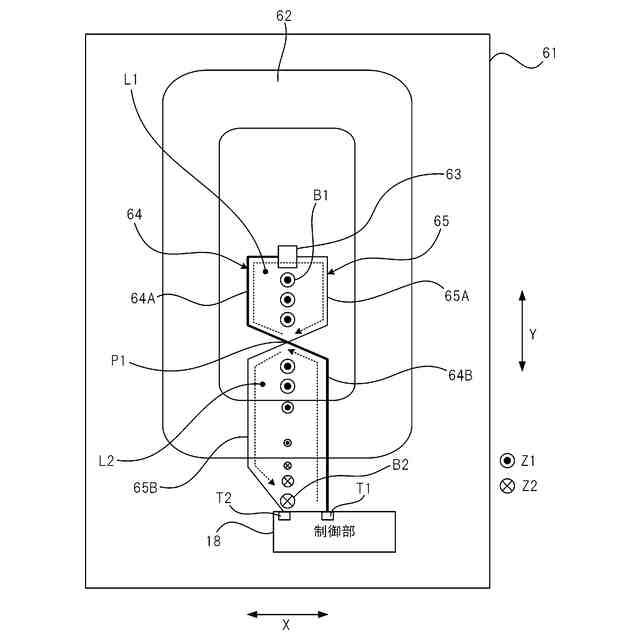

図２に示す可動部６０を方向Ｚ２に見た模式図である。
位置センサ６３と制御部１８を接続する電気配線の第一変形例を示す、図４に対応する模式図である。

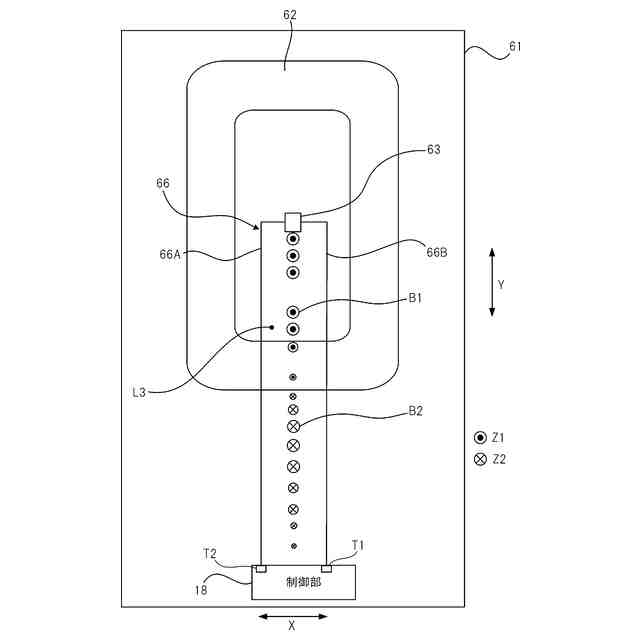

位置センサ６３と制御部１８を接続する電気配線の第二変形例を示す、図４に対応する模式図である。

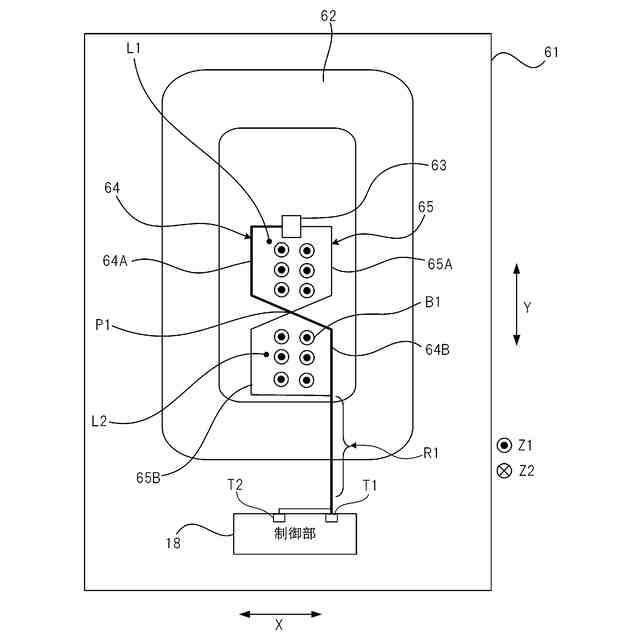

位置センサ６３と制御部１８を接続する電気配線の第三変形例を示す、図４に対応する模式図である。
スマートフォン２００の外観を示すものである。

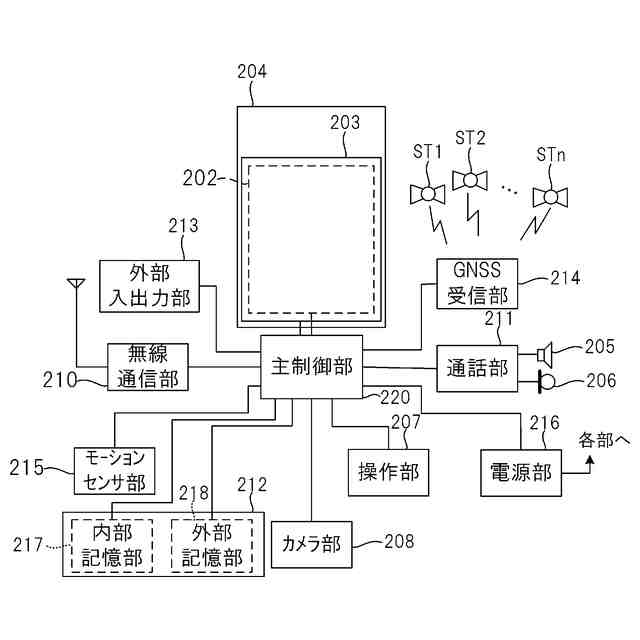

図８に示すスマートフォン２００の構成を示すブロック図である。
図７に示す電気配線の構成において位置センサ６３を駆動用コイル６２の外側に配置する場合の構成例を示す、図４に対応する模式図である。
【発明を実施するための形態】
【０００９】

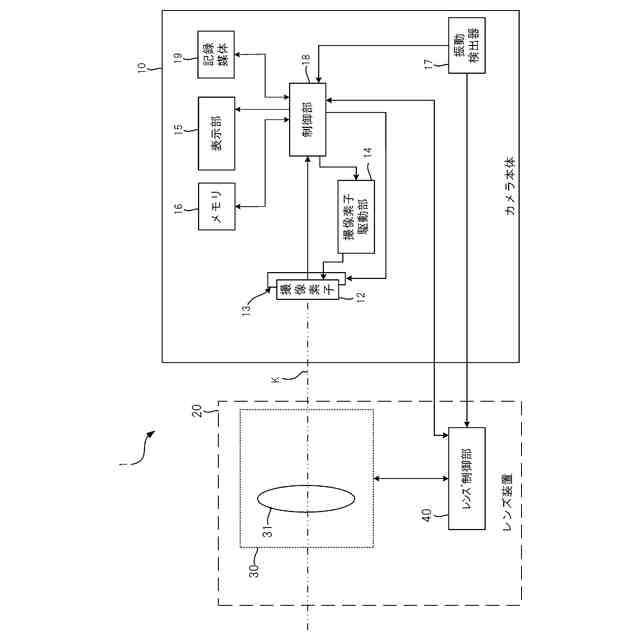

図１は、本発明の撮像装置の一実施形態であるデジタルカメラ１の概略構成を示す図である。デジタルカメラ１は、カメラ本体１０とレンズ装置２０とを備える。レンズ装置２０は、カメラ本体１０に着脱可能に、換言すると交換可能に構成されている。レンズ装置２０はカメラ本体１０と一体化されていてもよい。
【００１０】
レンズ装置２０は、撮像光学系３０とレンズ制御部４０とを有する。撮像光学系３０は、撮像レンズ３１と、図示しない絞り機構等を備えている。撮像レンズ３１は、例えば撮像光学系３０の焦点を調節するためのレンズ等を含む、単一のレンズ又は複数のレンズで構成される。レンズ制御部４０は、プロセッサを主体に構成されており、後述の制御部１８の制御により、撮像光学系３０を駆動制御する。
（【００１１】以降は省略されています）
