公開番号2025175941
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025003396
出願日2025-01-09
発明の名称感光性樹脂組成物、これを用いた感光性樹脂膜、ディスプレイ装置、および感光性樹脂膜の製造方法
出願人三星エスディアイ株式会社,SAMSUNG SDI Co., LTD.
代理人弁理士法人高橋・林アンドパートナーズ
主分類G03F 7/032 20060101AFI20251126BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】低温でも十分に硬化し、かつ透明で、カラーフィルタとの接着力に優れ、現像性および微細パターン性に優れた感光性樹脂組成物を提供することを課題の一つとする。
【解決手段】感光性樹脂膜は、(A)1.66以上の屈折率を有する高分子樹脂、(B)光重合性単量体、(C)光重合開始剤、および(D)溶媒を含み、前記高分子樹脂は繰り返し構造単位を有し、前記構造単位は、酸二無水物から誘導された残基を含む。構造単位は、硫黄原子を1つ以上含む残基をさらに含んでもよい。

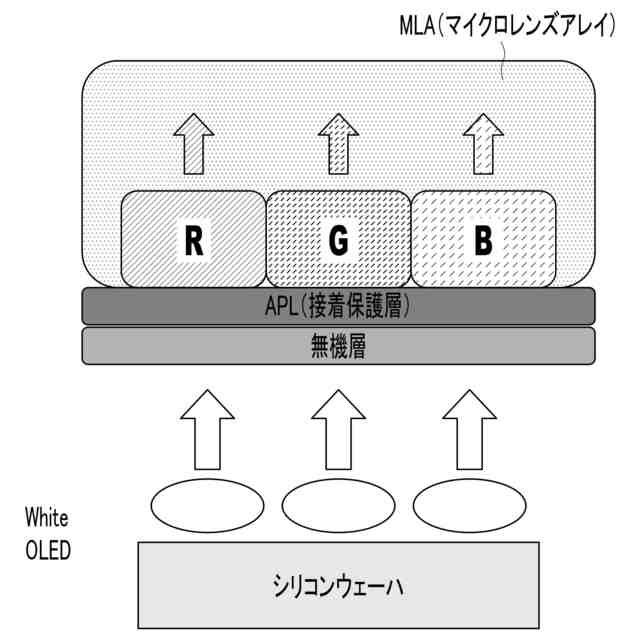

【選択図】図1
特許請求の範囲【請求項１】
（Ａ）１．６６以上の屈折率を有する高分子樹脂、
（Ｂ）光重合性単量体、
（Ｃ）光重合開始剤、および
（Ｄ）溶媒を含み、
前記高分子樹脂は繰り返し構造単位を有し、
前記構造単位は酸二無水物から誘導された残基を含む、感光性樹脂組成物。
続きを表示（約 1,900 文字）【請求項２】
前記構造単位は、硫黄原子を１つ以上含む残基をさらに含む、請求項１に記載の感光性樹脂組成物。
【請求項３】

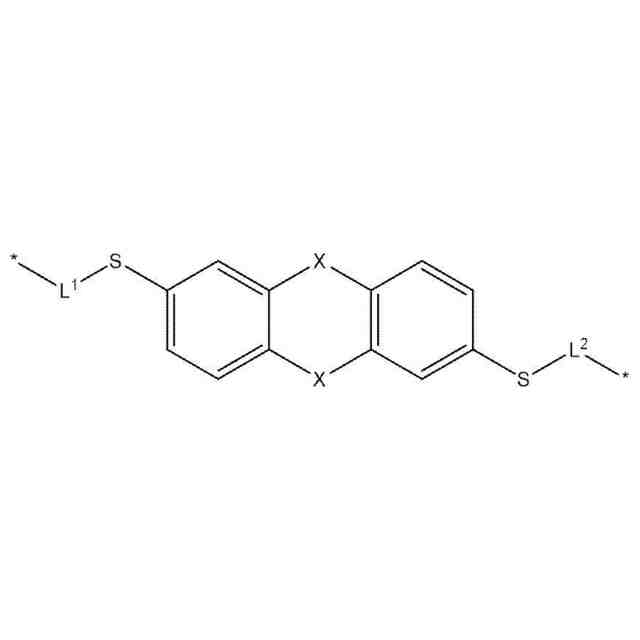

前記硫黄原子を１つ以上含む残基は、下記化学式１～化学式３で表される構造を含む、請求項２に記載の感光性樹脂組成物。
JPEG
24
107
化学式１
TIFF
2025175941000052.tif
52
170
化学式２
TIFF
2025175941000053.tif
30
145
化学式３
前記化学式１～化学式３中、
Ｘは
＊
－Ｓ－
＊
または
＊
－Ｓ（＝Ｏ）
２
－
＊
であり、
Ｒ
１
は置換もしくは非置換の炭素数１～２０のアルキル基または置換もしくは非置換の炭素数６～２０のアリール基であり、
Ｌ
１
～Ｌ
６
はそれぞれ独立して、置換もしくは非置換の炭素数１～２０のアルキレン基または置換もしくは非置換の炭素数６～２０のアリーレン基である。
【請求項４】

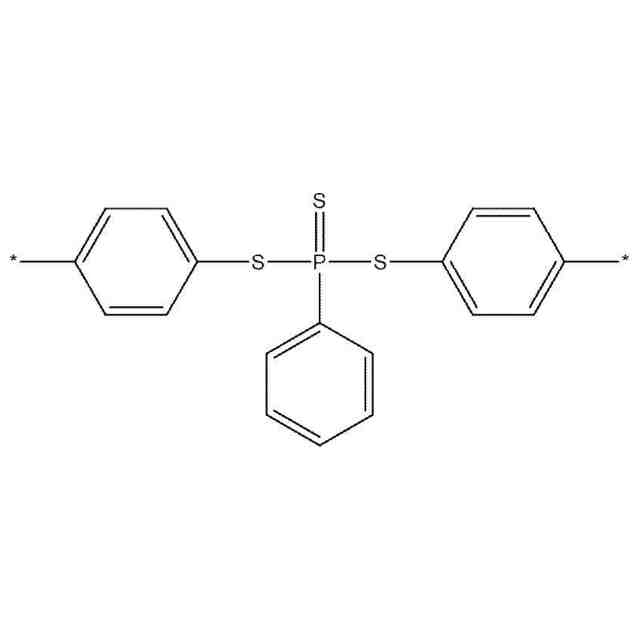

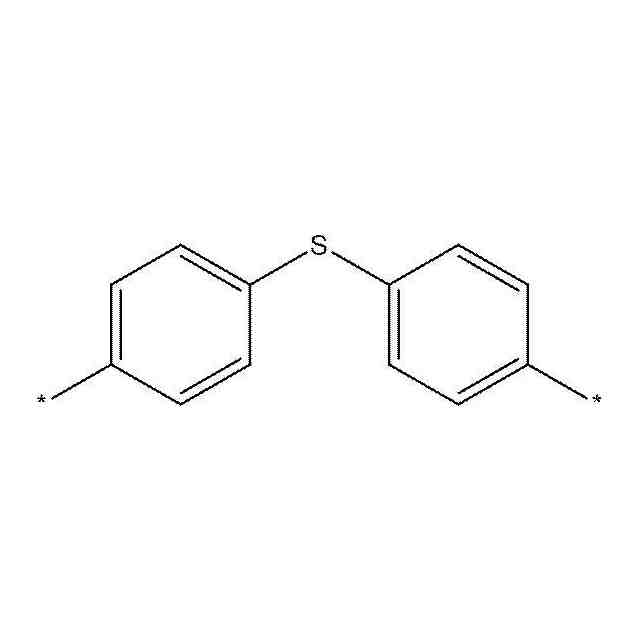

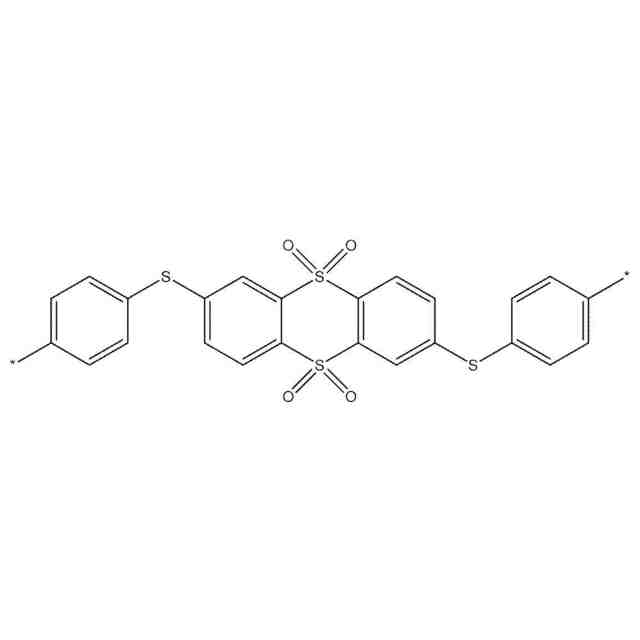

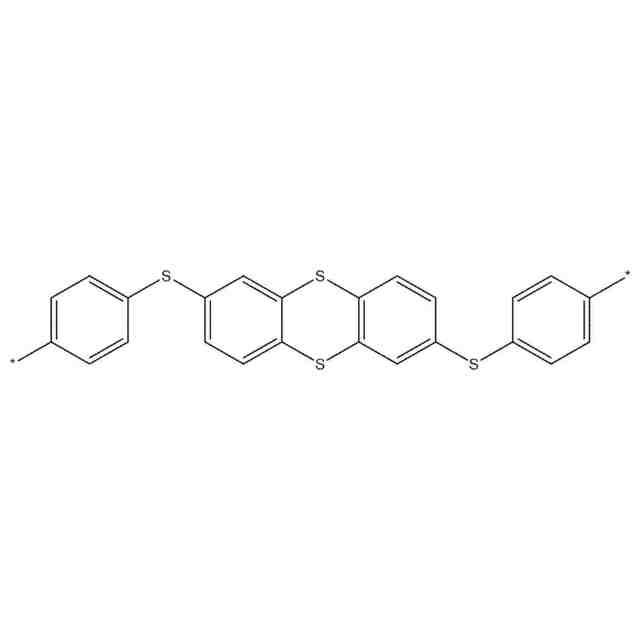

前記硫黄原子を１つ以上含む残基は、下記化学式１－１、化学式１－２、化学式２－１、および化学式３－１からなる群より選択される少なくとも一つ以上の構造を含む、請求項２に記載の感光性樹脂組成物。
JPEG
23
143
化学式１－１
JPEG
38
143
化学式１－２
JPEG
43
104
化学式２－１
JPEG
22
72
化学式３－１
【請求項５】

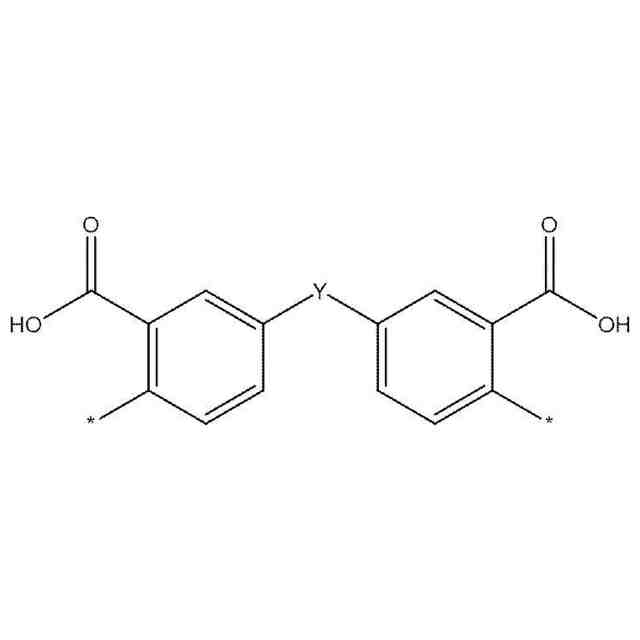

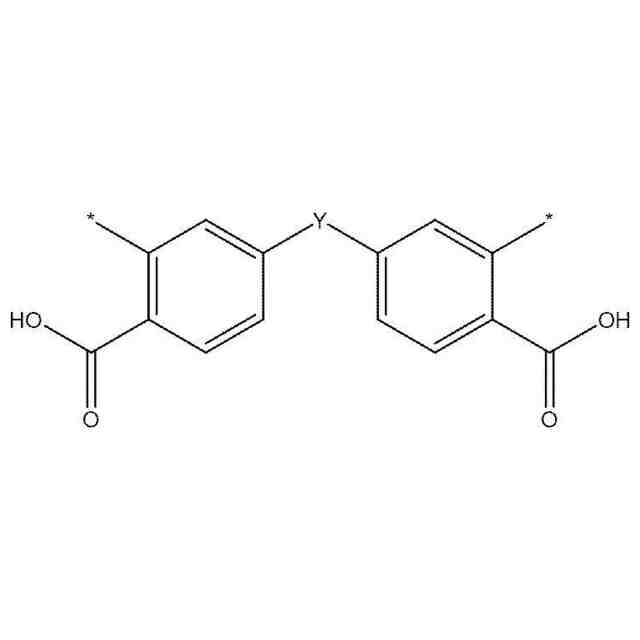

前記酸二無水物から誘導された残基は、下記化学式４－１または化学式４－２で表される構造を含む、請求項１に記載の感光性樹脂組成物。
JPEG
33
94
化学式４－１
JPEG
32
94
化学式４－２
前記化学式４－１および化学式４－２中、
Ｙは単結合または
＊
－Ｃ（＝Ｏ）－
＊
である。
【請求項６】
前記高分子樹脂内繰り返し構造単位は、下記化学式５～化学式８のうちのいずれか一つで表される、請求項１に記載の感光性樹脂組成物。
JPEG
64
153
化学式５
JPEG
62
153
化学式６
JPEG
58
134
化学式７
JPEG
58
126
化学式８
【請求項７】
前記高分子樹脂は、前記感光性樹脂組成物の総量を基準にして１０重量％～３０重量％で含まれる、請求項１に記載の感光性樹脂組成物。
【請求項８】
前記高分子樹脂は２０，０００ｇ／ｍｏｌ～８０，０００ｇ／ｍｏｌの重量平均分子量を有する、請求項１に記載の感光性樹脂組成物。
【請求項９】
前記感光性樹脂組成物は、前記感光性樹脂組成物の総量に対して
前記（Ａ）高分子樹脂１０重量％～３０重量％、
前記（Ｂ）光重合性単量体３重量％～１５重量％、
前記（Ｃ）光重合開始剤０．１重量％～５重量％、および
前記（Ｄ）溶媒残部量を含む、請求項１に記載の感光性樹脂組成物。
【請求項１０】
前記感光性樹脂組成物は、マロン酸、３－アミノ－１，２－プロパンジオ－ル、シラン系カップリング剤、レベリング剤、界面活性剤、重合禁止剤またはこれらの組み合わせの添加剤をさらに含む、請求項１に記載の感光性樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、感光性樹脂組成物、これを用いた感光性樹脂膜、ディスプレイ装置、および前記感光性樹脂膜の製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
最近、ＶＲ（ＶｉｒｔｕａｌＲｅａｌｉｔｙ）、ＡＲ（ＡｕｇｍｅｎｔｅｄＲｅａｌｉｔｙ）、およびＭＲ（ＭｉｘｅｄＲｅａｌｉｔｙ）機器に適用されるディスプレイパネルとして、自ら光を出す自発光型（Ｅｍｉｓｓｉｖｅ）マイクロＯＬＥＤディスプレイパネルに対する関心が高まっている。
【０００３】
一般的なＯＬＥＤディスプレイパネルに比べてピクセル大きさが１０倍程度小さいマイクロＯＬＥＤディスプレイパネルの場合、既存のＦＭＭ（ＦｉｎｅＭｅｔａｌＭａｓｋ）技術では赤（Ｒ）／緑（Ｇ）／青（Ｂ）発光層を精巧に形成しにくい。即ち、ＶＲ、ＡＲなどの機器に既存の液晶ディスプレイを適用するにはカラーフィルタのパターンサイズが大きくて解像度を高めるのに無理がある。
【０００４】
よって、最近になって、４０００ｐｐｉ以上の高い解像度を実現するためにＯＬＥＤｏｓ（ＯＬＥＤｏｎＳｉｌｉｃｏｎ）技術が導入されている。当該技術は、シリコンウェハー（ｓｉｌｉｃｏｎｗａｆｅｒ）の上に蒸着されたＯＬＥＤをバックライト（ｂａｃｋｌｉｇｈｔ）にしてその上にカラーフィルタをパターニングする。既存の液晶ディスプレイに用いたカラーフィルタはガラス（ｇｌａｓｓ）に１００μｍ程度のパターンが載せられ露光と２３０℃以上の高温でポストベーク（ｐｏｓｔｂａｋｅ）工程を経て硬化される反面、ＯＬＥＤｏｓの上に載せられるカラーフィルタはＯＬＥＤのために高温工程を経ることができなくて低温硬化が可能でなければならず、解像度を高めるために微細パターニングされることも重要である。ＶＲ、ＡＲ、ＭＲ機器の特性上、大きさも小さいのでその内で所望の解像度を実現するためには微細パターニングが必須である。
【０００５】
但し、低温（１００℃以下）でのみ硬化が行われるので、既存の材料から作られたカラーフィルタは現像性およびパターン性が不足するという問題がある。したがって、低温硬化可能な透明素材として、カラーフィルタ接着力だけでなく、現像性および微細パターン性に優れた素材に対する研究が行われている。
【先行技術文献】
【特許文献】
【０００６】
韓国公開特許第２０１６－００００１０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明の一実施形態は、低温でも十分に硬化し、かつ透明で、カラーフィルタとの接着力に優れ、現像性および微細パターン性に優れた感光性樹脂組成物を提供する。
【０００８】
本発明の他の一実施形態は、前記感光性樹脂組成物を用いて製造された感光性樹脂膜を提供する。
【０００９】
本発明のさらに他の一実施形態は、前記感光性樹脂膜を含むディスプレイ装置を提供する。
【００１０】
本発明のさらに他の一実施形態は、前記感光性樹脂膜の製造方法を提供する。
【課題を解決するための手段】
（【００１１】以降は省略されています）
