公開番号2025175412
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081510
出願日2024-05-20
発明の名称PC部材の接合方法、PC部材の接合構造、及びグラウト充填方法
出願人株式会社大林組,三井住友建設株式会社
代理人弁理士法人一色国際特許事務所
主分類E04G 21/12 20060101AFI20251126BHJP(建築物)
要約【課題】PC部材を接合する際のグラウト充填を効率的に行えるようにする。
【解決手段】鉄筋が側方に突出する第1の側面を有する第1のPC部材と、前記第1のPC部材の側方に設けられ、複数のスリーブ継手が埋設されると共に前記スリーブ継手に前記鉄筋を挿入するための鉄筋挿入口が露出する第2の側面を備える第2のPC部材とを、前記第1の側面及び前記第2の側面にて接合するPC部材の接合方法であって、前記第1のPC部材と前記第2のPC部材とを、前記スリーブ継手に前記鉄筋挿入口から前記鉄筋が挿入されて、前記第1の側面と前記第2の側面との間に目地が形成されるように設置する設置工程と、前記複数のスリーブ継手の何れか一つに、グラウトを注入し、前記一つのスリーブ継手から前記目地にグラウトを流入させることにより、前記目地と前記複数のスリーブ継手とに連続してグラウトを充填するグラウト充填工程と、を備える。

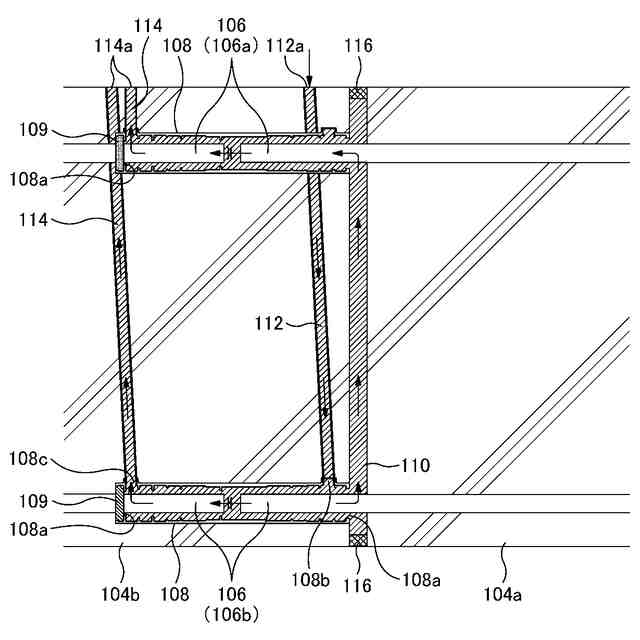

【選択図】図2
特許請求の範囲【請求項１】
鉄筋が側方に突出する第１の側面を有する第１のＰＣ部材と、前記第１のＰＣ部材の側方に設けられ、複数のスリーブ継手が埋設されると共に前記スリーブ継手に前記鉄筋を挿入するための鉄筋挿入口が露出する第２の側面を備える第２のＰＣ部材とを、前記第１の側面及び前記第２の側面にて接合するＰＣ部材の接合方法であって、
前記第１のＰＣ部材と前記第２のＰＣ部材とを、前記スリーブ継手に前記鉄筋挿入口から前記鉄筋が挿入されて、前記第１の側面と前記第２の側面との間に目地が形成されるように設置する設置工程と、
前記複数のスリーブ継手の何れか一つにグラウトを注入し、前記何れか一つのスリーブ継手から前記鉄筋挿入口を通して前記目地にグラウトを流入させ、前記目地から前記何れか一つのスリーブ継手以外のスリーブ継手に前記鉄筋挿入口を通してグラウトを流入させることにより、前記目地と前記複数のスリーブ継手とに連続してグラウトを充填するグラウト充填工程と、
を備えるＰＣ部材の接合方法。
続きを表示（約 1,100 文字）【請求項２】
前記第２のＰＣ部材に、一端側において前記何れか一つのスリーブ継手の内部と連通し、他端が前記第２のＰＣ部材の前記側面以外の表面又は前記第２のＰＣ部材の外部で開口するグラウト注入通路を形成しておき、
前記グラウト充填工程では、前記グラウト注入通路を通して前記一つのスリーブ継手にグラウトを注入する請求項１に記載のＰＣ部材の接合方法。
【請求項３】
前記第２のＰＣ部材に、一端側において前記複数のスリーブ継手の内部にそれぞれ連通し、他端が前記第２のＰＣ部材の前記側面以外の表面又は前記第２のＰＣ部材の外部で開口する複数のグラウト排出通路を形成しておき、
前記複数のグラウト排出通路の全ての開口からグラウトが流出したことをもって、前記複数のスリーブ継手の全てにグラウトが充填されたと判断する請求項１又は２に記載のＰＣ部材の接合方法。
【請求項４】
前記何れか一つのスリーブ継手は、前記目地の高さ方向中央よりも低い位置に設けられたスリーブ継手である請求項１～３のうち何れか１項に記載のＰＣ部材の接合方法。
【請求項５】
前記複数のスリーブ継手は、上下複数段に設けられ、
前記グラウト充填工程では、最下段の前記スリーブ継手の何れか一つにグラウトを注入する請求項４に記載のＰＣ部材の接合方法。
【請求項６】
前記第１のＰＣ部材は梁部材又は柱梁仕口部材であり、前記第２のＰＣ部材は梁部材である請求項１～５の何れか１項に記載のＰＣ部材の接合方法。
【請求項７】
前記第１のＰＣ部材と前記第２のＰＣ部材とを、請求項１～６のうち何れか１項に記載の方法により接合してなるＰＣ部材の接合構造。
【請求項８】
鉄筋が側方に突出する第１の側面を有する第１のＰＣ部材と、前記第１のＰＣ部材の側方に設けられ、複数のスリーブ継手が埋設されると共に前記スリーブ継手に前記鉄筋を挿入するための鉄筋挿入口が露出する第２の側面を備える第２のＰＣ部材とを、前記第１の側面及び前記第２の側面にて接合するにあたり、前記第１の側面と前記第２の側面との間の目地と、前記スリーブ継手とにグラウトを充填する方法であって、
前記複数のスリーブ継手の何れか一つにグラウトを注入し、前記何れか一つのスリーブ継手から前記鉄筋挿入口を通して前記目地にグラウトを流入させ、グラウトを前記目地から前記何れか一つのスリーブ継手以外のスリーブ継手に前記鉄筋挿入口を通して流入させることにより、前記目地と前記複数のスリーブ継手とに連続してグラウトを充填するグラウト充填方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、本発明は、グラウトを充填してＰＣ部材を接合するＰＣ部材の接合方法、ＰＣ部材の接合構造、及びグラウト充填方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、プレキャストコンクリート（ＰＣ）部材を接合して架構構造を構築する工法が開示されている。

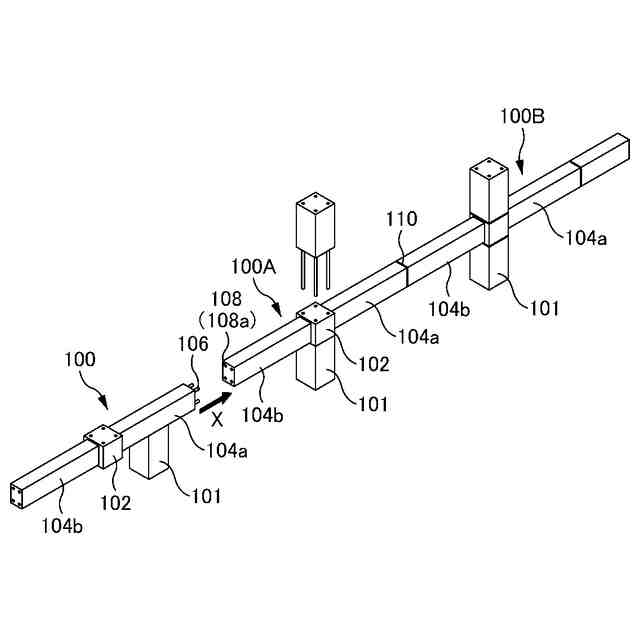

図１に示すように、特許文献１に開示された工法では、ＰＣ部材１００が用いられる。ＰＣ部材１００は、下階のＰＣ柱部材１０１の上に設置されるＰＣ仕口部１０２と、ＰＣ仕口部１０２から両側に延びるＰＣ梁部１０４ａ、１０４ｂとが一体に構成されたものである。一方のＰＣ梁部１０４ａの端面から梁主筋１０６の一端が突出し、他方のＰＣ梁部１０４ｂの端面には、梁主筋１０６の他端が接続されたスリーブ継手１０８の鉄筋挿入口１０８ａが露出している。
【０００３】
そして、ＰＣ部材１００を、建込み済みのＰＣ部材１００Ａに向けて横方向に移動させることにより、ＰＣ仕口部１０２をＰＣ柱部材１０１の上に位置させつつ、ＰＣ梁部１０４ａから突出した梁主筋１０６を、ＰＣ部材１００ＡのＰＣ梁部１０４ｂのスリーブ継手１０８に挿入する。その後、スリーブ継手１０８にグラウトを充填し、また、ＰＣ部材１００のＰＣ梁部１０４ａの端面と、ＰＣ部材１００ＡのＰＣ梁部１０４ｂの端面との間の目地１１０にグラウトを充填することにより、ＰＣ部材１００、１００Ａを接合する。
【０００４】
なお、図１には、ＰＣ部材１００Ａに先行して建て込まれたＰＣ部材１００ＢのＰＣ梁部１０４ｂの端面と、ＰＣ部材１００ＡのＰＣ梁部１０４ａの端面との間の目地１１０を示している。
【先行技術文献】
【特許文献】
【０００５】
特許第３８３７３９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記工法のように、側面（上記工法ではＰＣ梁部１０４ａの端面）から鉄筋が突出したＰＣ部材と、側面（上記工法ではＰＣ梁部１０４ｂの端面）にスリーブ継手が露出するＰＣ部材とを、これら側面を対向させて鉄筋をスリーブ継手に挿入して接合する場合、両ＰＣ部材の側面間の目地と、スリーブ継手とにグラウトを充填する必要がある。これらのグラウト充填を別工程で行うと、グラウト充填に係る工数が増えて施工効率が悪くなるという課題があった。
【０００７】
本発明は、上記の課題に鑑みてなされたものであり、その目的は、グラウトによりＰＣ部材を接合する際のグラウト充填を効率的に行えるようにすることである。
【課題を解決するための手段】
【０００８】

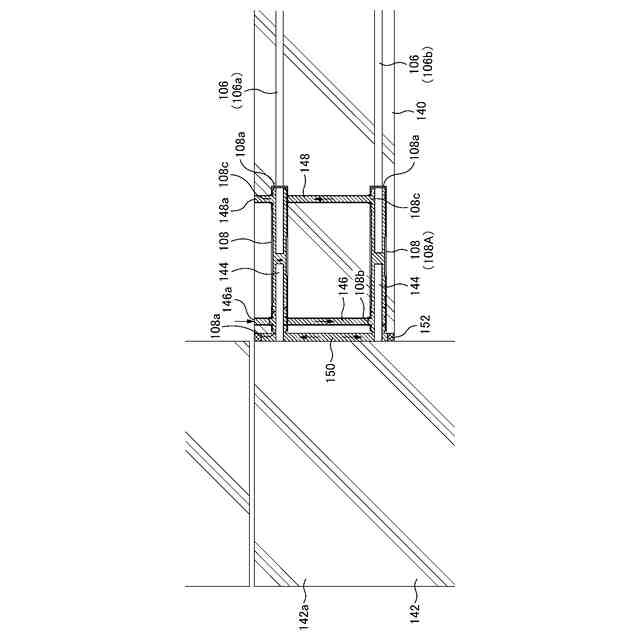

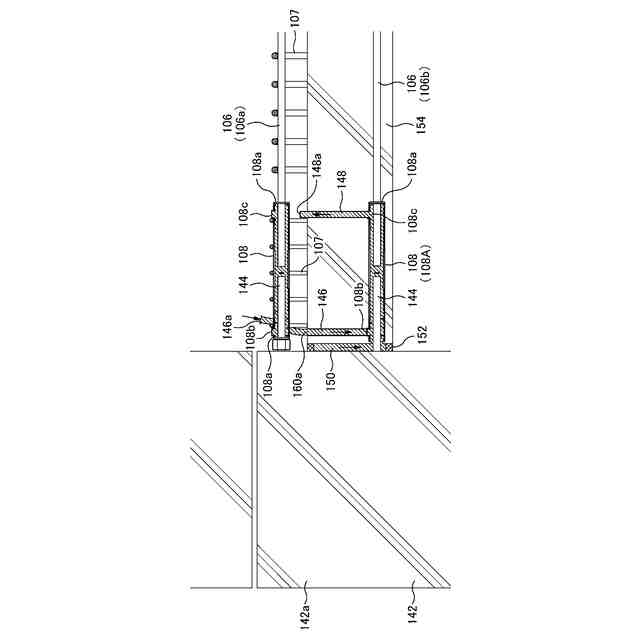

かかる目的を達成するため本発明は、鉄筋が側方に突出する第１の側面を有する第１のＰＣ部材と、前記第１のＰＣ部材の側方に設けられ、複数のスリーブ継手が埋設されると共に前記スリーブ継手に前記鉄筋を挿入するための鉄筋挿入口が露出する第２の側面を備える第２のＰＣ部材とを、前記第１の側面及び前記第２の側面にて接合するＰＣ部材の接合方法であって、前記第１のＰＣ部材と前記第２のＰＣ部材とを、前記スリーブ継手に前記鉄筋挿入口から前記鉄筋が挿入されて、前記第１の側面と前記第２の側面との間に目地が形成されるように設置する設置工程と、前記複数のスリーブ継手の何れか一つにグラウトを注入し、前記何れか一つのスリーブ継手から前記鉄筋挿入口を通して前記目地にグラウトを流入させ、前記目地から前記何れか一つのスリーブ継手以外のスリーブ継手に前記鉄筋挿入口を通してグラウトを流入させることにより、前記目地と前記複数のスリーブ継手とに連続してグラウトを充填するグラウト充填工程と、を備える。
【０００９】
本発明によれば、第２のＰＣ部材に設けたスリーブ継手にグラウトを注入し、このスリーブ継手から目地にグラウトを流入させ、更に、目地から各スリーブ継手へグラウトを流入させる。これにより、目地と複数のスリーブ継手へのグラウト充填を連続して行うことができるので、ＰＣ部材を接合する際のグラウト充填を効率的に行うことができる。
【００１０】

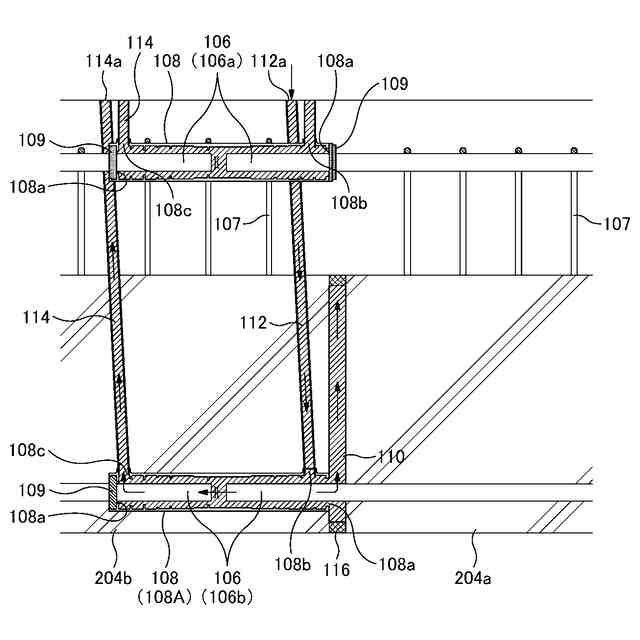

本発明において、前記第２のＰＣ部材に、一端側において前記何れか一つのスリーブ継手の内部と連通し、他端が前記第２のＰＣ部材の前記側面以外の表面又は前記ＰＣ部材の外部で開口するグラウト注入通路を形成しておき、前記グラウト充填工程では、前記グラウト注入通路を通して前記一つのスリーブ継手にグラウトを注入することとしてもよい。
（【００１１】以降は省略されています）
