公開番号2025175113
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025154040,2021211519
出願日2025-09-17,2021-12-24
発明の名称監視支援システム、方法及びプログラム
出願人株式会社JVCケンウッド
代理人
主分類H04N 7/18 20060101AFI20251120BHJP(電気通信技術)
要約【課題】監視映像から注目すべき映像を適切に表示させることで、監視者が不審者等を効
率的に検出することを支援すること。

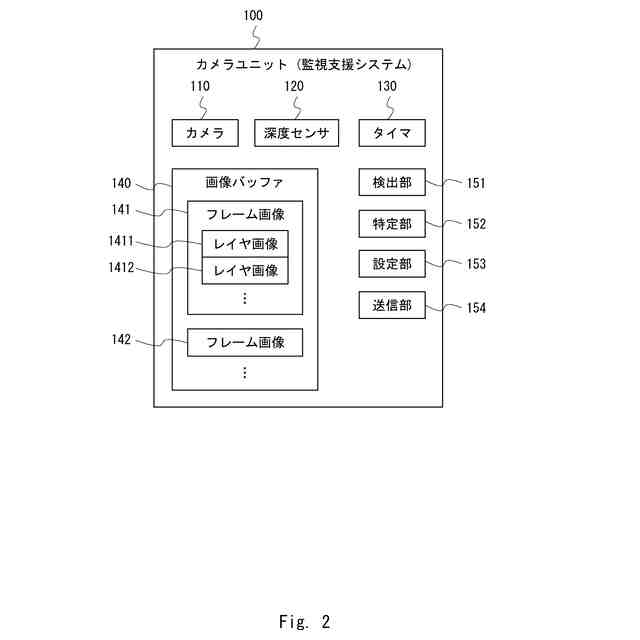

【解決手段】カメラユニット(100)は、所定時点にカメラにより撮影され、かつ、カ
メラとの距離が異なる複数のレイヤに対応する複数のレイヤ画像に対して、各レイヤに応
じた検出方式によりレイヤ画像内の人物の特定の行動を検出する検出部(151)と、特
定の行動が検出された場合、所定時点から第1の時間前までの間にカメラにより撮影され
た画像群を特定する特定部(152)と、通常優先度の画像よりも優先的に送信させるた
めの優先度を特定された画像群に設定する設定部(153)と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
所定時点にカメラにより撮影され、かつ、前記カメラとの距離が異なる複数のレイヤに対応する複数のレイヤ画像に対して、各レイヤに応じた検出方式により前記レイヤ画像内の人物の特定の行動を検出する検出部を備え、
前記検出部は、

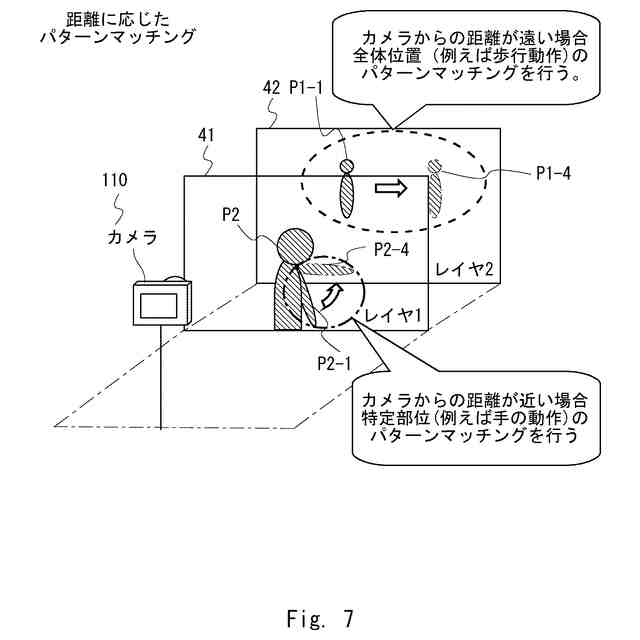

前記レイヤが前記カメラから所定距離未満を示す場合、前記レイヤ画像内の人物の特定部位のパターンマッチングを前記検出方式として行うことにより前記特定の行動を検出し、
前記レイヤが前記カメラから所定距離以上を示す場合、前記レイヤ画像内の人物の全体位置のパターンマッチングを前記検出方式として行うことにより前記特定の行動を検出する
監視支援システム。
続きを表示（約 320 文字）【請求項２】
コンピュータが、
所定時点にカメラにより撮影され、かつ、前記カメラとの距離が異なる複数のレイヤに対応する複数のレイヤ画像に対して、各レイヤに応じた検出方式により前記レイヤ画像内の人物の特定の行動を検出するステップと、
前記レイヤが前記カメラから所定距離未満を示す場合、前記レイヤ画像内の人物の特定部位のパターンマッチングを前記検出方式として行うことにより前記特定の行動を検出するステップと、
前記レイヤが前記カメラから所定距離以上を示す場合、前記レイヤ画像内の人物の全体位置のパターンマッチングを前記検出方式として行うことにより前記特定の行動を検出するステップと、
を行う監視支援方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、監視支援システム、方法及びプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
一般的に、監視カメラは、撮影した映像データのうち一部のフレーム画像をサンプリン
グして、モニタ装置へ送信する。モニタ装置は、受信したフレーム画像を、実際に撮影さ
れたフレームレートよりも長い間隔で画面に表示する。そのため、モニタ画面で監視を行
う監視者には、監視カメラで撮影された映像がコマ送りで再生されたように見える。よっ
て、監視者による不審者等の検出に遅れが生じ得る。
【０００３】
特許文献１には、撮影映像中の人物の数が所定値以上であったときに近隣のカメラの撮
影領域を変更する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－１１７５４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述したことから、店舗や街頭に設置された監視カメラにより撮影された映像のモニタ
装置での表示映像から、監視者が不審者等を検出することが困難であるという問題点があ
る。尚、上述した特許文献１にかかる技術は、不審な動きを検出するものではない。
【０００６】
本開示は、上述の課題に鑑みてなされたものであり、監視映像から注目すべき映像を適
切に表示させることで、監視者が不審者等を効率的に検出することを支援するための監視
支援システム、方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の第１の態様は、所定時点にカメラにより撮影され、かつ、前記カメラとの距離
が異なる複数のレイヤに対応する複数のレイヤ画像に対して、各レイヤに応じた検出方式
により前記レイヤ画像内の人物の特定の行動を検出する検出部と、前記特定の行動が検出
された場合、前記所定時点から第１の時間前までの間に前記カメラにより撮影された画像
群を特定する特定部と、通常優先度の画像よりも優先的に送信させるための優先度を前記
特定された画像群に設定する設定部と、を備える監視支援システムを提供する。
【０００８】
本開示の第２の態様は、コンピュータが、所定時点にカメラにより撮影され、かつ、前
記カメラとの距離が異なる複数のレイヤに対応する複数のレイヤ画像に対して、各レイヤ
に応じた検出方式により前記レイヤ画像内の人物の特定の行動を検出するステップと、前
記特定の行動が検出された場合、前記所定時点から第１の時間前までの間に前記カメラに
より撮影された画像群を特定するステップと、通常優先度の画像よりも優先的に送信させ
るための優先度を前記特定された画像群に設定するステップと、を行う監視支援方法を提
供する。
【０００９】
本開示の第３の態様は、所定時点にカメラにより撮影され、かつ、前記カメラとの距離
が異なる複数のレイヤに対応する複数のレイヤ画像に対して、各レイヤに応じた検出方式
により前記レイヤ画像内の人物の特定の行動を検出するステップと、前記特定の行動が検
出された場合、前記所定時点から第１の時間前までの間に前記カメラにより撮影された画
像群を特定するステップと、通常優先度の画像よりも優先的に送信させるための優先度を
前記特定された画像群に設定するステップと、をコンピュータに実行させる監視支援プロ
グラムを提供する。
【発明の効果】
【００１０】
本開示により、監視映像から注目すべき映像を適切に表示させることで、監視者が不審
者等を効率的に検出することを支援するための監視支援システム、方法及びプログラムを
提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
