公開番号2025173284
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078796
出願日2024-05-14
発明の名称包装装置
出願人株式会社寺岡精工
代理人弁理士法人英知国際特許商標事務所
主分類B65B 59/04 20060101AFI20251119BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】
フィルムと干渉することなく、容易に抜型交換を行うことのできる包装装置を提供することを目的とする。
【解決手段】
複数サイズの容器にフィルムをシールするために、複数の抜型を交換可能な包装装置であって、前記複数の抜型を装着可能とする装着手段と、前記容器の包装を行うフィルムを保持するフィルム保持手段と、前記容器のシール時に余ったフィルムを巻き取る余剰フィルム巻取手段と、前記抜型の交換を指示する交換指示手段と、各種制御を実行する制御部と、を備え、前記フィルム保持手段と前記余剰フィルム巻取手段は、前記装着手段の上方かつ近傍に配置され、前記フィルムは、前記装着手段の下方かつ近傍に吊架され、前記制御部は、前記フィルムと前記装着手段とを離間させる制御を行うことを特徴とする包装装置。

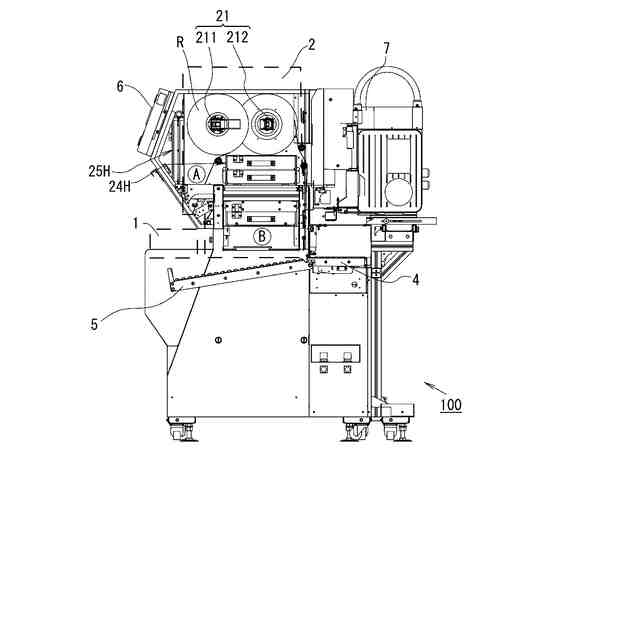

【選択図】図5
特許請求の範囲【請求項１】
複数サイズの容器にフィルムをシールするために、複数の抜型を交換可能な包装装置であって、
前記複数の抜型を装着可能とする装着手段と、前記容器の包装を行うフィルムを保持するフィルム保持手段と、前記容器のシール時に余ったフィルムを巻き取る余剰フィルム巻取手段と、抜型の交換を指示する交換指示手段と、各種制御を実行する制御部と、を備え、
前記フィルム保持手段と前記余剰フィルム巻取手段は、前記装着手段の上方かつ近傍に配置され、
前記フィルムは、前記装着手段の下方かつ近傍に吊架され、
前記制御部は、前記フィルムと前記装着手段とを離間させる制御を行う
ことを特徴とする包装装置。
続きを表示（約 690 文字）【請求項２】
前記制御部による前記フィルムと前記装着手段との離間は、前記フィルム保持手段または前記余剰フィルム巻取手段の一方又は両方を回転させることによって実現される
ことを特徴とする請求項１に記載の包装装置。
【請求項３】
前記制御部による前記フィルムと前記装着手段との離間は、ダンサーローラを移動させることによって実現される
ことを特徴とする請求項１に記載の包装装置。
【請求項４】
抜型の交換が完了した旨を確認のため入力する確認入力手段を備え、
前記制御部は、前記確認入力手段が操作された場合に、離間させた前記フィルムと前記装着手段とを近接させる
ことを特徴とする請求項１～３の何れか一項に記載の包装装置。
【請求項５】
複数サイズの容器にフィルムをシールするために、複数の抜型を交換可能な包装装置であって、
前記複数の抜型を装着可能とする装着手段と、前記容器の包装を行うフィルムを保持するフィルム保持手段と、前記容器のシール時に余ったフィルムを巻き取る余剰フィルム巻取手段と、抜型の交換を指示する交換指示手段と、各種制御を実行する制御部と、を備え、
前記フィルム保持手段と前記余剰フィルム巻取手段は、前記装着手段の上方かつ近傍に配置され、
前記フィルムは、前記装着手段の下方かつ近傍に吊架され、
前記制御部は、前記交換指示手段が操作された場合に、前記フィルム保持手段及び／又は前記余剰フィルム巻取手段を回転操作可能とする
ことを特徴とする包装装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は被包装物を載せたトレイにフィルムを被せ、該フィルムを前記トレイの縁部に熱溶着する包装装置に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
従来の包装装置として、被包装物である食品を、計量はかりに載せ、次いでこれを、コンベア上に供給されるトレイ内に搬送し、トレイ上のフィルムの蓋にヒートシールするよう作動する包装装置がある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特表２０１３－５１５６５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の包装装置は、包装される食品を計量した後、当該食品を、コンベア上のトレイ内に手作業等により搬送しヒートシールを行った後、コンベアで移送されて重量選別され、さらに、ラベル貼付を行うラベラーへとコンベアで移送されるものである。このように、特許文献１に記載の包装装置は、コンベア上に計量装置、ヒートシール装置、重量選別機、ラベラー等の各種機器が分散配置されるものであり、生産ラインに沿って大きなスペースを取るものであった。
本発明者らは、包装に必要とされる各種機器を１つの筐体に効率よく配置して省スペース化に寄与する包装装置を開発した。当該包装装置では、サイズの異なるトレイでの包装に対応するため、ヒートシールを行うための抜型として複数のサイズの抜型を用意し、これを交換して使用できる機能も備えられている。
しかし、省スペース化を追求する余り、ヒートシールを行うための抜型と熱溶着されるフィルムの取り回し箇所を近接して配置してしまうと、交換時の抜型の抜き差しに際して、抜型がフィルムに引っ掛かってしまうという問題が生じる。
【０００５】
本発明は、このような問題に対処することを課題とするものであり、フィルムと干渉することなく、容易に抜型交換を行うことのできる包装装置を提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
本発明の包装装置は、少なくとも以下の構成を具備するものである。
複数サイズの容器にフィルムをシールするために、複数の抜型を交換可能な包装装置であって、前記複数の抜型を装着可能とする装着手段と、前記容器の包装を行うフィルムを保持するフィルム保持手段と、前記容器のシール時に余ったフィルムを巻き取る余剰フィルム巻取手段と、抜型の交換を指示する交換指示手段と、各種制御を実行する制御部と、を備え、前記フィルム保持手段と前記余剰フィルム巻取手段は、前記装着手段の上方かつ近傍に配置され、前記フィルムは、前記装着手段の下方かつ近傍に吊架され、前記制御部は、前記フィルムと前記装着手段とを離間させる制御を行うことを特徴とする包装装置である。
また、本発明の包装装置は、少なくとも以下の構成を具備するものである。
複数サイズの容器にフィルムをシールするために、複数の抜型を交換可能な包装装置であって、前記複数の抜型を装着可能とする装着手段と、前記容器の包装を行うフィルムを保持するフィルム保持手段と、前記容器のシール時に余ったフィルムを巻き取る余剰フィルム巻取手段と、前記抜型の交換を指示する交換指示手段と、各種制御を実行する制御部と、を備え、前記フィルム保持手段と前記余剰フィルム巻取手段は、前記装着手段の上方かつ近傍に配置され、前記フィルムは、前記装着手段の下方かつ近傍に吊架され、前記制御部は、前記交換指示手段が操作された場合に、前記フィルム保持手段及び／又は前記余剰フィルム巻取手段を回転操作可能とすることを特徴とする包装装置である。
【発明の効果】
【０００７】
本発明によれば、フィルムと干渉することなく、容易に抜型交換を行うことのできる包装装置を提供することができる。
【図面の簡単な説明】
【０００８】

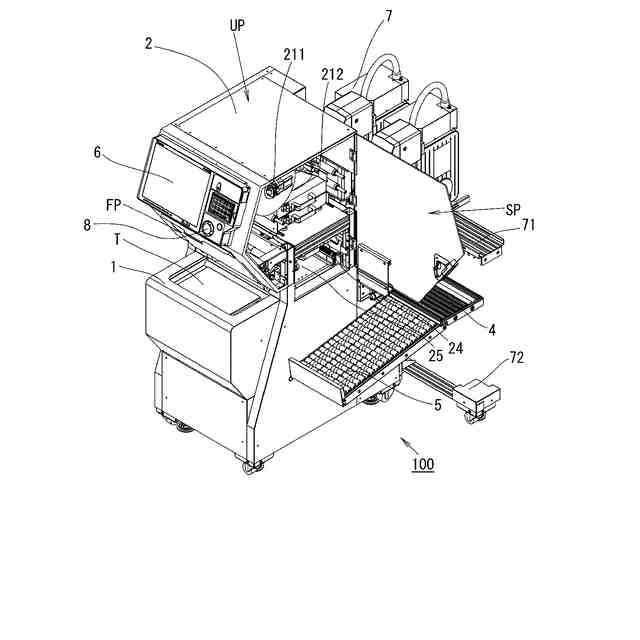

本発明の実施形態に係る包装装置の外観を示す右斜視図である。

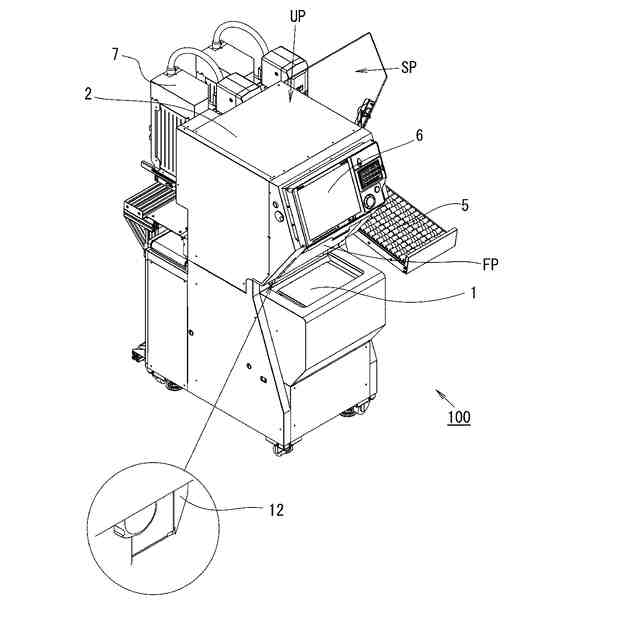

本発明の実施形態に係る包装装置の外観を示す左斜視図である。

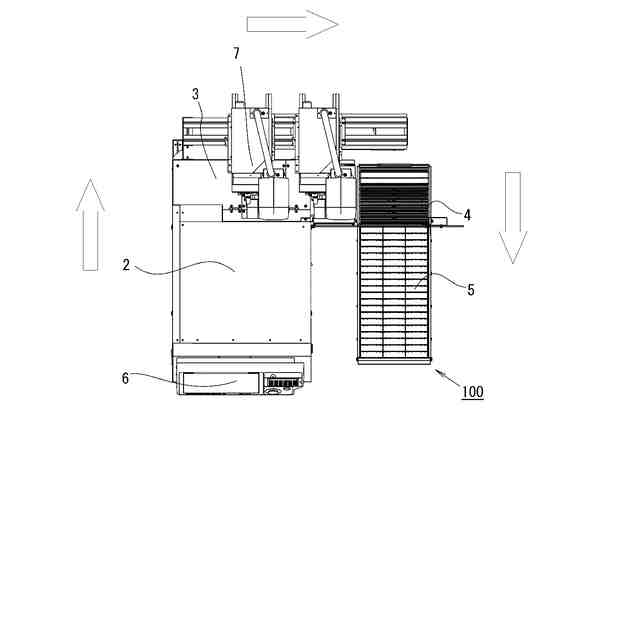

本発明の実施形態に係る包装装置の外観を示す上面図である。
本発明の実施形態に係る包装装置の右側面図である。

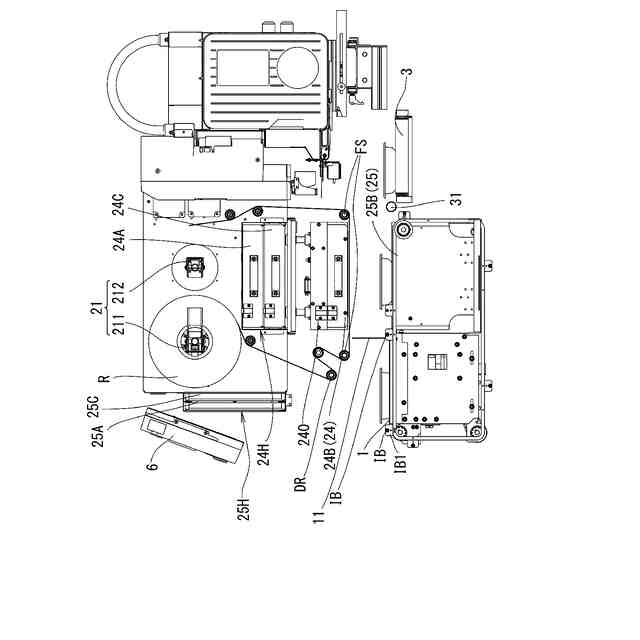

計量手段と包装手段の（機枠の一部を外した）右側面図である。

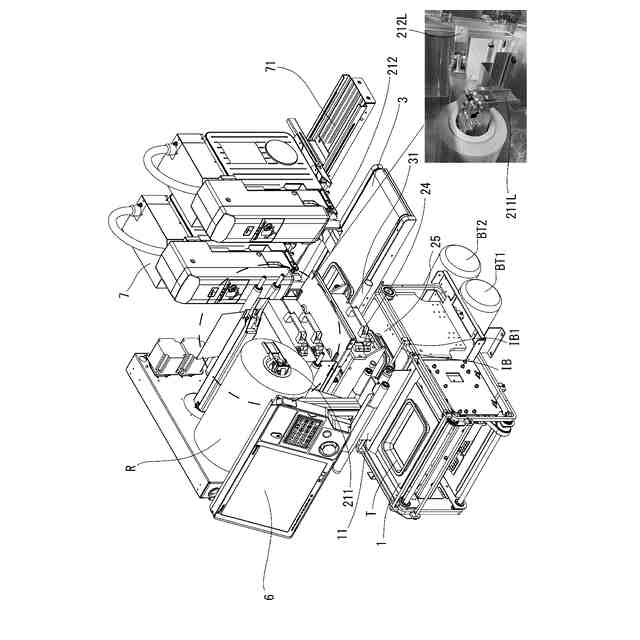

計量手段と包装手段の（機枠の一部を外した）右斜視図である。

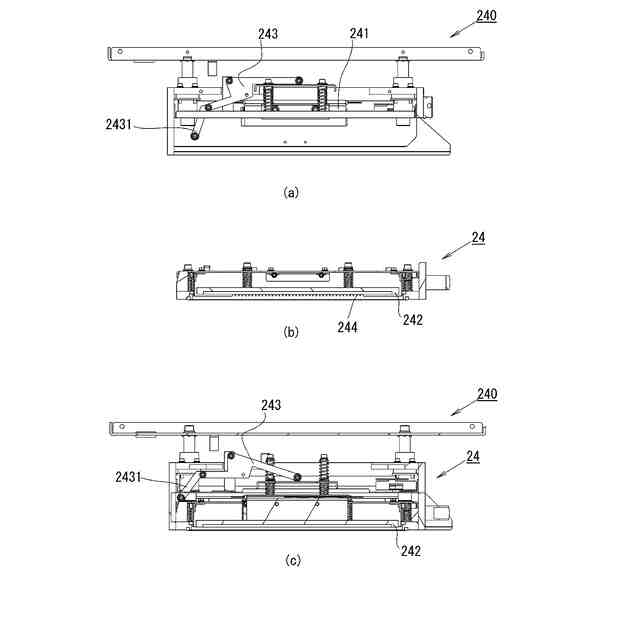

上抜型及び上抜型フォルダを説明する正断面図であって、図７（ａ）は上抜型非装填時の上抜型フォルダを、図７（ｂ）は上抜型単体を、図７（ｃ）は上抜型フォルダに上抜型が装填されている様子を、それぞれ示している。
上抜型を示す図であって、図８（ａ）は上面図、図８（ｂ）は正面図、図８（ｃ）は底面図、図８（ｄ）は上方斜視図、図８（ｅ）は下方斜視図である。
上抜型から、運搬時把持部分を外した状態を描いた図であって、図９（ａ）は上面図、図９（ｂ）は正面図、図９（ｃ）は底面図、図９（ｄ）は上方斜視図、図９（ｅ）は下方斜視図である。

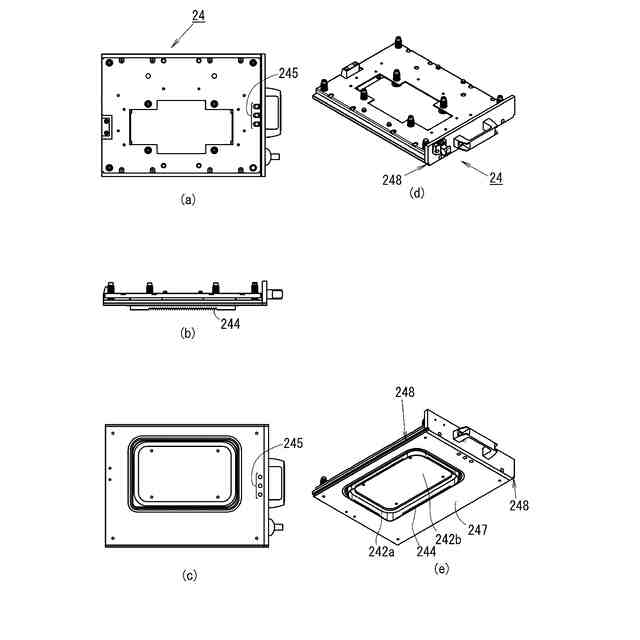

上抜型から、運搬時把持部分を外し、さらに、金属板及び周囲底板を省いて描いた図であって、図１０（ａ）は上面図、図１０（ｂ）は正面図、図１０（ｃ）は底面図、図１０（ｄ）は上方斜視図、図１０（ｅ）は下方斜視図である。

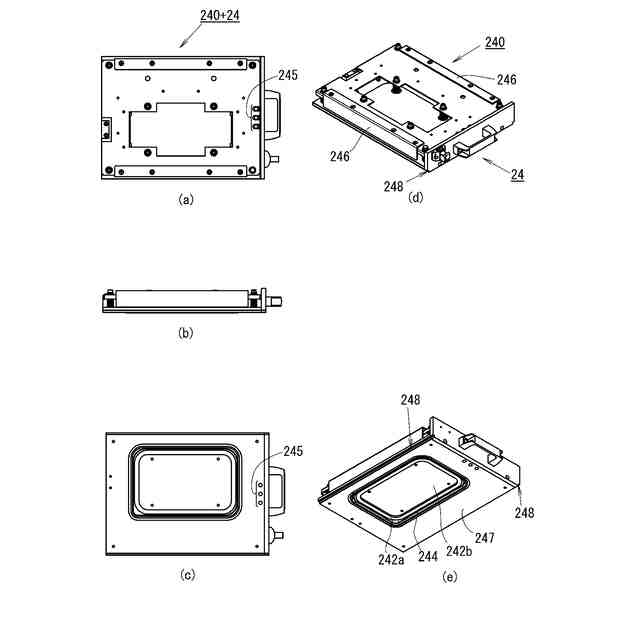

上抜型フォルダに上抜型が装填されている様子を示す図であって、図１１（ａ）は上面図、図１１（ｂ）は正面図、図１１（ｃ）は底面図、図１１（ｄ）は上方斜視図、図１１（ｅ）は右側面図、図１１（ｆ）は熱伝達部材を示す概念図である。
上抜型フォルダに上抜型が装填されていない様子を示す図であって、図１２（ａ）は上面図、図１２（ｂ）は正面図、図１２（ｃ）は底面図、図１２（ｄ）は上方斜視図、図１２（ｅ）は右側面図、図１２（ｆ）は図１２（ｄ）のＤ部分拡大図である。
下抜型を説明する図であって、図１３（ａ）は上面図を、図１３（ｂ）は側断面図を、それぞれ示している。
下抜型フォルダに下抜型を取り付け取外しする様子を示す斜視図である。
上抜型及び下抜型の別例を説明する図である。
装填状態判定の作用機序を説明する図である。
抜型に対する各種処理の流れを示すフロー図である。
表示画面のレイアウト例を示す図である。
表示画面のレイアウト例を示す図である。
表示画面のレイアウト例を示す図である。
表示画面のレイアウト例を示す図である。
表示画面のレイアウト例を示す図である。
下抜型の側断面図の一部拡大図である。
上抜型に対して、下抜型が押し上げられる際の状態の変化を示す側断面図である。
抜型収容手段に上抜型及び下抜型が収容される様子を示す右斜視図である。
抜型収容手段に上抜型及び下抜型が収容される様子を示す右側面図である。
本発明の実施形態に係る包装装置のガス供給形態のシステム構成図である。
表示画面のレイアウト例を示す図である。
表示画面のレイアウト例を示す図である。
表示画面のレイアウト例を示す図である。
ラベル表示の例を示す図である。
表示画面のレイアウト例を示す図である。
表示画面のレイアウト例を示す図である。
表示画面のレイアウト例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る包装装置の実施の形態の一例を図面に基づいて説明するが、以下の図面は説明を目的に作成されたもので、分かりやすくするため、説明に不要な部材を意図的に図示していない場合がある。また、説明のため部材を意図的に大きくまたは小さく図示している場合があり、正確な縮尺を示す図面ではない。なお、以下の説明で、異なる図における同一符号は同一機能の部位を示しており、各図における重複説明は適宜省略する。
【００１０】
（全体構成）
図１～図４は、本発明の実施形態に係る包装装置の外観を示すものであって、図１は右斜視図であり、図２は左斜視図であり、図３は上面図であり、図４は右側面図である。図５及び６は、特に、計量手段と包装手段について示すものであって、図５は（機枠の一部を外した）右側面図であって、図６は（機枠の一部を外した）右斜視図である。
（【００１１】以降は省略されています）
