特許ウォッチ

公開番号2025172893
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2025145201,2021101022
出願日2025-09-02,2021-06-17
発明の名称赤外線透過ガラス
出願人日本電気硝子株式会社
代理人
主分類C03C 3/32 20060101AFI20251118BHJP(ガラス;鉱物またはスラグウール)
要約【課題】赤外域における優れた光透過特性を有する赤外線透過ガラスを提供する。
【解決手段】モル%で、S+Se+Te 20%～90%、Ge 0%超～40%、Al+Si 0%超～50%、Mg+Ca 0.01%～20%を含有する、赤外線透過ガラス。
【選択図】なし
特許請求の範囲【請求項１】

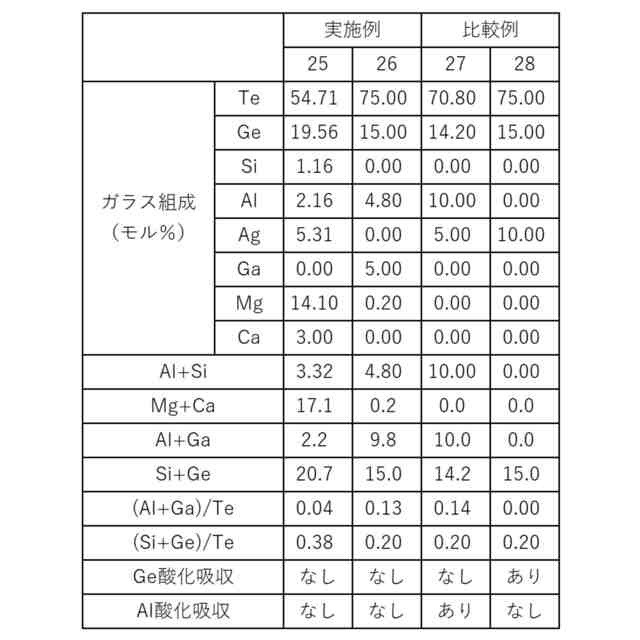

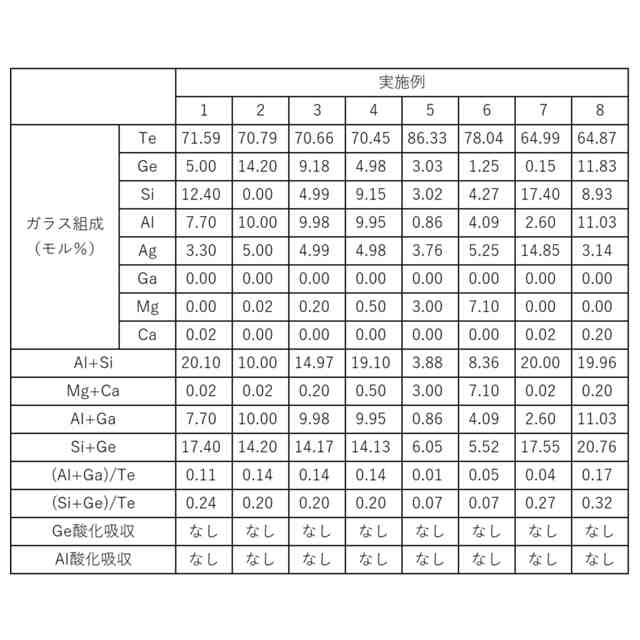

モル％で、Ｓ＋Ｓｅ＋Ｔｅ２０％～９０％、Ｇｅ０％超～４０％、Ａｌ＋Ｓｉ０％超～５０％、Ｍｇ＋Ｃａ３％～２０％を含有する、赤外線透過ガラス。
続きを表示（約 700 文字）【請求項２】
モル％で、Ａｌ０％超～５０％を含有する、請求項１に記載の赤外線透過ガラス。
【請求項３】
モル％で、Ｔｅ０％超～９０％を含有する、請求項１または２に記載の赤外線透過ガラス。
【請求項４】
モル％で、Ｚｎ＋Ｇａ＋Ｉｎ＋Ｓｎ＋Ｓｂ＋Ｂｉ０％～４０％、Ｃｕ＋Ａｇ０％～４０％、Ｆ＋Ｃｌ＋Ｂｒ＋Ｉ０％～４０％、Ｂ＋Ｃ＋Ｃｒ＋Ｍｎ＋Ｔｉ＋Ｆｅ０％～４０％を含有する、請求項１～３のいずれか一項に記載の赤外線透過ガラス。
【請求項５】
Ａｓの含有量が３０％以下である、請求項１～４のいずれか一項に記載の赤外線透過ガラス。
【請求項６】
１３族元素の含有量とＳ＋Ｓｅ＋Ｔｅの含有量の比（Ｂ＋Ａｌ＋Ｇａ＋Ｉｎ）／（Ｓ＋Ｓｅ＋Ｔｅ）が０．７以下である、請求項１～５のいずれか一項に記載の赤外線透過ガラス。
【請求項７】
１４族元素の含有量と、Ｓ＋Ｓｅ＋Ｔｅの含有量の比（Ｃ＋Ｓｉ＋Ｇｅ＋Ｓｎ）／（Ｓ＋Ｓｅ＋Ｔｅ）が０．７以下である、請求項１～６のいずれか一項に記載の赤外線透過ガラス。
【請求項８】
モル％で、Ｓ＋Ｓｅ＋Ｔｅ２０％～９０％、Ｇｅ０％超～４０％、Ａｌ＋Ｓｉ０％超～５０％、Ｃａ０．０１％～２０％を含有する、赤外線透過ガラス。
【請求項９】
請求項１～８のいずれか一項に記載の赤外線透過ガラスを用いた光学素子。
【請求項１０】
請求項９に記載の光学素子を用いた赤外線センサ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、赤外線透過ガラスに関する。
続きを表示（約 970 文字）【背景技術】
【０００２】
車載ナイトビジョンやセキュリティシステム等で用いる赤外線カメラの開発が進んでいる。赤外線カメラは、赤外線を透過するフィルターやレンズ等の光学素子を組み合わせて設計される。
【０００３】
上記光学素子には、ゲルマニウム（Ｇｅ）やカルコゲナイドガラス、シリコン（Ｓｉ）等の材料がしばしば用いられる。しかし、Ｇｅは高価な材料であり、光学素子の低コスト化に不利である。また、一般にカルコゲナイドガラスやＳｉは赤外域における光透過率がＧｅよりも低く、赤外線カメラの性能向上に不利である。
【０００４】
そこで、赤外域における光透過率に優れたカルコゲナイドガラスが提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０２０／１０５７１９号
国際公開第２０１７／０８６２２７号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、カルコゲナイドガラスに酸素が混入すると、ガラスの構成元素と酸素とが結合して酸化不純物が生じ、赤外吸収が生じることがある。当該赤外吸収は光学素子の光学特性を著しく低下させる恐れがある。
【０００７】
酸化不純物に起因する赤外吸収を抑制する方法として、例えば、特許文献２にはカルコゲナイドガラスにＴｉを添加する方法が開示されている。しかしながら、Ｔｉでは赤外吸収を十分に抑制しにくい酸化不純物も存在するため、赤外吸収を抑制する他の手段が求められていた。
【０００８】
以上に鑑み、本発明は赤外域における優れた光透過特性を有する赤外線透過ガラスを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の赤外線透過ガラスは、モル％で、Ｓ＋Ｓｅ＋Ｔｅ２０％～９０％、Ｇｅ０％超～４０％、Ａｌ＋Ｓｉ０％超～５０％、Ｍｇ＋Ｃａ０．０１％～２０％を含有することを特徴とする。
【００１０】
本発明の赤外線透過ガラスは、モル％で、Ａｌ０％超～５０％を含有することが好ましい。
（【００１１】以降は省略されています）

関連特許
