公開番号2025171770
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077424
出願日2024-05-10
発明の名称ゴルフクラブヘッド
出願人住友ゴム工業株式会社
代理人個人,個人,個人,個人
主分類A63B 53/04 20150101AFI20251113BHJP(スポーツ;ゲーム;娯楽)
要約【課題】トウダウンを抑制しながら、打球音の周波数の低下を抑制する。
【解決手段】クラウン部3は、湾曲面3aに突出部6が形成されている。基準状態のヘッド1をフェース部2側から見た正面視において、突出部6はヘッド1の第1輪郭線を構成していない。シャフト軸中心線CLを水平面HPに対して垂直とし、かつ、フェース角を0度とした垂直状態のヘッド1をヒール側から見た側面視において、突出部6はヘッドの第2輪郭線を構成している。基準状態のヘッド1を上方から見た平面視において、突出部6は、クラウン部3の第3輪郭線C3から、クラウン頂点30側に、第3輪郭線C3と直交する方向で最も離れた位置にある境界点8を有する。第3輪郭線C3から境界点7までの距離Bと、クラウン頂点30から境界点7を通り第3輪郭線C3までの距離Aとの比B/Aが20%以下である。
【選択図】図1
特許請求の範囲【請求項１】
内部に中空部を有するゴルフクラブヘッドであって、
規定のライ角及びロフト角で水平面上に置かれた基準状態において、
打撃フェースを有するフェース部と、
クラウン頂点を規定するように上方に凸となる湾曲面を有するクラウン部と、
シャフト軸中心線を規定するホーゼルと、
ヒールとを含み、
前記クラウン部は、前記湾曲面に、突出部が形成されており、
前記基準状態の前記ヘッドを前記フェース部側から見た正面視において、前記突出部は、前記ヘッドの外輪郭線である第１輪郭線を構成しておらず、
前記シャフト軸中心線を前記水平面に対して垂直とし、かつ、フェース角を０度とした垂直状態の前記ヘッドを前記ヒール側から見た側面視において、前記突出部は、前記ヘッドの外輪郭線である第２輪郭線を構成しており、
前記基準状態の前記ヘッドを上方から見た平面視において、前記突出部は、前記クラウン部の外輪郭線である第３輪郭線から、前記クラウン頂点側に、前記第３輪郭線と直交する方向で最も離れた位置にある境界点を有し、
前記第３輪郭線から前記境界点までの距離Ｂと、前記クラウン頂点から前記境界点を経由した前記第３輪郭線までの距離Ａとの比Ｂ／Ａは２０％以下である、
ゴルフクラブヘッド。
続きを表示（約 620 文字）【請求項２】
前記比Ｂ／Ａは１２％以上である、請求項１に記載のゴルフクラブヘッド。
【請求項３】
前記突出部は、前記平面視において、前記第３輪郭線を構成している、請求項１に記載のゴルフクラブヘッド。
【請求項４】
前記突出部は、前記平面視において、前記第３輪郭線を構成していない、請求項１に記載のゴルフクラブヘッド。
【請求項５】
前記突出部は、第１頂点を有する第１突出部と、第２頂点を有する第２突出部とを含む、請求項１に記載のゴルフクラブヘッド。
【請求項６】
前記第１突出部と前記第２突出部とは、それらの間に窪みが形成されるように互いに連結されている、請求項５に記載のゴルフクラブヘッド。
【請求項７】
前記第１突出部は、前記第１頂点で交わる３つの壁面を有する、請求項５に記載のゴルフクラブヘッド。
【請求項８】
前記第２突出部は、前記第２頂点で交わる３つの壁面を有する、請求項５に記載のゴルフクラブヘッド。
【請求項９】
前記突出部は、上面を含み、
前記上面の隆起高さは、前記第３輪郭線に近づくにつれて大きくなる請求項１ないし８のいずれか１項に記載のゴルフクラブヘッド。
【請求項１０】
前記上面は、四角形状である、請求項９に記載のゴルフクラブヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフクラブヘッドに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
一般的なゴルフクラブは、ヘッド重心が、そのゴルフクラブシャフト軸中心線からヘッドのトウ側に離れて位置する。このため、図２３に示されるように、ダウンスイング中にいわゆるトウダウンが生じることがある。トウダウンとは、ダウンスイング中の遠心力でゴルフクラブヘッドのトウ側が下がる現象である。トウダウンは、インパクトにおけるゴルフクラブヘッドの位置又は姿勢を変動させ、ひいては、打球の飛距離や方向を悪化させる。
【０００３】
従来、このようなトウダウンを抑制する技術として、下記特許文献１が提案されている。特許文献１のゴルフクラブヘッドは、クラウン外面の特定の位置に突出部が形成されている。この突出部は、ダウンスイング中に、遠心力を打ち消すような力（抗力）を大きくすることで、トウダウンを抑制する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１１０５６３号公報
【発明の開示】
【発明が解決しようとする課題】
【０００５】
上述のような突出部が設けられたゴルフクラブヘッドは、ダウンスイング中のトウダウンを抑制することができるが、打球音の周波数が低いという新たな問題があった。多くのゴルファは、高い周波数の打球音を好む傾向があることから、打球音については、改善が求められていた。
【０００６】
本発明は、以上のような問題点に鑑み案出なされたもので、トウダウンを抑制しながら、打球音の周波数の低下を抑制することができるゴルフクラブヘッドを提供することを主たる課題としている。
【課題を解決するための手段】
【０００７】
本発明は、内部に中空部を有するゴルフクラブヘッドであって、
規定のライ角及びロフト角で水平面上に置かれた基準状態において、打撃フェースを有するフェース部と、クラウン頂点を規定するように上方に凸となる湾曲面を有するクラウン部と、シャフト軸中心線を規定するホーゼルと、ヒールとを含み、
前記クラウン部は、前記湾曲面に、突出部が形成されており、
前記基準状態の前記ヘッドを前記フェース部側から見た正面視において、前記突出部は、前記ヘッドの外輪郭線である第１輪郭線を構成しておらず、
前記シャフト軸中心線を前記水平面に対して垂直とし、かつ、フェース角を０度とした垂直状態の前記ヘッドを前記ヒール側から見た側面視において、前記突出部は、前記ヘッドの外輪郭線である第２輪郭線を構成しており、
前記基準状態の前記ヘッドを上方から見た平面視において、前記突出部は、前記クラウン部の外輪郭線である第３輪郭線から、前記クラウン頂点側に、前記第３輪郭線と直交する方向で最も離れた位置にある境界点を有し、
前記第３輪郭線から前記境界点までの距離Ｂと、前記クラウン頂点から前記境界点を経由した前記第３輪郭線までの距離Ａとの比Ｂ／Ａは２０％以下である、ゴルフクラブヘッドである。
【発明の効果】
【０００８】
本発明のゴルフクラブヘッドは、トウダウンを抑制しながら、打球音の周波数の低下を抑制することができる。
【図面の簡単な説明】
【０００９】

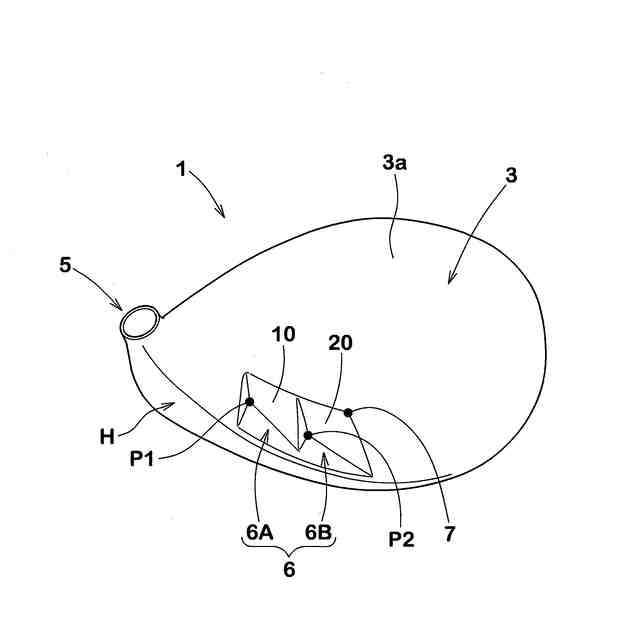

第１実施形態のゴルフクラブヘッドの平面図である。

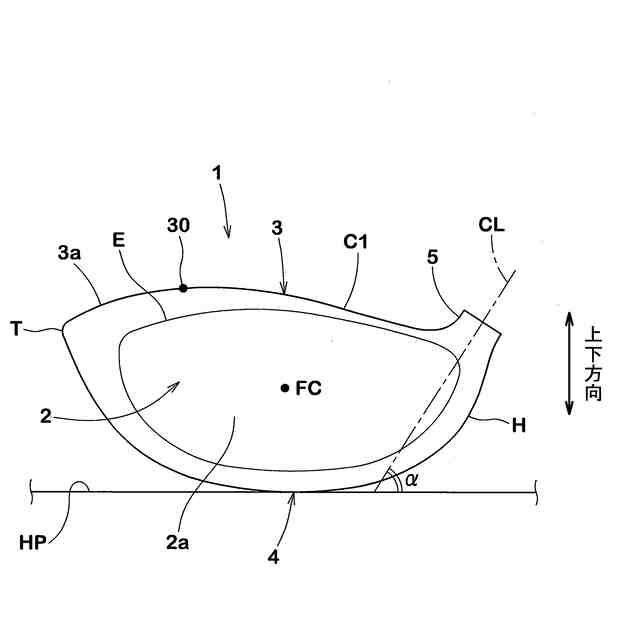

第１実施形態のゴルフクラブヘッドの正面図である。
第１実施形態のゴルフクラブヘッドをヒール側から見た側面図である。
第１実施形態のゴルフクラブヘッドをヒール側から見た斜視図である。
第１実施形態のゴルフクラブヘッドを後方側から見た斜視図である。
（Ａ）及び（Ｂ）は、それぞれ打撃フェースの周縁を説明するための正面図及びｓ１断面図である。

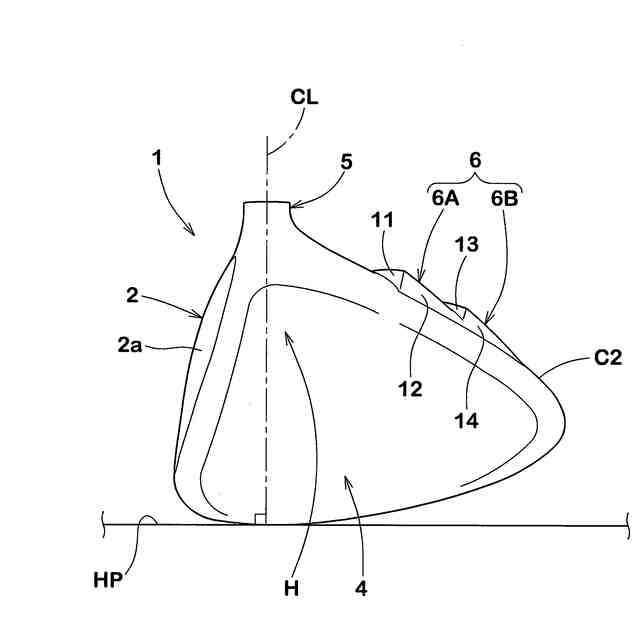

垂直状態にある第１実施形態のゴルフクラブヘッドをヒール側から見た側面図である。

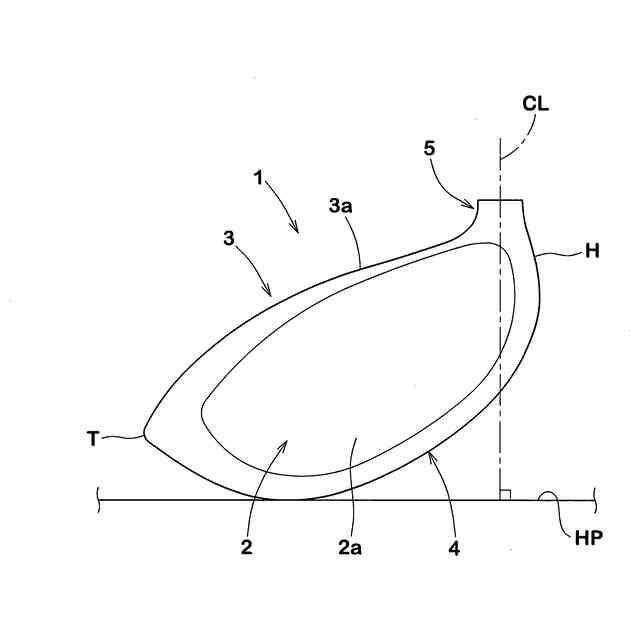

垂直状態にある第１実施形態のゴルフクラブヘッドをフェース部側から見た正面図である。
ゴルフクラブのダウンスイング中の軌跡を示す線図である。
（Ａ）～（Ｃ）は、図９のゴルフクラブヘッド１Ａ、１Ｂ及び１Ｃをスイング方向前方から見た正面図である。
第１実施形態の突出部の拡大斜視図である。
（Ａ）は、図１１のXII－XII線断面図に相当するゴルフクラブヘッドの部分断面図、（Ｂ）は、図１１のXIII－XIII線断面図に相当するゴルフクラブヘッドの部分断面図である。
（Ａ）～（Ｃ）は、突出部の変形例を示し、いずれも、図１１のXIII－XIII線断面図に相当するゴルフクラブヘッドの部分断面図である。
第２実施形態のゴルフクラブヘッドの平面図である。
第２実施形態のゴルフクラブヘッドの正面図である。
垂直状態にある第２実施形態のゴルフクラブヘッドをヒール側から見た側面図である。
第２実施形態の突出部の拡大斜視図である。
図１７のXVIII－XVIII線断面図に相当するゴルフクラブヘッドの部分断面図である。
図１７のXIX－XIX線断面図に相当するゴルフクラブヘッドの部分断面図である。
第３実施形態のゴルフクラブヘッドの平面図である。
第３実施形態のゴルフクラブヘッドの正面図である。
垂直状態にある第３実施形態のゴルフクラブヘッドをヒール側から見た側面図である。
スイング中のトウダウンのイメージを説明するゴルフクラブの正面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の一形態が図面に基づき説明される。

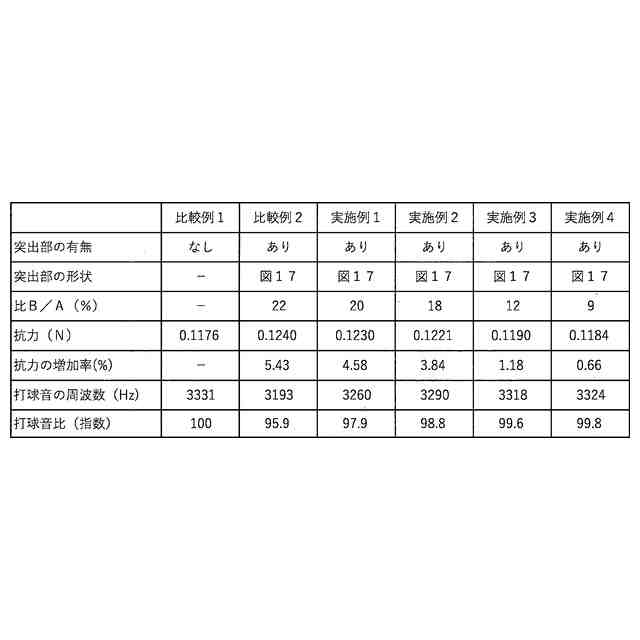

（【００１１】以降は省略されています）
