特許ウォッチ

公開番号2025171763
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077411
出願日2024-05-10
発明の名称アンモニア酸化触媒
出願人株式会社キャタラー
代理人個人,個人,個人,個人,個人,個人
主分類B01J 23/50 20060101AFI20251113BHJP(物理的または化学的方法または装置一般)
要約【課題】アンモニアの酸化活性が高く、かつ、N₂Oの発生量が抑制された排ガス浄化触媒を提供すること。
【解決手段】無機酸化物粒子、及び前記無機酸化物粒子上に担持されている銀粒子を含むアンモニア酸化触媒であって、ガス吸着法(BJH法)によって測定した前記無機酸化物粒子の平均細孔径が25nm以上であり、かつ、前記銀粒子について、FE-SEMによって測定された粒径分布における粒径60nm以上の粒子の個数割合が、80%以上である、アンモニア酸化触媒。

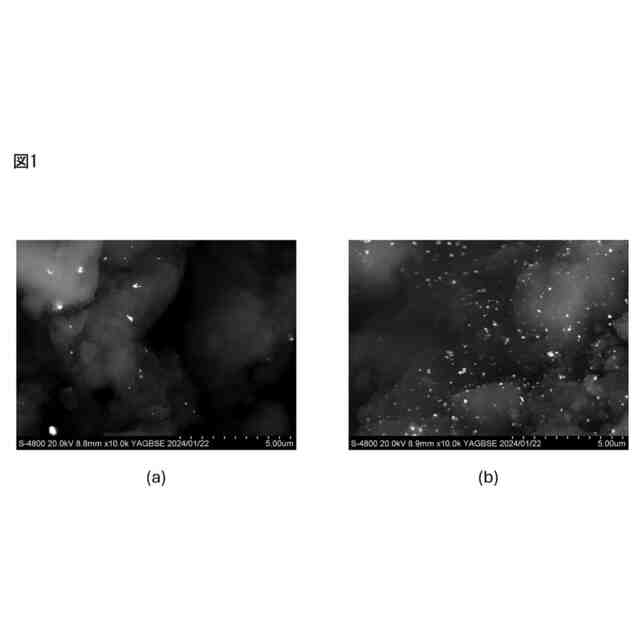

【選択図】図1
特許請求の範囲【請求項１】
無機酸化物粒子、及び前記無機酸化物粒子上に担持されている銀粒子を含むアンモニア酸化触媒であって、
ガス吸着法（ＢＪＨ法）によって測定した前記無機酸化物粒子の平均細孔径が２５ｎｍ以上であり、かつ、
前記銀粒子について、ＦＥ－ＳＥＭによって測定された粒径分布における粒径６０ｎｍ以上の粒子の個数割合が、８０％以上である、
アンモニア酸化触媒。
続きを表示（約 850 文字）【請求項２】
前記銀粒子について、ＦＥ－ＳＥＭによって測定された粒径分布における粒径６０ｎｍ以上１４０ｎｍ以下の粒子の個数割合が、６５％以上である、請求項１に記載のアンモニア酸化触媒。
【請求項３】
ＦＥ－ＳＥＭによって測定された前記銀粒子の粒径分布における８０ｎｍ以上１２０ｎｍ以下の粒子の個数割合が、４０％以上である、請求項２に記載のアンモニア酸化触媒。
【請求項４】
ＢＥＴ法によって測定された前記無機酸化物粒子の比表面積が８０ｍ
２
／ｇ以上１８０ｍ
２
／ｇ以下である、請求項１に記載のアンモニア酸化触媒。
【請求項５】
前記無機酸化物粒子がアルミナ粒子である、請求項１に記載のアンモニア酸化触媒。
【請求項６】
前記無機酸化物粒子がアルミナ粒子である、請求項２に記載のアンモニア酸化触媒。
【請求項７】
前記無機酸化物粒子がアルミナ粒子である、請求項３に記載のアンモニア酸化触媒。
【請求項８】
前記無機酸化物粒子がアルミナ粒子である、請求項４に記載のアンモニア酸化触媒。
【請求項９】
前記アンモニア酸化触媒の全質量に対する前記銀粒子の質量の割合が５質量％以上１５質量％以下である、請求項１に記載のアンモニア酸化触媒。
【請求項１０】
前記アンモニア酸化触媒について、
調製直後、並びに
水分１０体積％の空気を５Ｌ／分の流速にて流通させながら、６５０℃において１００時間の水熱耐久を行った後に、
それぞれＸＲＤ測定を行って、２θ＝７７．２°以上７７．５°以下にピークトップを有するＡｇ（３，１，１）面のピークのピーク強度を比較したとき、調製直後のピーク強度に対する水熱耐久後のピーク強度の割合が７５％以上である、請求項１に記載のアンモニア酸化触媒。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、アンモニア酸化触媒に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
自動車エンジン等の内燃機関から排出される排ガス中のＮＯｘを、大気に放出される前に、還元浄化する技術として、選択的接触還元（ＳＣＲ：ＳｅｌｅｃｔｉｖｅＣａｔａｌｙｔｉｃＲｅｄｕｃｔｉｏｎ）システムが知られている。ＳＣＲシステムは、還元剤、例えばアンモニア（又は尿素等のアンモニア源）を用いて、排ガス中のＮＯ
ｘ
をＮ
２
に還元する技術である。
【０００３】
このＳＣＲシステムでは、ゼオライトを銅（Ｃｕ）でイオン交換した、Ｃｕ－ゼオライトが、低温領域におけるＮＯｘ浄化能に優れるものとして知られている。
【０００４】
例えば特許文献１では、構造コード「ＣＨＡ」で表されるチャバサイト型ゼオライトを銅（Ｃｕ）でイオン交換した、Ｃｕ－ＣＨＡ型ゼオライトを用いた排ガス浄化触媒が、ＮＯｘ浄化能に優れると説明されている。
【０００５】
このＳＣＲシステムでは、ＮＯ
ｘ
の還元浄化率を向上するため、還元剤が過剰に用いられることがあり、この場合には、ＮＯ
ｘ
の還元に用いられなかった非反応の還元剤が、ＳＣＲ触媒から排出される。なお、還元剤としてアンモニアを用いた場合、ＳＣＲ触媒からのアンモニアの排出は、「アンモニアスリップ」と呼ばれることがある
【０００６】
スリップしたアンモニアは、ＡＳＣ（ＡｍｍｏｎｉａＳｌｉｐＣａｔａｌｙｓｔ：アンモニアスリップ触媒）又はＤＯＣ（ＤｉｅｓｅｌＯｘｉｄａｔｉｏｎＣａｔａｌｙｓｔ）によって浄化（酸化浄化）されたうえで、大気に放出されることが望ましい。そこで、ＳＣＲシステムでは、ＡＳＣ又はＤＯＣが、例えば、ＳＣＲ層と積層されて、或いは、ＳＣＲ層の後段に配置された状態で、併用されることが多い。
【０００７】
ＡＳＣとしては、例えば、特許文献２には、基材上にＷＯ
３
／ＴｉＯ
２
担体上に貴金属触媒が担持されたＡＳＣが開示されている。特許文献３には、ガソリンエンジン向けのＡＳＣについての開示があり、ＡＳＣ層における担体は、比表面積が大きい方が好ましいと説明されている。更に、特許文献４では、担体上に白金が担持されたＡＳＣが開示されている。
【先行技術文献】
【特許文献】
【０００８】
国際公開第２００８／１０６５１９号
特表２０１６－５３１７３６号公報
特開２０２３－０５４３８１号公報
特開２０１９－０８１１６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
従来技術のＡＳＣ又はＤＯＣによると、アンモニアを酸化させる際にＮ
２
Ｏが発生する場合がある。Ｎ
２
Ｏは、「グリーンハウスガス」又は「温室効果ガス」として知られており、環境保護の観点から空気中への排出は出来るだけ抑制することが望ましい。
【００１０】
本発明は、上記の事情に鑑みてなされたものであり、アンモニアの酸化活性が高く、かつ、Ｎ
２
Ｏの発生量が抑制された排ガス浄化触媒を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）

関連特許
