公開番号2025170986
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024075900
出願日2024-05-08
発明の名称静電塗装ガン
出願人旭サナック株式会社
代理人弁理士法人サトー
主分類B05B 5/025 20060101AFI20251113BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】静電反発の発生を抑制しつつ、塗着効率の向上を図ることができる静電塗装ガンを提供する。
【解決手段】静電塗装ガンは、本体部と、本体部の内部に設けられる塗料経路と、塗料経路を流れる粉体塗料に旋回流を発生させる整流部と、高電圧が印加される放電電極と、放電電極の周囲に設けられ塗料経路を流れる粉体塗料を噴出するための複数の噴出口を有するノズルと、を備え、噴出口は、塗料経路の粉体塗料の流れ方向に対してねじれた形状で形成されている。
【選択図】図5
特許請求の範囲【請求項１】
本体部と、
前記本体部の内部に設けられる塗料経路と、
前記塗料経路を流れる粉体塗料に旋回流を発生させる整流部と、
高電圧が印加される放電電極と、
前記放電電極の周囲に設けられ前記塗料経路を流れる粉体塗料を噴出するための複数の噴出口を有するノズルと、を備え、
前記噴出口は、前記塗料経路の粉体塗料の流れ方向に対してねじれた形状で形成されている、
静電塗装ガン。
続きを表示（約 190 文字）【請求項２】
前記ノズルは、前記噴出口を外側から覆うように設けられ、前記噴出口から噴出した粉体塗料の一部と接触する覆い部を有する、
請求項１に記載の静電塗装ガン。
【請求項３】
前記ノズルは、前記ノズルの先端面を内側に窪んで形成される窪み部を有し、
前記放電電極の先端は、前記窪み部内に位置している、
請求項１又は２に記載の静電塗装ガン。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、静電塗装ガンに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
静電塗装は、例えば作業者が直接操作する静電塗装ガンから噴出した粉体塗料を、静電引力によって例えば自動車の車体等の被塗物に塗着させることで、被塗物を塗装する塗装方法である。このような静電塗装において、被塗物の表面には、帯電した塗料粒子と帯電に寄与しなかったフリーイオンの堆積により塗膜が形成される。そして、粉体層内の電界強度が増加し粉体層の絶縁破壊電界強度を越えると小規模な放電が発生する、いわゆる静電反発が生じると塗膜表面の平滑性が損なわれるため問題となっている。
【０００３】
従来、静電反発の発生を抑制するために、フリーイオンの発生量を抑制することあるいはフリーイオンが被塗物に向かわないようにすることが行われている。特許文献１には、フリーイオントラップ装置及び誘導電界形成用電極を備える静電粉体塗装装置を用いて粉体塗料を静電気的に荷電して塗装する方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平８－５７４０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、従来構成では、誘導電界形成用電極を用いることで、被塗物の表面への塗着効率を向上が図られているが、誘導電界形成用電極の適正な配置等が必要であり、装置構成の複雑化を招くおそれがある。このため、静電反発の発生を抑制しつつ、塗着効率の向上を図る点において、改善の余地があった。
【０００６】
本発明は、上記事情に鑑みてなされたものであり、その目的は、静電反発の発生を抑制しつつ、塗着効率の向上を図ることができる静電塗装ガンを提供することにある。
【課題を解決するための手段】
【０００７】
実施形態の静電塗装ガンは、本体部と、前記本体部の内部に設けられる塗料経路と、前記塗料経路を流れる粉体塗料に旋回流を発生させる整流部と、高電圧が印加される放電電極と、前記放電電極の周囲に設けられ前記塗料経路を流れる粉体塗料を噴出するための複数の噴出口を有するノズルと、を備え、前記噴出口は、前記塗料経路の粉体塗料の流れ方向に対してねじれた形状で形成されている。
【図面の簡単な説明】
【０００８】

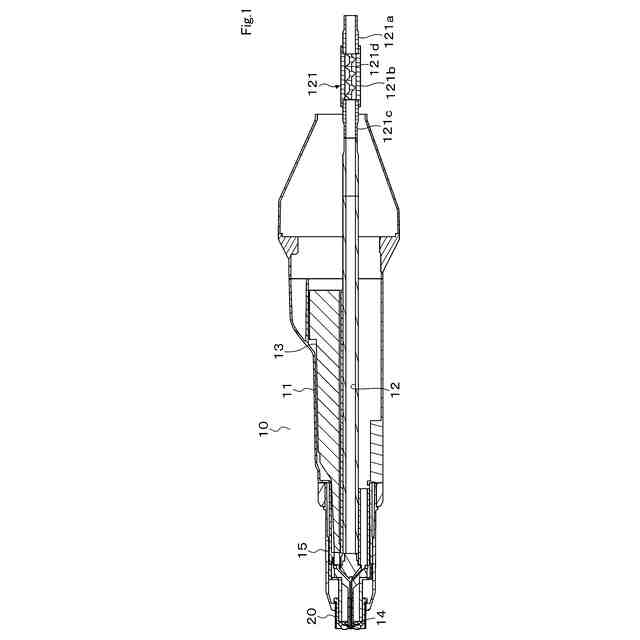

一実施形態による静電塗装ガンの一例について、概略構成を模式的に示す断面図
一実施形態による静電塗装ガンについて、旋回流発生部の構成の一例を示す図

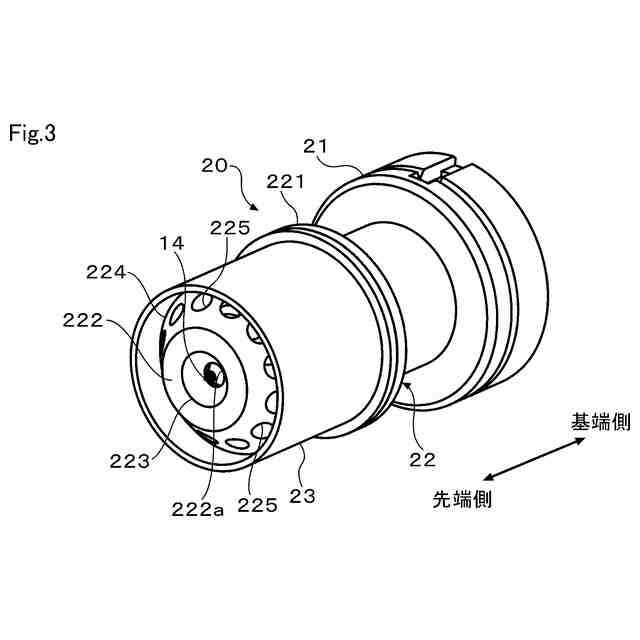

一実施形態による静電塗装ガンについて、ノズルの構成の一例を示す図
一実施形態による静電塗装ガンについて、ノズルを正面から見た図

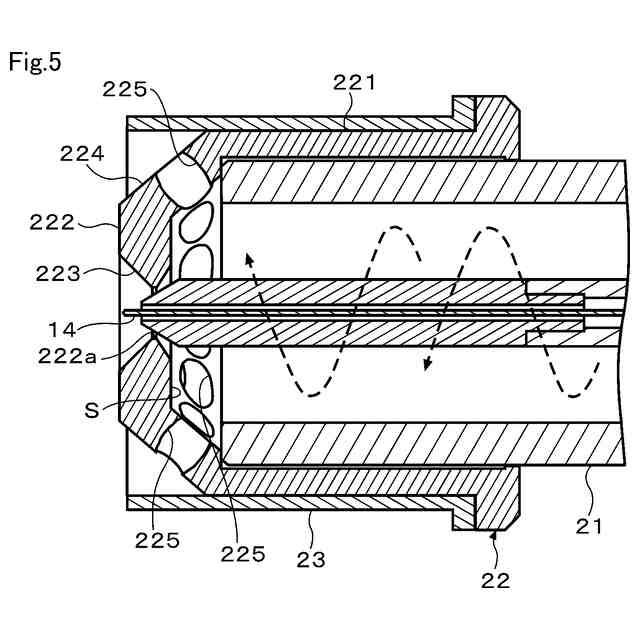

一実施形態による静電塗装ガンについて、ノズルの先端付近の概略構成を図４のＸ５－Ｘ５線に沿って示す断面図

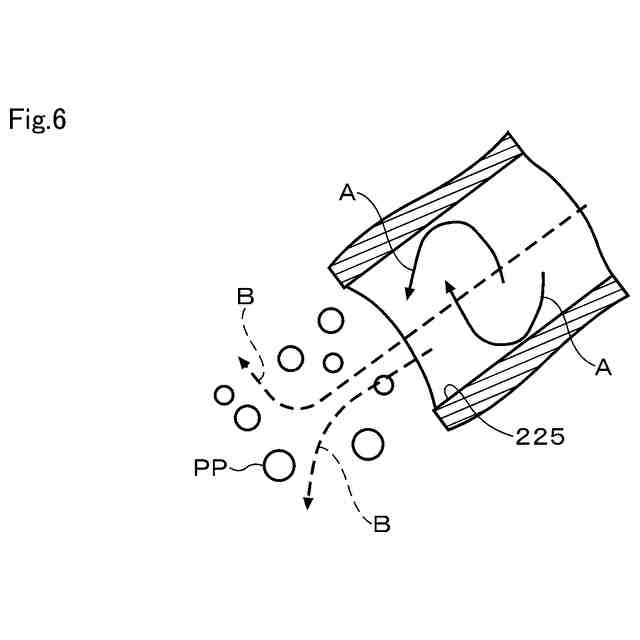

一実施形態による静電塗装ガンについて、噴出口から噴出される塗料の流れを模式的に示す図
一実施形態による静電塗装ガンについて、荷電電極の周囲が塗料粒子によって密に覆われた状態を示す図
【発明を実施するための形態】
【０００９】
以下、一実施形態に係る静電塗装ガンについて、図面を参照しながら説明する。
図１に示す静電塗装ガン１０は、例えば粉体塗料を静電引力によって被塗物に塗着させることで、被塗物に粉体塗料を塗布するためのものである。静電塗装ガン１０は、被塗物に自動で粉体塗料を塗布できる自動ガンであってもよいし、作業者が手動で操作する手動ガンであってもよい。静電塗装ガン１０は、図１に示すように、本体部１１、塗料経路１２、高電圧発生部１３、放電電極１４、ノズルキャップ１５、及びノズル２０を備えている。
【００１０】
本体部１１は、静電塗装ガン１０の主体を構成している。本体部１１は、例えば電気絶縁性を有する合成樹脂で構成されている。なお、本実施形態では、図１における紙面の左側が粉体塗料の噴出方向であって本体部１１の先端側となり、図１における紙面の右側が粉体塗料の噴出方向と反対側であって本体部１１の基端側となる。塗料経路１２は、本体部１１の内部に設けられている。塗料経路１２は、本体部１１の軸心に沿って延びている。塗料経路１２は、図示しない外部の塗料供給源から塗料ホース等を介して搬送エアによって供給される粉体塗料をノズル２０に導くためのものである。外部とは、静電塗装ガン１０の外部を意味する。
（【００１１】以降は省略されています）
