公開番号2025170728
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024084396
出願日2024-05-07
発明の名称ジャック差込口ナット締め用の供回り防止レンチ
出願人株式会社秦製作所
代理人
主分類B25B 13/00 20060101AFI20251112BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】ジャック差込口ナット締め用の供回り防止レンチを提供する。
【解決手段】レンチ本体内部のナットの供回りを防ぐ先端がシールド形状の回り止めピンとナットに嵌って緩みを締めるソケットとを備え、その2つの部品の可動を確保しつつ一体化して片手での操作を可能にするジョイント部からなる。
【選択図】図5
特許請求の範囲【請求項１】
ジャック差込口のナット締めレンチであって、レンチ本体内部のナットの供回りを防ぐ先端がシールド形状の回り止めピンとナットに嵌って緩みを締めるソケットとを備え、その２つの部品の可動を確保しつつ一体化して片手での操作を可能にするジョイント部からなるジャック差込口ナット締め用の供回り防止レンチ。

発明の詳細な説明【技術分野】
【０００１】
エレキギターなどの楽器をはじめ、アンプやイヤホンなど通電するワイヤーのジョイント部であるジャック差込口のナットが緩んだ時にジャック差込口ナット締め用の供回り防止レンチ（以下本レンチという）内部の回り止めピンが本体差込口内側ナットの板バネにフィットして供回りを防止しつつ、本体を分解せずに外側から片手で１つの道具で締めなおすことを可能にした一体型ソケットレンチである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
ジャック差込口のナットが緩んだ場合、これまでは片手で締めなおすことができず、両手を使って一方の手でジャックを押さえながら供回りを防ぎ、もう一方の手でナットを回して緩みを締める作業が必要であった。または本体を分解して内部のナットを一方の手で押さえて供回りを防ぎながらもう一方の手でレンチ等を用いて差込口外側のナットの緩みを締めなおす必要があった。
【先行技術文献】
【非特許文献】
【０００３】
ギターワークスのＢＬＧ「ジャックの種類と交換方法」ｈｔｔｐｓ：／／ｗｗｗ．ｇｕｉｔａｒｗｏｒｋｓ．ｊｐ／ｂｌｏｇ／％Ｅ３％８３％９１％Ｅ３％８３％ＢＣ％／Ｅ３％８３％８４－８６３
【発明の概要】
【】
エレキギター等の表面に取り付けられたジャック差込口のナットが緩んだ場合に、差込口外側から回り止めピンを差し込んで本体内側のナットと一体化している板バネの形状に回り止めピンの先のシールド形状をフィットさせることで本体内側のナットの供回りを防ぎ、本体を分解することなく且つ片手でその緩みを締めなおす仕組みの道具。
【発明が解決しようとする課題】
【０００４】
エレキギターなどの楽器をはじめ、アンプやイヤホンなど通電するワイヤーのジョイント部である本体表面に取り付けられたジャック差込口のナットが緩んだ場合に、差込口外側から回り止めピンを差し込んで本体内側のナットと一体化している板バネの形状に回り止めピンの先のシールド形状をフィットさせることで本体内側のナットの供回りを防ぐため、本体を分解することなく且つ片手でその緩みを締めなおすことができる一体型レンチを提供することにある。
【課題を解決するための手段】
【０００５】
本発明はジャック差込口のナット締めレンチであって、レンチ本体内部のナットの供回りを防ぐために先端がシールド形状に加工した回り止めピンとジャック差込口外側のナットに嵌って緩みを締めるソケットとを備え、その２つの部品の可動を確保しつつ一体化して片手での操作を可能にするジョイント部からなるジャック差込口ナット締め用の供回り防止レンチである。
【発明の効果】
【０００６】
エレキギターなどの楽器をはじめ、アンプやイヤホンなど通電するワイヤーのジョイント部であるジャック差込口のナットの緩みを締めなおす場合、これまでは片方の手で本体内側のナットの供回りを防ぐためにペンチなどを用いてネジ部を押さえながらもう片方の手で本体外側のナットの緩みを締めなおす必要があった。または本体を分解して一方の手でジャック差込口本体の内部のナットを固定しながらもう一方の手でナットを締める必要があった。いずれにしても両方の手が必要であったが、この一体型レンチは外側から回り止めピンを差し込んで本体内側ナットと一体化した板バネに回り止めピン先端のシールド形状をフィットさせることによって、本体を分解することなく本体内側のナットの供回りを防止しつつ片手で且１つの道具によってナットの緩みを矯正することを可能にした。
【図面の簡単な説明】
【０００７】
ジャック差込口ナット締め用の供回り防止レンチの全体図

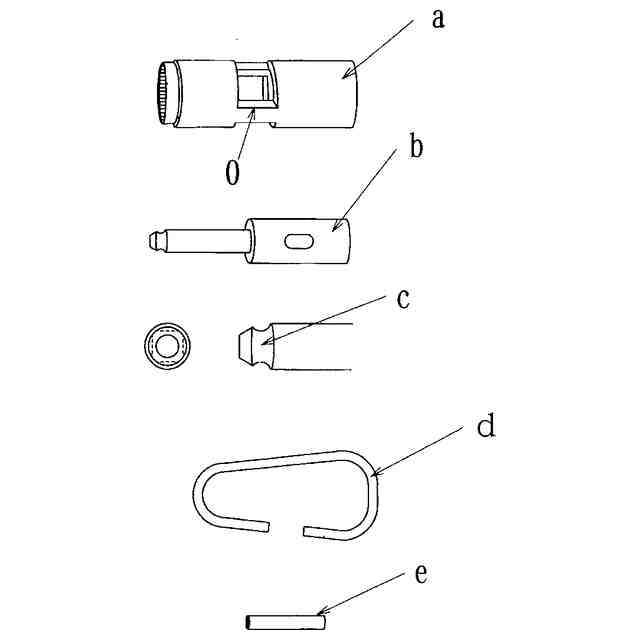

ジャック差込口ナット締め用の供回り防止レンチの分解図ａ．ソケット部（１２ポイント）ｂ．回り止めピン（先端がシールド形状）ｃ．回り止めピン先端シールド形状部分の拡大図ｄ．ａ．とｂ．をつなぐジョイントリングｅ．ａ．とｂ．をジョイントリングを接続後に切れ目を塞ぐビニールパイプｏ．ソケット切り掛け部（ナット胴体の切込み止まり部分）
ジャック差込口ｇ．本体内側ナットｈ．本体外側ナットｉ．ジャック差込口本体ネジ部ｊ．板バネｋ．板バネ突起部ｌ．ジャック差込口の本体プレート内側ｍ．ジャック差込口の本体プレート外側ｎ．ジャック差込口の本体プレート

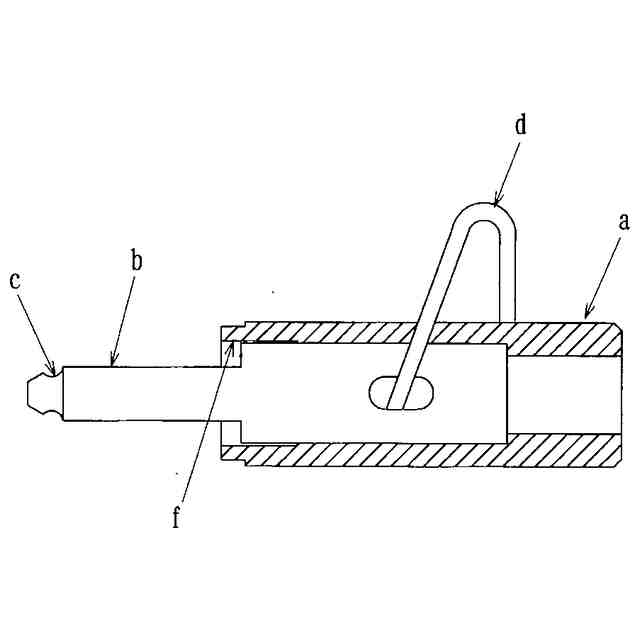

ジャック差込口ナット締め用供回り防止レンチのソケット部を切断した図Ｆはソケット内側締め付け用１２ポイントを指す
実施図（ソケットを外側ナットに嵌めて回す図）
実施図（ソケットを外側ナットからいったん外してソケットを回し戻す図）
完了図（ソケットを再度外側ナットに嵌めて回して締めた図）
【実施例】
【０００８】
図１はジャック差込口ナット締め用の供回り防止レンチの全体図を表している。
図２は図１の分解図を表し５部品で構成されている。
図３はジャック差込口本体を表す。
図４ジャック差込口ナット締め用の供回り防止レンチのソケット部を切断した図で、図５から図７は実施するにあたり説明用の資料として下記に展開する。
【０００９】
本体プレート（ｎ）と本体外側のナット（ｈ）が緩んで隙間ができたとき、図５のようにジャック差込口ナット締め用の供回り防止レンチをジャックに差し込み、回り止めピン
（ｂ）の先端シールド部（ｃ）と板バネ突起部（ｋ）をフィットさせる。
【００１０】
図５はソケット（ａ）内側１２ポイント（ｆ）と本体外側のナット（ｈ）を勘合させソケットを時計回りに回しジョイントリング（ｄ）にソケット（ａ）の切り掛け部（ｏ）が当たるまでソケット（ａ）を回すとソケット（ａ）が回った分だけナットは締まる。当たった状態ではソケット（ａ）は回らない。
（【００１１】以降は省略されています）
