公開番号2025170001
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025140977,2025014949
出願日2025-08-27,2019-09-20
発明の名称変換係数レベルコーディング方法およびその装置
出願人エルジーエレクトロニクスインコーポレイティド,LG ELECTRONICS INC.
代理人個人,個人,個人,個人,個人
主分類H04N 19/70 20140101AFI20251107BHJP(電気通信技術)
要約【課題】画像コーディング効率を高める方法および装置を提供する。
【解決手段】本開示によるデコード装置により行われる画像デコード方法は、残差情報を有するビットストリームを受信し、残差情報に基づいて変換ブロックに対する複数の変換係数を導出し、複数の変換係数に基づいて変換を行うことによって変換ブロックに対する複数の残差サンプルを導出し、複数の残差サンプルに基づいて復元ピクチャを生成することを有し、変換ブロックのサイズに基づいて閾値を決定し、閾値に基づいてデコードされた1つの変換係数に対する有効係数フラグの値、パリティレベルフラグの値、第1変換係数レベルフラグの値、第2変換係数レベルフラグの値、残りの絶対値シンタックス要素の値およびサインフラグの値に基づいて、1つの変換係数を導出する、ことを特徴とする。

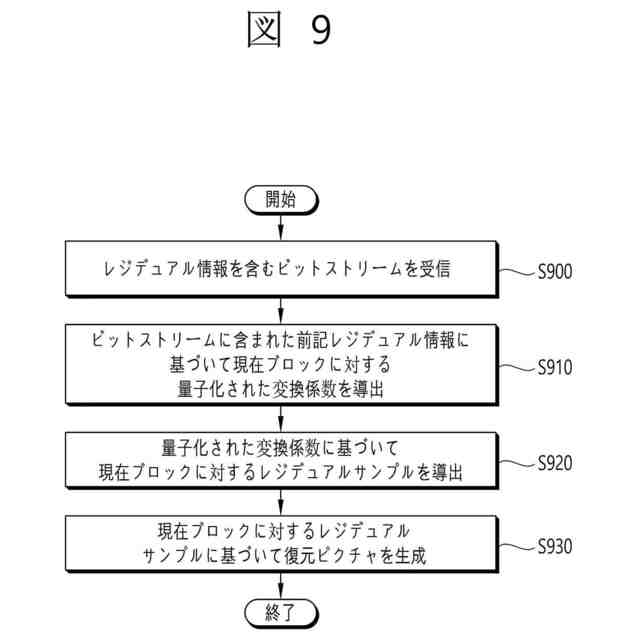

【選択図】図9
特許請求の範囲【請求項１】
デコード装置により行われる画像デコード方法であって、
残差情報を有するビットストリームを受信するステップと、
前記ビットストリームに有される前記残差情報に基づいて現ブロックに対する複数の量子化された変換係数を導出するステップと、
前記複数の量子化された変換係数に基づいて前記現ブロックに対する複数の残差サンプルを導出するステップと、
前記現ブロックに対する前記複数の残差サンプルに基づいて復元ピクチャを生成するステップと、を有し、

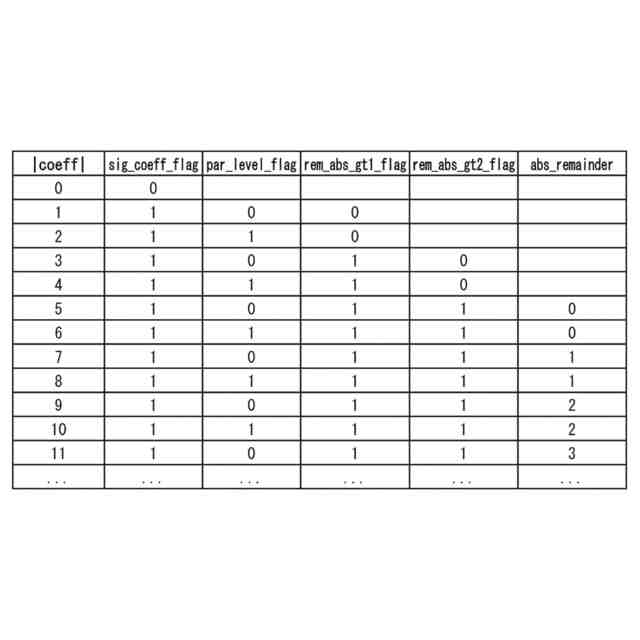

前記残差情報は、前記現ブロックに対する１つの量子化された変換係数に対する、有効係数フラグ、パリティレベルフラグ、第１変換係数レベルフラグおよび第２変換係数レベルフラグを有し、
前記有効係数フラグは、前記１つの量子化された変換係数が０ではない有効係数であるか否かに関し、
前記パリティレベルフラグは、前記１つの量子化された変換係数に対する変換係数レベルのパリティに関し、
前記第１変換係数レベルフラグは、前記変換係数レベルが第１閾値より大きいか否かに関し、
前記第２変換係数レベルフラグは、前記変換係数レベルが第２閾値より大きいか否かに関し、
前記第１閾値は、１であり、前記第２閾値は、３であり、
前記複数の量子化された変換係数を導出するステップは、
前記有効係数フラグ、前記第１変換係数レベルフラグ、前記パリティレベルフラグおよび前記第２変換係数レベルフラグをデコードするステップと、
前記デコードされた有効係数フラグの値、前記デコードされたパリティレベルフラグの値、前記デコードされた第１変換係数レベルフラグの値および前記デコードされた第２変換係数レベルフラグの値に基づいて前記１つの量子化された変換係数を導出するステップと、を有し、
前記第１変換係数レベルフラグをデコードするステップは、前記パリティレベルフラグをデコードするステップより先に行われ、
前記１つの量子化された変換係数の前記変換係数レベルが１であることに基づいて、前記パリティレベルフラグおよび前記第２変換係数レベルフラグは、デコードされず、
前記残差情報に有される、前記現ブロック内の前記複数の量子化された変換係数に対する有効係数フラグの個数、第１変換係数レベルフラグの個数、パリティレベルフラグの個数および第２変換係数レベルフラグの個数の和は、所定の閾値以下である、画像デコード方法。
続きを表示（約 2,400 文字）【請求項２】
前記所定の閾値は、前記現ブロックのサイズに基づいて決定される、請求項１に記載の画像デコード方法。
【請求項３】
前記残差情報に有される、前記有効係数フラグの個数、前記第１変換係数レベルフラグの個数および前記パリティレベルフラグの個数の和は、第３閾値以下であり、
前記残差情報に有される前記第２変換係数レベルフラグの個数は、第４閾値以下であり、
前記所定の閾値は、前記第３閾値と前記第４閾値との和である、請求項１に記載の画像デコード方法。
【請求項４】
係数スキャン順序により決定された０番目の量子化された変換係数ないしｎ番目の量子化された変換係数に基づいて導出された、前記有効係数フラグの個数、前記第１変換係数レベルフラグの個数、前記パリティレベルフラグの個数および前記第２変換係数レベルフラグの個数の和が前記所定の閾値に到達する場合、前記係数スキャン順序により決定されたｎ＋１番目の量子化された変換係数に対しては、有効係数フラグ、第１変換係数レベルフラグ、パリティレベルフラグおよび第２変換係数レベルフラグの明示的なシグナリングが省略され、前記残差情報に有される係数レベル情報の値に基づいて前記ｎ＋１番目の量子化された変換係数の値が導出される、請求項１に記載の画像デコード方法。
【請求項５】
前記残差情報に有される、前記有効係数フラグ、前記第１変換係数レベルフラグ、前記パリティレベルフラグおよび前記第２変換係数レベルフラグは、コンテキストに基づいてコーディングされ、
前記係数レベル情報は、バイパスに基づいてコーディングされる、請求項４に記載の画像デコード方法。
【請求項６】
エンコード装置により行われる画像エンコード方法であって、
現ブロックに対する複数の残差サンプルを導出するステップと、
前記現ブロックに対する前記複数の残差サンプルに基づいて複数の量子化された変換係数を導出するステップと、
前記複数の量子化された変換係数に関する情報を有する残差情報をエンコードするステップと、を有し、
前記残差情報は、前記現ブロックに対する１つの量子化された変換係数に対する、有効係数フラグ、パリティレベルフラグ、第１変換係数レベルフラグおよび第２変換係数レベルフラグを有し、
前記有効係数フラグは、前記１つの量子化された変換係数が０ではない有効係数であるか否かに関し、
前記パリティレベルフラグは、前記１つの量子化された変換係数に対する変換係数レベルのパリティに関し、
前記第１変換係数レベルフラグは、前記変換係数レベルが第１閾値より大きいか否かに関し、
前記第２変換係数レベルフラグは、前記変換係数レベルが第２閾値より大きいか否かに関し、
前記第１閾値は、１であり、前記第２閾値は、３であり、
前記残差情報をエンコードするステップは、
前記１つの量子化された変換係数に基づいて、前記有効係数フラグの値、前記パリティレベルフラグの値、前記第１変換係数レベルフラグの値および前記第２変換係数レベルフラグの値を導出するステップと、
前記有効係数フラグ、前記第１変換係数レベルフラグをエンコードし、前記パリティレベルフラグおよび前記第２変換係数レベルフラグをエンコードするステップと、を有し、
前記第１変換係数レベルフラグをエンコードするステップは、前記パリティレベルフラグをエンコードするステップより先に行われ、
前記１つの量子化された変換係数の前記変換係数レベルが１であることに基づいて、前記パリティレベルフラグおよび前記第２変換係数レベルフラグは、エンコードされず、
前記残差情報に有される、前記現ブロック内の前記複数の量子化された変換係数に対する有効係数フラグの個数、第１変換係数レベルフラグの個数、パリティレベルフラグの個数および第２変換係数レベルフラグの個数の和は、所定の閾値以下である、画像エンコード方法。
【請求項７】
前記所定の閾値は、前記現ブロックのサイズに基づいて決定される、請求項６に記載の画像エンコード方法。
【請求項８】
前記残差情報に有される、前記有効係数フラグの個数、前記第１変換係数レベルフラグの個数および前記パリティレベルフラグの個数の和は、第３閾値以下であり、
前記残差情報に有される前記第２変換係数レベルフラグの個数は、第４閾値以下であり、
前記所定の閾値は、前記第３閾値と前記第４閾値との和である、請求項６に記載の画像エンコード方法。
【請求項９】
係数スキャン順序により決定された０番目の量子化された変換係数ないしｎ番目の量子化された変換係数に基づいて導出された、前記有効係数フラグの個数、前記第１変換係数レベルフラグの個数、前記パリティレベルフラグの個数および前記第２変換係数レベルフラグの個数の和が前記所定の閾値に到達する場合、前記係数スキャン順序により決定されたｎ＋１番目の量子化された変換係数に対しては、有効係数フラグ、第１変換係数レベルフラグ、パリティレベルフラグおよび第２変換係数レベルフラグの明示的なシグナリングが省略され、前記残差情報に有される係数レベル情報の値に基づいて前記ｎ＋１番目の量子化された変換係数の値が導出される、請求項６に記載の画像エンコード方法。
【請求項１０】
前記残差情報に有される、前記有効係数フラグ、前記第１変換係数レベルフラグ、前記パリティレベルフラグおよび前記第２変換係数レベルフラグは、コンテキストに基づいてコーディングされ、
前記係数レベル情報は、バイパスに基づいてコーディングされる、請求項９に記載の画像エンコード方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、画像コーディング技術に関し、より詳細には、画像コーディングシステムの変換係数レベルコーディング方法およびその装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
最近、４Ｋまたは８Ｋ以上のＵＨＤ（Ultra High Definition）画像／ビデオなどの高解像度、高品質の画像／ビデオに対する需要が多様な分野で増加している。画像／ビデオデータが高解像度、高品質になるほど、既存の画像／ビデオデータに比べて相対的に送信される情報量またはビット量が増加するので、既存の有無線広帯域回線のような媒体を利用して画像データを送信するか、既存の記憶（格納）媒体を用いて画像／ビデオデータを記憶する場合、送信コストおよび記憶コストが増加する。
【０００３】
また、最近、ＶＲ（Virtual Reality）、ＡＲ（Artificial Reality）コンテンツやホログラムなどの没入型（イマーシブ）メディア（Immersive Media）に対する関心および需要が増加しており、ゲーム画像のように現実画像とは異なる画像特性を有する画像／ビデオに関する放送が増加している。
【０００４】
したがって、上記のような様々な特性を有する高解像度高品質の画像／ビデオの情報を効果的に圧縮して送信するか、記憶または再生するために、高効率の画像／ビデオ圧縮技術が要求される。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示の技術的課題は、画像コーディング効率を高める方法および装置を提供することにある。
【０００６】
本開示の他の技術的課題は、残差（レジデュアル）コーディングの効率を高める方法および装置を提供することにある。
【０００７】
本開示のさらに他の技術的課題は、変換係数レベルコーディングの効率を高める方法および装置を提供することにある。
【０００８】
本開示のさらに他の技術的課題は、ライスパラメータ（rice parameter）に基づいて残差情報に対して二進化過程（処理）を行って残差コーディング効率を高める方法および装置を提供することにある。
【０００９】
本開示のさらに他の技術的課題は、量子化された変換係数に対する変換係数レベルのパリティ（parity）に関するパリティレベルフラグと変換係数レベルが第１閾（臨界）値より大きいか否かに関する第１変換係数レベルフラグとのデコード手順を決定（または、変更）して、コーディング効率を高める方法および装置を提供することにある。
【００１０】
本開示のさらに他の技術的課題は、残差情報に含まれる、現ブロック内の量子化された変換係数に対する有効係数フラグの個数、第１変換係数レベルフラグの個数、パリティレベルフラグの個数および第２変換係数レベルフラグの個数の和を所定の閾値以下に制限して、コーディング効率を高める方法および装置を提供することにある。
（【００１１】以降は省略されています）
