公開番号2025169957
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025136658,2022569466
出願日2025-08-20,2021-06-21
発明の名称回路状冷却剤通路を有する刃先交換式突切りブレード
出願人イスカルリミテッド
代理人個人,個人,個人,個人
主分類B23B 27/10 20060101AFI20251107BHJP(工作機械;他に分類されない金属加工)
要約【課題】刃先交換式突切りブレードを提供する。
【解決手段】刃先交換式突切りブレードは、対向するブレード第1の側部及びブレード第2の側部と、ブレード外周縁部と、中心刃先交換軸と、ブレード外周縁部に沿って位置する少なくとも第1のインサート・ポケット、第2のインサート・ポケット及び第3のインサート・ポケットと、を有する。突切りブレードは、第1の冷却剤通路と第2の冷却剤通路と第3の冷却剤通路とを更に有し、それぞれ、対応する入口からインサート・ポケットの対応する1つまで冷却剤経路を形成する。各冷却剤通路は、対応するインサート・ポケットのすくい面側に開口するすくい面出口と、同じインサート・ポケットの逃げ面側に開口する逃げ面出口と、を含む。所与の冷却剤通路に対応する入口は、入口及び中心刃先交換軸の少なくとも1つよりも冷却剤通路のインサート・ポケットから遠くに位置する。

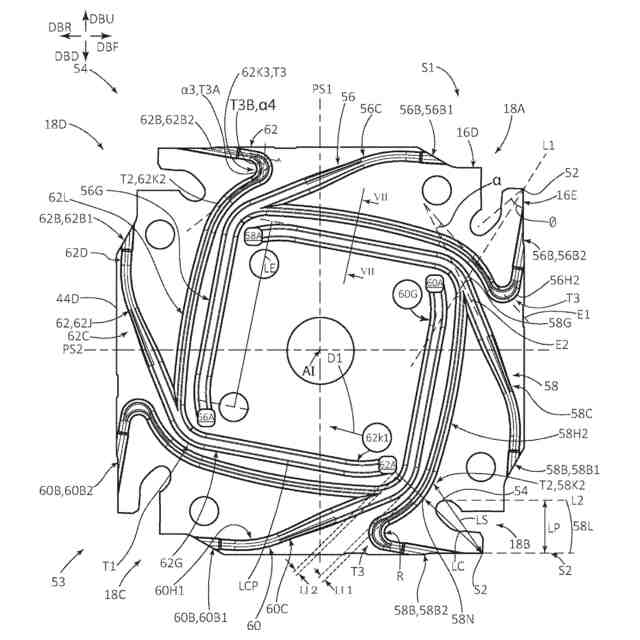

【選択図】図6
特許請求の範囲【請求項１】
対向するブレード第１の側部及びブレード第２の側部と、
前記ブレード第１の側部及び前記ブレード第２の側部を接続するブレード外周縁部と、
前記ブレード第１の側部及び前記ブレード第２の側部の中心を通って延在する中心刃先交換軸と、
前記ブレード外周縁部に沿って位置する第１のインサート・ポケット、第２のインサート・ポケット、第３のインサート・ポケットと
第１の冷却剤通路、第２の冷却剤通路、及び第３の冷却剤通路と、を備え、
前記第１の冷却剤通路は、第１の入口と、前記第１のインサート・ポケットに開口する少なくとも１つの第１の出口と、前記第１の入口と前記少なくとも１つの第１の出口との間に延在する第１の通路部分と、を備え、
前記第２の冷却剤通路は、第２の入口と、前記第２のインサート・ポケットに開口する少なくとも１つの第２の出口と、前記第２の入口と前記少なくとも１つの第２の出口との間に延在する第２の通路部分と、を備え、
前記第３の冷却剤通路は、第３の入口と、前記第３のインサート・ポケットに開口する少なくとも１つの第３の出口と、前記第３の入口と前記少なくとも１つの第３の出口との間に延在する第３の通路部分と、を備え、
前記少なくとも１つの第１の出口は、前記第１のインサート・ポケットのすくい面側に開口する第１のすくい面出口と、前記第１のインサート・ポケットの逃げ面側に開口する第１の逃げ面出口と、を備え、
前記第１の入口は、（ａ）前記第２の入口及び（ｂ）前記中心刃先交換軸の少なくとも１つより、前記第１のインサート・ポケットの最遠点から遠くに位置する、
刃先交換式突切りブレード。
続きを表示（約 1,000 文字）【請求項２】
前記第２の冷却剤通路は、前記第１の入口から前記少なくとも１つの第１の出口の少なくとも１つへの直接経路を妨げる、請求項１に記載の刃先交換式突切りブレード。
【請求項３】
前記第１の入口は、前記第２の入口及び前記中心刃先交換軸の両方よりも前記第１のインサート・ポケットの前記最遠点から遠くに位置する、請求項１又は２に記載の刃先交換式突切りブレード。
【請求項４】
前記第１の入口は、前記突切りブレードの全ての他の入口よりも前記第１のインサート・ポケットの前記最遠点から遠くに位置する、請求項１～３の何れか一項に記載の刃先交換式突切りブレード。
【請求項５】
前記第１の通路部分の通路経路は、
前記通路経路が前記第１のインサート・ポケットから離れるよりも前記第１のインサート・ポケットに向かう第１の方向で延在する、前記第１の入口に近接する第１の位置と、
前記通路経路が前記第１のインサート・ポケットに向かうよりも前記第１のインサート・ポケットからより離れる第２の方向で延在する、前記第１の位置よりも前記第１の入口から前記通路経路に遠くに沿う第２の位置と、
前記通路経路が前記第１のインサート・ポケットから離れるよりも前記第１のインサート・ポケットに向かう第３の方向で延在する、前記第２の位置よりも前記第１の入口から前記通路経路に遠くに沿う第３の位置と、
を備える、請求項１～４の何れか一項に記載の刃先交換式突切りブレード。
【請求項６】
少なくとも前記第１の冷却剤通路は、前記第１の逃げ面出口開口に近接する急ターン部を通り、
前記急ターン部は、ターン部鋭角α０を規定する、請求項１～５の何れか一項に記載の刃先交換式突切りブレード。
【請求項７】
前記急ターン部は、Ｕ字形であり、
前記鋭角α０は、条件：８０°＜α０＜２０°を満たす、請求項６に記載の刃先交換式突切りブレード。
【請求項８】
前記急ターン部は、条件：７０°＜α０＜３０°を満たす、請求項７に記載の刃先交換式突切りブレード。
【請求項９】
前記急ターン部は、条件Ｒ＜５ｍｍを満たす曲率半径Ｒを有する、請求項６～８の何れか一項に記載の刃先交換式突切りブレード。
【請求項１０】
前記急ターン部は、条件Ｒ＜３．５ｍｍを満たす曲率半径Ｒを有する、請求項９に記載の刃先交換式突切りブレード。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の主題は、刃先交換式突切りブレード（以下、「ブレード」とも呼ぶ）、及びブレード・ホルダ（以下、「ホルダ」とも呼ぶ）、並びにブレードとホルダとを両方備える工具組立体に関し、これらは全て、突切り用に構成される。より詳細には、本発明は、複数の冷却剤通路を有する刃先交換式突切りブレードに関し、各冷却剤通路は、冷却剤を対応するインサート・ポケットに供給するように構成される。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
突切りブレードは、その名称が示唆するように、突切り作業で金属工作物内に比較的大きな深さで進入する薄いナイフ又は板形状を意味する「ブレード」形状を有すると考慮し得る。別の言い方をすれば、第１の側部及び第２の側部に直交して測定されるブレードの厚さは、ブレードの圧倒的な最小寸法である。
【０００３】
大部分の従来の一般的な突切りブレードは、細長い。
【０００４】
突切り用に構成される構成要素は、比較的深さの浅い溝削り作業のために使用し得るが、場合によっては、その逆は当てはまらない場合があることは理解されよう。
【０００５】
（突切りされる工作物の）薄いスリット内に位置する切削インサートに冷却剤を供給することは困難であるため、突切りブレードに内部冷却剤通路を設けることが一般的である。
【０００６】
本発明は、ＵＳ２０１９／０２４０７４１に記載の出願人の以前の発明に対する改良形態である。本発明は、図１８Ｂ～図２０Ｂに示す４方刃先交換式突切りブレードに限定されないが、確かに、例えば、図２１Ａ～図２３Ｄの少なくとも３方刃先交換式ブレードにも適用可能である。本出願で解決される冷却剤通路の難点を図１８Ｂ～図２０Ｂの実施形態を参照して述べるため、４方刃先交換式突切りブレードについて述べる。
【０００７】

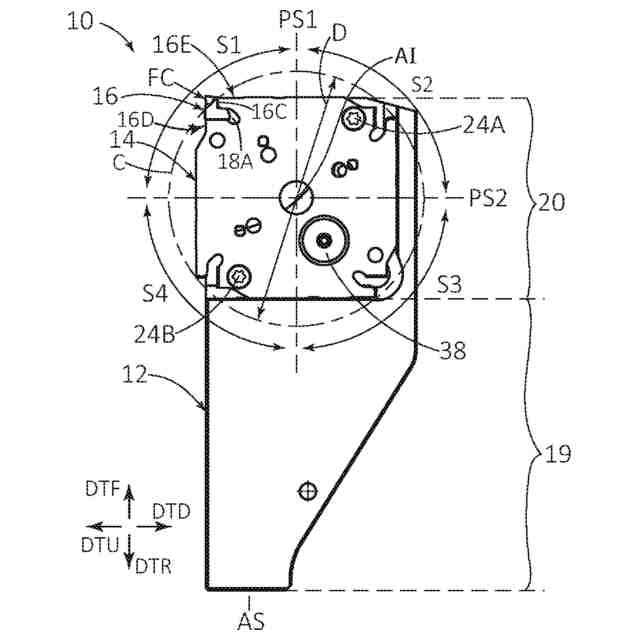

当該実施形態を参照しながら、回転対称突切りブレード及びそのためのホルダを説明する。ブレードは、インサート・ポケットごとに単一冷却剤通路を備える。各冷却剤通路は、ブレード入口開口と、ブレード出口開口とを備える。
【０００８】
ブレード入口開口は、刃先交換式突切りブレードに対してより大きな切削深さを可能にするように、好ましくは、中心刃先交換軸に位置しない（又は別の言い方をすれば、中心刃先交換軸から離間する）。突切りブレードは、視覚的に回転溝削り円板と同様に見えるが、回転溝削り円板は、単一作業で切削インサートの全てを使用し、新たなインサート・ポケットを機械加工有効位置にするためにホルダ内で刃先交換されないことは理解されよう。
【０００９】
特に、ブレード出口開口は、インサート座に設けられる唯一の出口開口であり、インサート座によって保持される切削インサートのすくい面の上に向けられる。
【００１０】
細長い突切りブレード内のインサート座ごとに２つのブレード出口開口を設けることが公知であるが、突切りブレードが４方回転対称であるために、単一ブレード出口開口を設けることのみが実現可能であることがわかった（場合によっては、すくい面の上に向けられた単一ブレード出口開口は、本出願人に譲渡されたＵＳ２０１３／０２３６２５３に記載の好ましい実施形態である）。２つ以上の出口開口は、本発明で克服されるいくつかの困難のために、提示されなかったことに留意されたい。
（【００１１】以降は省略されています）
