公開番号2025169954
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025135191,2021570033
出願日2025-08-14,2020-12-28
発明の名称発光ユニット
出願人メトラスワークス株式会社
代理人個人
主分類A45D 20/12 20060101AFI20251107BHJP(手持品または旅行用品)
要約【課題】照射対象に光を投ずる発光ユニットを既存のドライヤーに装着可能にする。
【解決手段】発光ユニット100はハウジングを本体とする。ハウジングはドライヤーの送風方向に発光するLED16とLED16に電力を供給する電気回路12と、を収容する。電気回路12はLED16の発光を制御し、二次電池を内蔵する。二次電池があるため、発光ユニット100には専用の電源コードは不要である。発光ユニット100はハウジングがドライヤーに取り付けられるとき、ドライヤーの先端に締め付けられる構造を有する。
【選択図】図1
特許請求の範囲【請求項１】
ドライヤーの先端に取り付けられるハウジングを本体とし、
このハウジングは、
ドライヤーの送風方向に発光するＬＥＤと、
ＬＥＤに電力を供給する電気回路と、を収容し、
電気回路は、
二次電池と、
二次電池からＬＥＤへの電力供給を制御する発光制御部と、を備え、
二次電池の収容位置は、ハウジングがドライヤーに取り付けられたとき、二次電池の重心がＬＥＤの位置よりもドライヤーのハンドルに近くなるよう決められ、
二次電池は、全てのＬＥＤを点灯した場合に３０分以上の駆動時間を確保できる容量を有し、
ハウジングがドライヤーに取り付けられるとき、ドライヤーの先端に締め付けられる構造を有し、
波長が６２０ｎｍ以上６７０ｎｍ以下であるＬＥＤを少なくとも１つ有することを特徴とする発光ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ドライヤー、とくに頭髪用のドライヤーに取付可能な発光ユニットに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
日本国内だけでも男性１７００万人、女性５００万人の人が薄毛を気にしていると言われる。本出願人は、発毛専門病院四谷ローズクリニックを運営する院長吉澤和彦医師とともに数年にわたり光と風による発毛、育毛の共同研究を続け、その成果が吉澤医師により、『赤色ＬＥＤを搭載したヘアードライヤーを用いたＬＥＤ光と温風による薄毛ケア・ヘアケアの有効性：マウスならびにヒトにおける検討』として２０１９年１１月に公表された（『診療と新薬』2019; 56: 737-747）。
【０００３】
この研究では市販ドライヤーに発光ユニットを取り付け、所定波長のＬＥＤと風で毛成長や育毛、ヘアケアができることを実証した。その際、マウス試験、ヒト官能試験、ヒト臨床試験という十分な手続がとられている。この研究の途上、本出願人は特許第６１２９３９２号を取得している。その特許明細書（特許文献１）の中で、ドライヤーの先端に発光ユニットを取り付けるヘアケア装置を提案している。
【先行技術文献】
【特許文献】
【０００４】
特許第６１２９３９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のドライヤーは、先端に発光ユニットを着脱可能にするものであり、当然ながら発光ユニットを取り付ける専用の構造を採用している。
【０００６】
一方、ドライヤーは耐久消費財であり、買い換え頻度が高くないことを考えると、専用のドライヤーの普及を進めるだけでなく、既存のドライヤーを利用する施策も必要と言える。
【０００７】
本発明はこの課題に鑑みてなされたもので、その目的は特許文献１同等の効果をもち、かつ既存のドライヤーに装着可能な発光ユニットを提供することにある。本発明の別の目的は既存のドライヤーに装着可能で、かつドライヤーの使用感を損なわない発光ユニットを提供することにある。
【課題を解決するための手段】
【０００８】

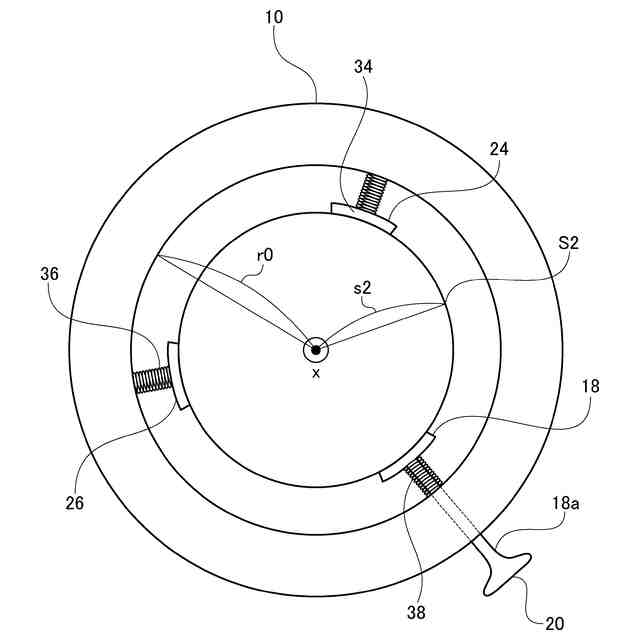

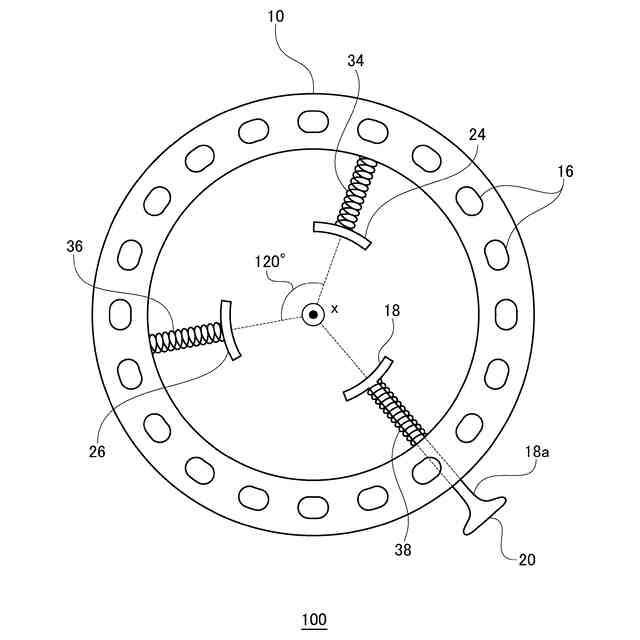

本発明の発光ユニットは、ドライヤーの先端を少なくとも一部は囲む環状部と、環状部に取り付けられた、ドライヤーの送風方向に向く複数のＬＥＤと、複数のＬＥＤに電力を供給する電気回路と、環状部を３以上の方向にてドライヤーの先端に固定する固定部とを備え、電気回路は、二次電池と、二次電池から複数のＬＥＤへの電力供給を制御する発光制御部とを備え、固定部はドライヤーの先端径の変化を吸収する構造的余裕を有する。
【０００９】
「環状」は円形、楕円形などの曲線だけでなく、四角形など直線を含む形状でもよい。また、３６０度閉じている必要もなく、隙間があってもドライヤーの先端を囲めば足りる。
【００１０】
本発明の発光ユニットの別の態様は、ドライヤーの先端に取り付けられるハウジングを本体とし、このハウジングは、ドライヤーの送風方向に発光するＬＥＤと、ＬＥＤに電力を供給する電気回路とを収容し、電気回路は、二次電池と、二次電池からＬＥＤへの電力供給を制御する発光制御部とを備える。
（【００１１】以降は省略されています）
