公開番号2025169047
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024074019
出願日2024-04-30
発明の名称粉体定量供給装置
出願人株式会社ブリヂストン
代理人個人,個人,個人,個人
主分類B65G 65/48 20060101AFI20251105BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】容器側部分のみを容易に着脱可能な、粉体定量供給装置を提供する。

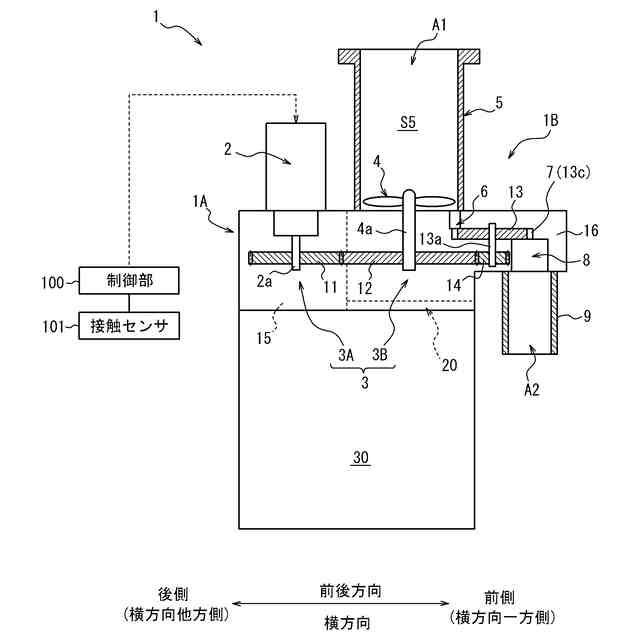

【解決手段】装置1は、粉体を収容可能な容器5と、定量空間7と、供給口A2と、ギア機構3と、駆動源2とを備える。駆動源2と、駆動側ギア機構3Aとを一体化することによって駆動ユニット1Aとする一方で、容器5と、定量空間7と、供給口A2と、従動側ギア機構12とを一体化することによって容器ユニット1Bとする。装置1は、ユニット1Bをユニット1Aに隣接させる一方で、ユニット1Bをユニット1Aから離隔可能なスライド機構20を備える。駆動側ギア11と、従動側ギア12とは、ユニット1Bを後に移動させることによって、互いに噛み合い可能である一方で、ユニット1Bを前に移動させることによって、互いに分離可能である。
【選択図】図3
特許請求の範囲【請求項１】
粉体を収容可能な容器と、前記容器の収容空間に通じる定量空間と、前記定量空間に通じる供給口と、前記容器に収容された攪拌手段を駆動させるギア機構と、前記ギア機構を駆動させる駆動源とを備える粉体定量供給装置であって、

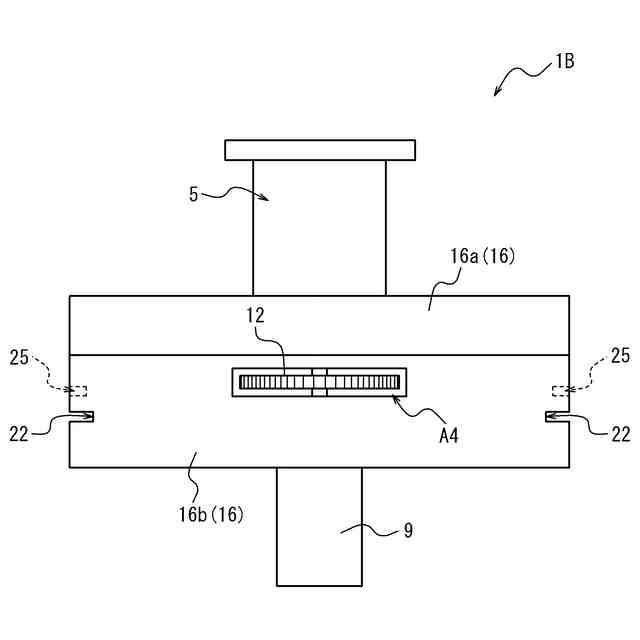

前記駆動源と、前記ギア機構の駆動側ギア機構とを一体化することによって駆動ユニットとする一方で、前記容器と、前記定量空間と、前記供給口と、前記ギア機構の従動側ギア機構とを一体化することによって容器ユニットとし、さらに、

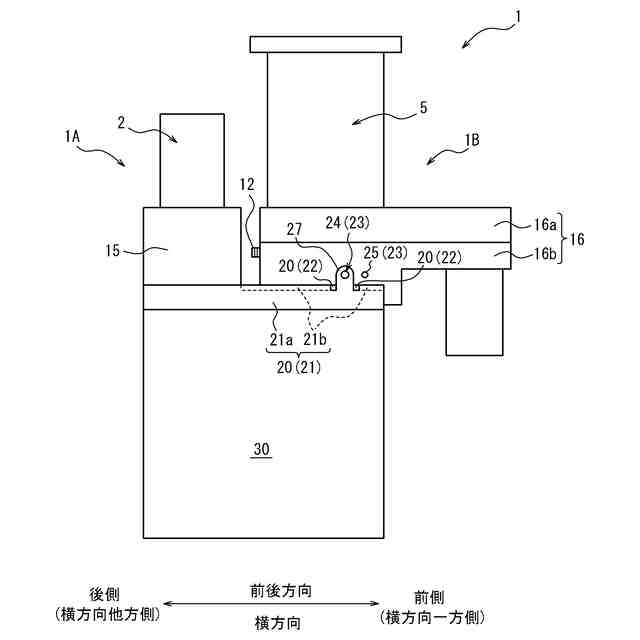

前記粉体定量供給装置は、前記容器ユニットを横方向一方側から差し込んで横方向他方側に移動させることにより当該容器ユニットを前記駆動ユニットに隣接させる一方で、前記容器ユニットを横方向一方側に移動させることにより当該容器ユニットを前記駆動ユニットから離隔可能な、スライド機構を備えており、
前記駆動側ギア機構の駆動側ギアと、前記従動側ギア機構の従動側ギアとは、前記容器ユニットを横方向他方側に移動させることによって、互いに噛み合い可能である一方で、前記容器ユニットを横方向一方側に移動させることによって、互いに分離可能である、粉体定量供給装置。
続きを表示（約 400 文字）【請求項２】
前記容器ユニットを前記スライド機構の所定の位置に位置決めする位置決め手段をさらに備える、請求項１に記載された粉体定量供給装置。
【請求項３】
前記位置決め手段は、前記駆動ユニット及び前記容器ユニットのいずれか一方を貫通する棒状部材と、前記棒状部材を固定する、前記駆動ユニット及び前記容器ユニットの他方に設けられた止まり穴と備える、請求項２に記載された粉体定量供給装置。
【請求項４】
前記棒状部材は、インデックスプランジャである、請求項３に記載された粉体定量供給装置。
【請求項５】
前記容器ユニットを前記横方向他方側に移動させた場合、前記駆動側ギアと前記従動側ギアとが噛み合わないとき、前記駆動側ギアを１ピッチ未満だけ回転させるように、前記駆動源を動作させる制御部をさらに備える、請求項１～４のいずれか１項に記載された粉体定量供給装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粉体定量供給装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来の粉体定量供給装置としては、例えば、容器の内部で攪拌された粉体が定量空間を通して定量されたのち、当該定量空間から供給口を通して定量的に排出される、定量フィーダ装置が知られている（例えば、特許文献１又は２参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１１３６５号公報
特開２０２０－１８９７５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来の粉体定量供給装置はいずれも、例えば、クリーニングや被供給側での複数種類の粉体の混合を目的に、容器を交換する場合、当該容器の交換作業が煩雑である。
【０００５】
本発明の目的は、容器側部分のみを容易に着脱可能な、粉体定量供給装置を提供することである。
【課題を解決するための手段】
【０００６】
（１）本発明に係る粉体定量供給装置は、粉体を収容可能な容器と、前記容器の収容空間に通じる定量空間と、前記定量空間に通じる供給口と、前記容器に収容された攪拌手段を駆動させるギア機構と、前記ギア機構を駆動させる駆動源とを備える粉体定量供給装置であって、前記駆動源と、前記ギア機構の駆動側ギア機構とを一体化することによって駆動ユニットとする一方で、前記容器と、前記定量空間と、前記供給口と、前記ギア機構の従動側ギア機構とを一体化することによって容器ユニットとし、さらに、前記粉体定量供給装置は、前記容器ユニットを横方向一方側から差し込んで横方向他方側に移動させることにより当該容器ユニットを前記駆動ユニットに隣接させる一方で、前記容器ユニットを横方向一方側に移動させることにより当該容器ユニットを前記駆動ユニットから離隔可能な、スライド機構を備えており、前記駆動側ギア機構の駆動側ギアと、前記従動側ギア機構の従動側ギアとは、前記容器ユニットを横方向他方側に移動させることによって、互いに噛み合い可能である一方で、前記容器ユニットを横方向一方側に移動させることによって、互いに分離可能である。本発明に係る粉体定量供給装置は、容器側部分のみを容易に着脱させることができる。
【０００７】
（２）上記（１）の粉体定量供給装置は、前記容器ユニットを前記スライド機構の所定の位置に位置決めする位置決め手段をさらに備えることが好ましい。この場合、容器ユニットをスライド機構の所定の位置に安定的に位置決めすることができる。
【０００８】
（３）上記（２）の粉体定量供給装置において、前記位置決め手段は、前記駆動ユニット及び前記容器ユニットのいずれか一方を貫通する棒状部材と、前記棒状部材を固定する、前記駆動ユニット及び前記容器ユニットの他方に設けられた止まり穴と備えることが好ましい。この場合、容器ユニットの位置決めを容易に行うことができる。
【０００９】
（４）上記（３）の粉体定量供給装置において、前記棒状部材は、インデックスプランジャであることが好ましい。この場合、棒状部材を止まり穴に対して容易かつ安定的に固定することができる。
【００１０】

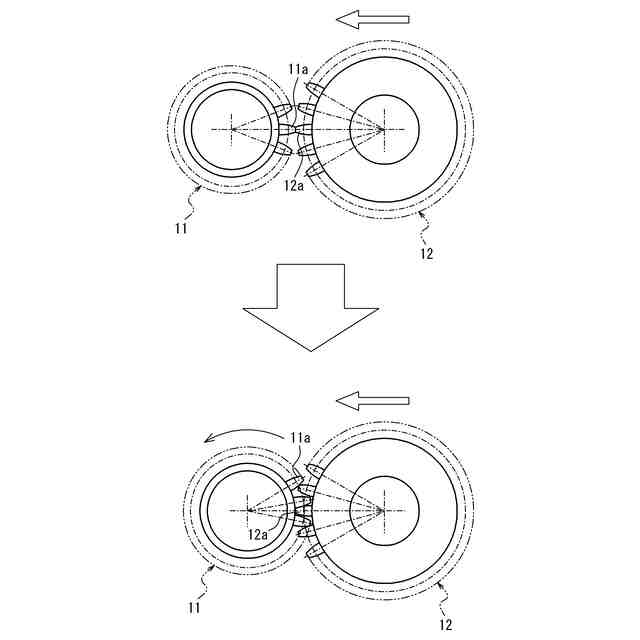

（５）上記（１）～（４）のいずれか１つの粉体定量供給装置は、前記容器ユニットを前記横方向他方側に移動させた場合、前記駆動側ギアと前記従動側ギアとが噛み合わないとき、前記駆動側ギアを１ピッチ未満だけ回転させるように、前記駆動源を動作させる制御部をさらに備える。この場合、駆動側ギア機構の駆動側ギアと従動側ギア機構の従動側ギアとの噛み合いずれがあったとしてもそれを是正することができる。
【発明の効果】
（【００１１】以降は省略されています）
