公開番号2025168325
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025073014
出願日2025-04-25
発明の名称ディスプレイ装置
出願人エルジーディスプレイカンパニーリミテッド
代理人個人,個人,個人,個人,個人
主分類G09F 9/30 20060101AFI20251030BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】温度変動による輝度および色座標変動を低減することができるディスプレイ装置を提供する。
【解決手段】本明細書は、温度変動による輝度および色座標変動を低減して光学品質を向上させることができるディスプレイ装置に関するものであり、一実施例によるディスプレイ装置は、第1色の光を放出する第1発光素子および第1発光素子を駆動する第1駆動トランジスタを含む第1サブピクセル、第2色の光を放出する第2発光素子および第2発光素子を駆動する第2駆動トランジスタを含む第2サブピクセルを含み、第1駆動トランジスタおよび第2駆動トランジスタは、異なるダミーホール総開口面積を有することができる。

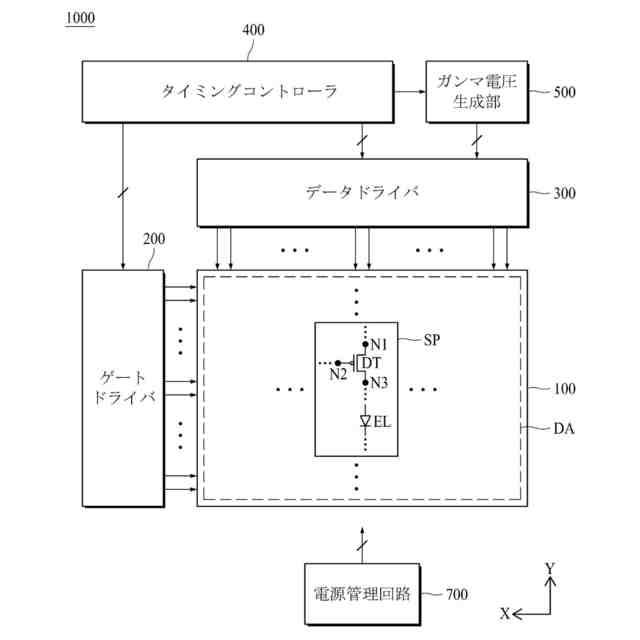

【選択図】図1
特許請求の範囲【請求項１】
第１色の光を放出する第１発光素子、および前記第１発光素子を駆動する第１駆動トランジスタを含む第１サブピクセルと、
第２色の光を放出する第２発光素子、および前記第２発光素子を駆動する第２駆動トランジスタを含む第２サブピクセルと、
前記第１駆動トランジスタに配置された少なくとも１つの第１ダミーホールと、
前記第２駆動トランジスタに配置された少なくとも１つの第２ダミーホールとを含み、
前記第１駆動トランジスタの少なくとも１つの第１ダミーホールの総開口面積は、前記第２駆動トランジスタの少なくとも１つの第２ダミーホールの総開口面積と異なるディスプレイ装置。
続きを表示（約 2,000 文字）【請求項２】
前記第１駆動トランジスタの少なくとも１つの第１ダミーホールの総開口面積が、前記第２駆動トランジスタの少なくとも１つの第２ダミーホールの総開口面積よりも大きい、請求項１に記載のディスプレイ装置。
【請求項３】
前記第１駆動トランジスタの少なくとも１つの第１ダミーホールの数が、前記第２駆動トランジスタの少なくとも１つの第２ダミーホールの数よりも多い、請求項１に記載のディスプレイ装置。
【請求項４】
前記第１サブピクセルが、前記第１駆動トランジスタの周辺の絶縁層に配置された少なくとも１つの周辺ダミーホールをさらに含む、請求項１に記載のディスプレイ装置。
【請求項５】
第３色の光を放出する第３発光素子、および前記第３発光素子を駆動する第３駆動トランジスタを含む第３サブピクセルと、
前記第３駆動トランジスタに配置された少なくとも１つの第３ダミーホールとをさらに含み、
前記第３駆動トランジスタの前記少なくとも１つの第３ダミーホールの総開口面積は、前記第１駆動トランジスタの前記少なくとも１つの第１ダミーホールの総開口面積および前記第２駆動トランジスタの前記少なくとも１つの第２ダミーホールの総開口面積のいずれか１つと同じであるか、または前記第１駆動トランジスタの前記少なくとも１つの第１ダミーホールの総開口面積および前記第２駆動トランジスタの前記少なくとも１つの第２ダミーホールの総開口面積と異なる、請求項１に記載のディスプレイ装置。
【請求項６】

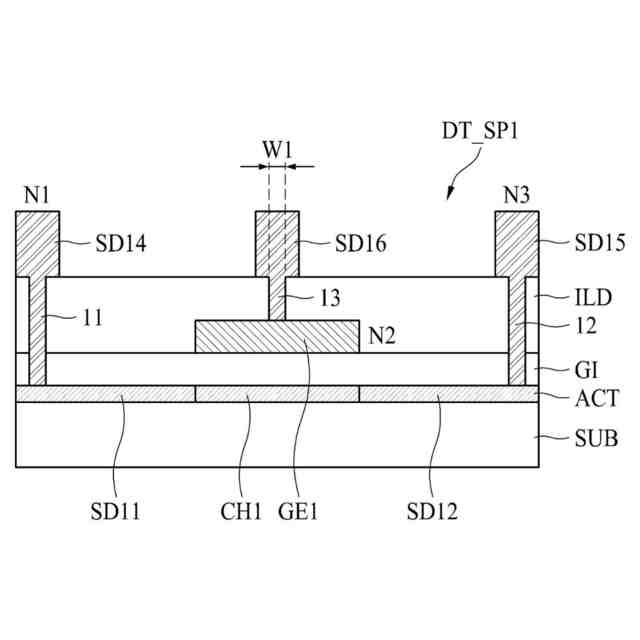

前記第１駆動トランジスタが、前記少なくとも１つの第１ダミーホールを介して前記第１駆動トランジスタの第１ゲート電極に連結した第１ダミー電極をさらに含み、

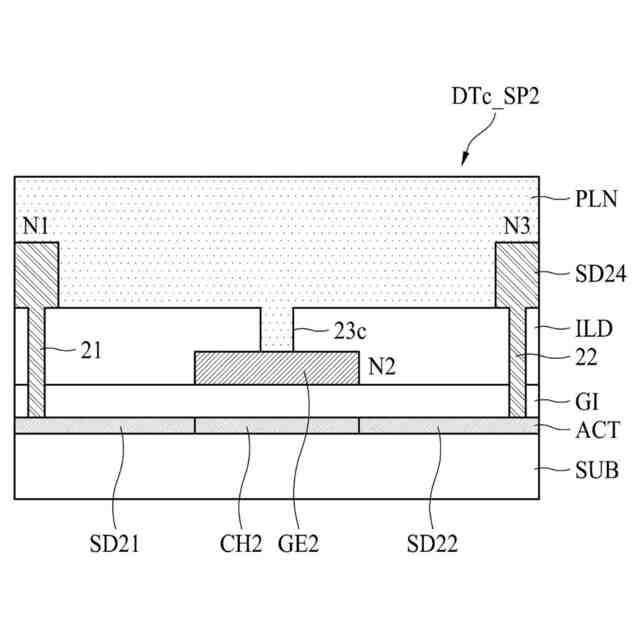

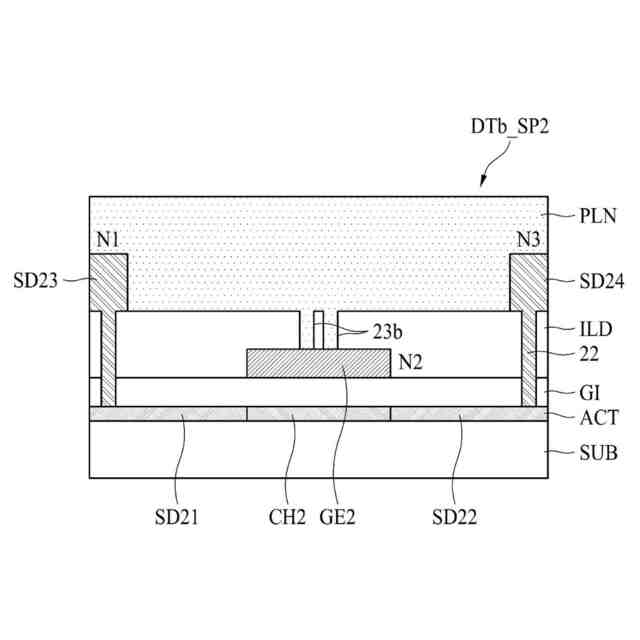

前記第２駆動トランジスタが、前記少なくとも１つの第２ダミーホールを介して前記第２駆動トランジスタの第２ゲート電極に連結した第２ダミー電極をさらに含み、
前記第３駆動トランジスタが、前記少なくとも１つの第３ダミーホールを介して前記第３駆動トランジスタの第３ゲート電極に連結した第３ダミー電極をさらに含む、請求項５に記載のディスプレイ装置。
【請求項７】
前記少なくとも１つの第１～第３ダミーホールのそれぞれの開口面積が、第１～第３サブピクセルに配置された少なくとも１つのコンタクトホールのそれぞれの開口面積と同じである、請求項５に記載のディスプレイ装置。
【請求項８】
前記第１～第３サブピクセルが、それぞれ青色サブピクセル、緑色サブピクセル、赤色サブピクセルであり、
前記青色サブピクセルの前記第１駆動トランジスタの少なくとも１つの第１ダミーホールの総開口面積は、前記緑色サブピクセルの前記第２駆動トランジスタの少なくとも１つの第２ダミーホールの総開口面積より大きく、前記赤色サブピクセルの前記第３駆動トランジスタの少なくとも１つの第３ダミーホールの総開口面積より大きく、
前記第２駆動トランジスタの少なくとも１つの第２ダミーホールの総開口面積と前記第３駆動トランジスタの少なくとも１つの第３ダミーホールの総開口面積は、同じである、請求項５に記載のディスプレイ装置。
【請求項９】
前記第１～第３サブピクセルが、それぞれ青色サブピクセル、緑色サブピクセル、赤色サブピクセルであり、
前記青色サブピクセルの前記第１駆動トランジスタの少なくとも１つの第１ダミーホールの数は、前記赤色サブピクセルの前記第２駆動トランジスタの少なくとも１つの第２ダミーホールの数より多く、前記緑色サブピクセルの前記第３駆動トランジスタの少なくとも１つの第３ダミーホールの数よりも多く、
前記第２駆動トランジスタの少なくとも１つの第２ダミーホールの数と前記第３駆動トランジスタの少なくとも１つの第３ダミーホールの数は、同じである、請求項５に記載のディスプレイ装置。
【請求項１０】
第１色の光を放出する第１発光素子および前記第１発光素子を駆動する第１駆動トランジスタと、前記第１駆動トランジスタの第１ゲート電極と重畳する少なくとも１つの第１ダミーホールを含む第１サブピクセルと、
第２色の光を放出する第２発光素子および前記第２発光素子を駆動する第２駆動トランジスタと、前記第２駆動トランジスタの第２ゲート電極と重畳する少なくとも１つの第２ダミーホールを含む第２サブピクセルと、
第３色の光を放出する第３発光素子および前記第３発光素子を駆動する第３駆動トランジスタと、前記第３駆動トランジスタの第３ゲート電極と重畳する少なくとも１つの第３ダミーホールを含む第３サブピクセルとを含む、ディスプレイ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、温度変動による輝度および色座標変動を低減することができるディスプレイ装置に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
電界発光ディスプレイ（Electroluminesence Display）装置は、自発光素子を用いて輝度が高く、駆動電圧が低く、超薄膜化が可能であるだけでなく、自由な形状で具現が可能な利点がある。
【０００３】
電界発光ディスプレイ装置は、発光素子が温度によって輝度が変動する特性を有しており、温度変動によって輝度変動が発生し得る。
【０００４】
上述した背景技術の内容は、本明細書の発明者が本明細書の例を導出するために保有し、または、本明細書の例を導出する過程で習得した技術情報であって、必ずしも本明細書の出願以前に一般公衆に公開された公知技術とは言えない。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電界発光ディスプレイ装置は、発光物質が異なる赤色、緑色、青色の発光素子が温度による輝度変動特性が異なるため、温度変動によって３色サブピクセル間に輝度変動差が発生し得る。これにより、電界発光ディスプレイ装置は、温度変動によって白色色座標が変動して光学品質が低下し得る。
【０００６】
本明細書は、温度変動による輝度および色座標変動を低減して光学品質を向上させることができるディスプレイ装置を提供する。
【０００７】
本明細書で解決しようとする課題は、上で言及した課題に限定されず、言及していないまた他の課題は、以下の記載内容から本明細書の技術思想が属する技術分野において通常の知識を有する者に明確に理解することができるだろう。
【課題を解決するための手段】
【０００８】
一実施例によるディスプレイ装置は、第１色の光を放出する第１発光素子および第１発光素子を駆動する第１駆動トランジスタを含む第１サブピクセルと、第２色の光を放出する第２発光素子と、第２発光素子を駆動する第２駆動トランジスタを含む第２サブピクセルとを含み、第１駆動トランジスタ及び第２駆動トランジスタは、異なるダミーホール総開口面積を有することができる。
【０００９】
一実施例に係るディスプレイ装置は、第１色の光を放出する第１発光素子、第１発光素子を駆動する第１駆動トランジスタ、第１駆動トランジスタの第１ゲート電極に重畳する少なくとも1つの第１ダミーホールを含む第１サブピクセルと、第２色の光を放出する第２発光素子、第２発光素子を駆動する第２駆動トランジスタ、第２駆動トランジスタの第２ゲート電極に重畳する少なくとも1つの第２ダミーホールを含む第２サブピクセルと、第３色の光を放出する第３発光素子、前記第３発光素子を駆動する第３駆動トランジスタ、第３駆動トランジスタの第３ゲート電極と重畳する少なくとも1つの第３ダミーホールを含む第３サブピクセルとを含み、少なくとも1つの第１ダミーホールの総開口面積は、少なくとも1つの第２ダミーホールの総開口面積および少なくとも1つの第３ダミーホールの総開口面積と異なり、少なくとも1つの第２ダミーホールの総開口面積は、少なくとも1つの第３ダミーホールの総開口面積と同じかまたは異なり得る。
【００１０】
一実施例によるディスプレイ装置は、第１色の光を放出する第１発光素子および第１発光素子を駆動する第１駆動トランジスタを含む第１サブピクセルと、第２色の光を放出する第２発光素子及び第２発光素子を駆動する第２駆動トランジスタを含む第２サブピクセルとを含み、第１駆動トランジスタ及び第２駆動トランジスタは、第１発光素子及び第２発光素子の温度による輝度変動特性によって異なるダミーホール総開口面積を有することができる。
（【００１１】以降は省略されています）
