公開番号2025167503
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072181
出願日2024-04-26
発明の名称調圧弁
出願人ヤンマーホールディングス株式会社
代理人個人,個人
主分類F16K 17/04 20060101AFI20251030BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】弁体の摩耗や焼き付き、流出口への弁体の乗り上げ、流出口と弁体との間隙への異物の噛み込みを発生しにくくすることを目的とする。

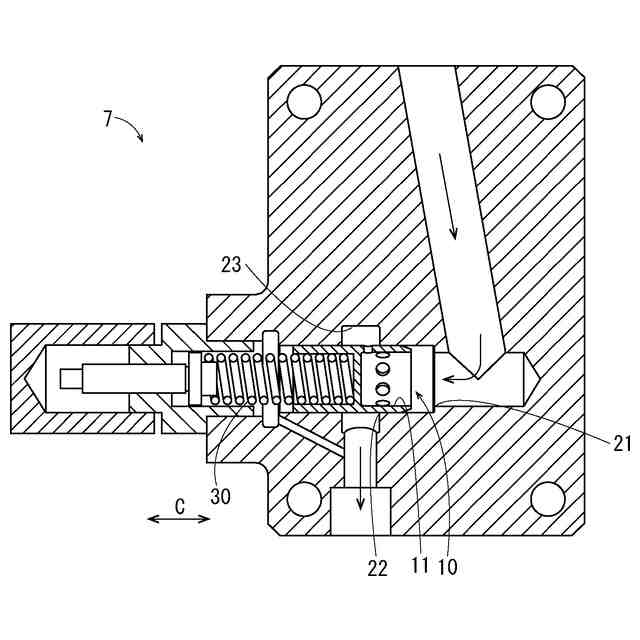

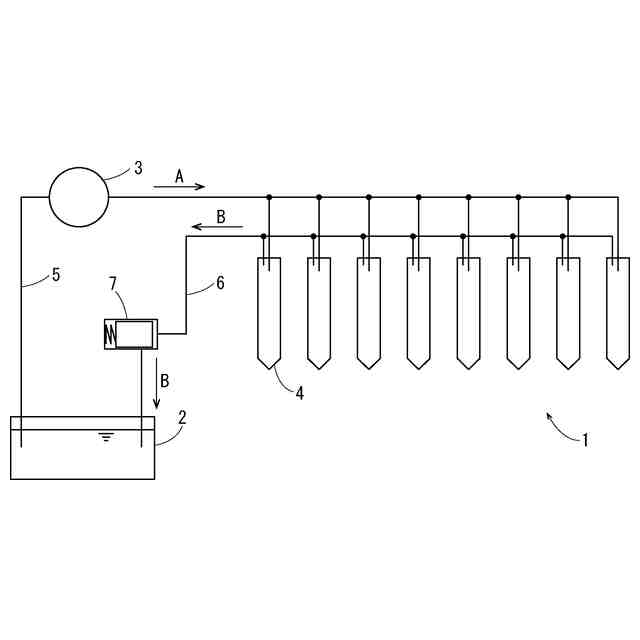

【解決手段】調圧弁7は、弁体10と、弁体10を摺動可能に支持する支持部20と、弁体10の摺動方向Cに沿って支持部20に流体を流入させる流入口21と、弁体10の摺動方向Cと交差する方向に沿って支持部20から流体を流出させる流出口22と、弁体10を流入口21側へ付勢する付勢部材30と、を備え、弁体10は、流入口21側に開口した凹部11を有する。
【選択図】図4
特許請求の範囲【請求項１】
弁体と、
前記弁体を摺動可能に支持する支持部と、
前記弁体の摺動方向に沿って前記支持部に流体を流入させる流入口と、
前記弁体の摺動方向と交差する方向に沿って前記支持部から流体を流出させる流出口と、
前記弁体を前記流入口側へ付勢する付勢部材と、を備え、
前記弁体は、前記流入口側に開口した凹部を有することを特徴とする調圧弁。
続きを表示（約 490 文字）【請求項２】

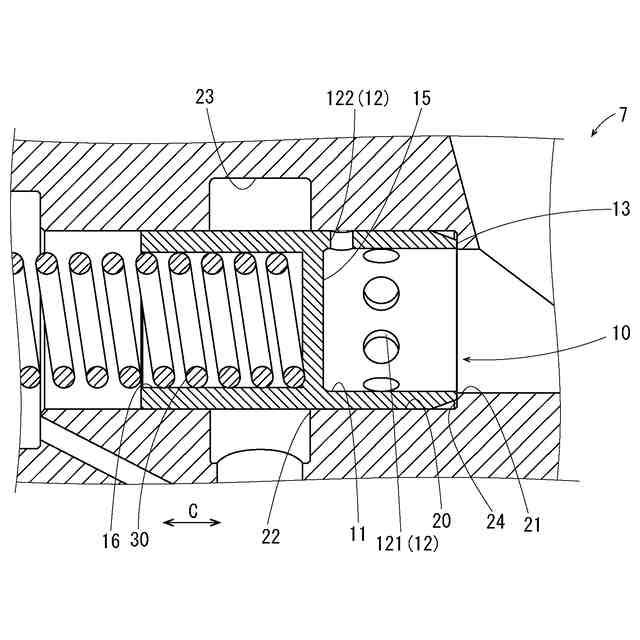

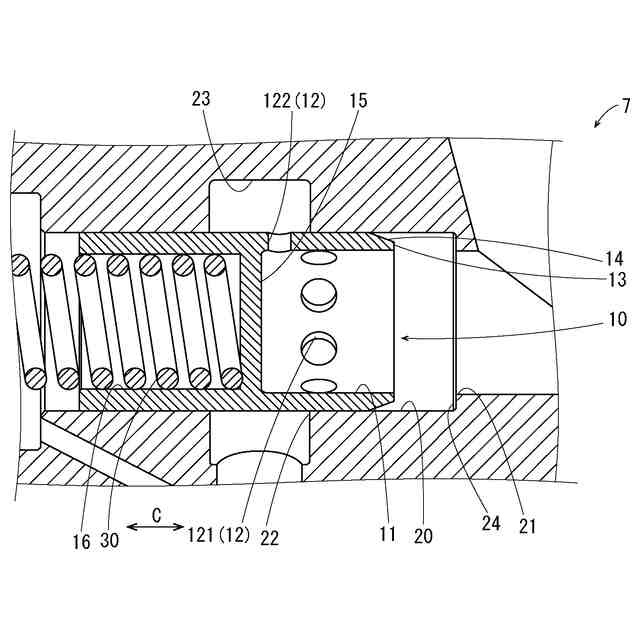

前記弁体は、前記凹部から前記弁体の外周面に貫通する孔部を備え、
前記流入口から流入した流体の圧力により前記弁体が摺動した場合に、前記孔部を介して前記流入口と前記流出口とが連通することを特徴とする請求項１に記載の調圧弁。
【請求項３】
前記弁体の摺動方向の複数箇所に前記孔部を備えることを特徴とする請求項２に記載の調圧弁。
【請求項４】
前記孔部は、
前記弁体の周方向の複数箇所に設けられた第１孔部と、
前記第１孔部よりも前記流入口から離間した第２孔部と、を含むことを特徴とする請求項３に記載の調圧弁。
【請求項５】
前記第２孔部の総面積は、前記第１孔部の総面積よりも小さいことを特徴とする請求項４に記載の調圧弁。
【請求項６】
前記支持部は、前記流出口に連通し、周方向に沿う溝部を備えることを特徴とする請求項１乃至５のいずれか１項に記載の調圧弁。
【請求項７】

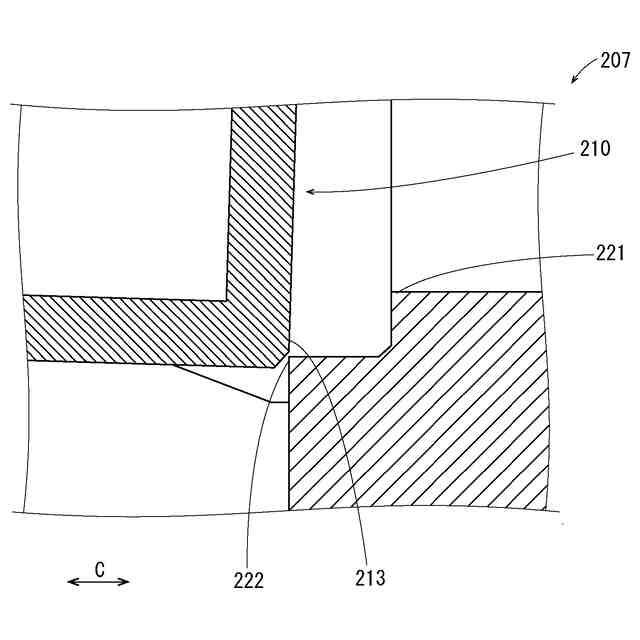

前記弁体は、前記凹部側の端部にテーパー部を有することを特徴とする請求項１に記載の調圧弁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、調圧弁に関する。
続きを表示（約 980 文字）【背景技術】
【０００２】

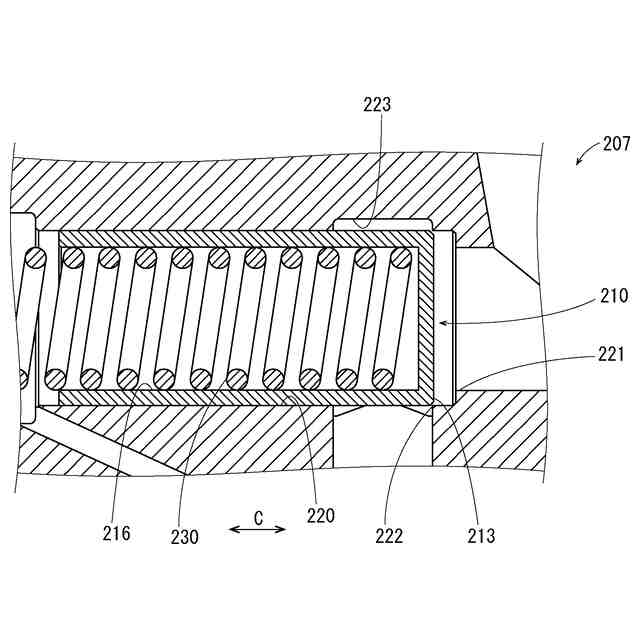

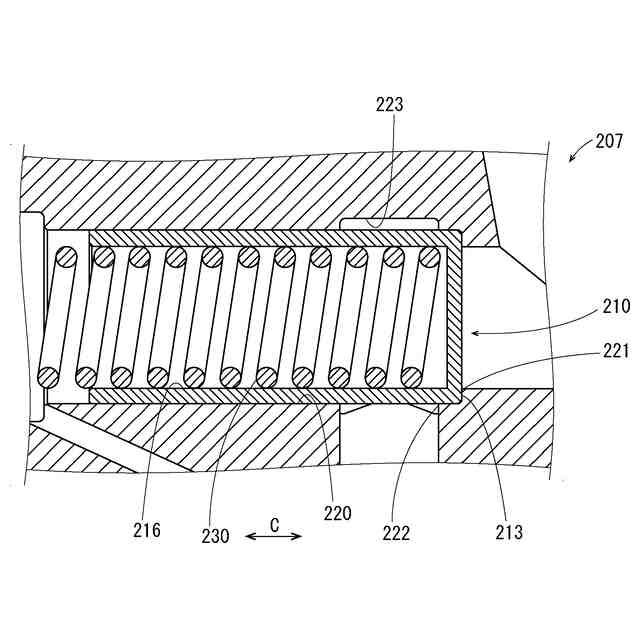

弁体がばねによって外筒のシート部に押し付けられることで密封を保ち、弁体に作用する圧力がばねの力よりも大きくなると弁体が移動して流体の流れが形成される調圧弁が知られている（例えば、特許文献１、２）。
【先行技術文献】
【特許文献】
【０００３】
特開平９－１１２４０８号公報
特開平５－２９６１１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

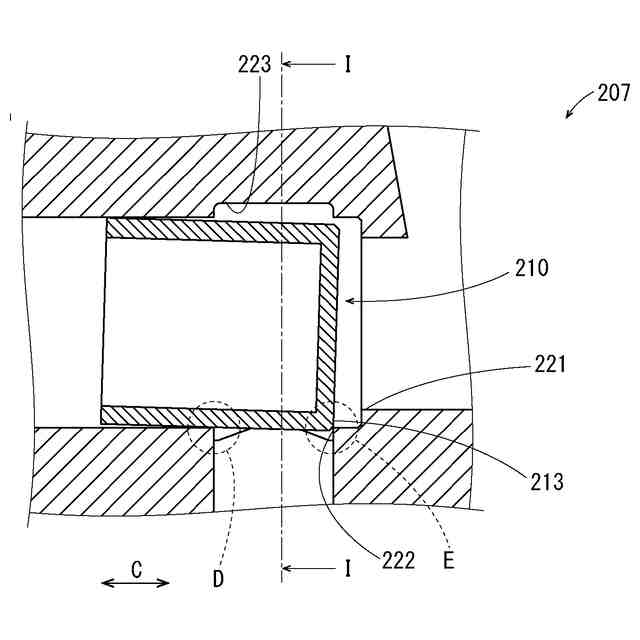

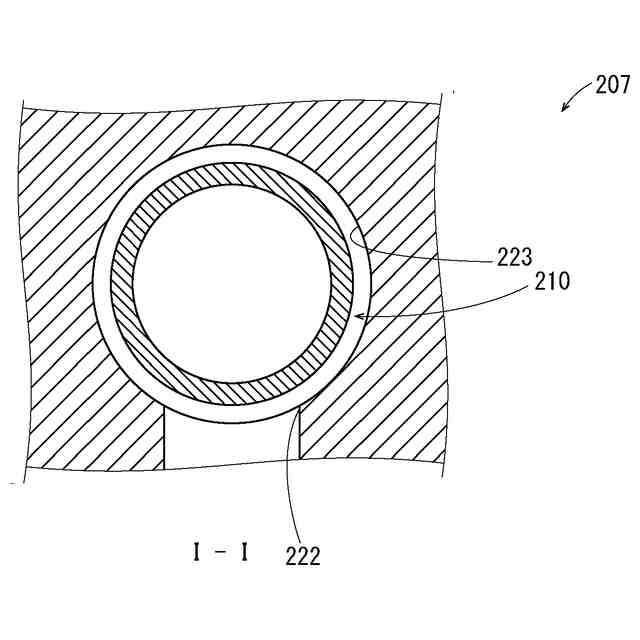

しかし、特許文献１、２で開示された調圧弁は、弁体の外周面にかかる圧力が均等でないため、弁体の外周面が流出口に接触して摩耗や焼き付きが発生したり、弁体が流出口に乗り上げて弁体が閉じられなくなったりするおそれがある。また、弁体と流出口との間隙が狭いため、間隙に異物を噛み込むおそれがある。
【０００５】
本発明は、上記事情を考慮し、弁体の摩耗や焼き付き、流出口への弁体の乗り上げ、流出口と弁体との間隙への異物の噛み込みを発生しにくくすることを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明に係る調圧弁は、弁体と、前記弁体を摺動可能に支持する支持部と、前記弁体の摺動方向に沿って前記支持部に流体を流入させる流入口と、前記弁体の摺動方向と交差する方向に沿って前記支持部から流体を流出させる流出口と、前記弁体を前記流入口側へ付勢する付勢部材と、を備え、前記弁体は、前記流入口側に開口した凹部を有する。
【０００７】
前記弁体は、前記凹部から前記弁体の外周面に貫通する孔部を備え、前記流入口から流入した流体の圧力により前記弁体が摺動した場合に、前記孔部を介して前記流入口と前記流出口とが連通してもよい。
【０００８】
前記弁体の摺動方向の複数箇所に前記孔部を備えていてもよい。
【０００９】
前記孔部は、前記弁体の周方向の複数箇所に設けられた第１孔部と、前記第１孔部よりも前記流入口から離間した第２孔部と、を含んでいてもよい。
【００１０】
前記第２孔部の総面積は、前記第１孔部の総面積よりも小さくてもよい。
（【００１１】以降は省略されています）
