特許ウォッチ

公開番号2025164804
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2025136070,2021028977
出願日2025-08-19,2021-02-25
発明の名称筆記具用水性インキ組成物、およびそれを用いた筆記具
出願人株式会社パイロットコーポレーション
代理人弁理士法人酒井国際特許事務所
主分類C09D 11/16 20140101AFI20251023BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】本発明は、立体感および定着性に優れる筆跡を形成することができる筆記具用水性インキ組成物およびそれを用いた筆記具を提供するものである。
【解決手段】水と、着色剤と、発泡剤と、ガラス転移温度が100℃未満である水分散性樹脂と、増粘剤とを含んでなる筆記具用水性インキ組成物。
【選択図】なし
特許請求の範囲【請求項１】
水と、着色剤と、発泡剤と、ガラス転移温度が１００℃未満である水分散性樹脂と、増粘剤と、を含んでなることを特徴とする、筆記具用水性インキ組成物。
続きを表示（約 590 文字）【請求項２】
前記発泡剤が、感熱型発泡剤である、請求項１に記載のインキ組成物。
【請求項３】
前記感熱型発泡剤が、熱膨張型発泡剤である、請求項１または２に記載のインキ組成物。
【請求項４】
前記増粘剤が、剪断減粘性付与剤である、請求項１～３のいずれか一項に記載のインキ組成物。
【請求項５】
前記発泡剤の含有率が、前記インキ組成物の総質量を基準として、１質量％～２０質量％である、請求項１～４のいずれか一項に記載のインキ組成物。
【請求項６】
前記水分散性樹脂の含有率が、前記インキ組成物の総質量を基準として、１質量％～５０質量％である、請求項１～５のいずれか一項に記載のインキ組成物。
【請求項７】
前記インキ組成物の固形分比率が、１０質量％～５０質量％である、請求項１～６のいずれか一項に記載のインキ組成物。
【請求項８】
前記インキ組成物の粘度が、２０℃、剪断速度１．９２ｓｅｃ
－１
の条件下で、５００ｍＰａ・ｓ以上である、請求項１～７のいずれか一項に記載のインキ組成物。
【請求項９】
請求項１～８のいずれか一項に記載の組成物を収容してなる、筆記具。
【請求項１０】
加圧式筆記具である、請求項９に記載の筆記具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筆記具用水性インキ組成物、およびそれを用いた筆記具に関するものである。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
インキ組成物が充填された筆記具で筆記すると、通常、インキが紙面に浸透し、平面的な筆跡が得られる。しかしながら、この筆跡を立体的にすることで、通常とは異なる筆跡を楽しむことができる。
立体的な筆跡を形成する方法の１つとして、熱膨張性マイクロカプセルを添加し、得られた筆跡を、アイロンや、ドライヤーなの加熱器で処理することで、熱膨張性マイクロカプセルが膨張して、立体的な筆跡が得られるインキ組成物が提案されている。（例えば、特許文献１）
しかしながら、従来のインキ組成物では、得られる筆跡の立体感が十分でなかったり、また、立体的な筆跡が得られたとしても、筆跡が一様に膨張せず、立体感にムラが生じてしまうことや、筆跡が被筆記面に十分に定着できず、剥がれてしまうという課題を有しており、改善の余地があった。
さらに、筆記先端からのインキ吐出性が安定せず、均一な筆跡を残すことが難しく、文字など細かな筆跡を立体的に残すことが困難であり、これらを解決することも求められている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１９１９６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明によれば、上記のような課題を解決するものであり、立体感、定着性に優れる筆跡を形成することが可能な、筆記具用水性インキ組成物およびそれを用いた筆記具を提供するものである。
【課題を解決するための手段】
【０００５】
本発明は、上記課題を解決するために、
「１．水と、着色剤と、発泡剤と、ガラス転移温度が１００℃未満である水分散性樹脂と、増粘剤と、を含んでなる筆記具用水性インキ組成物であることを特徴とする、筆記具用水性インキ組成物。
２．前記発泡剤が、感熱型発泡剤である、第１項に記載のインキ組成物。
３．前記感熱型発泡剤が、熱膨張型発泡剤である、第１項または第２項に記載のインキ組成物。
４．前記増粘剤が、剪断減粘性付与剤である、第１項ないし第３項のいずれか一項に記載のインキ組成物。
５．前記発泡剤の含有率が、前記インキ組成物の総質量を基準として、１質量％～２０質量％である、第１項ないし第４項のいずれか一項に記載のインキ組成物。
６．前記水分散性樹脂の含有率が、前記インキ組成物の総質量を基準として、１質量％～５０質量％である、第１項ないし第５項のいずれか一項に記載のインキ組成物。
７．前記インキ組成物の固形分比率が、１０質量％～５０質量％である、第１項ないし第６項のいずれか一項に記載のインキ組成物。
８．前記インキ組成物の粘度が、２０℃、剪断速度１．９２ｓｅｃ
－１
の条件下で、５００ｍＰａ・ｓ以上である、第１項ないし第７項のいずれか一項に記載のインキ組成物。
９．第１項ないし第８項のいずれか一項に記載の組成物を収容してなる、筆記具。
１０．加圧式筆記具である、第９項に記載の筆記具。
」とする。
【発明の効果】
【０００６】
本発明によれば、立体感に優れた筆跡が得られ、さらに得られた筆跡は、被筆記面から剥がれにくく定着性に優れる、筆記具用水性インキ組成物およびそれを用いた筆記具を提供することができる。
【図面の簡単な説明】
【０００７】
キャップ式加圧ボールペンの一例の縦断面図である。
キャップを取り外した状態の図１のボールペンの縦断面図である。
軸筒後端部にキャップが嵌合された状態（加圧状態）の筆記具を示す説明図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施の形態について、詳細に説明する。なお、本明細書において、配合を示す「部」、「％」、「比」などは特に断らない限り質量基準であり、含有率とは、インキ組成物の質量を基準としたときの構成成分の質量％である。
【０００９】
＜筆記具用水性インキ組成物＞
本発明による筆記具用水性インキ組成物（以下、場合により、インキ組成物と表す）は、水と、着色剤と、発泡剤と、ガラス転移温度が１００℃未満である水分散性樹脂と、増粘剤と、を含んでなる。
本発明のインキ組成物は、発泡剤と、ガラス転移温度が１００℃未満である水分散性樹脂と、増粘剤を用いることが、特に重要である。
これら構成成分を用いることで、目視により立体感を確認でき、さらに、被筆記面に対して剥がれ難い、立体感、定着性に優れる筆跡を得ることができる。
。以下、本発明のインキ組成物における構成成分について、詳細に説明する。
＜発泡剤＞
本発明によるインキ組成物は、発泡剤を含んでなる。
発泡剤により、筆跡を膨らませ、立体感のある筆跡を得ることができる。
発泡剤は、熱、光などの外部刺激により発泡する発泡剤であり、具体的には、熱により発泡する感熱型発泡剤や光により発泡する感光型発泡剤が挙げられる。
これらの中でも、本発明においては、加熱処理することで、立体感のある筆跡をもたらすことが可能な感熱型発泡剤を用いることが好ましい。
さらに、感熱型発泡剤としては、熱膨張型発泡剤（物理発泡剤ともいう）または熱分解型発泡剤（化学発泡剤ともいう）が挙げられるが、本願においては、体積膨張倍率が高い傾向にある、熱膨張型発泡剤を用いることが好ましい。
【００１０】
また、本願においては、熱膨張型発泡剤としては、特に制限はないが、後述するガラス転移温度が１００℃未満である水分散性樹脂とともに用いることにより、立体感に優れた筆跡を形成しやすく、また、立体感が維持されやすいため、熱膨張性マイクロカプセルを用いることが好ましい。
熱膨張性マイクロカプセルは、体積膨張化合物を熱可塑性樹脂で包み込んだコアシェル構造の粒子であり、加熱により、外殻の熱可塑性樹脂が軟化を始めると共に、内包された体積膨張化合物の蒸気圧が上昇して、粒子を変形させるのに十分な圧力となり、外殻の熱可塑性樹脂が引き伸ばされて膨張するものが挙げられる。

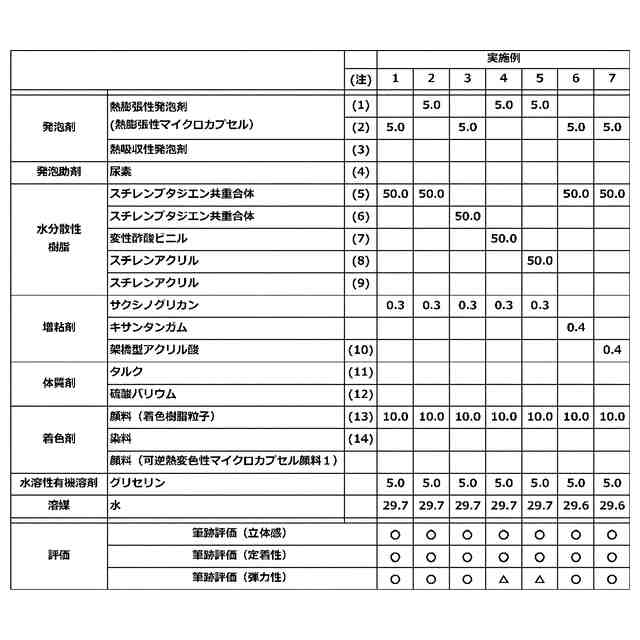

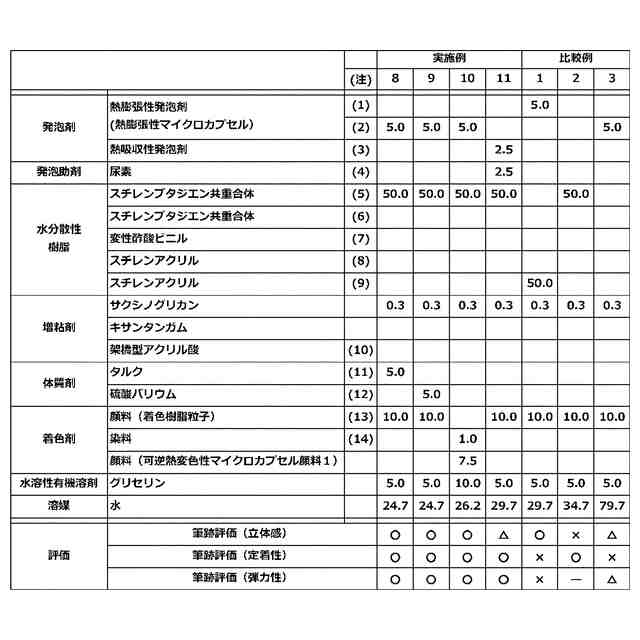

（【００１１】以降は省略されています）

関連特許
