公開番号2025162788
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066208
出願日2024-04-16
発明の名称通信装置、制御方法、プログラム
出願人キヤノン株式会社
代理人個人,個人,個人
主分類H04W 40/24 20090101AFI20251021BHJP(電気通信技術)
要約【課題】 MBSRの接続継続性に応じて、通信装置の接続先を選択できる仕組みを提供する。
【解決手段】バックホールネットワークを構成する通信装置であって、上位接続する1つ以上のMBSR(Mobile BaseStation Relay)の接続リンクに係る接続継続性を表す接続継続性情報を生成する生成手段と、接続継続性情報を他の通信装置に送信する送信手段を有することを特徴とする、通信装置が開示される。

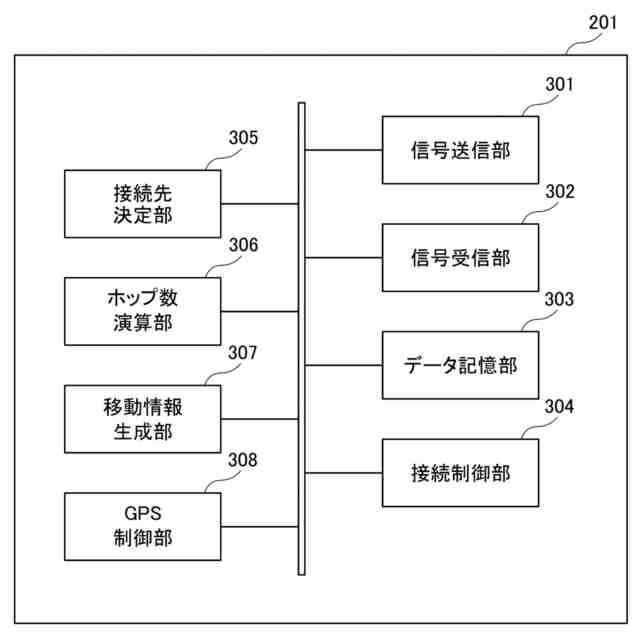

【選択図】図3
特許請求の範囲【請求項１】
バックホールネットワークを構成する通信装置であって、
上位接続する１つ以上のＭＢＳＲ（ＭｏｂｉｌｅＢａｓｅＳｔａｔｉｏｎＲｅｌａｙ）の接続リンクに係る接続継続性を表す接続継続性情報を生成する生成手段と、
前記接続継続性情報を他の通信装置に送信する送信手段を有することを特徴とする、通信装置。
続きを表示（約 1,200 文字）【請求項２】
前記送信手段は、前記接続継続性情報をＳＩＢ（ＳｙｓｔｅｍＩｎｆｏｒｍａｔｉｏｎＢｌｏｃｋ）１のｍｂｓｒ－Ｃｅｌｌｉｎｆｏフィールドもしくは、ＲＡＣＨ（ＲａｎｄｏｍＡｃｃｅｓｓＣｈａｎｎｅｌ）ｒｅｓｐｏｎｓｅに含めて送信することを特徴とする、請求項１記載の通信装置。
【請求項３】
前記接続継続性情報は、種別がＭＢＳＲである通信装置だけをカウントしたホップ数である第１のホップ数を表すことを特徴とする、請求項２記載の通信装置。
【請求項４】
ＭＢＳＲとして動作する請求項３に記載の通信装置であって、
前記生成手段は、上位に接続する通信装置が基地局又は固定ＩＡＢ（ＩｎｔｅｇｒａｔｅｄＡｃｃｅｓｓａｎｄＢａｃｋｈａｕｌ）ノードである場合に、生成する前記接続継続性情報の表す第１のホップ数を１とすることを特徴とする、通信装置。
【請求項５】
上位の接続先の他の通信装置から、前記他の通信装置により生成される前記接続継続性情報を受信する受信手段をさらに備え、

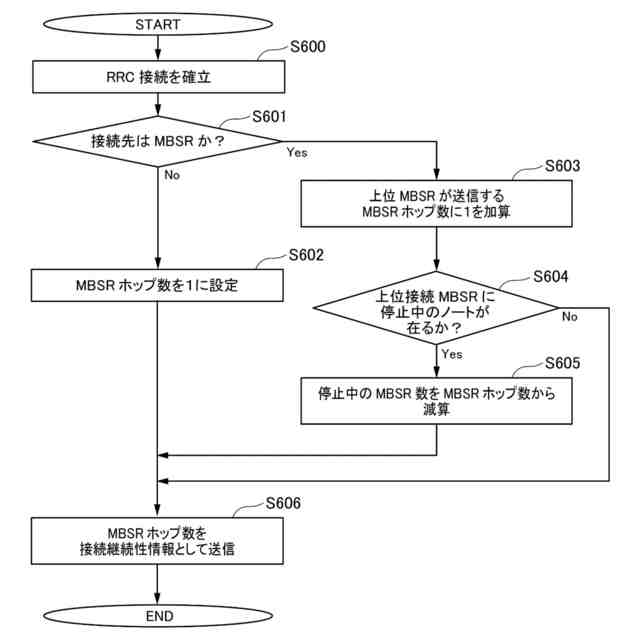

前記生成手段は、上位の接続先がＭＢＳＲである場合に、生成する前記接続継続性情報の表す第１のホップ数を、前記接続先のＭＢＳＲから受信する前記接続継続性情報の表す第１のホップ数よりも１だけ大きい値とすることを特徴とする、請求項４記載の通信装置。
【請求項６】
前記送信手段は、さらに、前記接続先のＭＢＳＲのモビリティ情報を前記接続継続性情報に加えて送信することを特徴とする、請求項５記載の通信装置。
【請求項７】
前記モビリティ情報は、移動中か否かを示す情報、停止中か否かを示す情報、移動速度を示す情報、及び位置情報のうちの少なくともいずれか１つを含むＭＢＳＲの移動状態に関する情報であることを特徴とする、請求項６記載の通信装置。
【請求項８】
前記受信手段は、更に前記他の通信装置から前記モビリティ情報を受信し、
前記生成手段は、前記他の通信装置から受信する前記モビリティ情報に応じて前記接続継続性情報を変更することを特徴とする、請求項７記載の通信装置。
【請求項９】
前記生成手段は、生成する前記接続継続性情報の表す第１のホップ数を、上位接続する１つ以上のＭＢＳＲにおける前記モビリティ情報が停止中であるＭＢＳＲの数を減算した値とすることを特徴とする、請求項８記載の通信装置。
【請求項１０】
前記生成手段は、上位接続する１つ以上のＭＢＳＲにおける前記モビリティ情報が停止中を表す第１状態から移動中を表す第２状態に更新される場合に、生成する前記接続継続性情報の表す第１のホップ数を、前記モビリティ情報が前記第２状態へと更新されたＭＢＳＲの数を加算した値とすることを特徴とする、請求項８記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、通信装置、制御方法、及びプログラムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
第３世代パートナーシッププロジェクト（３ＧＰＰ（登録商標））においてセルラ通信規格が策定されている。３ＧＰＰにおけるセルラ通信規格（以下では「３ＧＰＰ規格」と呼ぶ。）においてアクセス回線とバックホール回線とを統合したＩｎｔｅｇｒａｔｅｄＡｃｃｅｓｓａｎｄＢａｃｋｈａｕｌ（ＩＡＢ）の規格化が進行している。
【０００３】
ＩＡＢネットワークでは、基地局（ｇＮＢ）とユーザ機器（ＵＥ、ＵｓｅｒＥｑｕｉｐｍｅｎｔ）との間のアクセス回線に用いられる無線リソースが、バックホール回線においても使用される。例えば、ＩＡＢネットワークにおいて、２８ＧＨｚ帯等のミリ波帯の無線リソースが使用される（特許文献１）。
【０００４】
ＩＡＢ技術により、中継装置（ＩＡＢノード）が基地局装置（ＩＡＢドナー）と端末装置との間の通信を無線回線によって中継することができ、光ファイバ等の有線回線を用いる場合と比較して、安価にエリアカバレッジを拡大することができる。
【０００５】
通常、ＩＡＢにおけるネットワークトポロジ形成は、ＩＡＢノードが、最も受信電波強度のよいＩＡＢドナー又は他のＩＡＢノードと接続を確立することで実現される。
【０００６】
現在、さらなる低遅延、高速・大容量通信などのユースケースに適したネットワークトポロジを形成するための検討が進められている。例えば、報知信号やダウンリンクの基準信号における無線リンク測定結果に基づいて、下位のＩＡＢノードに対して無線リンク経路設定に関する情報を通知することで利用状況に応じた適切な通信リンクを形成する技術が提案されている（特許文献２）。
【０００７】

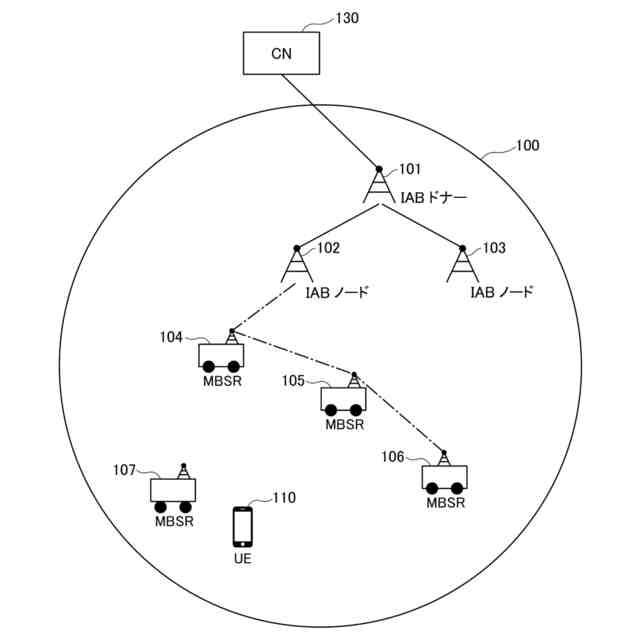

３ＧＰＰでは、標準化フェーズとなるＲｅｌｅａｓｅ１７までに固定基地局（移動を伴わないＩＡＢノード）について仕様策定が進められてきた。さらにＲｅｌｅａｓｅ１８では、新たなユースケースとなる車載リレー（ＶｅｈｉｃｌｅＭｏｕｎｔｅｄＲｅｌａｙ）が提案されている。そして、モバイルＩＡＢまたはＭｏｂｉｌｅＢａｓｅＳｔａｔｉｏｎＲｅｌａｙ（ＭＢＳＲ）と呼ばれる移動を伴うＩＡＢノードのアーキテクチャやプロトコル仕様が策定されている。
【先行技術文献】
【特許文献】
【０００８】
特表２０１９－５３４６２５
特許第７１７０７２７号
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ＵＥ又はＭＢＳＲが他のＭＢＳＲと接続した結果、ＩＡＢドナーとの間に複数のＭＢＳＲを経由することになる場合、ＭＢＳＲは移動を伴うことから、接続断となるリスクが高いことが想定される。
【００１０】
本発明は、上述の課題の少なくとも１つを鑑みなされたものである。本発明の１つの側面としては、ＩＡＢにおいてより安定した通信を実現可能とする仕組みを提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
