公開番号2025161563
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064861
出願日2024-04-12
発明の名称塗工装置
出願人トヨタ自動車株式会社
代理人個人,個人,個人,個人,個人,個人
主分類B05C 1/02 20060101AFI20251017BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】本開示は、塗工液貯めの塗工液面と略垂直である塗工面に、塗工液を塗工することができる塗工装置を提供することを目的とする。
【解決手段】本開示の塗工装置は、塗工液提供ローラー200を有し、塗工液提供ローラー200が、円錐形の底面の中心と頂点を結ぶ直線を回転軸とする上記円錐形状又はその一部の形であり、かつ塗工液提供ローラー200を上記の回転軸の周りに回転させたときに、塗工液提供ローラー200の側面が、塗工液溜め100の塗工液110、及び被塗工物300の塗工面300a又は塗工ローラー210に接触して、塗工面300aに塗工液110を塗工するようにされている。
【選択図】図1
特許請求の範囲【請求項１】
塗工液提供ローラーを有する、塗工装置であって、
前記塗工液提供ローラーが、円錐形の底面の中心と頂点を結ぶ直線を回転軸とする前記円錐形状又はその一部の形であり、かつ
前記塗工液提供ローラーを前記回転軸の周りに回転させたときに、前記塗工液提供ローラーの側面が、塗工液溜めの塗工液、及び被塗工物の塗工面又は塗工ローラーに接触して、前記塗工面に塗工液を塗工するようにされている、
塗工装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、塗工装置、特に被塗工物の側面を塗工する塗工装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
被塗工物を塗工する方法として、塗工液貯めと被塗工物の塗工面の両方に接触する塗工ローラーが回転することで、被塗工物の塗工面に塗工液を提供する方法が知られている。
【０００３】
例えば、特許文献１には、凹版ピックアップロールに付帯するブレード機構であって、ブレードの幅方向に亘り、その先端部の下部から塗工剤溜め中の塗工剤液面下に達する塗工剤ガイド板が設けられてなり、前記塗工剤ガイド板が、前記凹版ピックアップロールの回転により前記塗工剤溜め中の塗工剤をピックアップして前記凹版ピックアップロールと前記塗工剤ガイド板との間を液密状態に保ち、前記ブレードによって掻き落とされた余分な塗工剤が前記凹版ピックアップロールと前記塗工剤ガイド板との間に返送される機能を有することを特徴とする凹版ピックアップロール用ブレード機構が開示されている。特許文献１の機構によれば、被塗工体に連続的に安定して均一で精度の高い定量塗工ができるとされている。
【先行技術文献】
【特許文献】
【０００４】
特開２００３―３２０２９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記に示すような従来の塗工方法では、例えば、被塗工物の側面を塗工する場合に、塗工面が下側を向くようにする塗工物の姿勢の調整や、塗工物の搬送方向の変更の必要がある。これによって、被塗工物の搬送装置が煩雑化、及び大型化するおそれがあるため、改善が求められる。
【課題を解決するための手段】
【０００６】
本開示は、以下の手順によって上記目的を達成するものである。
【０００７】
塗工液提供ローラーを有する、塗工装置であって、
前記塗工液提供ローラーが、円錐形の底面の中心と頂点を結ぶ直線を回転軸とする前記円錐形状又はその一部の形であり、かつ
前記塗工液提供ローラーを前記回転軸の周りに回転させたときに、前記塗工液提供ローラーの側面が、塗工液溜めの塗工液、及び被塗工物の塗工面又は塗工ローラーに接触して、前記塗工面に塗工液を塗工するようにされている、
塗工装置。
【発明の効果】
【０００８】
本開示の方法によれば、上記の課題を解決すること、特に塗工液貯めの塗工液面と略垂直である塗工面にも、塗工液を塗工することができる。
【図面の簡単な説明】
【０００９】

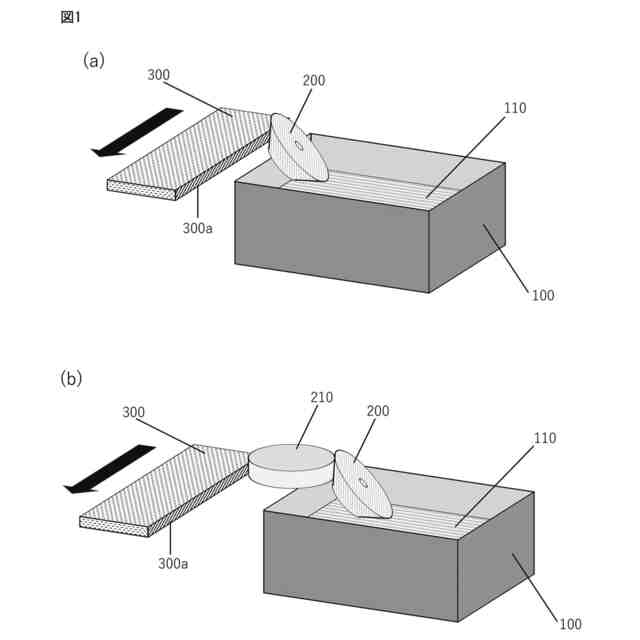

図１は、本開示の塗工装置を説明するための概略図である。

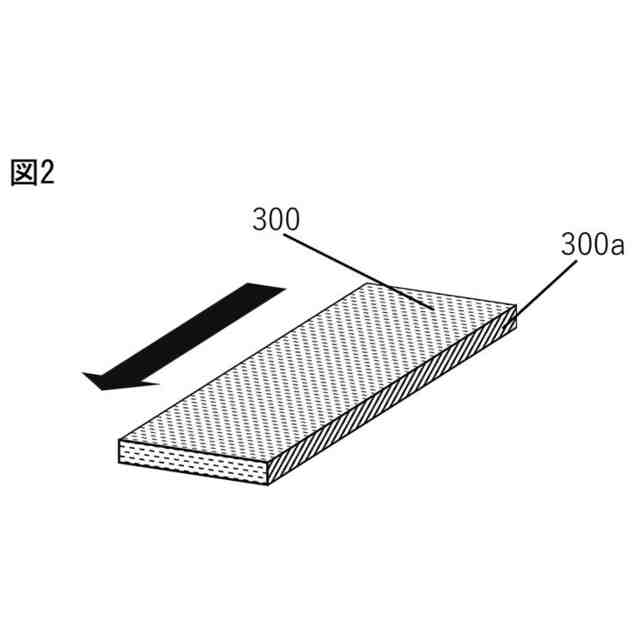

図２は、従来技術における、被塗工物の搬送方向を説明するための概略図である。
図３は、従来技術における塗工装置において、塗工物の側面を塗工する工程を説明するための概略図である。
図４は、従来技術における塗工装置において、塗工物の側面を塗工する工程を説明するための概略図である。
【発明を実施するための形態】
【００１０】
本開示の塗工装置は、塗工液提供ローラーを有し、
塗工液提供ローラーが、円錐形の底面の中心と頂点を結ぶ直線を回転軸とする円錐形状又はその一部の形であり、かつ
塗工液提供ローラーを回転軸の周りに回転させたときに、塗工液提供ローラーの側面が、塗工液溜めの塗工液、及び被塗工物の塗工面又は塗工ローラーに接触して、前記塗工面に塗工液を塗工するようにされている。
（【００１１】以降は省略されています）
