公開番号2025161331
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064433
出願日2024-04-12
発明の名称光源装置および画像形成装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類B41J 2/447 20060101AFI20251017BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】発光ユニットの非発光部で反射してレンズユニットに入射する光を低減する。
【解決手段】光源装置105は、基板202の第1面における第1の方向および該第1の方向に垂直な第2の方向において互いに異なる位置に配置された第1の発光ユニット209および第2の発光ユニット210と、第1および第2の発光ユニットからの光を集光するレンズユニット212とを有する。第1および第2の発光ユニットのそれぞれは、第2面と、該第2面において第1方向に配列された複数の発光素子と含む。第1の方向から見たとき、第1および第2の発光ユニットのうち少なくとも一方における第2面が第1面に対して傾斜している。
【選択図】図6
特許請求の範囲【請求項１】
基板の第１面における第１の方向および該第１の方向に垂直な第２の方向において互いに異なる位置に配置された第１および第２の発光ユニットと、
前記第１および第２の発光ユニットからの光を集光するレンズユニットとを有し、
前記第１および第２の発光ユニットのそれぞれは、第２面と、該第２面において前記第１方向に配列された複数の発光素子と含み、
前記第１の方向から見たとき、前記第１および第２の発光ユニットのうち少なくとも一方における前記第２面が前記第１面に対して傾斜していることを特徴する光源装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１面に対して傾斜した前記第２面を含む発光ユニットから出射して前記レンズユニットで反射し、他方の発光ユニットの前記第２面で反射して前記レンズユニットに入射する光は、前記第２面が傾斜していない場合よりも少ないことを特徴とする請求項１に記載の光源装置。
【請求項３】
前記第１の方向から見たとき、前記第１および第２の発光ユニットのそれぞれの前記第２面における法線同士の距離は、前記レンズユニットに近いほど長くなることを特徴する請求項１に記載の光源装置。
【請求項４】
前記第１および第２の発光ユニットのそれぞれの前記第２面は、前記第１面に対して傾斜していることを特徴とする請求項１に記載の光源装置。
【請求項５】
前記第１および第２の発光ユニットのそれぞれの前記第２面は、前記第１面に対して互いに異なる方向へ傾斜していることを特徴とする請求項４に記載の光源装置。
【請求項６】
前記レンズユニットは、それぞれが前記第１の方向に配列された複数のレンズを含む第１および第２のレンズアレイを備え、該１および第２のレンズアレイは前記第２の方向における互いに異なる位置に配置されていることを特徴とする請求項１に記載の光源装置。
【請求項７】
前記レンズユニットは、屈折率分布型レンズを含むことを特徴とする請求項１に記載の光源装置。
【請求項８】
前記第２面の反射率は、５０％以上であることを特徴とする請求項１に記載の光源装置。
【請求項９】
前記第１の方向から見たときに、前記第１の発光ユニットにおける第１の発光素子の中心と前記第２の発光ユニットにおける第２の発光素子の中心との距離をＴ、前記第１および第２の発光ユニットの前記中心を結ぶ直線を第３直線、前記レンズユニットに含まれるレンズの入射面の中心を第１点、該第１点を含んで前記第３直線と平行な直線を第４直線、前記第３直線と前記第４直線の距離をＤ、前記第４直線上での前記レンズユニットの幅をＷ、前記第１の発光ユニットの前記第２面に平行な直線を第５直線、前記第２の発光ユニットの前記第２面に平行な直線を第６直線、前記第３直線と前記第５直線および前記第６直線のそれぞれとがなす角θ１、θ２をθとするとき、
０．９５＜（Ｗ＋Ｔ＋４Ｄｔａｎθ）／（２Ｗ）＜１８．５０
なる条件を満足することを特徴とする請求項４に記載の光源装置。
【請求項１０】
１．００＜（Ｗ＋Ｔ＋４Ｄｔａｎθ）／（２Ｗ）＜４．５８
なる条件を満足することを特徴とする請求項９に記載の光源装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置の露光ヘッド等に用いられる光源装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
電子写真方式プリンタには、ＬＥＤや有機ＥＬ等を用いた露光ヘッドによって被照射面としての感光ドラムを露光して静電潜像の形成を行う方式のものがある。露光ヘッドは、感光ドラムの長手方向に配列された複数の発光ユニットと、該複数の発光ユニットからの光を感光ドラム上に集光するレンズユニット（レンズアレイ）とを備える。
【０００３】
特許文献１には、複数の発光ユニットが千鳥状に２列に配列された光源と、屈折率分布型レンズアレイとを用いた露光ヘッドが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－２４８８０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の露光ヘッドでは、隣り合う発光ユニットの繋ぎ部（非発光部）で反射光が発生するおそれがある。これにより、感光ドラム上の光量が、上記繋ぎ部からの反射光が入射する領域で他の領域より増加する。この結果、反射光が入射する領域で形成される画像の濃度が他の領域で形成される画像の濃度より濃くなり筋のように見えてしまう。
【０００６】
本発明は、発光ユニットで反射してレンズユニットに入射する光を低減することができるようにした光源装置およびこれを用いた画像形成装置を提供する。
【課題を解決するための手段】
【０００７】
本発明の一側面としての光源装置は、基板の第１面における第１の方向および該第１の方向に垂直な第２の方向において互いに異なる位置に配置された第１の発光ユニットおよび第２の発光ユニットと、第１および第２の発光ユニットからの光を集光するレンズユニットとを有する。第１および第２の発光ユニットのそれぞれは、第２面と、該第２面において第１方向に配列された複数の発光素子と含む。第１の方向から見たとき、第１および第２の発光ユニットのうち少なくとも一方における第２面が第１面に対して傾斜していることを特徴とする。なお、上記光源装置を露光ヘッドとして有する画像形成装置も、本発明の他の一側面を構成する。
【発明の効果】
【０００８】
本発明によれば、光源装置における発光ユニットで反射してレンズユニットに入射する光を低減することができる。
【図面の簡単な説明】
【０００９】
実施例１の露光ヘッドを用いた画像形成装置の構成を示す図。
実施例１の露光ヘッドと感光ドラムを示す図。

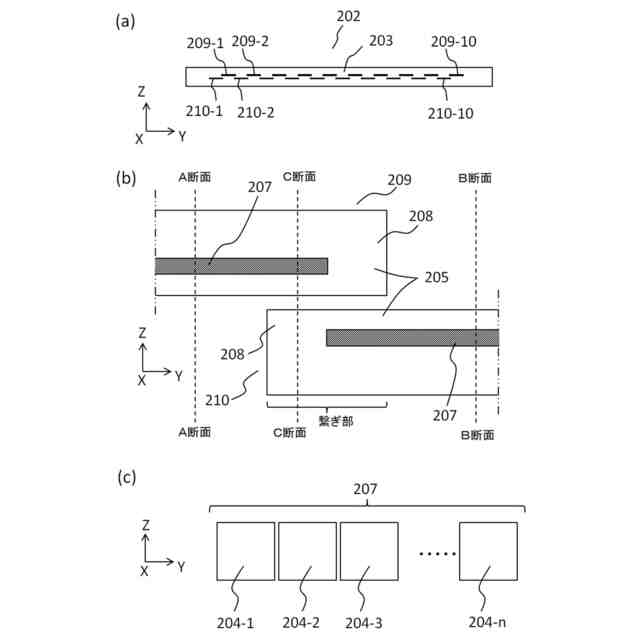

実施例１の露光ヘッドにおける発光基板を示す図。

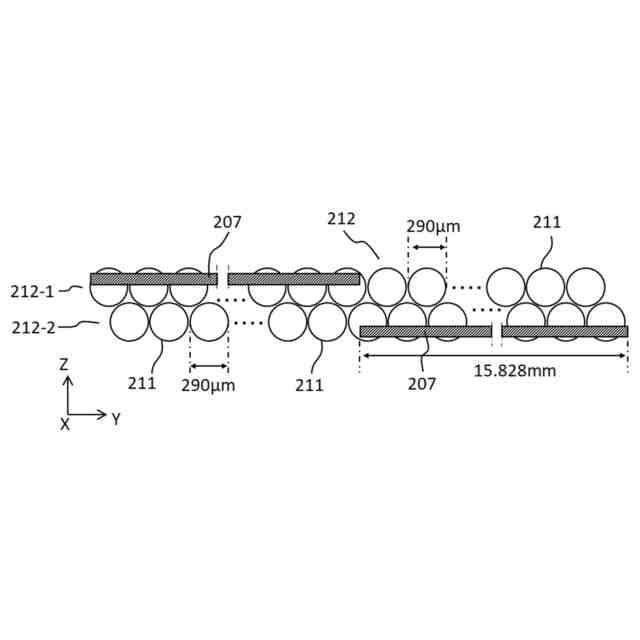

実施例１の露光ヘッドにおける発光部と屈折率分布型レンズアレイを示す図。

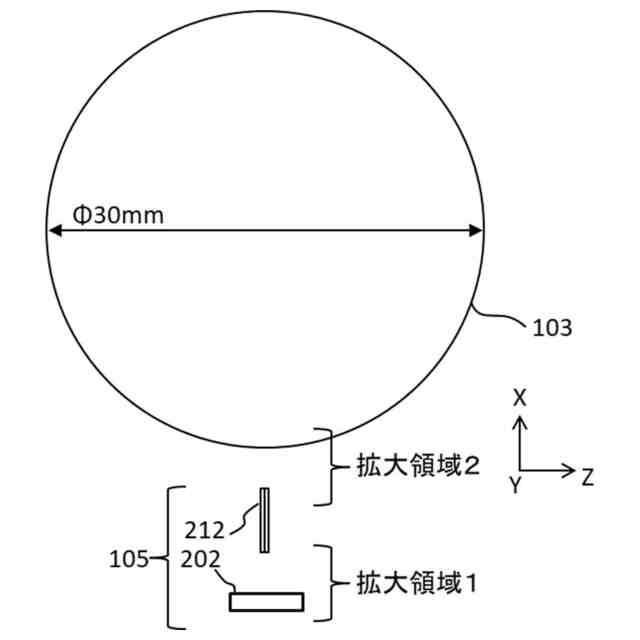

実施例１の露光ヘッドと感光ドラムを示す模式図。
実施例１の露光ヘッドにおける発光基板と第１および第２の発光ユニットと屈折率分布型レンズアレイを示す図。

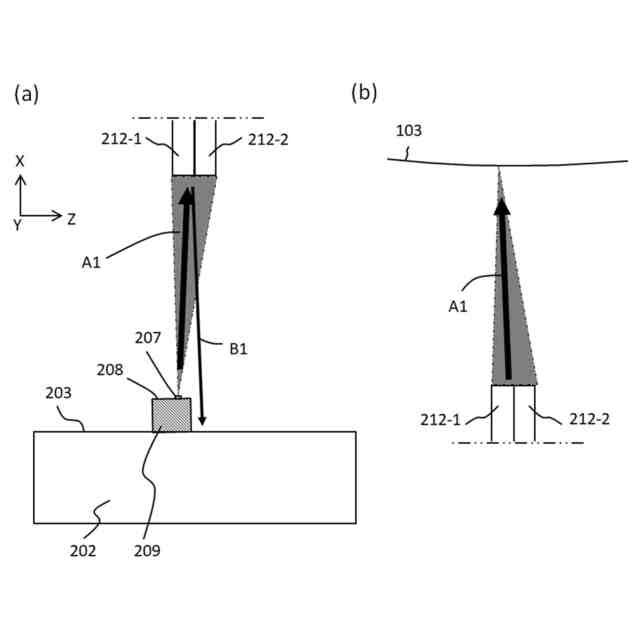

実施例１の露光ヘッドの光路を示すＡ断面図。

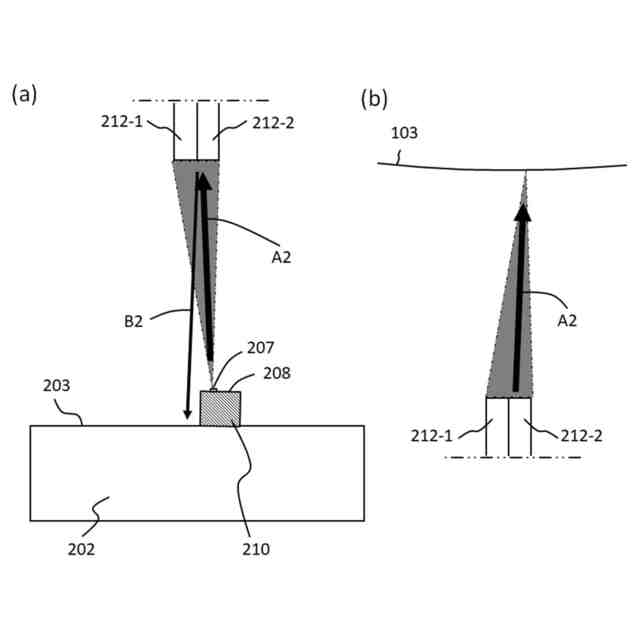

実施例１の露光ヘッドの光路を示すＢ断面図。
実施例１の露光ヘッドの光路を示すＣ断面図。
実施例２の露光ヘッドにおける発光基板と第１および第２の発光ユニットと屈折率分布型レンズアレイを示す図。
実施例２の露光ヘッドの光路を示すＡ断面図。
実施例２の露光ヘッドの光路を示すＢ断面図。
実施例２の露光ヘッドの光路を示すＣ断面図。
実施例３における発光基板と第１および第２の発光ユニットと屈折率分布型レンズアレイを示す図。
実施例３の露光ヘッドの光路を示すＡ断面図。
実施例３の露光ヘッドの光路を示すＢ断面図。
実施例３の露光ヘッドの光路を示すＣ断面図。
実施例４における発光基板と第１および第２の発光ユニットと屈折率分布型レンズアレイを示す図。
実施例４の露光ヘッドの光路を示すＡ断面図。
実施例４の露光ヘッドの光路を示すＢ断面図。
実施例４の露光ヘッドの光路を示すＣ断面図。
変形例の露光ヘッドにおける発光基板と第１および第２の発光ユニットを示す図。
比較例の露光ヘッドの光路を示すＡ断面図。
比較例の露光ヘッドの光路を示すＢ断面図。
比較例の露光ヘッドの光路を示すＣ断面図。
発光素子の配光特性を示す図。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例について図面を参照しながら説明する。なお、各図では実際とは異なる縮尺で描かれている場合がある。また各図において同一部材については同一参照符号を付して重複する説明を省略する。
【実施例】
（【００１１】以降は省略されています）
