公開番号2025160761
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063530
出願日2024-04-10
発明の名称電子写真装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人
主分類G03G 5/147 20060101AFI20251016BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】トナー融着やトナー外添剤すりぬけによる白ポチや画像スジがより抑制された電子写真装置を提供すること。
【解決手段】一般式(1)で示される化合物の含有量が、一般式(1)で示される化合物の含有量と一般式(2)で示される化合物の含有量との合計に対して、10質量%以上50質量%以下であり、表面層の表面は、JISB0601:1982に規定される最大高さ粗さRmaxが0.30μm以下であることを特徴とする、電子写真装置。
【選択図】図1
特許請求の範囲【請求項１】
電子写真感光体と、
該電子写真感光体の表面を帯電する帯電手段と、
該電子写真感光体の表面に像露光光を照射し、該電子写真感光体の表面に静電潜像を形成する像露光手段と、
該電子写真感光体の表面に形成された静電潜像を、トナー及び磁性キャリアを有する二成分現像剤を用いて現像して、該電子写真感光体の表面にトナー像を形成する現像手段と、
該電子写真感光体の表面に残留したトナーをクリーニングするためのクリーニング手段と、
該電子写真感光体の表面に形成されたトナー像を記録媒体に転写する転写手段と
を有する電子写真装置であって、
該電子写真感光体が、下記一般式（１）で示される化合物及び下記一般式（２）で示される化合物を含有する組成物の共重合物を有する表面層を有し、
該組成物中の下記一般式（１）で示される化合物の含有量が、該一般式（１）で示される化合物の含有量と該一般式（２）で示される化合物の含有量との合計に対して、１０質量％以上５０質量％以下であり、
該表面層の表面は、ＪＩＳＢ０６０１：１９８２に規定される最大高さ粗さＲmaxが０．３０μｍ以下である
ことを特徴とする、電子写真装置。
JPEG
80
114

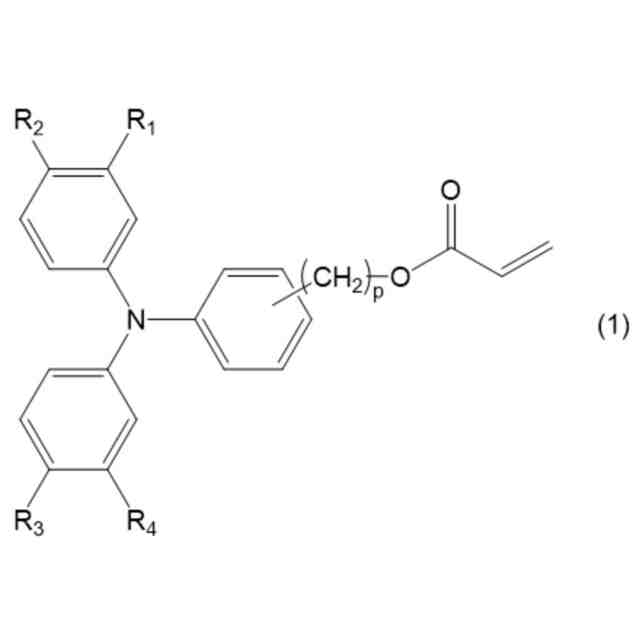

（一般式（１）中、Ｒ１、Ｒ２、Ｒ３、Ｒ４は、それぞれが、水素又はメチル基を表す。ｐは２以上５以下の整数を表す。）
JPEG
73
125

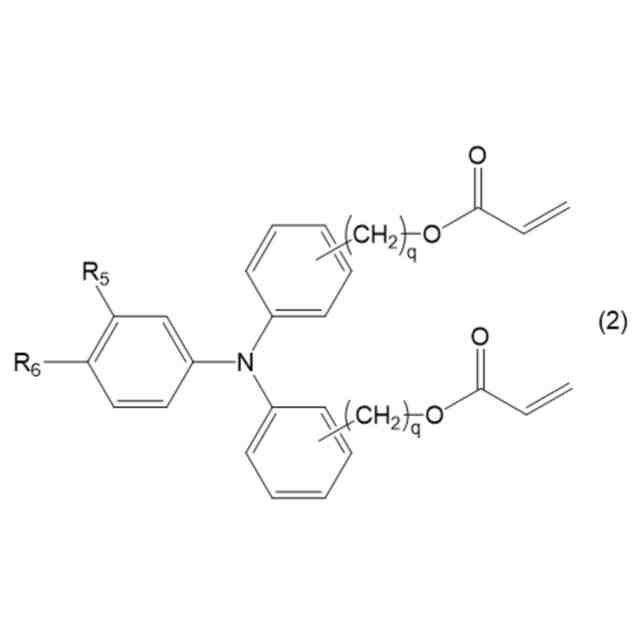

（一般式（２）中、Ｒ５、Ｒ６は、それぞれが、水素又はメチル基を表す。ｑは２以上５以下の整数を表す。）
続きを表示（約 470 文字）【請求項２】
前記組成物中の前記一般式（１）で示される化合物の含有量が、前記一般式（１）で示される化合物の含有量と前記一般式（２）で示される化合物の含有量との合計に対して、２５質量％以上４０質量％以下である、請求項１に記載の電子写真装置。
【請求項３】

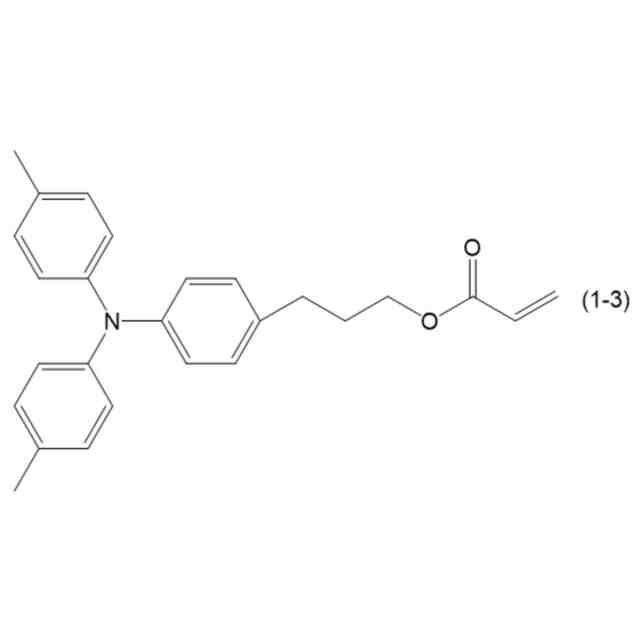

前記一般式（１）で示される化合物が、下記式（１－３）で示される化合物である、請求項１に記載の電子写真装置。
JPEG
75
135
【請求項４】
前記一般式（２）で示される化合物が、下記式（２－１）で示される化合物である、請求項１に記載の電子写真装置。
JPEG
93
142
【請求項５】
前記組成物が、フッ素原子含有樹脂粒子を含有しない、請求項１に記載の電子写真装置。
【請求項６】
前記表面層が、シロキサン変性アクリル樹脂を含有する、請求項１に記載の電子写真装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子写真装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
電子写真装置に搭載される電子写真感光体として、有機光導電性物質（電荷発生物質）を含有するものが広く使用されている。近年、電子写真感光体の長寿命化や繰り返し使用時の高画質化を目的として、電子写真感光体の機械的耐久性（耐摩耗性）の向上やクリーニング性を向上が求められている。
【０００３】
電子写真感光体の耐摩耗性やクリーニング特性を向上させる技術として、特許文献１では電子写真感光体の表面にシリコーン表面修飾剤で表面修飾された金属酸化物粒子を含ませることで耐摩耗性及び耐傷性、クリーニング性を向上させる技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－６７７８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の技術では高湿環境下での繰り返し使用時において電子写真感光体表面にトナー融着やトナー外添剤のすりぬけが発生することで、画像に、白ポチ（トナーが付着すべき部分の一部にトナーが付着せず白くぬけたようになった部分）や画像スジ（例えば、画像形成進行方向に走る線状や帯状のスジ）が生じる場合があった。
そこで、本発明の目的を、トナー融着やトナー外添剤のすりぬけによる白ポチや画像スジがより抑制された電子写真装置を提供することにする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明は、
電子写真感光体と、
該電子写真感光体の表面を帯電する帯電手段と、
該電子写真感光体の表面に像露光光を照射し、該電子写真感光体の表面に静電潜像を形成する像露光手段と、
該電子写真感光体の表面に形成された静電潜像を、トナー及び磁性キャリアを有する二成分現像剤を用いて現像して、該電子写真感光体の表面にトナー像を形成する現像手段と、
該電子写真感光体の表面に残留したトナーをクリーニングするためのクリーニング手段と、
該電子写真感光体の表面に形成されたトナー像を記録媒体に転写する転写手段と
を有する電子写真装置であって、
該電子写真感光体が、下記一般式（１）で示される化合物及び下記一般式（２）で示される化合物を含有する組成物の共重合物を有する表面層を有し、
該組成物中の下記一般式（１）で示される化合物の含有量が、該一般式（１）で示される化合物の含有量と該一般式（２）で示される化合物の含有量との合計に対して、１０質量％以上５０質量％以下であり、
該表面層の表面は、ＪＩＳＢ０６０１：１９８２に規定される最大高さ粗さＲmaxが０．３０μｍ以下である
ことを特徴とする、電子写真装置である。
【発明の効果】
【０００７】
本発明によれば、トナー融着と外添剤すり抜けによる白ポチと画像スジが改善された、電子写真装置を提供することができる。
【図面の簡単な説明】
【０００８】
電子写真装置の構成の一例を示す概略図である。
固体露光装置の一例を示す概略図である。
帯電ローラのクラウン形状を表す概略図である。
現像器及びトナー補給装置の一例を示す概略図である。
トナーの表面処理装置の一例を示す図である。
クリーニングブレードの侵入量を示す概略図である。
【発明を実施するための形態】
【０００９】
＜一実施の形態＞
本発明の一実施の形態は、電子写真装置についてである。
本発明の電子写真装置は、
電子写真感光体と、
該電子写真感光体の表面を帯電する帯電手段と、
該電子写真感光体の表面に像露光光を照射し、該電子写真感光体の表面に静電潜像を形成する像露光手段と、
該電子写真感光体の表面に形成された静電潜像を、トナー及び磁性キャリアを有する二成分現像剤を用いて現像して、該電子写真感光体の表面にトナー像を形成する現像手段と、
該電子写真感光体の表面に残留したトナーをクリーニングするためのクリーニング手段と、
該電子写真感光体の表面に形成されたトナー像を記録媒体に転写する転写手段と
を有する電子写真装置であって、
該電子写真感光体が、下記一般式（１）で示される化合物及び下記一般式（２）で示される化合物を含有する組成物の共重合物を有する表面層を有し、
該組成物中の下記一般式（１）で示される化合物の含有量が、該一般式（１）で示される化合物の含有量と該一般式（２）で示される化合物の含有量との合計に対して、１０質量％以上５０質量％以下であり、
該表面層の表面は、ＪＩＳＢ０６０１：１９８２に規定される最大高さ粗さＲmaxが０．３０μｍ以下であることを特徴とする。
以下実施形態について説明する。
【００１０】
本発明の電子写真装置は、組成物中の下記一般式（１）で示される化合物の含有量が、下記一般式（１）で示される化合物及び下記一般式（２）で示される化合物の合計の含有量に対して、１０質量％以上５０質量％以下であることで膜中の架橋密度がさがり電子写真感光体の表面の摩耗量が増大する。摩耗量が増加すると外添剤が電子写真感光体表面に付着しづらくなるため融着が抑制される。
JPEG
72
103
（一般式（１）中、Ｒ
１
、Ｒ
２
、Ｒ
３
、Ｒ
４
は、それぞれが水素又はメチル基を表す。ｐは２以上５以下の整数を表す。ｐは２以上３以下の整数であることが好ましい。）
JPEG
66
113
（一般式（２）中、Ｒ
５
、Ｒ
６
は、それぞれが、水素又はメチル基を表す。ｑは２以上５以下の整数を表す。ｑは２以上３以下の整数であることが好ましい。）
（【００１１】以降は省略されています）
