特許ウォッチ

公開番号2025160325
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025124158,2022567677
出願日2025-07-24,2021-05-06
発明の名称エッジコンピューティングサービスに関する情報管理方法及び装置
出願人サムスンエレクトロニクスカンパニーリミテッド
代理人個人,個人
主分類H04L 67/52 20220101AFI20251015BHJP(電気通信技術)
要約【課題】持続的なサービスを保障することができ、シグナリングを減少させることができるエッジコンピューティングサービスに関する情報を管理するための方法及び装置を提供する。
【解決手段】モバイルエッジコンピューティング(MEC)システムのエッジイネーブラサーバ(EES)によってユーザ装置(UE)にエッジコンピューティングサービスを連続的に提供するための方法は、UEでエッジコンピューティングサービスを提供するソースエッジアプリケーションサーバ(EAS)からUE情報とソースEAS情報を含む更新情報を受信し、更新情報に基づいてエッジ構成サーバ(ECS)からターゲットエッジイネーブラサーバ(EES)情報を獲得し、ターゲットEES情報に基づいてターゲットEESでUE情報及びEAS情報を伝達し、ターゲットEESからターゲットEAS情報を受信し、ソースEASでターゲットEAS情報を提供する。
【選択図】図2
特許請求の範囲【請求項１】
モバイルエッジコンピューティング（ＭＥＣ）システムのエッジイネーブラサーバ（ＥＥＳ）によってユーザ装置（ＵＥ）にエッジコンピューティングサービスを連続的に提供するための方法であって、
前記ＵＥでエッジコンピューティングサービスを提供するソースエッジアプリケーションサーバ（ＥＡＳ）からＵＥ情報とソースＥＡＳ情報を含む更新情報を受信する段階と、
前記更新情報に基づいてエッジ構成サーバ（ＥＣＳ）からターゲットエッジイネーブラサーバ（ＥＥＳ）情報を獲得する段階と、
前記ターゲットＥＥＳ情報に基づいてターゲットＥＥＳにＵＥ情報及びＥＡＳ情報を伝達する段階と、
前記ターゲットＥＥＳからターゲットＥＡＳ情報を受信する段階と、
前記ソースＥＡＳで前記ターゲットＥＡＳ情報を提供する段階と、
を含み、
前記ＵＥ情報はサービスが提供されるＵＥ識別子と前記ＵＥの位置又はターゲットデータネットワークアクセス識別子（ＤＮＡＩ）のうちの一つを含み、
前記ＥＡＳ情報はＥＡＳ識別子情報とＥＡＳプロファイルを含むＥＡＳ探索フィルターを含み、
前記ターゲットＥＡＳは前記ターゲットＥＥＳによってインスタント化されるようにトリガされる、ＭＥＣシステムのＥＥＳによってＵＥにエッジコンピューティングサービスを連続的に提供するための方法。
続きを表示（約 1,200 文字）【請求項２】
前記ＥＡＳ間のアプリケーションコンテキスト再配置を完了する場合、前記ＵＥにアプリケーションコンテキスト再配置完了を通知する段階、をさらに含む、請求項１に記載の方法。
【請求項３】
前記ＵＥにコンテキスト再配置完了を通知する時のターゲットＥＥＳとターゲットＥＡＳ情報及びターゲットＥＡＳプロファイル情報を含む、請求項２に記載の方法。
【請求項４】
前記ターゲットＥＡＳ情報は、ターゲットＥＡＳアドレス、ターゲットＥＡＳ識別子を含む、請求項３に記載の方法。
【請求項５】
前記ターゲットＥＡＳ情報は、

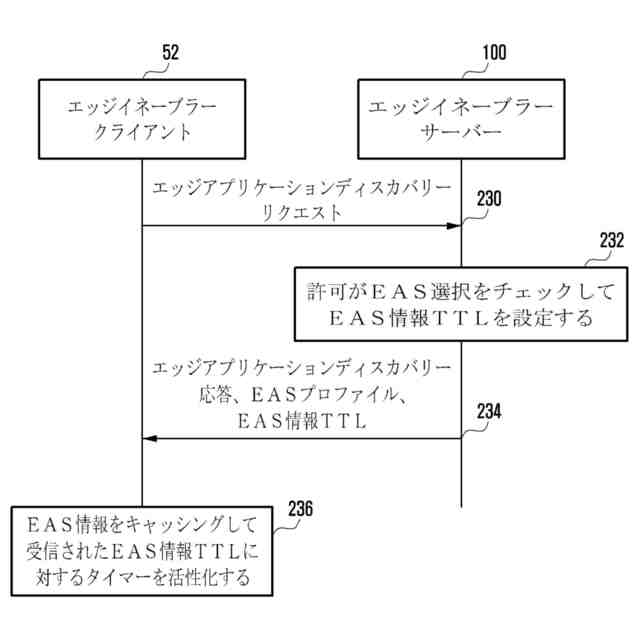

前記ターゲットＥＡＳ情報の有効時間（ＴＴＬ）とマッピングしてＥＡＳ探索応答メッセージを介して前記ＵＥに提供する、請求項３に記載の方法。
【請求項６】
前記ターゲットＥＥＳ情報を獲得する段階は、
前記ＥＣＳにＵＥコンテキスト情報を送信する段階と、
前記ＥＣＳからターゲットＥＡＳ情報及び前記ターゲットＥＡＳ情報の有効時間（ＴＴＬ）を獲得する段階と、
をさらに含む、請求項１に記載の方法。
【請求項７】
前記ＵＥコンテキスト情報は、
アプリケーションクライアント（ＡＣ）識別子（ＩＤ）、ソースＥＡＳ識別子、ＵＥ識別子及びＥＥＳ識別子を含む、請求項６に記載の方法。
【請求項８】

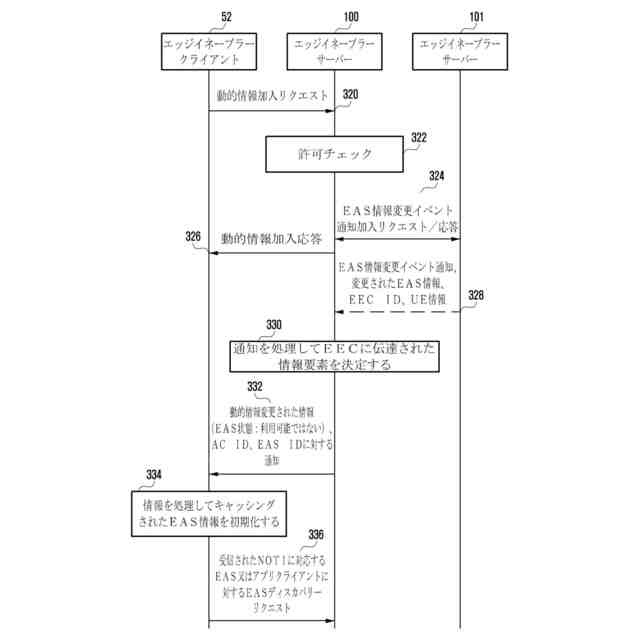

モバイルエッジコンピューティング（ＭＥＣ）システムのユーザ装置（ＵＥ）にエッジコンピューティングサービスを連続的に提供するための方法であって、
エッジイネーブラサーバ（ＥＥＳ）にエッジコンピューティングサービスを提供するエッジアプリケーションサーバ（ＥＡＳ）の動的情報購読リクエストを送信する段階と、
前記ＥＥＳから動的情報購読リクエスト応答を受信する段階と、
前記ＥＥＳからＥＡＳの動的情報通知メッセージを受信する段階と、
前記受信されたメッセージの情報をキャッシュして以前キャッシュされている情報を更新及び無効化する段階と、
を含み、
前記動的情報購読リクエストは、ＵＥ情報（ＵＥｉｎｆｏ）、アプリケーションクライアント情報（ＡｐｐＣｌｉｅｎｔＩＤ）、前記ＥＡＳに対する情報を含む、ＭＥＣシステムのＵＥにエッジコンピューティングサービスを連続的に提供するための方法。
【請求項９】
前記動的情報通知メッセージは、
ＵＥ情報、アプリケーションクライアント情報（ＡｐｐＣｌｉｅｎｔＩＤ）、前記ＥＡＳに対するアップデートされた情報を含む、請求項８に記載の方法。
【請求項１０】
前記ＥＡＳに対するアップデートされた情報は、
ＥＡＳアドレスｕｐｄａｔｅ、ｓｅｒｖｉｃｅＫＰＩｕｐｄａｔｅ、ＥＡＳｐｒｏｆｉｌｅ、ＥＡＳ情報の有効時間（ＴＴＬ）のうちの少なくとも一つを含む、請求項９に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、サービス情報を管理するための方法及び装置に関し、特に、エッジコンピューティングサービスに関する情報を管理するための方法及び装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
４Ｇ通信システム商用化以後の増加趨勢にある無線データトラフィック需要を満たすために、改善された５Ｇ通信システム又はｐｒｅ－５Ｇ通信システムを開発するための努力が行われている。このような理由で、５Ｇ通信システム又はｐｒｅ－５Ｇ通信システムは４Ｇネットワーク以後（Ｂｅｙｏｎｄ４ＧＮｅｔｗｏｒｋ）通信システム又はＬＴＥシステム以後（ＰｏｓｔＬＴＥ）システムと呼ばれている。
【０００３】
高いデータ送信率を達成するために、５Ｇ通信システムは超高周波(ｍｍＷａｖｅ）帯域(例えば、６０ギガ(６０ＧＨｚ）帯域のような）での具現が考慮されている。超高周波の帯域での伝播の経路損失緩和及び伝達距離を増加させるために、５Ｇ通信システムではビームフォーミング（ｂｅａｍｆｏｒｍｉｎｇ）、ｍａｓｓｉｖｅＭＩＭＯ（Ｍｕｌｔｉｐｌｅ－ＩｎｐｕｔＭｕｌｔｉｐｌｅ－Ｏｕｔｐｕｔ）、ＦＤ－ＭＩＭＯ（ＦｕｌｌＤｉｍｅｎｓｉｏｎａｌＭＩＭＯ）、アレイアンテナ(ａｒｒａｙａｎｔｅｎｎａ）、アナログビームフォーミング(ａｎａｌｏｇｂｅａｍ－ｆｏｒｍｉｎｇ）、及び大規模アンテナ(ｌａｒｇｅｓｃａｌｅａｎｔｅｎｎａ）技術が論議されている。
【０００４】
さらに、システムのネットワーク改善のために、５Ｇ通信システムでは進化された小型セル、改善された小型セル(ａｄｖａｎｃｅｄｓｍａｌｌｃｅｌｌ）、クラウド無線アクセスネットワーク(ｃｌｏｕｄｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ：ｃｌｏｕｄＲＡＮ）、超高密度ネットワーク(ｕｌｔｒａ－ｄｅｎｓｅｎｅｔｗｏｒｋ）、Ｄ２Ｄ通信（Ｄｅｖｉｃｅ－ｔｏ－Ｄｅｖｉｃｅｃｏｍｍｕｎｉｃａｔｉｏｎ）、無線バックホール(ｗｉｒｅｌｅｓｓｂａｃｋｈａｕｌ）、移動ネットワーク（ｍｏｖｉｎｇｎｅｔｗｏｒｋ）、協力通信（ｃｏｏｐｅｒａｔｉｖｅｃｏｍｍｕｎｉｃａｔｉｏｎ）、ＣｏＭＰ（ＣｏｏｒｄｉｎａｔｅｄＭｕｌｔｉ－Ｐｏｉｎｔｓ）、及び受信干渉除去（ｉｎｔｅｒｆｅｒｅｎｃｅｃａｎｃｅｌｌａｔｉｏｎ）などの技術開発が行われている。
【０００５】
その他にも、５Ｇシステムでは進歩されたコーディング変調(ＡｄｖａｎｃｅｄＣｏｄｉｎｇＭｏｄｕｌａｔｉｏｎ、ＡＣＭ）方式であるＦＱＡＭ（ＨｙｂｒｉｄＦＳＫａｎｄＱＡＭＭｏｄｕｌａｔｉｏｎ）及びＳＷＳＣ（ＳｌｉｄｉｎｇＷｉｎｄｏｗＳｕｐｅｒｐｏｓｉｔｉｏｎＣｏｄｉｎｇ）と、進歩された接続技術であるＦＢＭＣ（ＦｉｌｔｅｒＢａｎｋＭｕｌｔｉＣａｒｒｉｅｒ）、ＮＯＭＡ（ｎｏｎｏｒｔｈｏｇｏｎａｌｍｕｌｔｉｐｌｅａｃｃｅｓｓ）、及びＳＣＭＡ（ｓｐａｒｓｅｃｏｄｅｍｕｌｔｉｐｌｅａｃｃｅｓｓ）などが開発されている。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
一方、最近エッジコンピューティングシステムが登場している。エッジコンピューティングシステムは低遅延又は広帯域サービスを用いるために自分の位置と近接する位置にあるエッジデータネットワーク（ＥｄｇｅＤａｔａＮｅｔｗｏｒｋ）でデータ接続を確立してＵＥにエッジコンピューティングサービスを提供することができる。このようなエッジコンピューティングサービスは特定エッジデータネットワークのエッジイネーブラサーバ（ＥｄｇｅＥｎａｂｌｅｒＳｅｒｖｅｒ）で操作されているエッジホスティング環境（ＥｄｇｅＨｏｓｔｉｎｇＥｎｖｉｒｏｎｍｅｎｔ）又はエッジコンピューティングプラットホーム（ＥｄｇｅＣｏｍｐｕｔｉｎｇＰｌａｔｆｏｒｍ）で駆動されているアプリケーションサーバ（ＡｐｐｌｉｃａｔｉｏｎＳｅｒｖｅｒ）を介してサービスを提供することができる。すなわち、ＵＥは自分が位置した地域に最も隣接したエッジアプリケーションサーバからエッジコンピューティングサービスが提供されることができる。
【０００７】
ＵＥが特定の地域でエッジコンピューティングサービスが提供され、エッジコンピューティングサービスを中断した状態で、さらに同じ地域でエッジコンピューティングサービスを提供しようとする場合にＵＥがエッジコンピューティングサービスを提供するための手順を新たに行わなければならない。
【課題を解決するための手段】
【０００８】
したがって、ＵＥがエッジコンピューティングサービスを再利用する場合、エッジコンピューティング設定情報の獲得及びエッジアプリケーションサーバアドレス情報を獲得するための動作を繰り返し行わなければならない。これは同じ手順を繰り返すため、手順によるシグナリングオーバーヘッドが増加し、それだけでなくサービスの開始まで相当な遅延が発生する問題がある。
【０００９】
したがって、本開示ではＵＥが繰り返し的エッジコンピューティングサービスのオン／オフが行われる場合、シグナリングオーバーヘッドを減少させることができる装置及び方法を提供する。
【００１０】
また、本開示ではＵＥで繰り返し的なエッジコンピューティングサービスのオン／オフが発生する場合、サービス遅延を低減するための方法及び装置を提供する。
（【００１１】以降は省略されています）
