特許ウォッチ

公開番号2025160121
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025058968
出願日2025-03-31
発明の名称局所麻酔用カテーテルアセンブリ
出願人ビー.ブラウンメルズンゲンアーゲー,B.BRAUN MELSUNGEN AG
代理人弁理士法人快友国際特許事務所
主分類A61M 25/08 20060101AFI20251015BHJP(医学または獣医学;衛生学)
要約【課題】操作が容易なカテーテルアセンブリを提供する。
【解決手段】遠位側にキャピラリチューブ3が設けられたキャピラリハウジング2と、キャピラリチューブ内に近位側で挿入され、キャピラリチューブから遠位側に突出するカテーテルチューブとを備え、カテーテルチューブ4がキャピラリチューブ内に限定的に直線変位可能に配置され、キャピラリチューブおよびキャピラリハウジングに対してカテーテルチューブを取り外し可能に固定するための手動作動可能なクランプ装置を備える、このようなカテーテルアセンブリ1が知られている。本発明によれば、キャピラリハウジング上に調節装置が追加的に設けられ、キャピラリチューブ内でのカテーテルチューブの段階的または連続的な変位を保証し、キャピラリハウジングに沿って変位可能に案内される少なくとも1つの手動で把持可能な半径方向突起がカテーテルチューブ上に設けられる。
【選択図】図1
特許請求の範囲【請求項１】
局所麻酔用カテーテルアセンブリ（１から１ｇ）であって、
遠位側にキャピラリチューブ（３から３ｉ）が設けられているキャピラリハウジング（２から２ｈ）を備え、カテーテルチューブ（４から４ｉ）を備え、前記カテーテルチューブ（４から４ｉ）は、前記キャピラリチューブ（３から３ｉ）内に近位側で挿入され、前記キャピラリチューブ（３から３ｉ）から遠位側に部分的に突出しており、前記カテーテルチューブ（４から４ｉ）は、前記キャピラリチューブ（３から３ｉ）内に限定的に直線変位可能に配置され、前記キャピラリチューブ（３から３ｉ）および前記キャピラリハウジング（２から２ｈ）に対して前記カテーテルチューブ（４から４ｉ）を着脱可能に固定するための手動作動可能なクランプ装置を備えており、
前記キャピラリハウジング（２から２ｈ）上に調節装置が追加的に設けられ、前記キャピラリチューブ（３から３ｉ）内における前記カテーテルチューブ（４から４ｉ）の段階的または連続的な手動変位が保証され、前記キャピラリハウジング（２から２ｈ）に沿って限定的に変位可能に案内される少なくとも１つの手動把持可能な径方向突起、特にアクチュエータ（８から８ｉ）が前記カテーテルチューブ（４から４ｉ）上に設けられていることを特徴とする、
カテーテルアセンブリ（１から１ｇ）。
続きを表示（約 1,400 文字）【請求項２】
手動操作可能な作動要素（１２ｃから１２ｉ）が、前記突起、特に前記アクチュエータ（８から８ｉ）に操作可能に接続され、前記突起、特に前記アクチュエータ（８から８ｉ）を前記キャピラリハウジング（２から２ｈ）に沿って変位させるために、前記キャピラリハウジング（２から２ｈ）上に移動可能に配置されていることを特徴とする、
請求項１に記載のカテーテルアセンブリ（１から１ｇ）。
【請求項３】
前記作動要素（１２ｄ、１２ｇ）が前記アクチュエータ（８、８ａ、８ｂ、８ｄ、８ｇ）に固定的に接続されていることを特徴とする、
請求項１または２に記載のカテーテルアセンブリ（１、１ａ、１ｂ、１ｄ、１ｇ）。
【請求項４】
前記作動要素（１２ｃ、１２ｈ、１２ｉ）は、特に間接的に、動きの伝達を伴って前記アクチュエータ（８ｃ）と相互作用することを特徴とする、
請求項２に記載のカテーテルアセンブリ。
【請求項５】
前記作動要素（１２ｃ、１２ｄ、１２ｇ）が前記キャピラリハウジング（２、２ａ、２ｂ、２ｃ、２ｄ、２ｇ）に変位可能に取り付けられていることを特徴とする、
請求項１から４のいずれか一項に記載のカテーテルアセンブリ（１、１ａ、１ｂ、１ｃ、１ｄ、１ｇ）。
【請求項６】
前記作動要素が、前記キャピラリハウジング（２、２ｄ、２ｇ）上に、少なくとも２つの異なる機能位置で、圧力嵌合式または形状嵌合式に手動で着脱可能に保持されることを特徴とする、
請求項１から５のいずれか一項に記載のカテーテルアセンブリ（１、１ｄ、１ｇ）。
【請求項７】
前記少なくとも２つの異なる機能位置を手動で着脱可能に固定するために、前記作動要素（１２ｄ、１２ｇ）および前記キャピラリハウジング（２ｄ、２ｇ）に相互に補完的なラッチプロファイルが設けられることを特徴とする、
請求項６に記載のカテーテルアセンブリ（１ｄ、１ｇ）。
【請求項８】

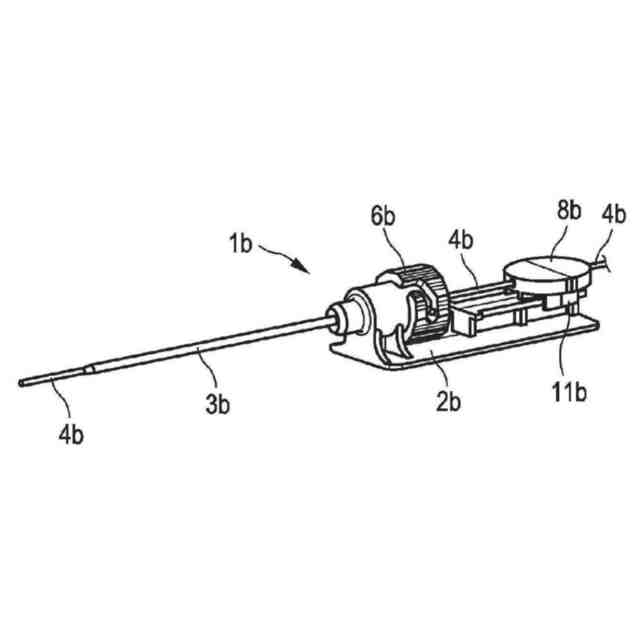

前記作動要素（１２ｃ、１２ｄ、１２ｇ）を変位させるための直線ガイド（１０ａ、１０ｂ、１０ｃ、１０ｄ、１０ｇ）が前記キャピラリハウジング（２ａ、２ｂ、２ｃ、２ｄ、２ｇ）上に設けられ、前記作動要素（１２ｃ、１２ｄ、１２ｇ）は前記直線ガイド（１０ａ、１０ｂ、１０ｃ、１０ｄ、１０ｇ）に沿って変位可能な作動スライドの形態であることを特徴とする、
請求項１から７のいずれか一項に記載のカテーテルアセンブリ（１ａ、１ｂ、１ｃ、１ｄ、１ｇ）。
【請求項９】
前記キャピラリハウジング（２ｈ）に沿って、前記キャピラリチューブ（３ｈ、３ｉ）内で前記アクチュエータ（８ｈ、８ｉ）ひいては前記カテーテルチューブ（４ｈ、４ｉ）を変位させることができるように、前記作動要素（１２ｈ、１２ｉ）は前記キャピラリハウジング（２ｈ）に回転可能に取り付けられていることを特徴とする、請求項１から８のいずれか一項に記載のカテーテルアセンブリ。
【請求項１０】
前記作動要素（１２ｉ）が、前記キャピラリチューブ（３ｉ）の長手方向軸と同軸に前記キャピラリハウジングに回転可能に取り付けられ、ねじ回しの手段で前記アクチュエータ（８ｉ）に結合されることを特徴とする、
請求項９に記載のカテーテルアセンブリ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、局所麻酔用のカテーテルアセンブリであって、キャピラリハウジングを備え、このキャピラリハウジングに遠位側でキャピラリチューブが設けられ、キャピラリチューブ内に近位側で挿入され、キャピラリチューブから遠位側で部分的に突出するカテーテルチューブを備え、このカテーテルチューブはキャピラリチューブ内に制限された直線変位で配置され、キャピラリチューブおよびキャピラリハウジングに対してカテーテルチューブを取り外し可能に固定するための手動作動可能なクランプ装置を備える、カテーテルアセンブリに関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
このようなカテーテルアセンブリは、ＤＥ１０２０２２２０５１３０Ａ１から公知である。この公知のカテーテルアセンブリは、キャピラリハウジングと、キャピラリハウジングに固定的に取り付けられたキャピラリチューブとを有する。ホース状のカテーテルチューブがキャピラリチューブ内に挿入され、キャピラリチューブの遠位チューブ端でキャピラリチューブを越えて軸方向に突出している。キャピラリハウジングに対してカテーテルチューブを固定するために、作動要素とクランプ要素とを有する固定装置が設けられている。クランプ要素は、キャピラリハウジングに取り付けられる。作動要素は、キャピラリハウジングに対して移動可能に取り付けられ、力および／または移動の伝達を伴ってクランプ要素に作動的に接続される。これは、キャピラリチューブに対してホース状のカテーテルチューブを軸方向にクランプすること、またはキャピラリチューブに対してホース状のカテーテルチューブを軸方向に移動可能にすることを可能にするためである。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の目的は、冒頭で述べたタイプのカテーテルアセンブリであって、操作が容易なカテーテルアセンブリを提供することである。
【課題を解決するための手段】
【０００４】
この目的は、キャピラリハウジングに調節装置が付加的に設けられ、キャピラリチューブ内でのカテーテルチューブの段階的または連続的な変位が保証され、キャピラリハウジングに沿って限定された変位可能性で案内される少なくとも１つの手動で把持可能な径方向突起、特にアクチュエータがカテーテルチューブ上に設けられることによって達成される。本発明による解決策は、局所麻酔用である。キャピラリハウジング上に設けられた調節装置により、カテーテルチューブのキャピラリチューブから遠位側に突出する部分の前進を調節し、調節された前進位置をクランプ装置により固定することが可能になる。調節装置もクランプ装置も使用者が片手で操作できるため、使用者のもう一方の手は、特に超音波処置具の保持や案内などの付加的な機能を実行するために自由になる。前進を変更することにより、局所麻酔の高い効果を得るために、カテーテルチューブの先端を、特に神経または神経叢のような麻酔すべき場所の近くまで誘導することができる。カテーテルチューブは、少なくとも部分的にホース状であってもよい。さらに、延長ホースをカテーテルチューブに近位側で結合することもできる。延長ホースをカテーテルチューブの近位端に外側から押し付けると、延長ホースの遠位面端が本発明による径方向の突起を形成する。代替的には、ビーズまたは同様のアクチュエータをカテーテルチューブ上に固定し、径方向突起として機能させることもできる。「径方向（に）」という用語は、カテーテルチューブの長手方向軸に対するものである。「カテーテルチューブ」という用語は、キャピラリチューブ内に案内されたカテーテルチューブに近位に接続された延長ホースも含むので、突起、特にアクチュエータは延長ホース上に設けることもできる。アクチュエータは、好ましくは、特にキャピラリハウジングのレベルにおいて、カテーテルチューブの領域を圧力嵌合、形状嵌合、または一体的に接着して囲み、アクチュエータの調節が必然的にカテーテルチューブの相補的な変位をもたらすようにする。カテーテルチューブが段階的に変位する場合、アクチュエータが着脱自在にラッチできる少なくとも２つの段付きプロファイルがキャピラリハウジングに設けられることが好ましい。カテーテルチューブを連続的に変位させることができる場合、キャピラリチューブに対して、好ましくは１０ｍｍから３０ｍｍの間の限られた前進部分内で、任意の所望の位置決めが可能である。突起は、カテーテルチューブを片手の指で変位させることができるように、手動で把持することができる。
【０００５】
本発明の１つの構成において、手動で操作可能な作動要素が、突起、特にアクチュエータに操作可能に接続され、突起、特にアクチュエータをキャピラリハウジングに沿って変位させるために、キャピラリハウジング上に移動可能に配置されることが提供される。突起、特にアクチュエータの外郭または表面形状が、さらに、作動要素を形成することもでき、あるいは、作動要素は、突起、特にアクチュエータに操作可能に接続された別個の機能部分であるか、あるいは、突起および／またはアクチュエータに固定的に接続された、特に一体的に形成された別個の機能部分である。
【０００６】
本発明のさらなる構成では、作動要素はアクチュエータに固定的に接続されている。作動要素は、アクチュエータ上に一体的に形成されてもよいし、別の方法、特にラッチによってアクチュエータに締結されてもよい。有利なことに、作動要素は、使用者の手の少なくとも一本の指によって手動で把持されるか、または、触られるように適合された作動要素の輪郭または表面によって形成することができ、その結果、アクチュエータと作動要素は、同一の材料から作られ、同一の部品となる。表面は、作動要素の機能を決定するために、アクチュエータの他の面とは異なる触覚を持つことができる。代替案として、作動要素は、アクチュエータと一体に、または追加の締結部材を介して固定的に接続された独立した機能部品とすることができる。
【０００７】
本発明のさらなる構成では、作動要素は、動きの伝達を伴って間接的にアクチュエータと相互作用する。この構成では、作動要素とアクチュエータとの間に固定接続はない。その代わりに、作動要素はキャピラリハウジングに移動可能に取り付けられ、特に歯車機構のような駆動伝達部材によってアクチュエータに結合される。
【０００８】
本発明のさらなる構成では、作動要素はキャピラリハウジングに変位可能に取り付けられる。この目的のために、直線的なガイドトラック、特に少なくとも１つのガイドバーまたは少なくとも１つのガイド溝がキャピラリハウジングに設けられ、作動要素は、キャピラリハウジングに対する作動要素の変位可能性を得るために、直線的なガイドトラックと相互作用する少なくとも１つの相補的なガイドプロファイルを有する。このようにして形成された直線ガイドは、好ましくは１０～３０ｍｍの間の調節移動に制限される。
【０００９】
本発明のさらなる構成では、作動要素は、キャピラリハウジングに、少なくとも２つの異なる機能位置で、圧力嵌合または形状嵌合式に手動で着脱可能に保持される。この構成により、作動要素、ひいてはアクチュエータおよびカテーテルチューブのキャピラリチューブに対する相対的な変位が段階的に可能となる。好ましくは、作動要素とキャピラリハウジングは、カテーテルチューブの対応する前進位置を規定するために、形状嵌合または圧力嵌合方式で相互作用する相互に補完的なラッチプロファイルを有する。圧力嵌合または形状嵌合の機能位置は、クランプ装置を取り外した後、同じ手で作動要素をそれぞれの次の機能位置に容易に変位させることができるように、使用者の手によって手動で解除する（ｏｖｅｒｒｉｄｅｎ）ことができる。
【００１０】
本発明のさらなる構成では、少なくとも２つの異なる機能位置を手動で着脱可能に固定するために、作動要素およびキャピラリハウジングに相互に補完的なラッチングプロファイルが設けられる。ラッチングプロファイルは、キャピラリハウジング上のラッチング凹部と、作動要素及び／またはアクチュエータの外側輪郭上のラッチングカムまたはラッチングつまみ（ｌｕｇｓ）の相補的な構成とによって形成することができ、その結果、作動要素及び／またはアクチュエータは、キャピラリハウジング上のそれぞれのラッチング凹部に形状嵌合的にラッチすることができる。
（【００１１】以降は省略されています）
