公開番号2025159922
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062790
出願日2024-04-09
発明の名称トランス
出願人株式会社豊田自動織機
代理人個人,個人,個人,個人,個人
主分類H01F 38/08 20060101AFI20251015BHJP(基本的電気素子)
要約【課題】渦電流損を低減可能なトランスを提供すること。

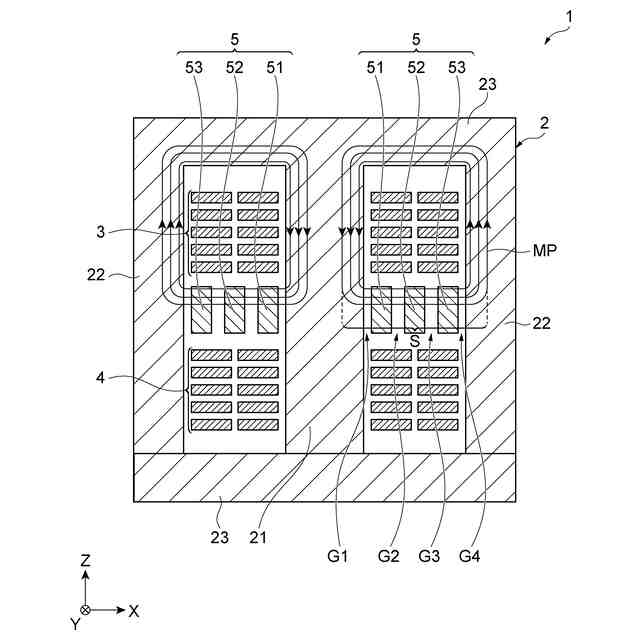

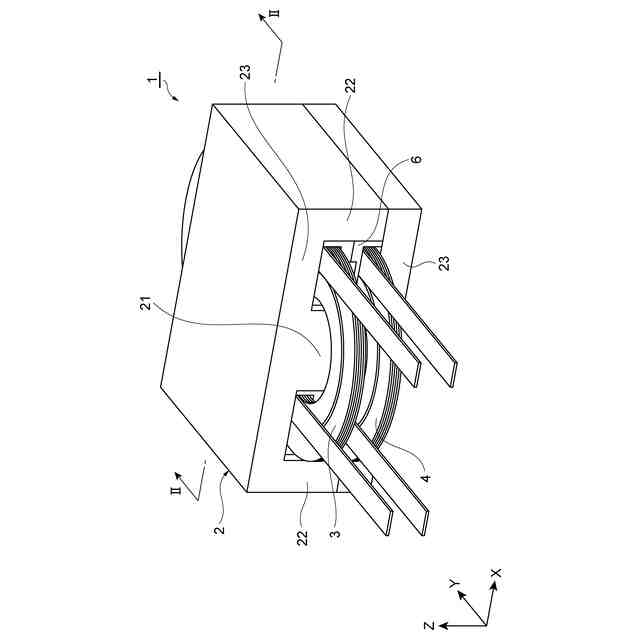

【解決手段】トランス1は、上下方向に延びる中央脚部21、及び上下方向に延びるとともに左右方向において中央脚部21から離れて設けられた側脚部を有するコア2と、中央脚部21に巻き回された一次巻線3と、上下方向において一次巻線3から離れて設けられ、中央脚部21に巻き回された二次巻線4と、コア2とともに漏れ磁束の磁路を形成するパスコア5であって、左右方向に延びるとともに一次巻線3と二次巻線4との間に設けられたパスコア5と、を備え、パスコア5は、磁路のうちの、中央脚部21からパスコア5を通って側脚部22に至る区間に複数のギャップが形成されるように配置されている。
【選択図】図2
特許請求の範囲【請求項１】
第1方向に延びる中央脚部、及び前記第１方向に延びるとともに前記第１方向と交差する第２方向において前記中央脚部から離れて設けられた側脚部を有するコアと、
前記中央脚部に巻き回された一次巻線と、
前記第１方向において前記一次巻線から離れて設けられ、前記中央脚部に巻き回された二次巻線と、
前記コアとともに漏れ磁束の磁路を形成するパスコアであって、前記第２方向に延びるとともに前記一次巻線と前記二次巻線との間に設けられた前記パスコアと、
を備え、
前記パスコアは、前記磁路のうちの、前記中央脚部から前記パスコアを通って前記側脚部に至る区間に複数のギャップが形成されるように配置されている、トランス。
続きを表示（約 610 文字）【請求項２】
前記パスコアは、互いに離間して前記第２方向に配列された複数の分割体を含む、請求項１に記載のトランス。
【請求項３】
前記中央脚部は、前記側脚部に向かって突出する第１凸部を有する、請求項２に記載のトランス。
【請求項４】
前記複数の分割体のうちの前記中央脚部に最も近い第１分割体と前記第１凸部との間に設けられ、前記第１分割体を前記第１凸部に固定する第１接着層を更に備える、請求項３に記載のトランス。
【請求項５】
前記側脚部は、前記中央脚部に向かって突出する第２凸部を有する、請求項２～請求項４のいずれか一項に記載のトランス。
【請求項６】
前記複数の分割体のうちの前記側脚部に最も近い第２分割体と前記第２凸部との間に設けられ、前記第２分割体を前記第２凸部に固定する第２接着層を更に備える、請求項５に記載のトランス。
【請求項７】

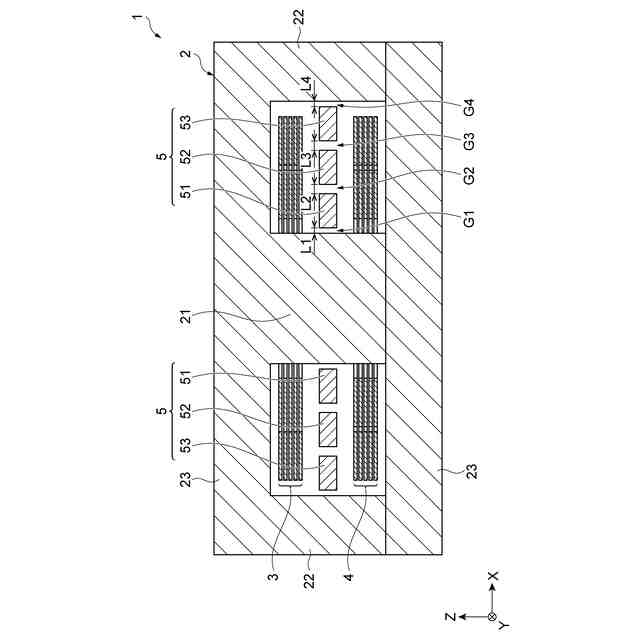

前記複数のギャップは、前記中央脚部に最も近い第１ギャップと、前記側脚部に最も近い第２ギャップと、前記第１ギャップと前記第２ギャップとの間に設けられた第３ギャップと、を含み、
前記第１ギャップの前記第２方向における長さ及び前記第２ギャップの前記第２方向における長さは、前記第３ギャップの前記第２方向における長さよりも短い、請求項１～請求項４のいずれか一項に記載のトランス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、トランスに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
一次巻線と二次巻線との間に設けられた磁束漏洩用のパスコアを備えるトランスが知られている（例えば、特許文献１参照）。特許文献１に記載のトランスでは、互いに向かい合った２つのＥ形コアの中央脚部から側脚部に向かってパスコアが突出している。
【先行技術文献】
【特許文献】
【０００３】
特開昭５９－４７７２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のトランスにおいては、パスコアと側脚部との間にギャップが形成される。巻線に電流が流れることによって生じる磁束のうち、漏れ磁束は、中央脚部から、パスコア、ギャップ、及び側脚部を順に通って中央脚部に戻る経路を通過する。磁束は抵抗が最小となる経路を通過するので、ギャップにおいては漏れ磁束はパスコアを延長した部分よりも巻線の近くを通過する。このため、漏れ磁束が巻線と鎖交することによって、渦電流損が生じるおそれがある。
【０００５】
本開示は、渦電流損を低減可能なトランスを説明する。
【課題を解決するための手段】
【０００６】
本開示の一側面に係るトランスは、第1方向に延びる中央脚部、及び第１方向に延びるとともに第１方向と交差する第２方向において中央脚部から離れて設けられた側脚部を有するコアと、中央脚部に巻き回された一次巻線と、第１方向において一次巻線から離れて設けられ、中央脚部に巻き回された二次巻線と、コアとともに漏れ磁束の磁路を形成するパスコアであって、第２方向に延びるとともに一次巻線と二次巻線との間に設けられたパスコアと、を備える。パスコアは、磁路のうちの、中央脚部からパスコアを通って側脚部に至る区間に複数のギャップが形成されるように配置されている。
【０００７】
このトランスにおいては、漏れ磁束の磁路のうちの、中央脚部からパスコアを通って側脚部に至る区間に複数のギャップが形成される。磁路上のギャップ長の合計は、所望の漏れインダクタンスによって定まる。したがって、磁路上に１つのギャップだけを設ける構成と比較して、各ギャップの第２方向における長さ（ギャップ長）を短くすることができるので、一次巻線又は二次巻線と鎖交する漏れ磁束を減らすことができる。その結果、渦電流損を低減することが可能となる。
【０００８】
パスコアは、互いに離間して第２方向に配列された複数の分割体を含んでもよい。この構成によれば、互いに隣り合う２つの分割体の間にギャップが形成されるので、中央脚部からパスコアを通って側脚部に至る区間に複数のギャップを形成することができる。
【０００９】

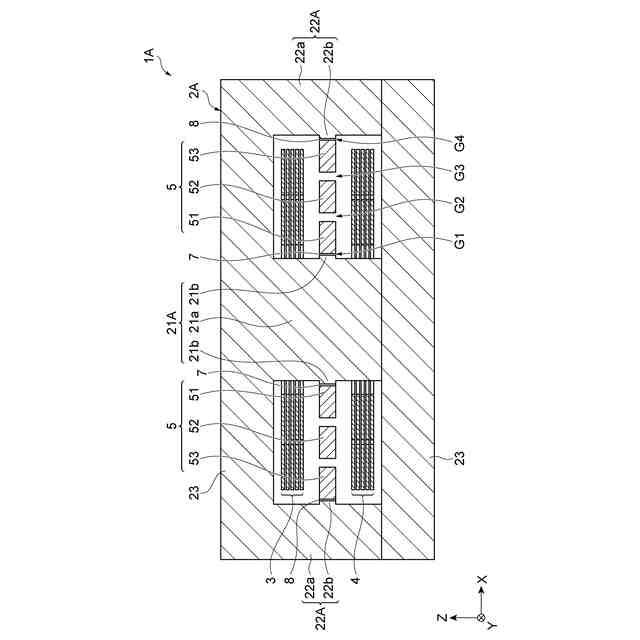

中央脚部は、側脚部に向かって突出する第１凸部を有してもよい。磁路の向きが変わる際に磁束はショートカットしやすくなる。上記構成によれば、漏れ磁束が第１凸部を通過しやすくなるので、磁路の向きが変わる際にショートカットする漏れ磁束を減らすことができる。したがって、一次巻線又は二次巻線と鎖交する漏れ磁束を更に減らすことができ、渦電流損を更に低減することが可能となる。
【００１０】
上記トランスは、複数の分割体のうちの中央脚部に最も近い第１分割体と第１凸部との間に設けられ、第１分割体を第１凸部に固定する第１接着層を更に備えてもよい。第１分割体と第１凸部との間は、磁路の向きが変わる位置に近いので、漏れ磁束がショートカットしやすい。上記構成によれば、第１分割体と第１凸部との間のギャップ長を、ボビンを利用した場合よりも短くすることができる。このため、ショートカットする漏れ磁束を更に減らすことができる。したがって、一次巻線又は二次巻線と鎖交する漏れ磁束を更に減らすことができ、渦電流損を更に低減することが可能となる。
（【００１１】以降は省略されています）
