公開番号2025158334
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060769
出願日2024-04-04
発明の名称X線管装置
出願人キヤノン電子管デバイス株式会社
代理人弁理士法人スズエ国際特許事務所
主分類H01J 35/16 20060101AFI20251009BHJP(基本的電気素子)
要約【課題】長期に安定した電気接続を得ることができるX線管装置を提供する。
【解決手段】陰極と、先端部において前記陰極から放出された電子を受けてX線を発生する陽極と、陰極と陽極を収納して一面側を封止絶縁材で封止した真空外囲器と、を有するX線管本体と、真空外囲器に接続されて陽極に高電圧を供給すると共に陽極に形成された冷却液通路に冷却液を供給する高電圧コネクタと、を備えたX線管装置において、
高電圧コネクタに設けたコネクタ内部絶縁部材には、陽極の後端部が挿入されて連結する陽極連結孔が形成されている共に、陽極連結孔には高電圧ケーブルが接続された高電圧接点部品が露出されており、且つ陽極の冷却液通路の入口に接続される入口用通路と、冷却液通路の出口に接続される出口用通路が形成されている。
【選択図】図4
特許請求の範囲【請求項１】
陰極と、先端部において前記陰極から放出された電子を受けてＸ線を発生する陽極と、前記陰極と前記陽極を収納して一面側を封止絶縁材で封止した真空外囲器と、を有するＸ線管本体と、
前記真空外囲器に接続されて前記陽極に高電圧及び冷却液を供給する高電圧コネクタと、を備え、
前記陽極は、後端部が前記封止絶縁材を貫通して前記真空外囲器の外に突設させてあり、内部に冷却液が循環する冷却液通路が形成されており且つ前記後端部には冷却液通路の入口と出口とが開口されており、
前記高電圧コネクタは、絶縁材からなるコネクタ内部絶縁部材と、前記コネクタ内部絶縁部材を収納すると共に前記真空外囲器との脱着部を備える筐体とを備え、
前記コネクタ内部絶縁部材には、前記陽極の前記後端部が挿入されて連結する陽極連結孔が形成されていると共に前記陽極連結孔には高電圧ケーブルが接続された高電圧接点部品が設けてあり、更に一端が前記冷却液通路の前記入口に接続される入口用通路と一端が前記冷却液通路の前記出口に接続される出口用通路が形成されているＸ線管装置。
続きを表示（約 490 文字）【請求項２】
前記入口用通路及び前記出口用通路には配管部材がなく、前記入口用通路の他端に配置された入口用配管と前記出口用通の他端に配置された出口用配管のみが設けてある請求項１に記載のＸ線管装置。
【請求項３】
前記コネクタ内部絶縁部材において、前記陽極連結孔には、前記陽極の前記後端部の外周に圧接して固定するシールリングを備えると共に前記シールリングを保持する溝が形成されている請求項１に記載のＸ線管装置。
【請求項４】
前記Ｘ線管本体の前記一面と前記高電圧コネクタとの間には絶縁板が挟持されており、前記陽極は、前記封止絶縁材に隣接する部分の径を大きくした鍔部を有し、前記真空外囲器の前記一面側では前記封止絶縁材と前記鍔部とが面一に形成されており、前記絶縁板は前記封止絶縁材と前記鍔部とで前記コネクタ内部絶縁部材に圧接されている請求項１に記載のＸ線管装置。
【請求項５】
前記コネクタ内部絶縁部材は柱状を成し、前記コネクタ内部絶縁部材の外周面と前記筐体の内周面との間には絶縁部材が充填されている請求項１に記載のＸ線管装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、Ｘ線管装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
Ｘ線管装置は陰極側から放出した電子ビームを陽極に配置した陽極ターゲットに衝突させ、陽極ターゲットからＸ線を放射させる電子管であり、例えば医療診断、非破壊検査など種々の用途におけるＸ線発生手段として利用されている。Ｘ線管の陽極は電子ビームの衝突により高温になるため冷却が必要で、高電圧コネクタに冷却液通路を備え陽極を冷却できるようになっている（例えば、特許文献１参照）。
また、高出力のエンドウィンドウ型Ｘ線管では、ターゲットを効率よく冷却するためＸ線管の陽極内部に冷却液通路を備え、陽極の一方の端部から冷却液の供給と排出をできるようにしている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平８－９６８８９号公報
実開昭５０－１４８９７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、冷却液通路から冷却液が漏れると、冷却液により絶縁破壊が生じるおそれがあり、これにより長期に安定した電気接続を得られないおそれがあった。
本実施形態は、長期に安定した電気接続を得ることができるＸ線管装置を提供する。
【課題を解決するための手段】
【０００５】
一実施形態は、陰極と、先端部において前記陰極から放出された電子を受けてＸ線を発生する陽極と、前記陰極と前記陽極を収納して一面側を封止絶縁材で封止した真空外囲器と、を有するＸ線管本体と、
前記真空外囲器に接続されて前記陽極に高電圧及び冷却液を供給する高電圧コネクタと、を備え、
前記陽極は、後端部が前記封止絶縁材を貫通して前記真空外囲器の外に突設させてあり、内部に冷却液が循環する冷却液通路が形成されており且つ前記後端部には冷却液通路の入口と出口とが開口されており、
前記高電圧コネクタは、絶縁材からなるコネクタ内部絶縁部材と、前記コネクタ内部絶縁部材を収納すると共に前記真空外囲器との脱着部を備える筐体とを備え、
前記コネクタ内部絶縁部材には、前記陽極の前記後端部が挿入されて連結する陽極連結孔が形成されていると共に前記陽極連結孔には高電圧ケーブルが接続された高電圧接点部品が設けてあり、更に一端が前記冷却液通路の前記入口に接続される入口用通路と一端が前記冷却液通路の前記出口に接続される出口用通路が形成されているＸ線管装置である。
【図面の簡単な説明】
【０００６】

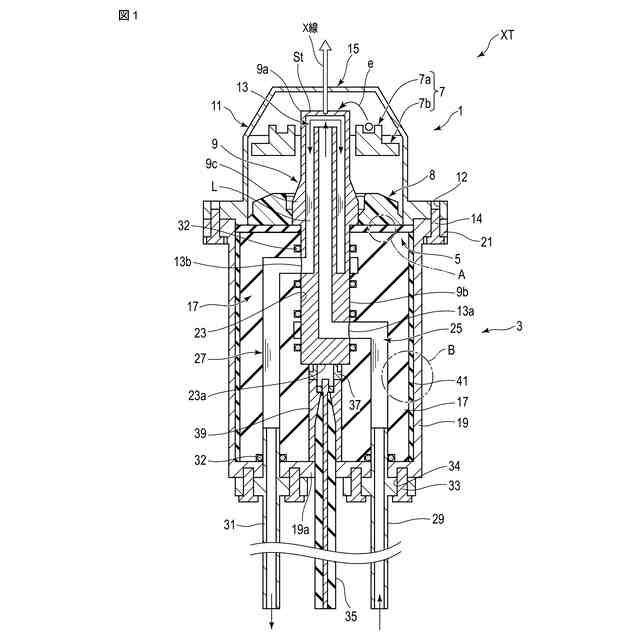

図１は、一実施形態に係るＸ線管装置の概略構造を示す縦断面図である。
図２は、図１に示すＡ部の拡大図である。

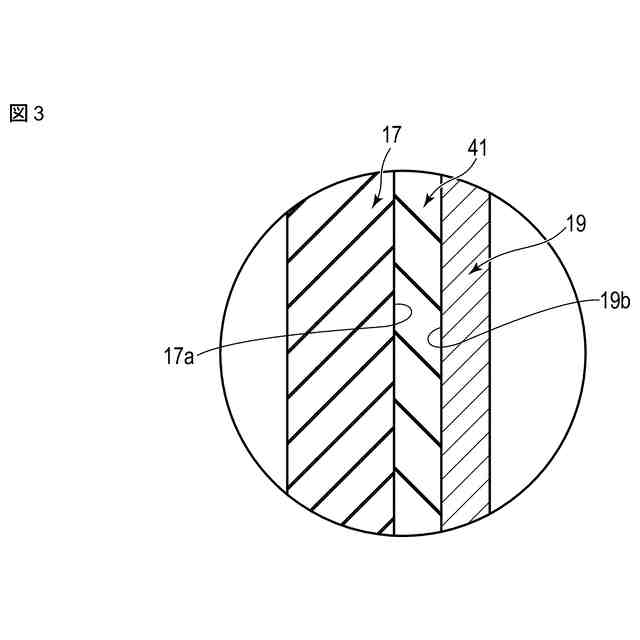

図３は、図１に示すＢ部の拡大図である。
図４は、図１に示すＸ線管装置の分解断面図である。

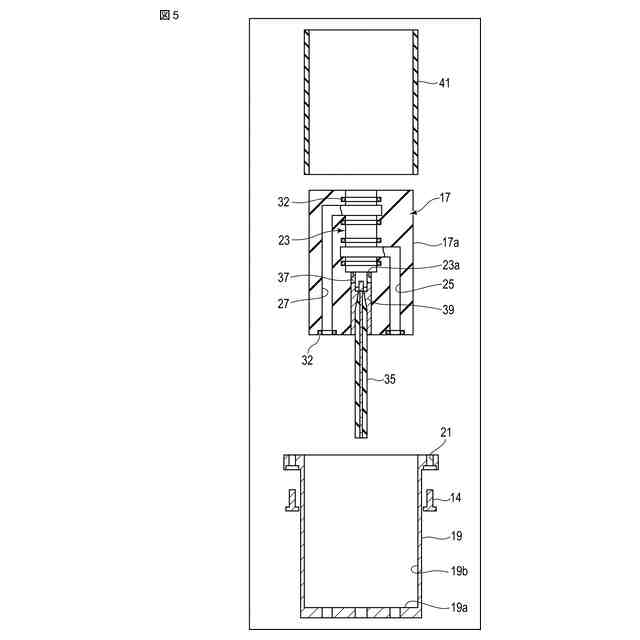

図５は、図４に示す高電圧コネクタの分解断面図である。
【発明を実施するための形態】
【０００７】
以下に、本発明の実施の形態について、図面を参照しつつ説明する。なお、開示はあくまで一例にすぎず、当業者において、発明の趣旨を保っての適宣変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面や説明をより明確にするため、実際の様態に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宣省略することがある。
以下、図面を参照しながら一実施形態に係るＸ線管装置について詳細に説明する。
【０００８】
図１に示すように、Ｘ線管装置ＸＴは、Ｘ線管本体１と、高電圧コネクタ３と、Ｘ線管本体１と高電圧コネクタ３との間に配置された絶縁板５とを備えている。
図１及び図４に示すように、Ｘ線管本体１は、陰極７と、陽極９と、陰極７と陽極９を収納し一面側を封止絶縁材８で封止した真空外囲器１１と、を備えている。
【０００９】
図１に示すように、陰極７は、陽極９の先端部９ａを取り巻いて設けてあり、電子ｅを放出する電子放出源としてのフィラメント７ａと、フィラメント７ａから放出される電子ｅを集束させる集束電極７ｂとを備えている。
【００１０】
陽極９は、先端にターゲット面Ｓｔを有し、ターゲット面Ｓｔで陰極７から放出された電子を受けてＸ線を発生する。発生されたＸ線は、ターゲット面Ｓｔの正面に位置する真空外囲器１１のＸ線透過窓１５から放出される。
陽極９は、真空外囲器１１内に納められた先端部９ａと、真空外囲器１１の封止絶縁材８を貫通して真空外囲器１１の外側に突出する後端部９ｂとから構成されている。陽極９の内部には、冷却液Ｌが循環する冷却液通路１３が形成されており、後端部９ｂには冷却液通路１３の入口１３ａと出口１３ｂとが開口されている。冷却液通路１３は、陽極９の内部を蛇行して形成されている。
図４に示すように、陽極９は、封止絶縁材８に隣接する部分の径を大きくした鍔部９ｃを有している。鍔部９ｃには、一面側に平坦な鍔部端面Ｓ４が形成されている。
（【００１１】以降は省略されています）
