公開番号2025157994
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060402
出願日2024-04-03
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類B41J 29/46 20060101AFI20251008BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】予め箔が転写されたシートに対して画像を形成する場合に、画像不良が生じる可能性を低減する。
【解決手段】画像形成装置は、予め箔が転写されているシートに画像を形成する場合に、シート上の箔が転写されている領域である箔領域を示す箔領域データを取得する。画像形成装置は、入力画像データと箔領域データとに基づいて、入力画像データに基づく画像形成によりトナーが転写される領域であるシート上の印刷領域が箔領域と重なると判定した場合、警告情報を操作部に表示させる。
【選択図】図5
特許請求の範囲【請求項１】
画像形成装置であって、
予め箔が転写されているシートに画像を形成する場合に、前記シート上の箔が転写されている領域である箔領域を示す箔領域データを取得する取得手段と、
入力画像データと前記箔領域データとに基づいて、前記入力画像データに基づく画像形成によりトナーが転写される領域である前記シート上の印刷領域が前記箔領域と重なると判定した場合、警告情報を表示手段に表示させる制御手段と、
を備える、画像形成装置。
続きを表示（約 1,200 文字）【請求項２】
シートに画像を形成する画像形成手段を更に備え、
前記制御手段は、
前記印刷領域が前記箔領域と重ならないと判定した場合には、前記入力画像データに基づいて前記シートに画像を形成するように前記画像形成手段を制御し、
前記印刷領域が前記箔領域と重なると判定した場合には、前記警告情報を前記表示手段に表示させる、
請求項１に記載の画像形成装置。
【請求項３】
前記制御手段は、前記警告情報の表示後に、画像形成の実行指示をユーザから受け付けると、前記入力画像データに基づいて前記シートに画像を形成するように前記画像形成手段を制御する、
請求項２に記載の画像形成装置。
【請求項４】
前記制御手段は、前記警告情報の表示後に、画像形成の中止指示をユーザから受け付けると、前記入力画像データに基づく画像形成を中止する、
請求項２に記載の画像形成装置。
【請求項５】
前記制御手段は、前記入力画像データに基づいて特定される前記印刷領域の少なくとも一部が前記箔領域と重なる場合に、前記警告情報を前記表示手段に表示させる、
請求項１乃至４のいずれか一項に記載の画像形成装置。
【請求項６】
前記制御手段は、前記入力画像データに基づいて特定される前記印刷領域を拡大して得られる領域の少なくとも一部が前記箔領域と重なる場合に、前記警告情報を前記表示手段に表示させる、
請求項１乃至４のいずれか一項に記載の画像形成装置。
【請求項７】
シートの画像を読み取る画像読取部を更に備え、
前記取得手段は、予め箔が転写された前記シートについての前記画像読取部による読み取り結果に基づいて前記箔領域データを取得する、
請求項１乃至４のいずれか一項に記載の画像形成装置。
【請求項８】
前記取得手段は、ネットワークを介して通信可能な外部装置から前記箔領域データを取得する、
請求項１乃至４のいずれか一項に記載の画像形成装置。
【請求項９】
搬送路にシートを給紙する給紙部から、前記搬送路を搬送される前記シートに対してトナー像が転写される転写位置までの間に配置され、前記シート上の前記箔領域を検知する検知手段と、を更に備え、
前記取得手段は、前記検知手段による検知結果に基づいて前記箔領域データとして取得する、
請求項１乃至４のいずれか一項に記載の画像形成装置。
【請求項１０】
前記制御手段は、前記警告情報を前記表示手段に表示させ、ユーザからの指示を受け付けるまでの間、前記シートを前記搬送路において前記検知手段の検知位置と前記転写位置との間で待機させる、
請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
製本分野、商業印刷分野、カードビジネス分野、又は化粧品容器等のプラスチック成形分野では、箔印刷技術が利用されている。箔でできた文字又は絵柄は、プリントで表現が困難な金属感を実現し、光沢をもたらすことができる。箔印刷は、クレジットカードのホログラム等にも利用される。特許文献１及び２によれば、予めトナー像をシート上に形成し、そのトナー像を接着剤として利用して箔をシート上に転写する箔印刷装置が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１５６７２３号公報
特開２０２１－１１６１８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のように箔が転写（印刷）されたシートに対して、画像形成装置によって画像を形成する場合がある。このような場合に、シート上の箔が転写されている領域にトナー像が形成されると、シートに形成される画像に画像不良が生じうる虞がある。
【０００５】
そこで、本発明は、予め箔が転写されたシートに対して画像を形成する場合に、画像不良が生じる可能性を低減することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様によれば、予め箔が転写されているシートに画像を形成する場合に、前記シート上の箔が転写されている領域である箔領域を示す箔領域データを取得する取得手段と、入力画像データと前記箔領域データとに基づいて、前記入力画像データに基づく画像形成によりトナーが転写される領域である前記シート上の印刷領域が前記箔領域と重なると判定した場合、警告情報を表示手段に表示させる制御手段と、を備える、画像形成装置が提供される。
【発明の効果】
【０００７】
本発明によれば、予め箔が転写されたシートに対して画像を形成する場合に、画像不良が生じる可能性を低減することが可能になる。
【図面の簡単な説明】
【０００８】
画像形成装置の概略的な構成例を示す断面図。

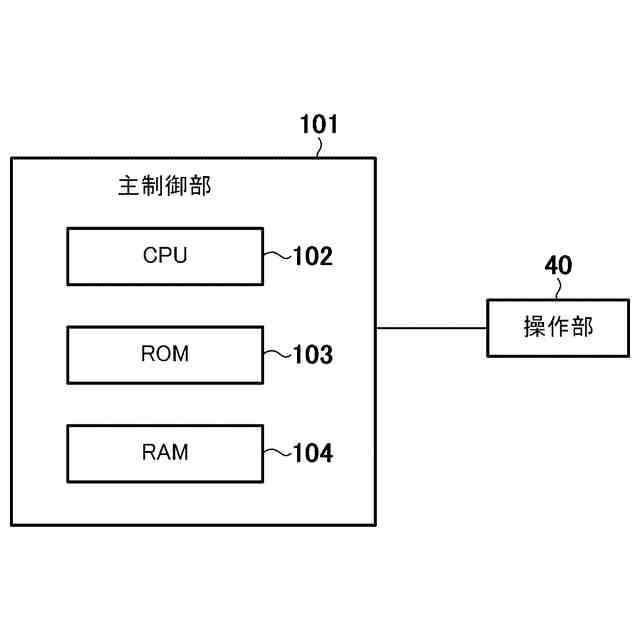

主制御部の構成例を示すブロック図
ＣＩＳを用いた箔領域の検知処理の説明図。
ＣＩＳの概略的な構成例を示す断面図。

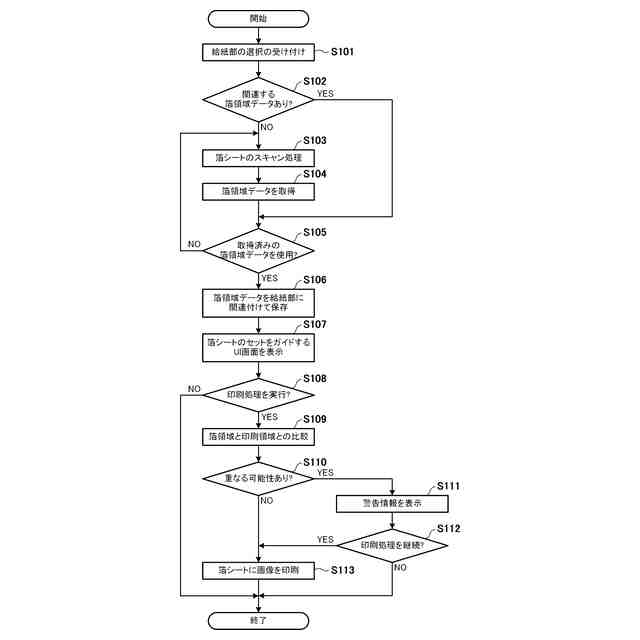

印刷処理の手順の例を示すフローチャート。
ＵＩ画面（メイン画面）の例を示す図。
ＵＩ画面の例を示す図。
ＵＩ画面の例を示す図。
ＵＩ画面の例を示す図。
ＵＩ画面の例を示す図。
ＵＩ画面の例を示す図。
箔領域及び印刷領域を示す二値化画像の例を示す図。
ＵＩ画面の例を示す図。
画像形成装置の概略的な構成例を示す断面図（第２実施形態）。
ＣＩＳを用いた箔領域の検知処理の説明図（第２実施形態）。
ＣＩＳの概略的な構成例を示す断面図（第２実施形態）。
ＣＩＳを用いた箔領域の検知処理の説明図。
印刷処理の手順の例を示すフローチャート（第２実施形態）。
画像形成装置の概略的な構成例を示す断面図（第３実施形態）。
ＣＩＳを用いた箔領域の検知処理の説明図（第３実施形態）。
ＵＩ画面の例を示す図（第３実施形態）。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】
［第１実施形態］
第１実施形態では、予め箔が転写（印刷）されたシートに対して画像を形成可能な画像形成装置について説明する。
（【００１１】以降は省略されています）
