公開番号2025157993
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060401
出願日2024-04-03
発明の名称画像形成装置及び箔印刷システム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類G03G 15/24 20060101AFI20251008BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】箔画像の品質が低下してしまう可能性を低減すること。
【解決手段】画像データに基づいて、シートにトナー像を形成する画像形成手段と、上記トナー像を介して箔をシート上に接着するために上記トナー像を形成する第1モードを設定する設定手段と、上記設定手段により上記第1モードが設定されている場合に、上記画像形成手段により形成される上記トナー像の単位面積当たりのトナー面積に関連する指標に応じて、警告を表示するように表示手段を制御する制御手段と、を備える画像形成装置が提供される。上記画像形成装置と、上記トナー像を介して上記箔を上記シート上に接着することにより、上記シートに箔画像を印刷する箔印刷装置と、を含む箔印刷システムもまた提供される。
【選択図】図14
特許請求の範囲【請求項１】
画像データに基づいて、シートにトナー像を形成する画像形成手段と、
前記トナー像を介して箔をシート上に接着するために前記トナー像を形成する第１モードを設定する設定手段と、
前記設定手段により前記第１モードが設定されている場合に、前記画像形成手段により形成される前記トナー像の単位面積当たりのトナー面積に関連する指標に応じて、警告を表示するように表示手段を制御する制御手段と、
を備える画像形成装置。
続きを表示（約 1,000 文字）【請求項２】
前記設定手段は、前記トナー像の形成に関連する複数の動作モードのうち前記第１モードがユーザにより選択された場合に、前記第１モードを設定する、請求項１に記載の画像形成装置。
【請求項３】
前記制御手段は、前記第１モードが設定されている場合において、前記トナー像の単位面積当たりのトナー面積に関連する前記指標が警告条件を満たすと判定されるときに、前記警告を表示するように前記表示手段を制御する、請求項１に記載の画像形成装置。
【請求項４】
前記制御手段は、前記画像形成手段が前記トナー像を形成する前に、前記画像データを解析することにより、前記指標が前記警告条件を満たすかを判定する、請求項３に記載の画像形成装置。
【請求項５】
前記制御手段は、前記トナー像の特定の部分について前記警告条件が満たされる場合に、前記特定の部分が判別可能な態様で前記トナー像のプレビューを表示するように、前記表示手段を制御する、請求項４に記載の画像形成装置。
【請求項６】
前記指標は、前記トナー像の画像領域の階調に基づいて決定される値を有し、
前記制御手段は、前記指標の値が許容される下限に対応する第１閾値よりも低い場合に、前記警告条件が満たされると判定する、
請求項３に記載の画像形成装置。
【請求項７】
前記制御手段は
前記画像領域に設定される部分領域ごとに、当該部分領域の階調に基づいて前記指標の値を決定し、
決定した前記指標の値を前記第１閾値と比較して前記警告条件が満たされるかを判定する、
請求項６に記載の画像形成装置。
【請求項８】
前記制御手段は、前記部分領域の前記階調、及び前記画像形成手段のトナー載り特性に関連する係数に基づいて、前記部分領域の前記指標の値を決定する、請求項７に記載の画像形成装置。
【請求項９】
前記制御手段は、前記警告条件が満たされるかの判定において、非画像領域の階調に対応する第２閾値以下の階調を有する部分を前記画像領域から除外する、請求項６に記載の画像形成装置。
【請求項１０】
前記第１閾値は、ユーザにより設定可能である、請求項６に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置及び箔印刷システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、一般的なプリンタで表現することが困難な金属感又は光沢を印刷物に付与するために、金属箔からなる文字又は絵柄をシートに転写することが行われている。シートへ箔を転写する方法としては、例えば、型を用いた箔押し、マスキング、及び、紫外線（ＵＶ）硬化型の接着剤へのＵＶ照射による選択的な箔の接着が知られている。
【０００３】
特許文献１及び２は、シートに形成されるトナー像のトナーを、シートに箔を接着させるための糊として用いる方法を開示している。こうした方法によれば、一般的な電子写真方式のプリンタの構成を応用してトナー像を形成できることから、自由度の高い箔画像の印刷物を比較的容易に作製することができる。特許文献１の箔印刷装置は、箔フィルムからの箔画像の剥離性を高めるために、シートと箔フィルムとの間の接着位置へ送風するファンを有する。特許文献２の箔印刷装置は、通常のフルカラーのトナー像を形成する画像形成装置と一体化されており、特定の色のトナーのみを箔を接着させるための糊として用いることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１５６７２３号公報
特開２０２１－１１６１８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、トナー像を介してシート上に箔を接着させようとする場合、シートに形成されるトナー像によっては箔画像の品質が低下してしまう虞があった。
【０００６】
本発明は、上述した点に鑑み、箔画像の品質が低下してしまう可能性を低減する仕組みを提供しようとするものである。
【課題を解決するための手段】
【０００７】
ある観点によれば、画像データに基づいて、シートにトナー像を形成する画像形成手段と、上記トナー像を介して箔をシート上に接着するために上記トナー像を形成する第１モードを設定する設定手段と、上記設定手段により上記第１モードが設定されている場合に、上記画像形成手段により形成される上記トナー像の単位面積当たりのトナー面積に関連する指標に応じて、警告を表示するように表示手段を制御する制御手段と、を備える画像形成装置が提供される。他の観点によれば、上記画像形成装置と、上記トナー像を介して上記箔を上記シート上に接着することにより、上記シートに箔画像を印刷する箔印刷装置と、を含む箔印刷システムが提供される。
【発明の効果】
【０００８】
本発明によれば、箔画像の品質が低下してしまう可能性を低減することができる。
【図面の簡単な説明】
【０００９】
一実施形態に係る箔印刷システムの構成の一例を示す概略構成図。

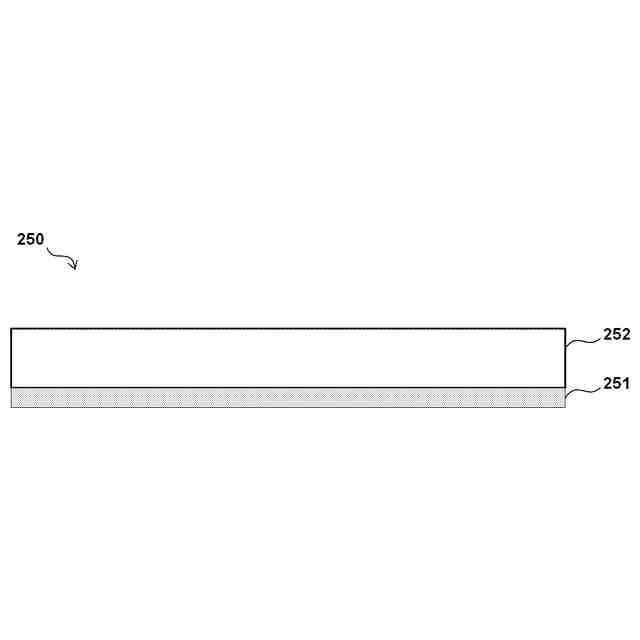

箔の構成の一例を示す説明図。

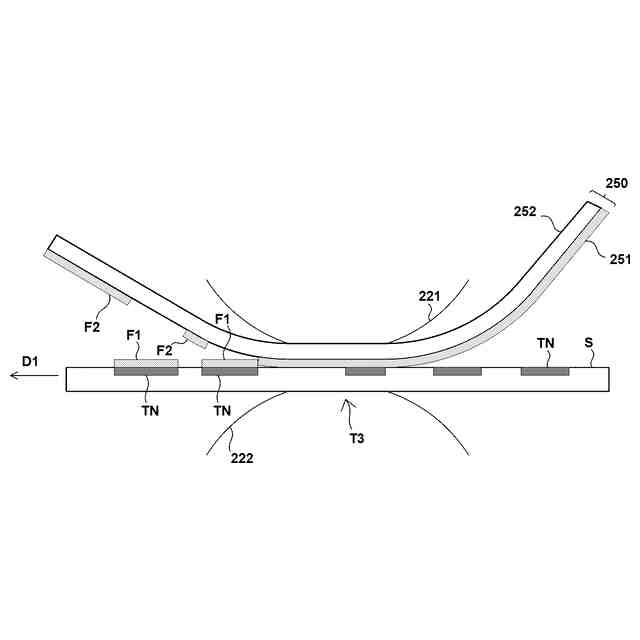

シートへの箔の印刷の様子を示す説明図。

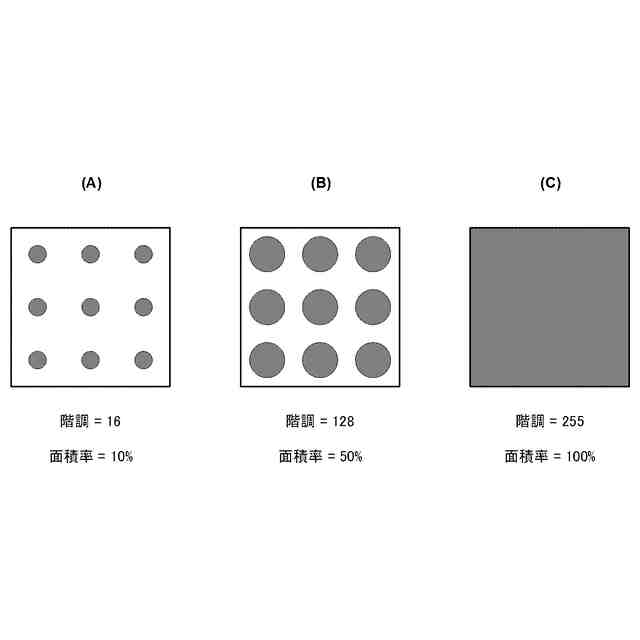

階調と糊面積率との間の関係について説明するための第１の説明図。

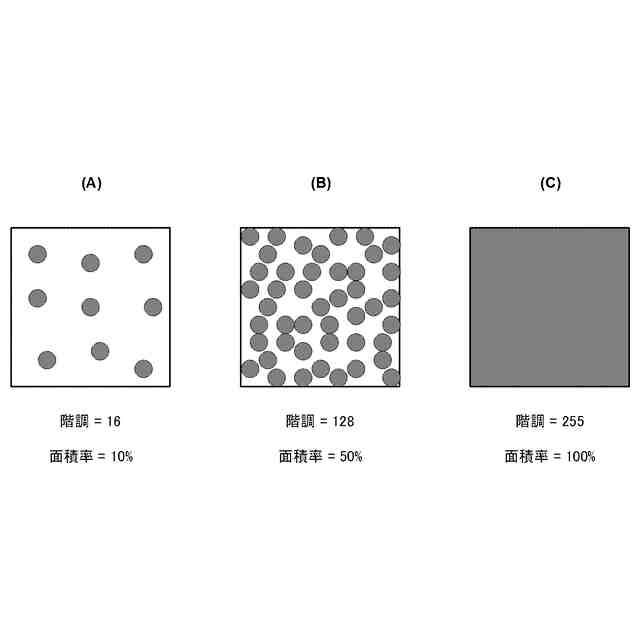

階調と糊面積率との間の関係について説明するための第２の説明図。
一実施形態に係る画像形成装置の機能面の構成の一例を示すブロック図。
一実施形態に係る箔印刷装置の機能面の構成の一例を示すブロック図。

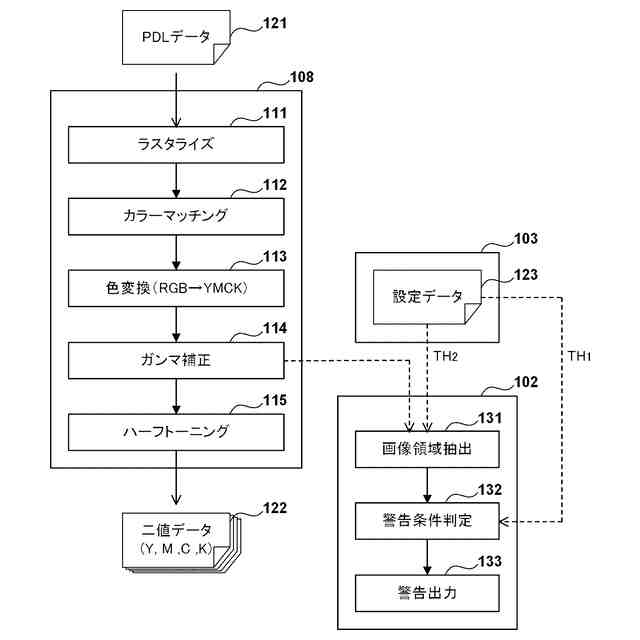

第１実施例において糊面積率に応じた警告のために実行され得る処理の詳細な構成の一例を示すブロック図。

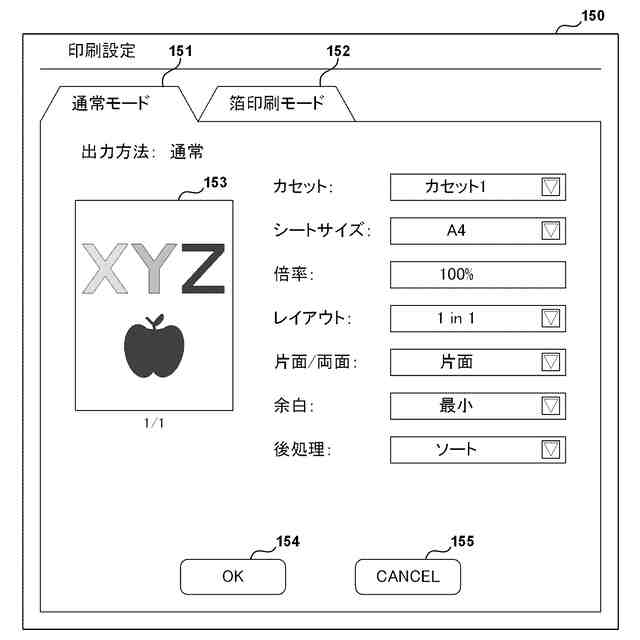

第１実施例に係る印刷設定画面の構成の一例を示す第１の説明図。
第１実施例に係る印刷設定画面の構成の一例を示す第２の説明図。
第１実施例に係る警告設定画面の構成の一例を示す説明図。
第１実施例に係る警告画面の構成の一例を示す説明図。
ある変形例に係るメニュー画面の構成の一例を示す説明図。

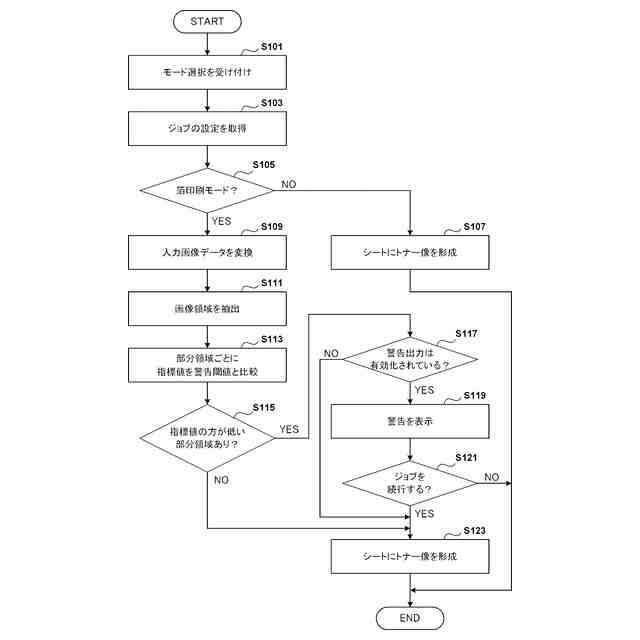

第１実施例に係る印刷制御処理の流れの一例を示すフローチャート。
第２実施例に係る警告画面の構成の一例を示す説明図。
第２実施例に係る印刷制御処理の流れの一例を示すフローチャート。
ある変形例に係る警告設定画面の構成の一例を示す説明図。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
（【００１１】以降は省略されています）
