公開番号2025154337
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057265
出願日2024-03-29
発明の名称インクジェット記録装置
出願人キヤノン株式会社
代理人弁理士法人谷・阿部特許事務所
主分類B41J 2/19 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】泡抜き室の減圧手段と、中間タンクとの加圧手段とを実現しながら、インクジェット記録装置を小型化する。
【解決手段】本発明の一実施形態は、一部が可撓性膜で形成され、液体を貯留するタンクと、前記タンクと前記可撓性膜を介して接する気体室と、前記タンクから第2供給路を介して供給される液体を吐出する液体吐出ヘッドであって、前記液体吐出ヘッド内の泡が溜まる泡溜め室と、前記泡溜め室に隣接する泡抜き室とを有する、前記液体吐出ヘッドと、前記気体室内を加圧する加圧手段、及び、前記泡抜き室内を減圧する減圧手段として機能するポンプと、を有する、ことを特徴とするインクジェット記録装置である。

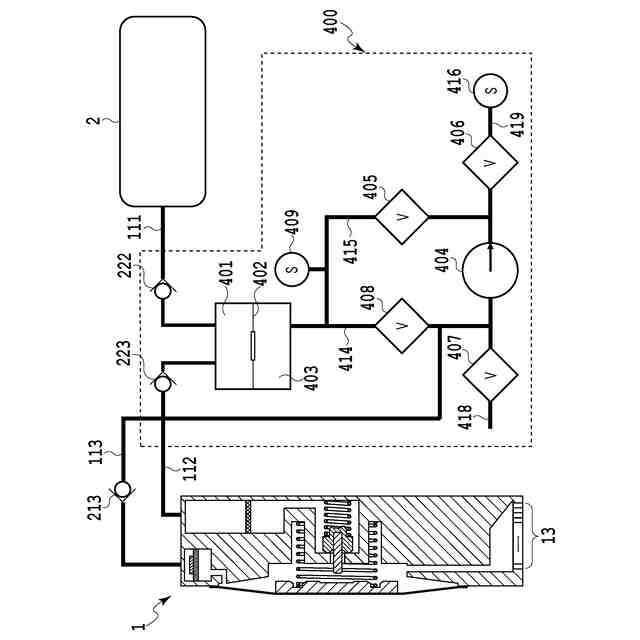

【選択図】図52
特許請求の範囲【請求項１】
一部が可撓性膜で形成され、液体を貯留するタンクと、
前記タンクと前記可撓性膜を介して接する気体室と、
前記タンクから第２供給路を介して供給される液体を吐出する液体吐出ヘッドであって、前記液体吐出ヘッド内の泡が溜まる泡溜め室と、前記泡溜め室に隣接する泡抜き室とを有する、前記液体吐出ヘッドと、
前記気体室内を加圧する加圧手段、及び、前記泡抜き室内を減圧する減圧手段として機能するポンプと、
を有する、
ことを特徴とするインクジェット記録装置。
続きを表示（約 1,300 文字）【請求項２】
一部が可撓性膜で形成され、液体を貯留するタンクと、
前記タンクと前記可撓性膜を介して接する気体室と、
前記タンクから第２供給路を介して供給される液体を吐出する液体吐出ヘッドであって、前記液体吐出ヘッド内の泡が溜まる泡溜め室と、前記泡溜め室に隣接する泡抜き室とを有する、前記液体吐出ヘッドと、
前記タンクと、前記泡抜き室とに接続するポンプと、
を有する、
ことを特徴とするインクジェット記録装置。
【請求項３】
前記気体室と、前記ポンプの吸引側とを接続する第１エア流路と、
前記泡抜き室と、前記ポンプとを接続する第２エア流路と、
前記第１エア流路の途中に設けられ、前記第１エア流路の連通と閉塞とを切り替え可能な第１開閉弁と、
前記第２エア流路の途中に設けられ、前記ポンプから前記泡抜き室に気体を通さない逆止弁と、
を更に有する、
ことを特徴とする請求項１または２に記載のインクジェット記録装置。
【請求項４】
前記タンクに供給する液体を貯留するメインタンクを有し、
前記タンクに液体を補給する補給動作として、前記第１開閉弁を開けた状態で、前記ポンプを駆動させることで、前記気体室内を減圧する動作を行い、
前記泡抜き室の泡を抜く泡抜き動作として、前記第１開閉弁を閉めた状態で、前記ポンプを駆動させることで、前記泡抜き室内を減圧する動作を行う、
ことを特徴とする請求項３に記載のインクジェット記録装置。
【請求項５】
前記ポンプは、前記気体室内を減圧する減圧手段として機能する、
ことを特徴とする請求項４に記載のインクジェット記録装置。
【請求項６】
前記泡抜き動作での前記泡抜き室における負圧は、前記補給動作での前記気体室における圧力より強い、
ことを特徴とする請求項４に記載のインクジェット記録装置。
【請求項７】
第１開閉弁は、前記気体室と、前記第１エア流路と前記第２エア流路との交点と、の間に設けられる、
ことを特徴とする請求項６に記載のインクジェット記録装置。
【請求項８】
前記気体室と、前記ポンプの噴出側とを接続する第３エア流路と、
前記第３エア流路の途中に設けられる第２開閉弁を更に有する、
ことを特徴とする請求項７に記載のインクジェット記録装置。
【請求項９】
第１エア流路と、第２エア流路と、第３エア流路との少なくとも１つ以上を大気開放できる大気開放手段を更に有し、
前記大気開放手段は、
前記第１エア流路の途中に設けられ、一端が大気と連通される第１分岐エア流路と、
前記第１分岐エア流路の途中に設けられる第３開閉弁と、
を含む、
ことを特徴とする請求項８に記載のインクジェット記録装置。
【請求項１０】
前記第３開閉弁は、前記第１開閉弁と、前記ポンプとの間を大気開放できる位置に設けられる、
ことを特徴とする請求項９に記載のインクジェット記録装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、インクジェット記録装置に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
特許文献１には、インク供給流路の一部に気体を透過する透過膜を接して接する泡抜き室を設け、当該泡抜き室を減圧手段により減圧することで、当該インク供給流路内の気泡を、当該透過膜を透過させて除去することが開示されている。
【０００３】
ところで、インクジェット記録装置の分野では、可撓性部材を介して中間タンクと接する圧力室を減圧することで、インクタンクから中間タンクに向けてインクを引き込むインク補給動作が知られている。このようにして中間タンクに引き込まれたインクは、記録時に加圧手段により加圧されて、記録ヘッドに供給される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－５２３２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のインク補給動作を、特許文献１に適用した場合、泡抜き室を減圧するための減圧手段に加え、記録時に中間タンクを加圧するための加圧手段が必要となる。そのため、インクジェット記録装置が大型化してしまう。
【０００６】
そこで本開示は、上記の課題に鑑み、泡抜き室の減圧手段と、中間タンクとの加圧手段とを実現しながら、インクジェット記録装置を小型化することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一実施形態は、一部が可撓性膜で形成され、液体を貯留するタンクと、前記タンクと前記可撓性膜を介して接する気体室と、前記タンクから第２供給路を介して供給される液体を吐出する液体吐出ヘッドであって、前記液体吐出ヘッド内の泡が溜まる泡溜め室と、前記泡溜め室に隣接する泡抜き室とを有する、前記液体吐出ヘッドと、前記気体室内を加圧する加圧手段、及び、前記泡抜き室内を減圧する減圧手段として機能するポンプと、を有する、ことを特徴とするインクジェット記録装置である。
【発明の効果】
【０００８】
本開示によれば、泡抜き室の減圧手段と、中間タンクとの加圧手段とを実現しながら、インクジェット記録装置を小型化することが可能となる。
【図面の簡単な説明】
【０００９】
液体吐出装置を説明する図である。

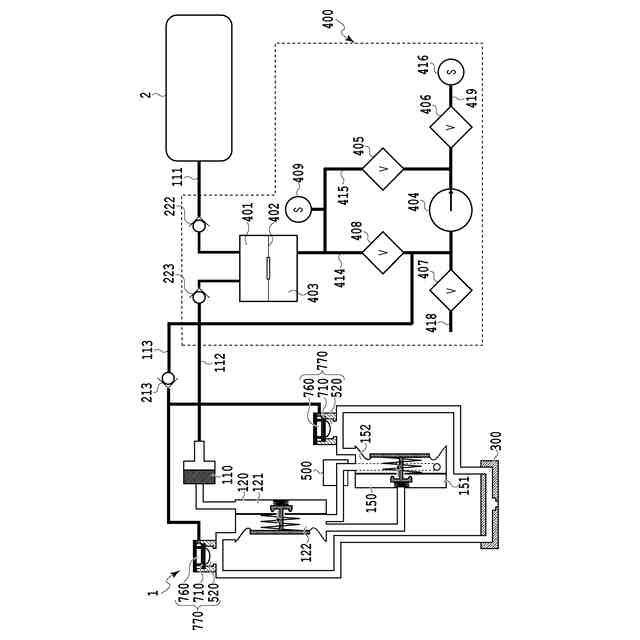

インク供給部の流路を示す模式図である。
圧力室加圧動作を説明する模式図である。
加圧維持動作を説明する模式図である。
インク補給動作を説明する模式図である。

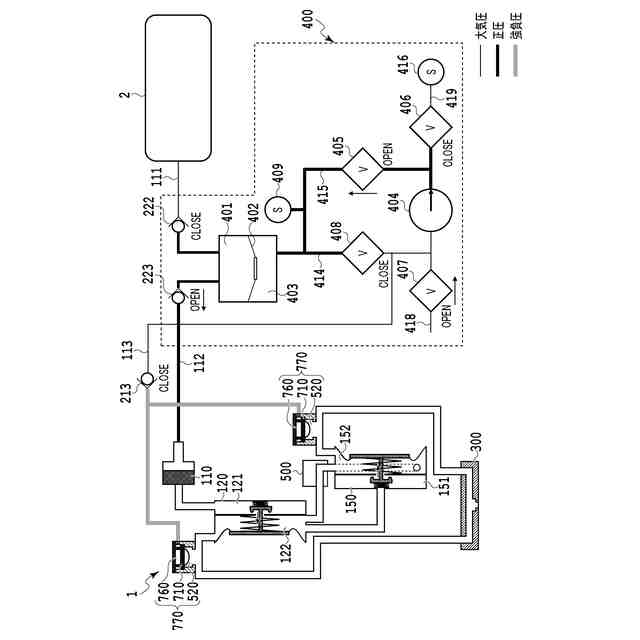

泡抜き減圧動作を説明する模式図である。
液体吐出ヘッドの分解斜視図である。

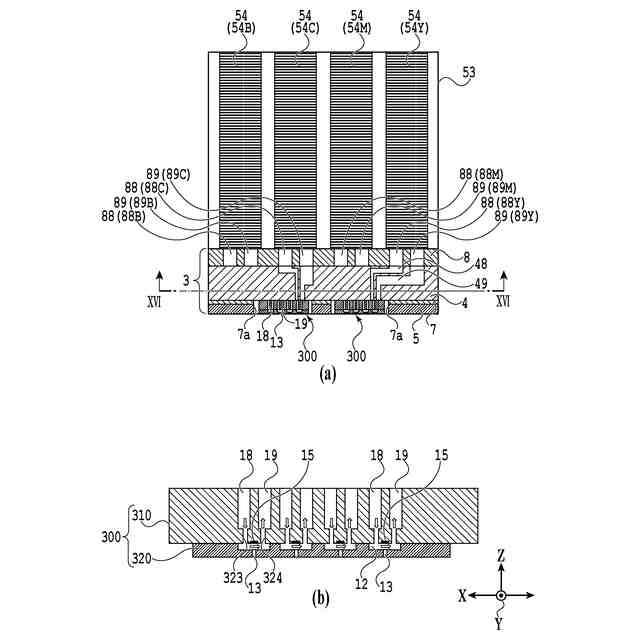

液体吐出ヘッド及び吐出モジュールの断面図である。
循環ユニットの外観概略図である。
循環経路を示す縦断面図である。
循環経路を模式的に示すブロック図である。
圧力調整手段の例を示す断面図である。
循環ポンプの外観斜視図である。
図１３（ａ）に示した循環ポンプのＸＩＶ－ＸＩＶ線断面図である。
液体吐出ヘッド内のインクの流れを説明する図である。
吐出ユニットにおける循環経路を示した模式図である。
開口プレートを示した図である。
吐出素子基板を示した図である。
吐出ユニットのインク流れを示した断面図である。
吐出口の近傍を示した断面図である。
吐出口の近傍の比較例を示した断面図である。
吐出素子基板の比較例を示した図である。
液体吐出ヘッドの流路構成を示した図である。
吐出口付近におけるインクの逆流を模式的に示す図である。
吐出モジュール内のインク供給を説明する図である。
液体吐出装置の本体部と液体吐出ヘッドとの接続状態を示す概略図である。
泡抜きユニットの概略図である。
泡抜きユニットの変形例を示す断面図である。
変形抑制部材の変形例を示す断面図である。
変形抑制部材の変形例を示す概略図である。
初期充填及び泡抜きユニットの動作を示す模式図である。
インク経路の第１構成例を模式的に示す図である。
循環経路の第１変形例を模式的に示す図である。
加熱式循環ポンプの近傍を模式的に示す図である。
循環経路の第１変形例を模式的に示す図である。
循環経路の第２変形例を模式的に示す図である。
循環経路の第２変形例を模式的に示す図である。
循環経路の第３変形例を模式的に示す図である。
循環経路の第３変形例を模式的に示す図である。
インク経路の第２構成例を模式的に示す図である。
循環経路の第４変形例を模式的に示す図である。
循環経路の第４変形例を模式的に示す図である。
循環経路の第５変形例を模式的に示す図である。
循環経路の第５変形例を模式的に示す図である。
循環経路の第６変形例を模式的に示す図である。
循環経路の第６変形例を模式的に示す図である。
循環経路の他の変形例を模式的に示すブロック図である。
循環経路の他の変形例を模式的に示すブロック図である。
循環経路の他の変形例を模式的に示すブロック図である。
液体吐出装置を説明する図である。
液体吐出装置を説明する図である。
インク供給部の流路を示す模式図である。
記録ヘッド内部の構成例を示す目的図である。
圧力室加圧動作を説明する模式図である。
加圧維持動作を説明する模式図である。
インク補給動作を説明する模式図である。
泡抜き減圧動作を説明する模式図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して本開示の好適な実施の形態を詳しく説明する。尚、以下の実施の形態は本開示事項を限定するものでなく、また本実施の形態で説明されている特徴の組み合わせすべてが本開示の解決手段に必須のものとは限らない。尚、同一の構成要素には同一の参照番号を付す。本実施形態では、液体を吐出する吐出素子として、電熱変換素子により気泡を発生させて液体を吐出するサーマル方式を採用した例を用いて説明するが、これに限られない。圧電素子（ピエゾ）を用いて液体を吐出する吐出方式、または、他の吐出方式が採用された液体吐出ヘッドにも適用することができる。さらに、以下に説明するポンプ及び圧力調整手段等も、実施形態及び図面に記載されている構成自体に限定されるものではない。以下の説明では、まず、本開示の基本的構成を述べ、その後、本開示の特徴部について説明を行う。
（【００１１】以降は省略されています）
