公開番号2025153237
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055611
出願日2024-03-29
発明の名称ラベルロールおよびラベル
出願人株式会社フジシール
代理人弁理士法人深見特許事務所
主分類G09F 3/02 20060101AFI20251002BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】透明印刷層において、外観不良を生じさせる凹みの形成が抑制されたラベルを作製することができるラベルロールを提供する。
【解決手段】基材層と、前記基材層の第1表面上に積層された第1印刷層と、前記基材層の前記第1表面とは反対側の第2表面上に積層された第2印刷層とを有するラベル連続体を巻き取ってなるラベルロールであって、前記第1印刷層は、マット剤を含む水性インキから形成された層であり、前記マット剤の平均粒子径は、0.5μm以上2.8μm以下であり、前記第2印刷層は、水性インキから形成された層であり、前記第2印刷層は、前記基材層側とは反対側の表面の算術平均粗さが0.21μm以上0.8μ以下であり、透明である、ラベルロール。

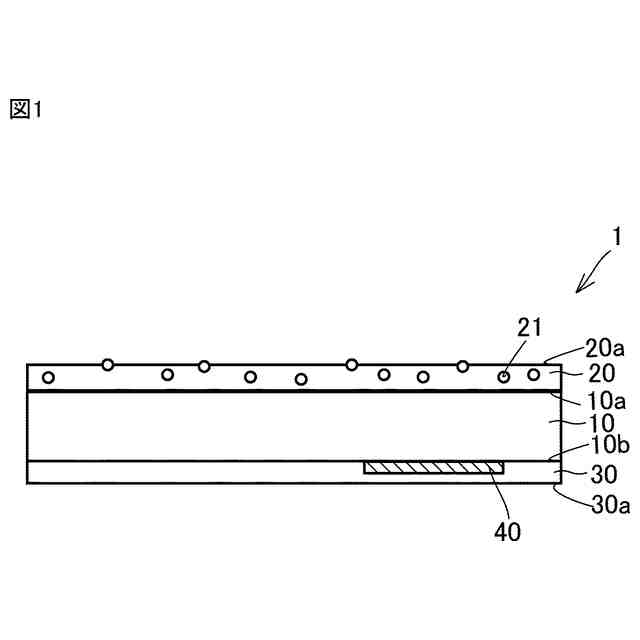

【選択図】図1
特許請求の範囲【請求項１】
基材層と、前記基材層の第１表面上に積層された第１印刷層と、前記基材層の前記第１表面とは反対側の第２表面上に積層された第２印刷層とを有するラベル連続体を巻き取ってなるラベルロールであって、
前記第１印刷層は、マット剤を含む水性インキから形成された層であり、
前記マット剤の平均粒子径は、０．５μｍ以上２．８μｍ以下であり、
前記第２印刷層は、水性インキから形成された層であり、
前記第２印刷層は、前記基材層側とは反対側の表面の算術平均粗さが０．２１μｍ以上０．８μ以下であり、透明である、ラベルロール。
続きを表示（約 380 文字）【請求項２】
前記第２印刷層の表面の最大高さは、１．６μｍ以上６．０μｍ以下である、請求項１に記載のラベルロール。
【請求項３】
基材層と、前記基材層の第１表面上に積層された第１印刷層と、前記基材層の前記第１表面とは反対側の第２表面上に積層された第２印刷層とを有し、
前記第１印刷層は、マット剤を含む水性インキから形成された層であり、
前記マット剤の平均粒子径は、０．５μｍ以上２．８μｍ以下であり、
前記第２印刷層は、水性インキから形成された層であり、
前記第２印刷層は、表面の算術平均粗さが０．２１μｍ以上０．８μｍ以下であり、透明である、ラベル。
【請求項４】
前記ラベルは、請求項１又は２に記載のラベルロールから巻き出された前記ラベル連続体から切り取って得られる、請求項３に記載のラベル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数のラベルが連続的に連なったラベル連続体を巻き取ってなるラベルロールに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
物品には、商品名、絵柄、説明書きなどの所望のデザインが表された各種ラベルが装着されている。各種ラベルには、商品表示等の情報、デザイン性、質感を付与するために、その用途に適したインキを用いて印刷が施されている。近年、環境配慮型の製品の開発が要求されており、ラベルの印刷用のインキとしても水性化が求められている。
【０００３】
特許文献１には、特定のバインダー樹脂を含有するラベル用の水性フレキソインキであって、上記水性フレキソインキを用いて形成されるインキ層と基材とを含有する印刷物が開示されている。特許文献２には、特定のバインダー樹脂を含有する、シュリンクラベル用の水性オーバープリントニス及び水性フレキソインキが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２４－０３３４２６号公報
特開２０２３－１１６３０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、水性インキは、揮発性の有機溶剤を実質的に含有しないために環境への負担は少ないが、形成される塗膜の湿潤状態での安定性に課題がある場合がある。本発明者らは、ラベルの内面に水性インキからなる透明印刷層を設けて容器装着時の滑り性を確保しつつ、ラベルの外面にマット剤を含む水性インキから形成される印刷層を設けてマット感を付与することを試みたところ、本来透明に視認されるべき領域において白濁痕が視認される箇所があり外観不良を生じさせているとの問題を知見した。これは、印刷後のラベル連続体を巻き取ってラベルロールを形成した際に、ラベルの内面の透明印刷層にラベルの外面の印刷層に含まれるマット剤が押しつけられて凹みが形成されることがあり、この凹みにおいて光の乱反射が生じていることによるものであることがわかった。
【０００６】
そこで、本発明は上記事情に鑑みてなされたものであり、ラベルの内面に水性インキからなる透明印刷層を有し、かつラベルの外面にマット剤を含む水性インキを用いて形成された印刷層を有する構成のラベルにおいて、印刷後のラベル連続体を巻き取ってラベルロールを形成しても、透明印刷層において、外観不良を生じさせる凹みの形成が抑制されたラベルを作製することができるラベルロールを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は以下のラベルロール及びラベルを提供する。
（１）本発明のラベルロールは、基材層と、上記基材層の第１表面上に積層された第１印刷層と、上記基材層の上記第１表面とは反対側の第２表面上に積層された第２印刷層とを有するラベル連続体を巻き取ってなるラベルロールであって、上記第１印刷層は、マット剤を含む水性インキから形成された層であり、上記マット剤の平均粒子径は、０．５μｍ以上２．８μｍ以下であり、上記第２印刷層は、水性インキから形成された層であり、上記第２印刷層は、上記基材層側とは反対側の表面の算術平均粗さが０．２１μｍ以上０．８μ以下であり、透明である。
【０００８】
（２）本発明のラベルロールは、上記第２印刷層の表面の最大高さが１．６μｍ以上６．０μｍ以下である。
【０００９】
（３）本発明のラベルは、基材層と、上記基材層の第１表面上に積層された第１印刷層と、上記基材層の上記第１表面とは反対側の第２表面上に積層された第２印刷層とを有し、上記第１印刷層は、マット剤を含む水性インキから形成された層であり、上記マット剤の平均子粒径は、０．５μｍ以上２．８μｍ以下であり、上記第２印刷層は、水性インキから形成された層であり、上記第２印刷層は、表面の算術平均粗さが０．２１μｍ以上０．８μｍ以下であり、透明である。
【００１０】
（４）本発明のラベルは、（１）又は（２）に記載のラベルロールから巻き出された前記ラベル連続体から切り取って得られる。
【発明の効果】
（【００１１】以降は省略されています）
