公開番号2025151629
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053155
出願日2024-03-28
発明の名称ローリングピストン型電動圧縮機
出願人株式会社豊田自動織機
代理人弁理士法人深見特許事務所
主分類F04C 18/356 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】高い信頼性を有するローリングピストン型電動圧縮機を提供する。
【解決手段】圧縮機構は、回転軸と、プレート部材とを含む。プレート部材は、第1方向に回転軸が挿通される軸受部を有する。回転軸の外周面には、第1凹部116および第2凹部117が設けられている。回転軸が第1回転角度A1であるとき、第1凹部116に潤滑油が供給されて第1凹部116に潤滑油を貯留可能である。回転軸が第2回転角度A2であるとき、第1凹部116に貯留されている潤滑油が第1軸受溝148に供給可能である。回転軸が第3回転角度A3であるとき、第2凹部117に潤滑油が供給されて第2凹部117に潤滑油を貯留可能である。回転軸が第4回転角度A4であるとき、第2凹部117に貯留されている潤滑油が第2軸受溝149に供給可能である。
【選択図】図19
特許請求の範囲【請求項１】
吸入経路および吐出経路が設けられたケースと、
前記ケースに収容される電動モータと、
前記ケースに収容され、前記電動モータと水平方向に並設されるとともに、前記吸入経路から吸入され前記電動モータを通過した冷媒を吸入し圧縮して前記吐出経路に吐出する圧縮機構と、
前記吐出経路上に設けられ、冷媒に混在した潤滑油を冷媒から分離するオイルセパレータとを備え、
前記圧縮機構は、
前記電動モータにより駆動されるとともに第１方向に延在する軸心を有する回転軸と、
前記回転軸の回転に伴って前記軸心に対して偏心した状態で回転可能なピストンと、
前記第１方向に交差する方向において前記ピストンに当接するベーンと、
前記ピストンおよび前記ベーンを収容し、前記ピストンおよび前記ベーンとの間において冷媒を圧縮する圧縮室が形成されるシリンダと、
前記第１方向において前記シリンダに当接し、前記圧縮室と接するプレート部材とを含み、
前記ケースの内部には、潤滑油を貯留可能な貯油室が設けられており、
前記吐出経路から分岐し、前記オイルセパレータから分離された潤滑油を前記貯油室に供給可能な第１供給経路が形成されており、
前記貯油室から前記圧縮機構の摺動位置に潤滑油を供給可能な第２供給経路が形成されており、
前記プレート部材は、前記第１方向に前記回転軸が挿通される軸受部を有し、
前記軸受部は、前記第１方向において前記軸受部の中央部から圧縮室側の端部まで連続する第１軸受溝、および前記第１方向において前記中央部から前記圧縮室とは反対側の端部まで連続する第２軸受溝が設けられており、
前記第１軸受溝および前記第２軸受溝は、前記第１方向において互いに間隔をあけて配置されており、
前記回転軸の外周面には、前記回転軸の周方向において互いに間隔をあけて配置され、軸心側に凹んだ第１凹部および第２凹部が設けられており、
前記回転軸が第１回転角度であるとき、前記第２供給経路から前記第１凹部に潤滑油が供給されて前記第１凹部に潤滑油を貯留可能であり、
前記回転軸が第２回転角度であるとき、前記第１凹部に貯留されている潤滑油が前記第１軸受溝に供給可能であり、
前記回転軸が第３回転角度であるとき、前記第２供給経路から前記第２凹部に潤滑油が供給されて前記第２凹部に潤滑油を貯留可能であり、
前記回転軸が第４回転角度であるとき、前記第２凹部に貯留されている潤滑油が前記第２軸受溝に供給可能である、ローリングピストン型電動圧縮機。
続きを表示（約 210 文字）【請求項２】
前記回転軸の前記周方向において、前記軸受部の前記圧縮室側の前記端部における前記第１軸受溝と前記ベーンとは、互いに略同じ位置に配置されている、請求項１に記載のローリングピストン型電動圧縮機。
【請求項３】
前記第１凹部および前記第２凹部は、前記回転軸の前記外周面において、前記軸心を中心として互いに対向する位置に配置されている、請求項１または請求項２に記載のローリングピストン型電動圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ローリングピストン型電動圧縮機に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
ロータリ圧縮機を開示した先行技術文献として、特開２０１７－５３２７７号公報（特許文献１）がある。特許文献１に記載されたロータリ圧縮機は、圧縮機構部と、シャフトとを備える。シャフトに設けられた給油縦穴および給油横穴を介して、圧縮機構部に潤滑油が供給される。潤滑油は、圧縮機構部の構成部材同士の隙間を潤滑する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－５３２７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のロータリ圧縮機においては、構成部材同士の隙間に対し連続的に潤滑油が供給される。このとき、潤滑油が供給過多にならないように流路の一部の断面積を小さくすることによって潤滑油の詰まりが発生する、または、潤滑油の供給圧力の変動によって潤滑油の供給量が変動する可能性がある。このため、潤滑油の供給量が不安定になることによって、圧縮機の信頼性を低下させる可能性がある。
【０００５】
本開示は、上記の課題を解決するためになされたものであって、高い信頼性を有するローリングピストン型電動圧縮機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に基づくローリングピストン型電動圧縮機は、ケースと、電動モータと、圧縮機構と、オイルセパレータとを備える。ケースは、吸入経路および吐出経路が設けられている。電動モータは、ケースに収容される。圧縮機構は、ケースに収容され、電動モータと水平方向に並設されるとともに、吸入経路から吸入され電動モータを通過した冷媒を吸入し圧縮して吐出経路に吐出する。オイルセパレータは、吐出経路上に設けられ、冷媒に混在した潤滑油を冷媒から分離する。圧縮機構は、回転軸と、ピストンと、ベーンと、シリンダと、プレート部材とを含む。回転軸は、電動モータにより駆動されるとともに第１方向に延在する軸心を有する。ピストンは、回転軸の回転に伴って軸心に対して偏心した状態で回転可能である。ベーンは、第１方向に交差する方向においてピストンに当接する。シリンダは、ピストンおよびベーンを収容し、ピストンおよびベーンとの間において冷媒を圧縮する圧縮室が形成されている。プレート部材は、第１方向においてシリンダに当接し、圧縮室と接する。ケースの内部には、潤滑油を貯留可能な貯油室が設けられている。吐出経路から分岐し、オイルセパレータから分離された潤滑油を貯油室に供給可能な第１供給経路が形成されている。貯油室から圧縮機構の摺動位置に潤滑油を供給可能な第２供給経路が形成されている。プレート部材は、第１方向に回転軸が挿通される軸受部を有する。軸受部は、第１軸受溝および第２軸受溝が設けられている。第１軸受溝は、第１方向において軸受部の中央部から圧縮室側の端部まで連続している。第２軸受溝は、第１方向において中央部から圧縮室とは反対側の端部まで連続している。第１軸受溝および第２軸受溝は、第１方向において互いに間隔をあけて配置されている。回転軸の外周面には、第１凹部および第２凹部が設けられている。第１凹部および第２凹部は、回転軸の周方向において互いに間隔をあけて配置され、軸心側に凹んでいる。回転軸が第１回転角度であるとき、第２供給経路から第１凹部に潤滑油が供給されて第１凹部に潤滑油を貯留可能である。回転軸が第２回転角度であるとき、第１凹部に貯留されている潤滑油が第１軸受溝に供給可能である。回転軸が第３回転角度であるとき、第２供給経路から第２凹部に潤滑油が供給されて第２凹部に潤滑油を貯留可能である。回転軸が第４回転角度であるとき、第２凹部に貯留されている潤滑油が第２軸受溝に供給可能である。
【０００７】
本開示の一形態においては、回転軸の周方向において、軸受部の圧縮室側の端部における第１軸受溝とベーンとは、互いに略同じ位置に配置されている。
【０００８】
本開示の一形態においては、第１凹部および第２凹部は、回転軸の外周面において、軸心を中心として互いに対向する位置に配置されている。
【発明の効果】
【０００９】
本開示によれば、高い信頼性を有するローリングピストン型電動圧縮機を提供することができる。
【図面の簡単な説明】
【００１０】
本開示の一実施の形態に係るローリングピストン型電動圧縮機の構成を示す上面図である。
図１のローリングピストン型電動圧縮機の構成をＩＩ線矢印方向から見た正面図である。
図１のローリングピストン型電動圧縮機の構成をＩＩＩ－ＩＩＩ線矢印方向から見た部分断面図である。

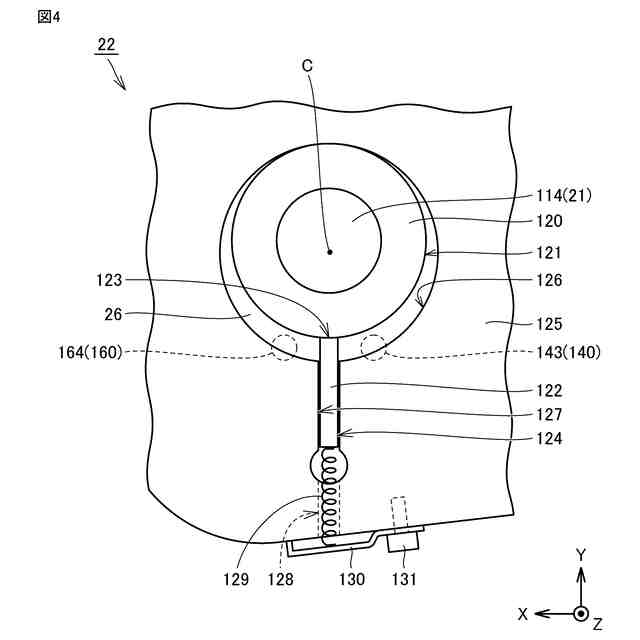

図３のローリングピストン型電動圧縮機の構成をＩＶ－ＩＶ線矢印方向から見た断面図である。

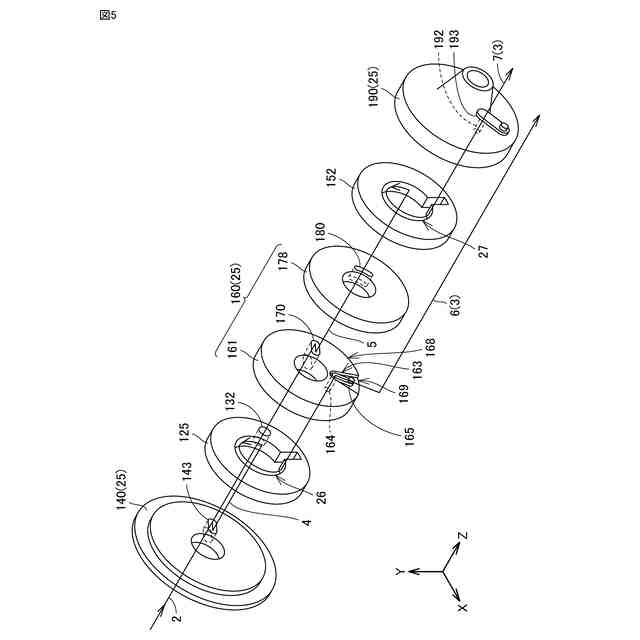

本開示の一実施の形態に係るローリングピストン型電動圧縮機において冷媒が圧縮される経路を示す分解斜視図である。

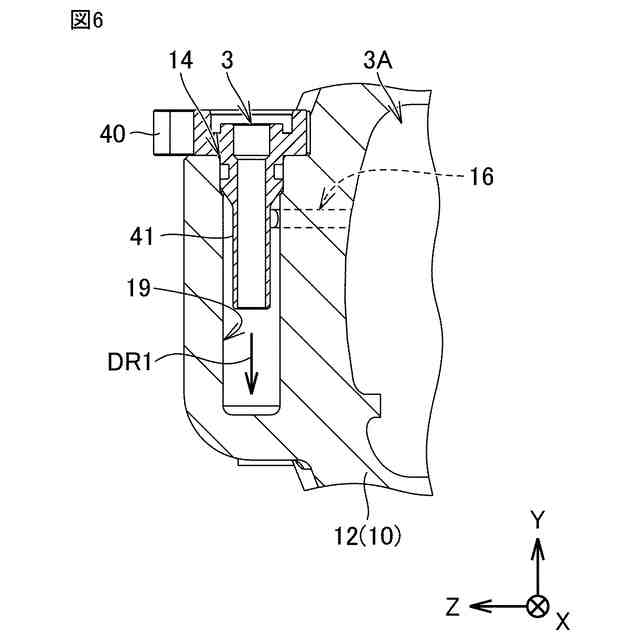

図１のローリングピストン型電動圧縮機の構成をＶＩ－ＶＩ線矢印方向から見た断面図である。
本開示の一実施の形態に係るローリングピストン型電動圧縮機における潤滑油供給経路を示す分解斜視図である。
図１のローリングピストン型電動圧縮機の構成をＶＩＩＩ－ＶＩＩＩ線矢印方向から見た部分断面図である。

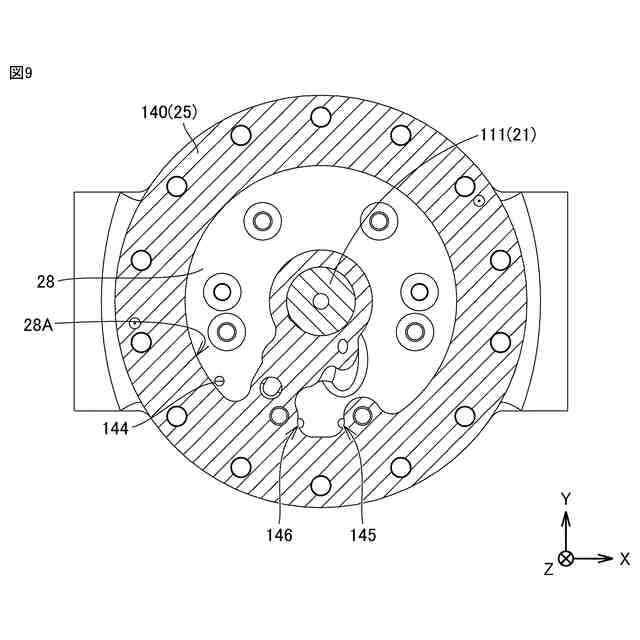

図３のローリングピストン型電動圧縮機の構成をＩＸ－ＩＸ線矢印方向から見た断面図である。
図３のローリングピストン型電動圧縮機の構成をＸ－Ｘ線矢印方向から見た断面図である。
図１のローリングピストン型電動圧縮機の構成をＸＩ－ＸＩ線矢印方向から見た部分断面図である。
図１１におけるＸＩＩ部を拡大して潤滑油供給経路の構成を示す断面図である。
図１のローリングピストン型電動圧縮機の構成をＸＩＩＩ－ＸＩＩＩ線矢印方向から見た部分断面図である。
図１３におけるＸＩＶ部を拡大して潤滑油供給経路の構成を示す断面図である。
圧縮機構における軸受部の角度位置を示す概略図である。
図１５の圧縮機構の構成をＸＶＩ線矢印方向から見た部分断面図である。
図１５の圧縮機構の構成をＸＶＩＩ線矢印方向から見た部分断面図である。
回転軸の周方向に軸受部を展開して潤滑油供給経路および軸受溝の構成を示す展開図である。
回転軸の周方向に軸受部を展開し、回転軸の回転角度ごとに回転軸の凹部と軸受部の潤滑油供給経路および軸受溝との位置関係を示す展開図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
