公開番号2025149388
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050007
出願日2024-03-26
発明の名称両回転式スクロール型圧縮機
出願人株式会社豊田自動織機
代理人弁理士法人ぱてな
主分類F04C 18/02 20060101AFI20251001BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】耐久性に優れた両回転式スクロール型圧縮機を提供する。

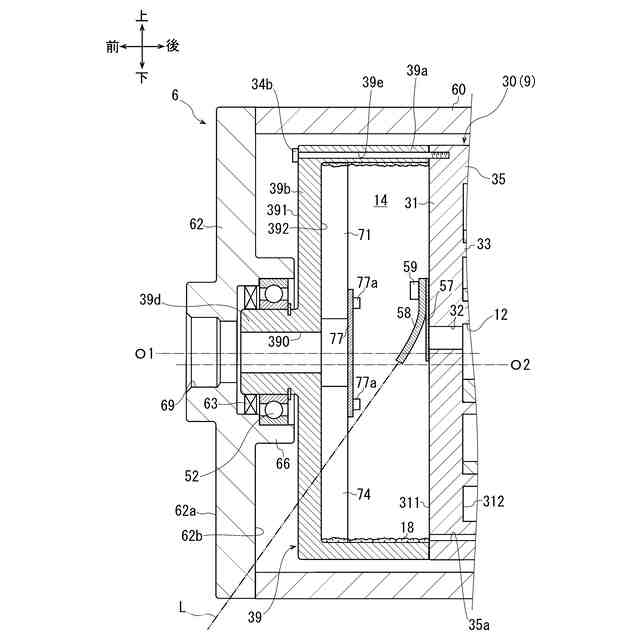

【解決手段】本発明の圧縮機では、圧縮機構9が駆動スクロール30及び従動スクロール40を有しており、駆動スクロール30及び従動スクロール40は圧縮室12を形成している。ハウジング6には、圧縮室12で圧縮された冷媒である圧縮冷媒を外部に吐出する吐出連絡口69が形成されている。また、ハウジング6内には駆動機構9とともに回転可能ケース39が設けられている。ケース39内には吐出室14が形成されている。ケース39は壁部39bを有している。壁部39bには吐出通路390と案内凸部71～76とが設けられている。案内凸部71～76は、圧縮冷媒と衝突することで圧縮冷媒に含まれた潤滑油18を圧縮冷媒から分離させるとともに、圧縮冷媒及び潤滑油18を吐出通路390よりも径方向の外側に向けて案内する。
【選択図】図1
特許請求の範囲【請求項１】
ハウジング、圧縮機構、駆動機構及び従動機構を備え、
前記圧縮機構、前記駆動機構及び前記従動機構は、前記ハウジング内に収容され、
前記圧縮機構は、前記駆動機構によって駆動軸心周りに回転駆動される駆動スクロールと、前記駆動スクロールに対して偏心しつつ従動軸心周りで前記駆動スクロール及び前記従動機構によって回転従動される従動スクロールとを有し、
前記駆動スクロール及び前記従動スクロールは、前記回転駆動及び前記回転従動によって冷媒を圧縮する圧縮室を形成している両回転式スクロール型圧縮機であって、
前記ハウジングには、前記圧縮室で圧縮された冷媒である圧縮冷媒を外部に吐出する吐出連絡口が形成され、
前記ハウジング内には、前記駆動機構とともに回転可能なケースが設けられ、
前記ケース内には、前記圧縮室と連通し、前記圧縮冷媒が吐出される吐出室が形成され、
前記ケースは、前記ケースの径方向に延びる壁部を有し、
前記壁部には、前記吐出室を前記吐出連絡口に連通させる吐出通路と、
前記吐出室内に突出し、前記圧縮冷媒と衝突することで前記圧縮冷媒に含まれた潤滑油を前記圧縮冷媒から分離させるとともに、前記圧縮冷媒及び前記潤滑油を前記吐出通路よりも前記径方向の外側に向けて案内する案内凸部とが設けられていることを特徴とする両回転式スクロール型圧縮機。
続きを表示（約 820 文字）【請求項２】
前記案内凸部は複数であり、
前記各案内凸部は、前記壁部の周方向に配置されている請求項１記載の両回転式スクロール型圧縮機。
【請求項３】

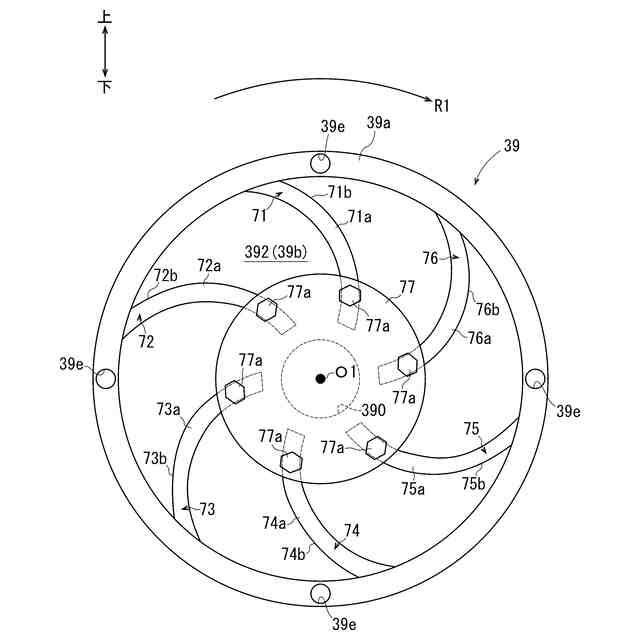

前記案内凸部には、前記径方向の外側に近づくにつれて前記ケースの回転方向の後方側に湾曲する湾曲部位が設けられている請求項１又は２記載の両回転式スクロール型圧縮機。
【請求項４】
前記壁部には、前記ハウジングに向かって突出し、軸受を介して前記ハウジングに回転可能に支持される被支持体が形成され、
前記被支持体内には前記吐出通路が延びている請求項１又は２記載の両回転式スクロール型圧縮機。
【請求項５】
前記吐出室内には、前記駆動軸心方向で前記吐出通路と重なりつつ、前記圧縮冷媒と衝突する衝突壁が設けられている請求項１又は２記載の両回転式スクロール型圧縮機。
【請求項６】
前記壁部には、前記案内凸部と接続しつつ前記吐出室内に筒状に突出し、内部に前記吐出通路が形成された筒状凸部が設けられている請求項１又は２記載の両回転式スクロール型圧縮機。
【請求項７】
前記圧縮機構は、前記圧縮室から前記吐出室に前記圧縮冷媒を吐出させる吐出口と、
前記吐出口を開閉可能な吐出リード弁と、
前記吐出リード弁の開度を調整可能なリテーナとを有し、
前記リテーナは、基端が前記圧縮機構に固定され、前記基端から先端に向かうにつれて前記圧縮機構から離隔しつつ延び、
前記案内凸部は、前記リテーナの先端の延長線上に位置している請求項１又は２記載の両回転式スクロール型圧縮機。
【請求項８】
前記吐出室は、前記ハウジング内において前記吐出室よりも低圧となる個所に前記吐出室内の前記潤滑油を還流させる還流路と連通している請求項１又は２記載の両回転式スクロール型圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は両回転式スクロール型圧縮機に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１に従来の両回転式スクロール型圧縮機（以下、単に圧縮機という。）が開示されている。この圧縮機は、ハウジング、駆動機構、駆動スクロール、従動スクロール及び従動機構を備えている。駆動機構及び駆動スクロールはハウジング内に収容されている。また、ハウジングには、駆動スクロールに向かって突出するボスが形成されている。ボスの内部には支持孔と吐出連絡口が形成されている。支持孔は吐出連絡口よりも大径に形成されており、吐出連絡口と連通している。吐出連絡口はハウジングの外部に連通している。
【０００３】
駆動スクロールには駆動軸が形成されている。駆動軸は円筒状をなしており、内部にボスを収容している。駆動軸とボスとの間、より具体的には、駆動軸の内周面とボスの外周面との間には軸受が設けられている。駆動軸は外周面が駆動機構に固定されている。こうして、駆動スクロールは、ハウジング内において駆動機構と固定されているとともに、軸受を介してボスに駆動軸心周りで回転可能に支持されている。
【０００４】
従動スクロールはハウジング内に収容されている。より具体的には、従動スクロールは駆動スクロール内に収容されることにより、ハウジング内に収容されている。そして、従動スクロールは駆動スクロール内に収容されることで、駆動スクロールとの間に圧縮室を形成している。また、従動スクロールには、ボスに向かって突出する従動軸が形成されている。従動軸は支持孔に挿通されている。これにより、従動スクロールは、駆動スクロール内に収容された状態でボスに従動軸心周りで回転可能に支持されている。また、従動軸の内部には吐出室が形成されている。吐出室は圧縮室と連通している他、吐出連絡口と連通している。つまり、吐出室を通じて圧縮室と吐出連絡口とが連通している。従動機構は駆動スクロールと従動スクロールとの間に配置されている。
【０００５】
この圧縮機では、駆動スクロールが駆動機構によって駆動軸心周りに回転駆動され、従動スクロールが駆動スクロール及び従動機構によって従動軸心周りで回転従動される。これにより、回転駆動する駆動スクロールと回転従動する従動スクロールとによって圧縮室の容積が変化する。こうして、この圧縮機では、圧縮室内に冷媒が吸入されつつ圧縮される。そして、圧縮室で圧縮された冷媒は圧縮冷媒として吐出室に吐出され、更に吐出室から吐出連絡口を経てハウジングの外部に吐出される。
【先行技術文献】
【特許文献】
【０００６】
特開平２－２２７５７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、圧縮室内に吸入される冷媒には潤滑油が含まれており、この潤滑油は圧縮冷媒とともに圧縮室から吐出室に吐出される。そこで、このような潤滑油を駆動スクロール及び従動スクロール等の潤滑に用いることが考えられる。
【０００８】
しかし、上記従来の圧縮機では、吐出室に吐出された潤滑油の大部分は、圧縮冷媒とともに吐出室から吐出連絡口を経てハウジングの外部に吐出されてしまう。このため、この圧縮機では、吐出室に吐出された潤滑油を駆動スクロール及び従動スクロール等の潤滑に十分に用いることができない。このため、このような圧縮機では駆動スクロール及び従動スクロール等の潤滑不足による耐久性の低下が懸念される。
【０００９】
本発明は、上記従来の実情に鑑みてなされたものであって、耐久性に優れた両回転式スクロール型圧縮機を提供することを解決すべき課題としている。
【課題を解決するための手段】
【００１０】
本発明の両回転式スクロール型圧縮機は、ハウジング、圧縮機構、駆動機構及び従動機構を備え、
前記圧縮機構、前記駆動機構及び前記従動機構は、前記ハウジング内に収容され、
前記圧縮機構は、前記駆動機構によって駆動軸心周りに回転駆動される駆動スクロールと、前記駆動スクロールに対して偏心しつつ従動軸心周りで前記駆動スクロール及び前記従動機構によって回転従動される従動スクロールとを有し、
前記駆動スクロール及び前記従動スクロールは、前記回転駆動及び前記回転従動によって冷媒を圧縮する圧縮室を形成している両回転式スクロール型圧縮機であって、
前記ハウジングには、前記圧縮室で圧縮された冷媒である圧縮冷媒を外部に吐出する吐出連絡口が形成され、
前記ハウジング内には、前記駆動機構とともに回転可能なケースが設けられ、
前記ケース内には、前記圧縮室と連通し、前記圧縮冷媒が吐出される吐出室が形成され、
前記ケースは、前記ケースの径方向に延びる壁部を有し、
前記壁部には、前記吐出室を前記吐出連絡口に連通させる吐出通路と、
前記吐出室内に突出し、前記圧縮冷媒と衝突することで前記圧縮冷媒に含まれた潤滑油を前記圧縮冷媒から分離させるとともに、前記圧縮冷媒及び前記潤滑油を前記吐出通路よりも前記径方向の外側に向けて案内する案内凸部とが設けられていることを特徴とする。
（【００１１】以降は省略されています）
