発明の名称空調システム
出願人大和ハウス工業株式会社
代理人弁理士法人アイミー国際特許事務所
主分類F24F 11/74 20180101AFI20251002BHJP(加熱;レンジ;換気)
要約【課題】建物内の作業空間の空調に最適な空調システムを提供すること。
【解決手段】
本発明は、建物内(100)の作業空間(S1)を空調する空調システムであって、建物内に設置された空調機(2)からの冷気(C)を受け入れる受け入れ口(140)を上端部(14)に有するとともに、受け入れ口よりも下方に位置し、作業空間(S1)よりも上方の上方空間(S2)に対面する第1の吹き出し口(11)、および、第1の吹き出し口よりも下方に位置し、作業空間に対面する第2の吹き出し口(12)を有する縦ダクト(1)と、第1の吹き出し口の風量を、第2の吹き出し口の風量よりも大きくする風量調整手段を備える。

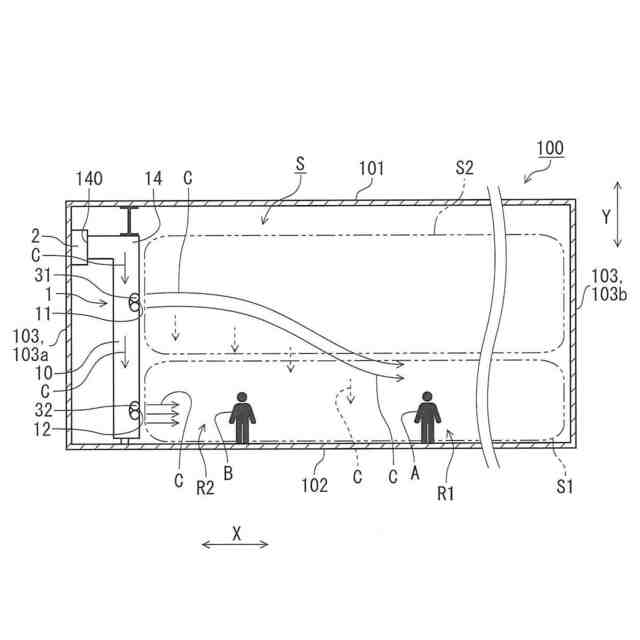

【選択図】図1
特許請求の範囲【請求項１】
建物内の作業空間を空調する空調システムであって、
建物内に設置された空調機からの冷気を受け入れる受け入れ口を上端部に有するとともに、前記受け入れ口よりも下方に位置し、前記作業空間よりも上方の上方空間に対面する第１の吹き出し口、および、前記第１の吹き出し口よりも下方に位置し、前記作業空間に対面する第２の吹き出し口を有する縦ダクトと、
前記第１の吹き出し口の風量を、前記第２の吹き出し口の風量よりも大きくする風量調整手段とを備える、空調システム。
続きを表示（約 490 文字）【請求項２】
前記風量調整手段は、前記第１の吹き出し口の開口面積または開口率を、前記第２の吹き出し口の開口面積または開口率よりも大きくすることにより実現される、請求項１に記載の空調システム。
【請求項３】
前記風量調整手段は、前記第１の吹き出し口に設けられた第１のファン、および前記第２の吹き出し口に設けられた第２のファンを含み、前記第１のファンの風速を、前記第２のファンの風速よりも速くすることにより風量を調整する、請求項１または２のいずれか１項に記載の空調システム。
【請求項４】
前記第２の吹き出し口からの冷気の吹き出し温度を調整する吹き出し温度調整手段をさらに備える、請求項１に記載の空調システム。
【請求項５】
前記吹き出し温度調整手段は、前記第１の吹き出し口と前記第２の吹き出し口との間に位置し、前記縦ダクトの周辺の空気を取り込む空気取込口を含む、請求項４に記載の空調システム。
【請求項６】
前記吹き出し温度調整手段は、前記空気取込口に設けられた吸気ファンを含む、請求項５に記載の空調システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は空調システムに関し、特に、工場などの建物内の作業空間を空調する空調システムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
工場用の空調機は、天吊形、壁掛形、床置形、セパレート形、天吊両吹出形など、様々な種類がある。壁掛形の空調機は、パンカールーバで吹き出し方向や角度を調整しながら、風量を増加させて、より遠くへ気流を届けることができる。
【０００３】
特開２０２１－１８８７９６（特許文献１）には、接続ダクトを介して空調機に接続された誘引ファンが、空調機からの冷気を吸込口から吸い込んで、吹出口から冷気を高速で吹き出すように構成されていることにより、冷気をより遠くに飛ばし、涼感が得られるエリアを拡大する、という技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１８８７９６
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の技術では、吹出口から遠くの作業者に涼感を与えることができる一方、吹出口における風量が大きいため、吹出口から近くの作業者にとっては、過剰な冷却となる。したがって、吹き出し口から吹き出される冷気の風量を、吹き出し口から遠い場所および近い場所の両方に適度に分配することにより、両方の場所の作業者に涼感（良い気流感）を与えることができる技術が望まれる。
【０００６】
本発明は、このような課題を解決するためになされたものであって、その目的は、建物内の作業空間の空調に最適な空調システムを提供することである。
【課題を解決するための手段】
【０００７】
本発明における空調システムは、建物内の作業空間を空調する空調システムであって、縦ダクトと風量調整手段とを備える。
【０００８】
縦ダクトは、建物内に設置された空調機からの冷気を受け入れる受け入れ口を上端部に有するとともに、受け入れ口よりも下方に位置し、作業空間よりも上方の上方空間に対面する第１の吹き出し口と、第１の吹き出し口よりも下方に位置し、作業空間に対面する第２の吹き出し口とを有する。風量調整手段は、第１の吹き出し口の風量を、第２の吹き出し口の風量よりも大きくする。
【０００９】
好ましくは、風量調整手段は、第１の吹き出し口の開口面積または開口率を、第２の吹き出し口の開口面積または開口率よりも大きくすることにより実現される。
【００１０】
好ましくは、風量調整手段は、第１の吹き出し口に設けられた第１のファン、および第２の吹き出し口に設けられた第２のファンを含み、第１のファンの風速を、第２のファンの風速よりも速くすることにより風量を調整する。
（【００１１】以降は省略されています）
