公開番号2025150023
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050667
出願日2024-03-27
発明の名称工作機械
出願人高松機械工業株式会社
代理人個人,個人,個人,個人
主分類B23B 19/00 20060101AFI20251002BHJP(工作機械;他に分類されない金属加工)
要約【課題】標準仕様のベッド本体を用いて標準加工仕様及び長物加工仕様に選択的に製作することができる工作機械を提供する。

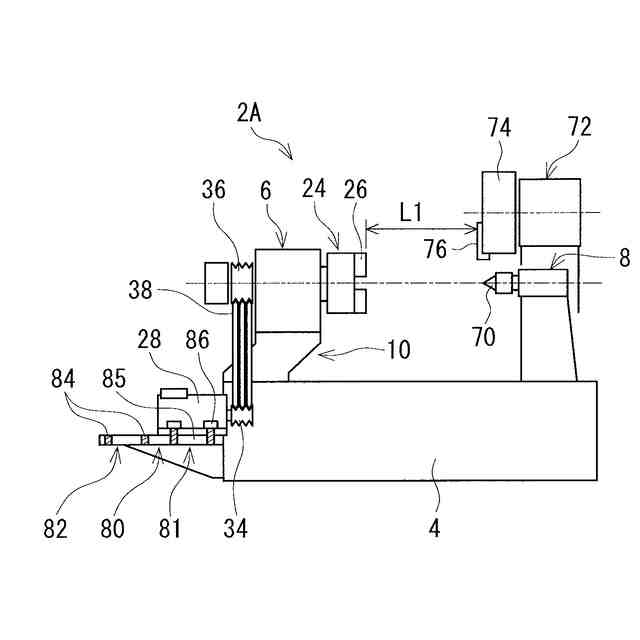

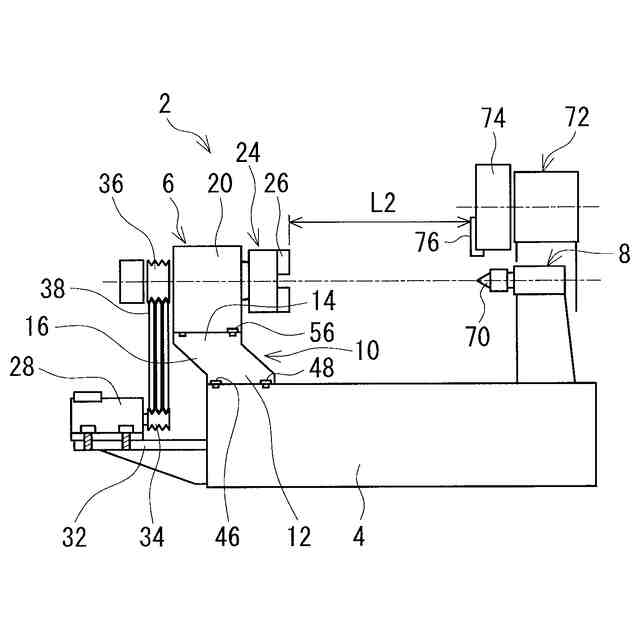

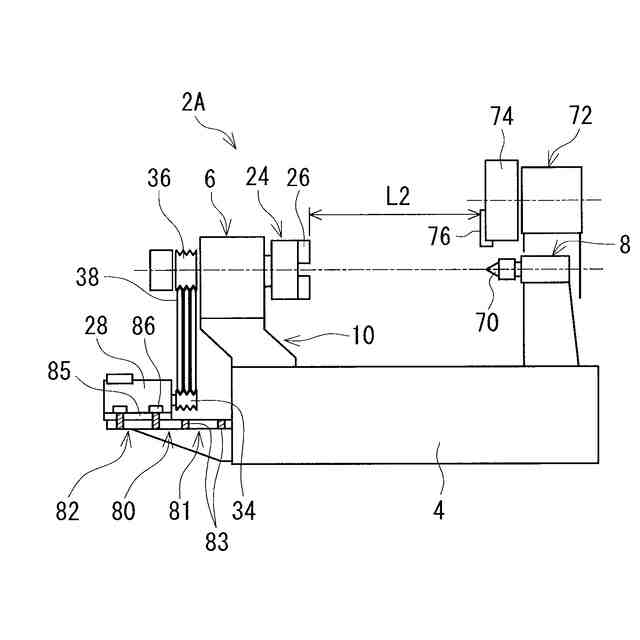

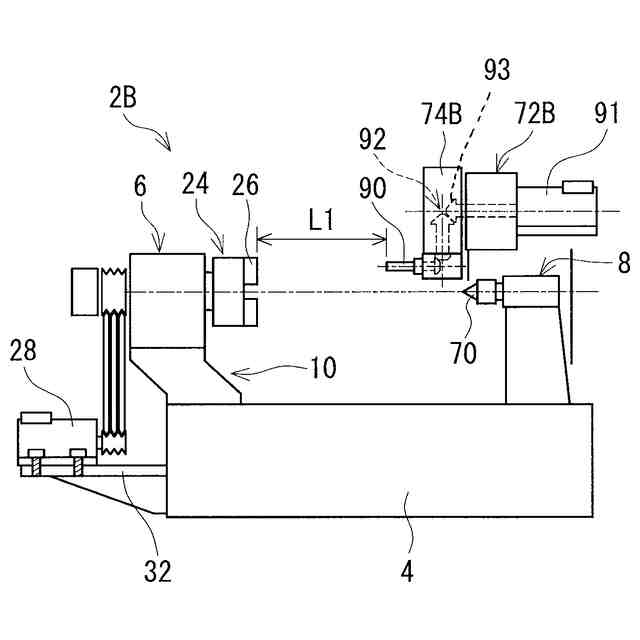

【解決手段】ベッド本体4と、主軸を回転自在に支持する主軸ユニット6と、ワークを加工する加工工具36が取り付けられるタレット72(工具取付ユニット)とを備えたNC旋盤(工作機械)。ベッド本体4の片側上面には主軸台座10が取り付けられ、主軸台座10の上面には主軸ユニット6が取り付けられ、主軸台座10の取付状態を変えることによって、ベッド本体4に対する主軸ユニット6の取付位置が変わる。主軸台座10をベッド本体4に第1の取付状態で取り付けると、標準加工仕様のNC旋盤に組み付けることができ、また主軸台座10を反転させて第2取付状態で組み付けると、長物加工仕様に組み付けることができる。
【選択図】図2
特許請求の範囲【請求項１】
ベッド本体と、回転自在に支持された主軸を備えた主軸ユニットと、前記ワークを加工する加工工具が取り付けられる工具取付ユニットとを備えた工作機械であって、
前記ベッド本体の片側上面には主軸台座が取り付けられ、前記主軸台座の上面には前記主軸ユニットが取り付けられており、前記主軸台座の取付状態を変えることによって、前記ベッド本体に対する前記主軸ユニットの取付位置が変わり、前記主軸ユニットと前記工具取付ユニットとの間隔が変わることを特徴とする工作機械。
続きを表示（約 1,700 文字）【請求項２】
前記主軸台座は、前記ベッド本体に取り付けられるベース部と、前記主軸ユニットが取り付けられる載置取付部と、前記ベース部から前記載置取付部に向けて傾斜して延びる中間接続部とを有し、前記主軸台座の前記ベース部を前記ベッド本体に第１の取付状態で取り付けると、前記主軸台座の前記中間接続部は、前記工具取付ユニットに近接する方向に傾斜するように延び、また前記主軸台座の前記ベース部を前記ベッド本体に前記第１の取付状態に対して反転させた第２の取付状態で取り付けると、前記主軸台座の前記中間接続部は、前記工具取付ユニットから離隔する方向に傾斜するように延びることを特徴とする請求項１に記載の工作機械。
【請求項３】
前記ベッド本体の前記片側上面には、前記ベッド本体の横方向に間隔をおいて第１及び第２台座ピン穴又は第１及び第２台座ピンが設けられ、また前記主軸台座の前記ベース部の下面には、第１及び第２台座ピン又は第１及び第２台座ピン穴が設けられており、前記主軸台座の前記第１取付状態においては、前記ベッド本体側の前記第１台座ピン穴又は前記第１台座ピンと前記主軸台座側の前記第１台座ピン又は前記第１台座ピン穴とが係合するとともに、前記ベッド本体側の前記第２台座ピン穴又は前記第２台座ピンと前記主軸台座側の前記第２台座ピン又は前記第２台座ピン穴とが係合し、また前記主軸台座の前記第２取付状態においては、前記ベッド本体側の前記第１台座ピン穴又は前記第１台座ピンと前記主軸台座側の前記第２台座ピン又は前記第２台座ピン穴とが係合するとともに、前記ベッド本体側の前記第２台座ピン穴又は前記第２台座ピンと前記主軸台座側の前記第１台座ピン又は前記第１台座ピン穴とが係合することを特徴とする請求項２に記載の工作機械。
【請求項４】
前記主軸台座の前記上面には、前記主軸の軸方向に間隔をおいて第１及び第２主軸ピン穴が設けられ、また前記主軸ユニットの前部の下面には、主軸ピンが設けられており、前記主軸台座の前記第１取付状態においては、前記主軸台座側の前記第１主軸ピン穴と前記主軸ユニット側の前記主軸ピンとが係合し、また前記主軸台座の前記第２取付状態においては、前記主軸台座側の前記第２主軸ピン穴と前記主軸ユニット側の主軸ピンとが係合することを特徴とする請求項２に記載の工作機械。
【請求項５】
前記主軸台座の前記上面には、前記主軸の軸方向に間隔をおいて第１及び第２主軸ピン穴が設けられ、また前記主軸ユニットの後部の下面には、主軸ピンが設けられており、前記主軸台座の前記第１取付状態においては、前記主軸台座側の前記第２主軸ピン穴と前記主軸ユニット側の前記主軸ピンとが係合し、また前記主軸台座の前記第２取付状態においては、前記主軸台座側の前記第１主軸ピン穴と前記主軸ユニット側の主軸ピンとが係合することを特徴とする請求項２に記載の工作機械。
【請求項６】
前記ベッド本体の前記片側の端部には、前記主軸を回動するための駆動モータを取り付ける取付部材が取り付けられ、前記取付部材には、前記ベッド本体側に近接した第１取付位置と、前記ベッド本体側から離れた第２取付位置とが設けられており、前記主軸台座の前記第１取付状態においては、前記駆動モータは前記取付部材の前記第１取付位置に取り付けられ、また前記主軸台座の前記第２取付状態においては、前記駆動モータは前記取付部材の前記第２取付位置に取り付けられることを特徴とする請求項２に記載の工作機械。
【請求項７】
ベッド本体と、回転自在に支持された主軸を備えた主軸ユニットと、前記ワークを加工する加工工具が取り付けられる工具取付ユニットとを備えた工作機械であって、
前記ベッド本体の片側上面には主軸台座が取り付けられ、前記主軸台座の上面には前記主軸ユニットが取り付けられており、前記主軸台座として前記主軸ユニットの取付位置が異なる複数種の主軸台座が取付可能に構成され、前記複数種の主軸台座のいずれかを選択して前記ベッド本体に取り付けることによって、前記ベッド本体に対する前記主軸ユニットの取付位置が変わり、前記主軸ユニットと前記工具取付ユニットとの間隔が変わることを特徴とする工作機械。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ベッド本体の片側に主軸ユニットが配設され、その他側に芯押ユニットが配設された工作機械に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
工作機械としての例えばＮＣ旋盤では、ベッド本体の片側に主軸を回転自在に支持する主軸ユニットが配設され、その他側にワークの先端部を支持する芯押ユニットが配設されたものが知られている（例えば、特許文献１参照）。このようなＮＣ旋盤では、主軸ユニットの主軸にはチャック手段が取り付けられ、このチャック手段にワークが着脱自在に取り付けられる。また、加工すべきワークが長いときには、芯押ユニットが用いられ、チャック手段に装着されたワークの先端部が芯押ユニットの芯押センタに支持され、このようにワークの先端部を芯押センタで支持することにより、加工時のビビリなどの発生を抑えて高精度の加工を行うことができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２ー５６０２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

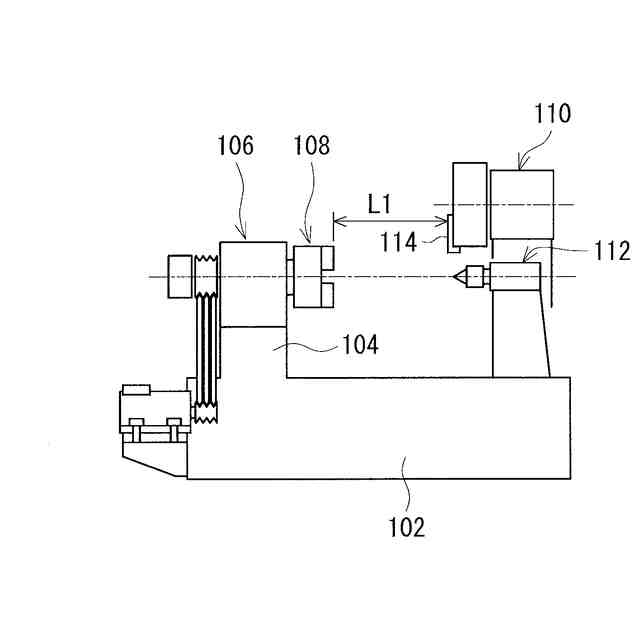

このようなＮＣ旋盤では、加工可能なワークの長さは、チャック手段の先端部から加工工具の最も後退した位置（チャック手段から最も離れた位置）までの距離となる。例えば、通常のワークを加工するＮＣ旋盤は、図８に示すような構造であり、ベッド本体１０２として横方向（Ｚ軸方向）の長さが標準的なものが用いられ、このベッド本体１０２の片側に設けられた台座部１０４に主軸ユニット１０６が取り付けられ、この主軸ユニット１０６の主軸（図示せず）にチャック手段１０８が取り付けられる。また、ベッド本体１０２の他側に工具取付ユニットとしての例えばタレット１１０及び芯押ユニット１１２が主軸ユニット１０６に近接及び離隔する方向に移動自在に取り付けられる。
【０００５】
このようなＮＣ旋盤にける加工長さ特性は、タレット１１０及び芯押ユニット１１２を主軸ユニット１０６から最も離れた位置に位置付けたときのチャック手段１０８の先端部からの距離、具体的にはチャック手段１０８の先端部からタレット１１０に保持された加工工具１１４までの距離Ｌ１となる。
【０００６】

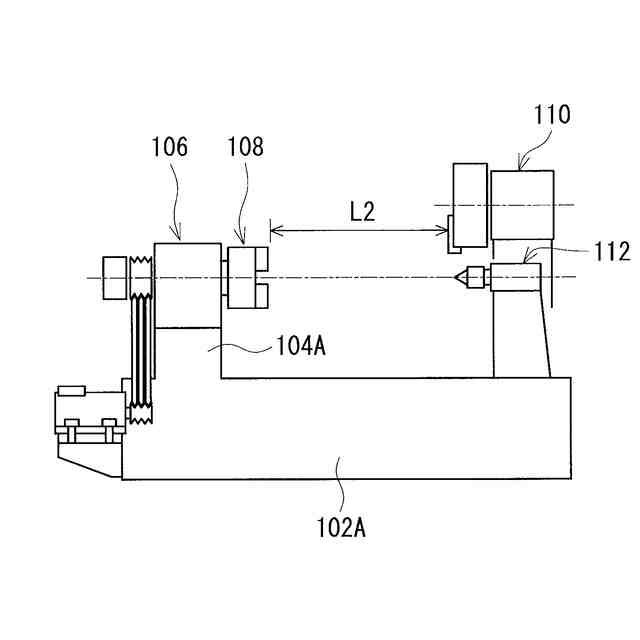

また、長いワークの加工可能なＮＣ旋盤では、図９に示すような構造となり、ベッド本体１０２Ａとして横方向（Ｚ軸方向）の長さが長いものが用いられ、このベッド本体１０２Ａの片側に設けられた台座部１０４Ａに主軸ユニット１０６が取り付けられ、この主軸ユニット１０６の主軸（図示せず）にチャック手段１０８が取り付けられる。また、ベッド本体１０２Ａの他側に工具取付ユニットとしての例えばタレット１１０及び芯押ユニット１１２が主軸ユニット１０６に近接及び離隔する方向に移動自在に取り付けられ、主軸ユニット１０６、チャック手段１０８、タレット１１２及び芯押ユニット１１２として、例えば図８に示すものと同様のものが用いられる。
【０００７】
この場合における加工長さ特性は、タレット１１０及び芯押ユニット１１２を主軸ユニット１０６から最も離れた位置に位置付けたときのチャック手段１０８の先端部からの距離、具体的にはチャック手段１０８の先端部からタレット１１０に保持された加工工具１１４までの距離Ｌ２となり、ベッド本体１０２Ａの横方向（Ｚ軸方向）の長さが長くなった分だけ長いワークの加工が可能となる。
【０００８】
このように従来のＮＣ旋盤では、標準のワークを加工する標準用のベッド本体１０２（図８に示すもの）と長いワークを加工する長物用のベッド本体１０２Ａ（図９に示すもの）との２種類ものを用意し、２種類のベッド本体１０２，１０２Ａを使い分けて２種類の旋盤（即ち、標準加工使用のものと長物加工使用のもの）を組み立てていた。それ故に、２種類のベッドを必要とし、その製造のための工程管理が複雑になり、更に標準加工仕様のものを製造途中で長物加工仕様に、又は長物加工仕様のものを標準加工仕様に変更することができないという問題があった。
【０００９】
本発明の目的は、標準仕様のベッド本体を用いて標準加工仕様及び長物加工仕様に選択的に製作することができる工作機械を提供することである。
【課題を解決するための手段】
【００１０】
本発明の工作機械は、ベッド本体と、回転自在に支持された主軸を備えた主軸ユニットと、前記ワークを加工する加工工具が取り付けられる工具取付ユニットとを備えた工作機械であって、
前記ベッド本体の片側上面には主軸台座が取り付けられ、前記主軸台座の上面には前記主軸ユニットが取り付けられており、前記主軸台座の取付状態を変えることによって、前記ベッド本体に対する前記主軸ユニットの取付位置が変わり、前記主軸ユニットと前記工具取付ユニットとの間隔が変わることを特徴とする。
（【００１１】以降は省略されています）
